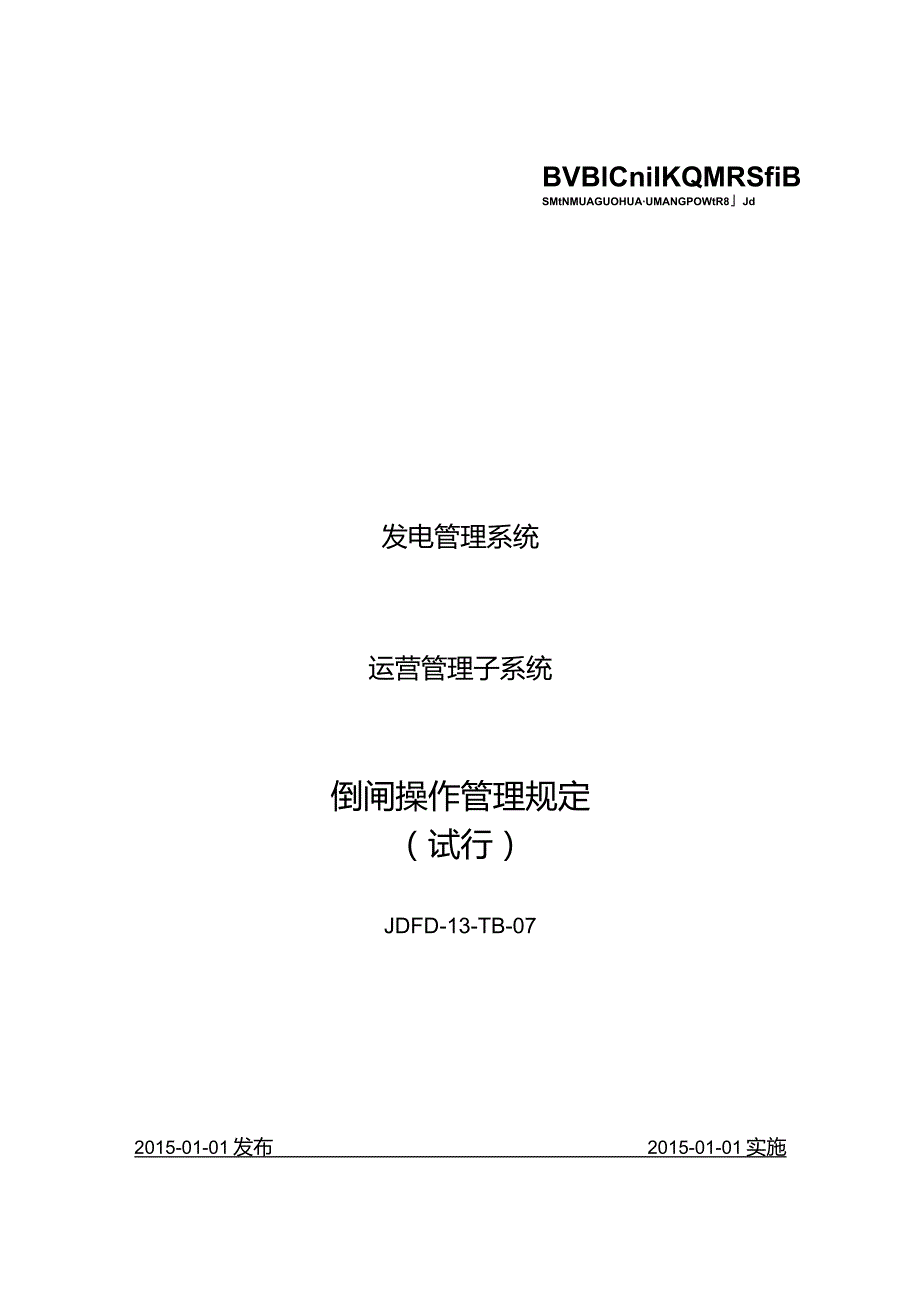

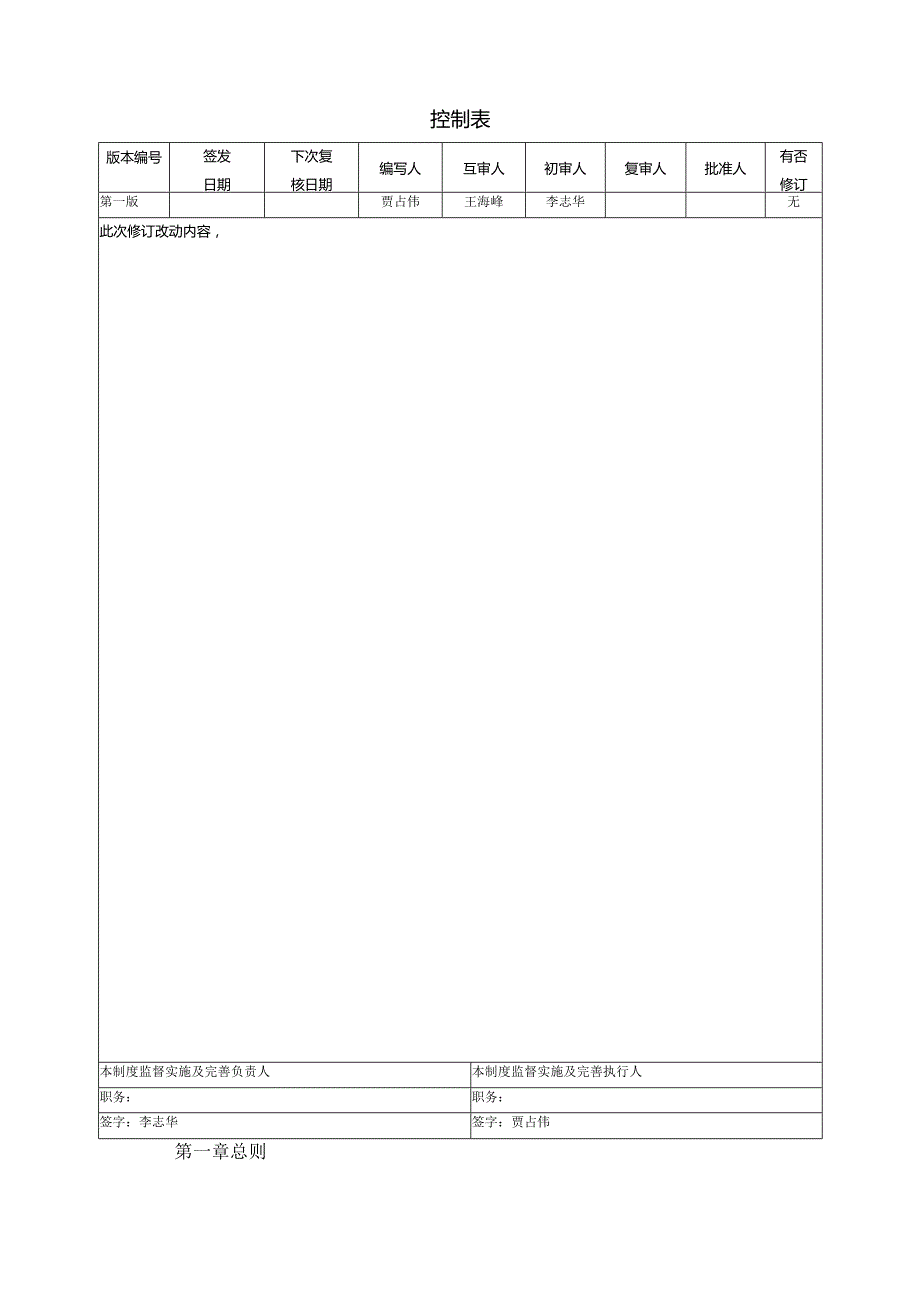

1、BVBlCniIKQMRSfiBSMtNMUAGUOHUAUMANGPOWtR8Jd发电管理系统运营管理子系统倒闸操作管理规定（试行）JDFD-13-TB-072015-01-01发布2015-01-01实施神华国华九江发电有限责任公司控制表版本编号签发日期下次复核日期编写人互审人初审人复审人批准人有否修订第一版贾占伟王海峰李志华无此次修订改动内容，本制度监督实施及完善负责人本制度监督实施及完善执行人职务：职务：签字：李志华签字：贾占伟第一章总则第二章组织与职责第三章执行程序及管理要求第四章检查评价与反馈第五章附则第一章总则第一条为了规定神华国华九江发电有限责任公司（以下简称“公司”）电气操作
2、人员及运行管理人员的倒闸操作，正确实现电气设备状态的改变和转换，减少操作指令传达和执行过程中所造成的人为失误，特制定本规定。第二条引用及参考文件电业安全工作规程（发电厂及变电所电气部分）。倒闸操作管理标准GHFD-04-TB-12o第三条关键名词术语解释（一）电气设备的倒闸操作：电气设备分为运行、备用、检修三种状态。电气设备由一种状态转换到另一种状态的操作过程，称为倒闸操作。（二）运行：是指电气设备的刀闸、开关均在合闸位置，其联接回路已接通，设备正处于工作状态。（三）备用：备用分为热备用和冷备用两种状态。热备用是指系统电气设备的刀闸在合闸位置，回路靠开关断开，开关一经合闸设备即处于“运行”状态
3、。冷备用是指电气设备的刀闸、开关均在断开位置，但无地线。（四）检修：系指电气设备的刀闸、开关均在断开位置，在此设备各个有可能来电端装好接地线（或合上接地刀闸）。（五）电气设备的倒闸操作包括：1 .电力线路的停、送电操作。2 .电力变压器的停、送电操作。3 .发电机启动、并列、解列操作。4 .电网的合环与解环。5 .母线接线方式的改变。6 .中性点接地方式的改变。7 .继电保护和自动装置使用状态的改变。8 .接地刀闸、接地线的安装与拆除。9 .直流系统的操作。10 .高低压电动机的停送电操作。第四条适用范围（一）本规定适用于公司及区域检修中心的所有电气回路操作。（二）本规定适用于所有运行操作人员
4、及运行管理人员。第二章组织与职责第五条规定负责人由运行部门经理担任，主要职责：（一）检查和监督倒闸操作管理规定的执行情况。（二）审核倒闸操作管理规定。第六条规定执行人由运行部门电气运行主管担任，主要职责：（一）检查和监督倒闸操作管理规定的执行情况。（二）负责对月度倒闸操作进行汇总统计。（三）参与修订倒闸操作管理规定。（四）负责倒闸操作管理规定执行反馈意见的收集。第七条所有运行人员职责：（一）认真执行倒闸操作管理规定。（二）负责将倒闸操作管理规定执行中发现的问题汇报专业主管。（三）向专业主管提出倒闸操作管理规定的修改意见。第三章执行程序及管理要求第八条倒闸操作的人员要求。（一）倒闸操作必须由经过
5、培训和考试合格并经公司安健环监察部批准的值班人员担任。（二）倒闸操作必须由两人执行，对设备熟悉者作为监护人。特别重要和复杂的倒闸操作应由熟练的值班员操作，值长或值班负责人监护。（三）监护人不可代替操作人操作，必须认真负责，始终进行监护。（四）一个操作任务在执行过程中，不得更换监护人和操作人。只有在结束一个操作任务后才能换人。（五）操作人员必须树立高度的责任感和牢固的安全思想，在执行任务时保持精力集中。第九条倒闸操作的规定（）一组操作人员一次只能持有一份操作票。（二）每次操作只能进行一个操作任务，结束一个操作任务后，才能执行另一个操作任务。（三）必须按照操作票填写顺序依次进行操作，不可跳项、添项
6、、漏项和颠倒顺序,也不得穿插口头命令。（四）如发现操作票与现场实际情况不符或对操作项目、顺序发生疑问，以及在操作中发现异常情况，应立即停止操作，并向发令人汇报，排除异常后可继续工作。如操作票无误，可以继续操作。如操作票有错误，重新填写操作票。（五）操作中发生疑问时，应立即停止操作，不准擅自更改操作票，不准随意解除闭锁装置进行工作。（六）雷电时禁止进行室外倒闸操作。（七）电气设备停电后（包括事故停电），在未拉开有关隔离开关和做好安全措施以前，都不得触及设备或进入遮拦，以防突然来电。（八）在发生人身触电事故时，为及时解救触电人员，可以不经许可，自行断开有关设备的电源，但事后必须立即向有关领导汇报。
7、（九）倒闸操作必须得到值长或值班负责人命令允许并签字后，方可执行。（十）严格执行操作监护规定，操作前要认真核对设备名称和编号。（十一）严格执行倒闸操作的技术原则。第十条倒闸操作的工作程序（一）发布和接受操作任务。1 .值长根据检修申请和上级调度指令安排运行方式，在下达进行倒闸操作命令前，必须按规定核对系统图。审核无误后，应将操作任务下达给值班负责人，并下令填写操作票。在下达操作任务时，双方应互报姓名使用调度术语。有关通话内容应录音。有双重名称的设备，在下达操作任务时，必须使用双重编号。受令人接受任务时，经复诵无误后，将操作任务记入运行记录本内。2 .值班负责人接收操作任务后，根据操作任务的需要
8、，指派合格的监护人利操作人。根据当时的运行方式和设备状态全面详细地向他们布置操作任务，交待安全注意事项。3 .如符合下达口头指令条件，可下达指令或停送电联系单。（二）操作指令的发布和接受。1 .值长或值班负责人应根据需要和操作准备情况，及时下达操作执行指令。注：指令分为单项指令和综合指令，实际操作中，凡不需要其他单位直接配合的操作，可采取综合指令。凡一个操作任务涉及其他厂、站，应采取一项或多项指令，执行后，立即汇报执行结果，得到许可后，方能继续下令操作的方式。2 .当监护人接到下达操作执行指令时，必须重复指令。得到发令人许可后，才可以进行操作。（三）进行倒闸操作。1.操作中必须按操作票所列项目
9、顺序依次进行操作。禁止跳项、倒项、添项、漏项,不接受与本次操作无关的指令，不进行技术讲解或从事其他与本次操作任务无关的工作。3 .在进行每项操作时，监护人、操作人应首先共同核对设备的名称、编号、位置和运用状态。经核对无误后，操作人站好位置，准备操作。4 .进行每项操作时，监护人按操作项目内容高声唱票，操作人接令后再次核对设备名称、编号无误后，手指被操作设备高声复诵，监护人确认复诵无误后，再次核对设备名称和编号位置正确，发出“正确，执行！”操作指令，操作人经三秒思考后，方可执行操作。5 .进行每项操作时操作人必须在监护下认真检查操作确已达到预期状态（包括查看仪表指示、各种信号指示以及被操作后的设
10、备状态是否正常等），操作完成后经检查无误后，监护人立即在该操作项目的操作标记栏中打“J”，表示该项操作已完成。对于拉、合开关或接地刀闸等关键点的操作，操作完成后，还应立即在倒闸操作票上的相应操作项目后面记录操作时间，其他操作项目可不必填写操作时间。6 .在操作中，无论监护人、操作人对操作发生疑问或发现异常时，应立即停止操作。不准擅自更改操作票，不得随意解除闭锁装置，若有疑问或异常，必须立即向值长和值班负责人汇报，待将疑问或异常消除后，可根据情况按下列方法执行：疑问或异常不是操作票上或操作中的问题，不影响系统或其他工作的安全，经值班负责人许可后，可继续操作；如果操作票无差错，但可能发生其它不安全
11、问题时，根据值班负责人或值长的命令执行；如果操作票本身有错误，原票停止执行，按照现场实际情况重新填写操作票，再次按照规定进行操作；如果因操作不当或错误而发生异常时，应等候值班负责人或值长命令执行；全部操作项目进行完毕，监护人、操作人应共同进行一次审查，以防漏项、错项。第十一条汇报、记录（一）操作全部结束，监护人应向发令人汇报操作终结时间及操作任务完成情况，并在操作票上填上汇报时间，加盖“已执行”章。（二）监护人或值班负责人将操作任务、起止时间以及操作中发现的问题记入运行记录木中。（三）装拆接地线或拉合接地闸刀应在运行台帐中做相应记录。第十二条倒闸操作的技术原则装卸高压熔断器，应戴护目镜和绝缘手
12、套，必要时使用绝缘夹钳，并站在绝缘垫或绝缘台上。（二）停电拉闸操作必须按照断路器一一负荷侧隔离开关一一母线侧隔离开关的顺序依次操作；送电合闸操作应按上述相反的顺序进行。严防带负荷拉、合刀闸。（三）为防止误操作，高压电气设备的防误闭锁装置按规定使用，不经值班调度员或值长允许，不得退出或解锁。发现闭锁装置损坏或失灵时，应认真检查，在确认装置有问题，经值长同意后，方可解锁。（四）用绝缘棒拉合隔离开关或经传动机构拉合隔离开关和断路器,均应带绝缘手套。雨天操作室外高压设备时，绝缘棒应有防雨罩，应穿绝缘靴。（五）验电时必须用电压等级合适而且合格的验电器，在检修设备进出线两侧各相分别验电。验电前，应在有电设
13、备上进行试验，确认验电器良好。高压设备验电时必须戴绝缘手套。（六）回路中未装设开关时，允许用刀闸进行下列操作：1 .拉合无故障电压互感器或避雷器。2 .拉合励磁电流不超过2A的无故障空载变压器。3 .拉合电容电流不超过5A的无故障空载线路。4 .拉合无故障变压器的中性点接地刀闸。5 .拉合IOkV及以下、电流在70A以下的环流均衡电流。6 .与开关并联的旁路刀闸，当开关在合闸状态时，可拉合该开关的旁路刀闸。但开关应闭锁分闸。（七）变压器停送电顺序1 .单电源变压器。停电时，应先断开负荷侧开关，再断开电源侧开关，最后再拉开各侧刀闸。送电操作顺序与停电时相反。2 .双电源变压器。停电时，先断开低压
14、侧开关，再断开中压侧开关，然后断开高压侧开关，最后拉开各侧刀闸。送电操作顺序与停电时相反。（）投入或断开中性点直接接地系统电压为220KV及以上的变压器，应将中性点接地，以防静电感应引起传递过电压。（九）保护及自动装置的投退或改变定值，应按照调度规程和现场实际规定执行。保护和自动装置的投退应根据一次系统运行方式的变化。（十）在倒闸操作中，若发现误拉刀闸，严禁将此刀闸立即合入。若误合刀闸，严禁立即将此刀闸拉开。只有将此回路的开关断开后，才可重新操作刀闸。（十一）装设接地线。可使断开电源的设备残余电荷由接地线泄入大地，是防止工作地点突然来电时保护工作人员安全的可靠的安全措施。装拆接地线必须由两人进
15、行。装设时，应戴绝缘手套，先装接地端，后装设备导体端：拆除时顺序相反，并记录装设地点和编号。（十二）倒闸操作前必须考虑：1 .系统间的同期性。2 .系统运行方式，负荷及潮流的合理性。3 .保护及自动装置的合理性。4 .做好事故预想。第十三条对高压开关的要求（一）下列情况，禁止将设备投入运行：1 .无主保护设备；2 .电气试验不合格设备；3 .开关机构拒绝跳闸的设备；4 .开关事故跳闸次数超过规定值，油质碳化或喷油严重：5 .SF6开关的压力超过规定值；6 .主保护动作，未查明原因，未消除故障。（二）断路器的操作：1 .除紧急情况外，断路器、隔离刀闸及接地刀闸的操作必须填写操作票或命令卡。必须得到值长的许可才能进行系统电源网络开关操作（检修、调试人员在未得到值班负责人或值长许可时，禁止操作、传动检修的开关）。2 .断路器及隔离刀闸的操作应当由操作人、监护人在主控室或就地进行操作。在正常情况下，有远方控制的设备应在远方进行操作。3 .紧急情况下，值班人员可先处理事故。然后立即向值长和相关领导汇报事故情况及处理结果。4 .在开关操作指
