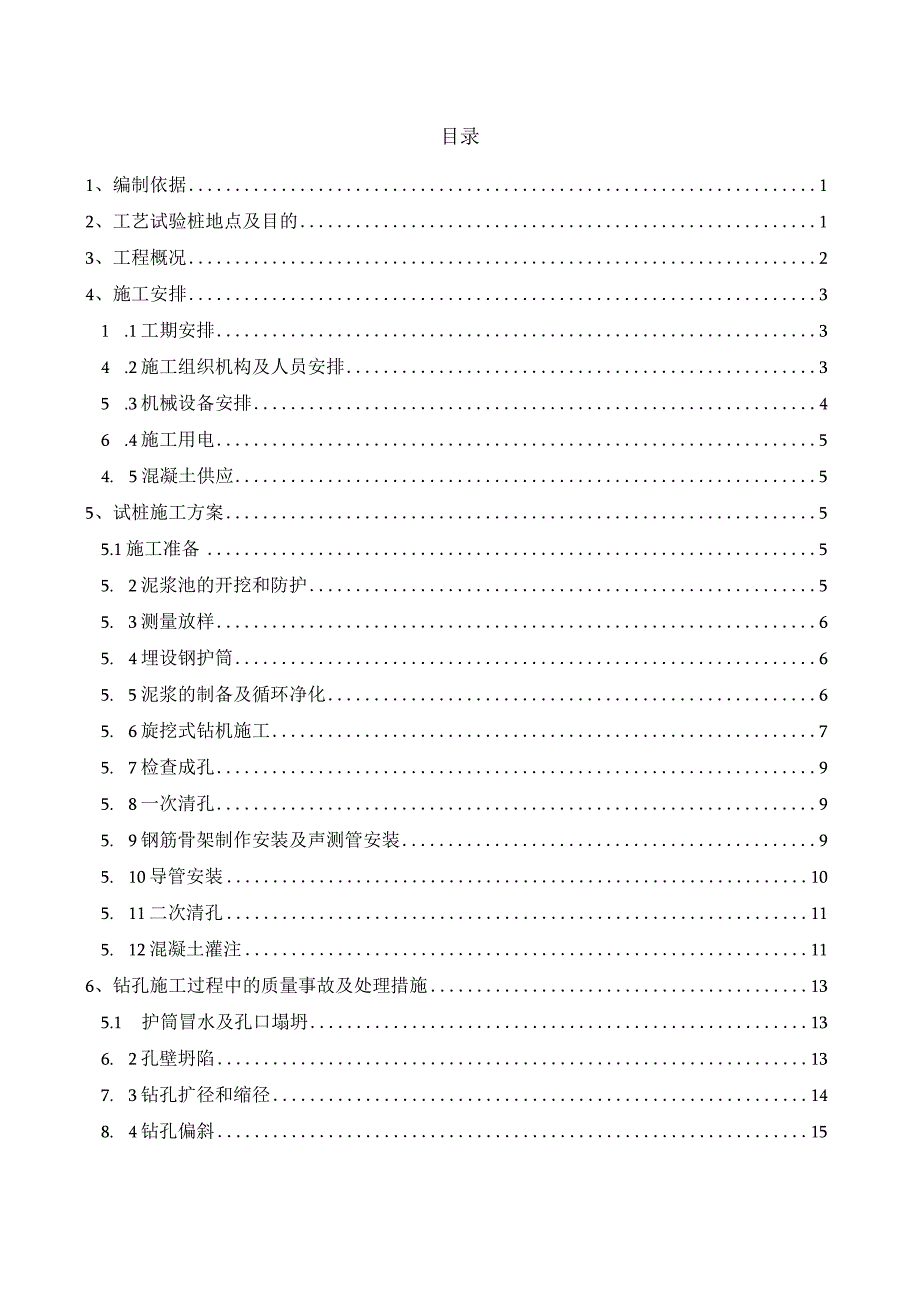

1、目录1、编制依据12、工艺试验桩地点及目的13、工程概况24、施工安排31 .1工期安排34 .2施工组织机构及人员安排35 .3机械设备安排46 .4施工用电54. 5混凝土供应55、试桩施工方案55.1施工准备55. 2泥浆池的开挖和防护55. 3测量放样65. 4埋设钢护筒65. 5泥浆的制备及循环净化65. 6旋挖式钻机施工75. 7检查成孔95. 8一次清孔95. 9钢筋骨架制作安装及声测管安装95. 10导管安装105. 11二次清孔115. 12混凝土灌注116、钻孔施工过程中的质量事故及处理措施135.1 护筒冒水及孔口塌坍136. 2孔壁坍陷137. 3钻孔扩径和缩径148.

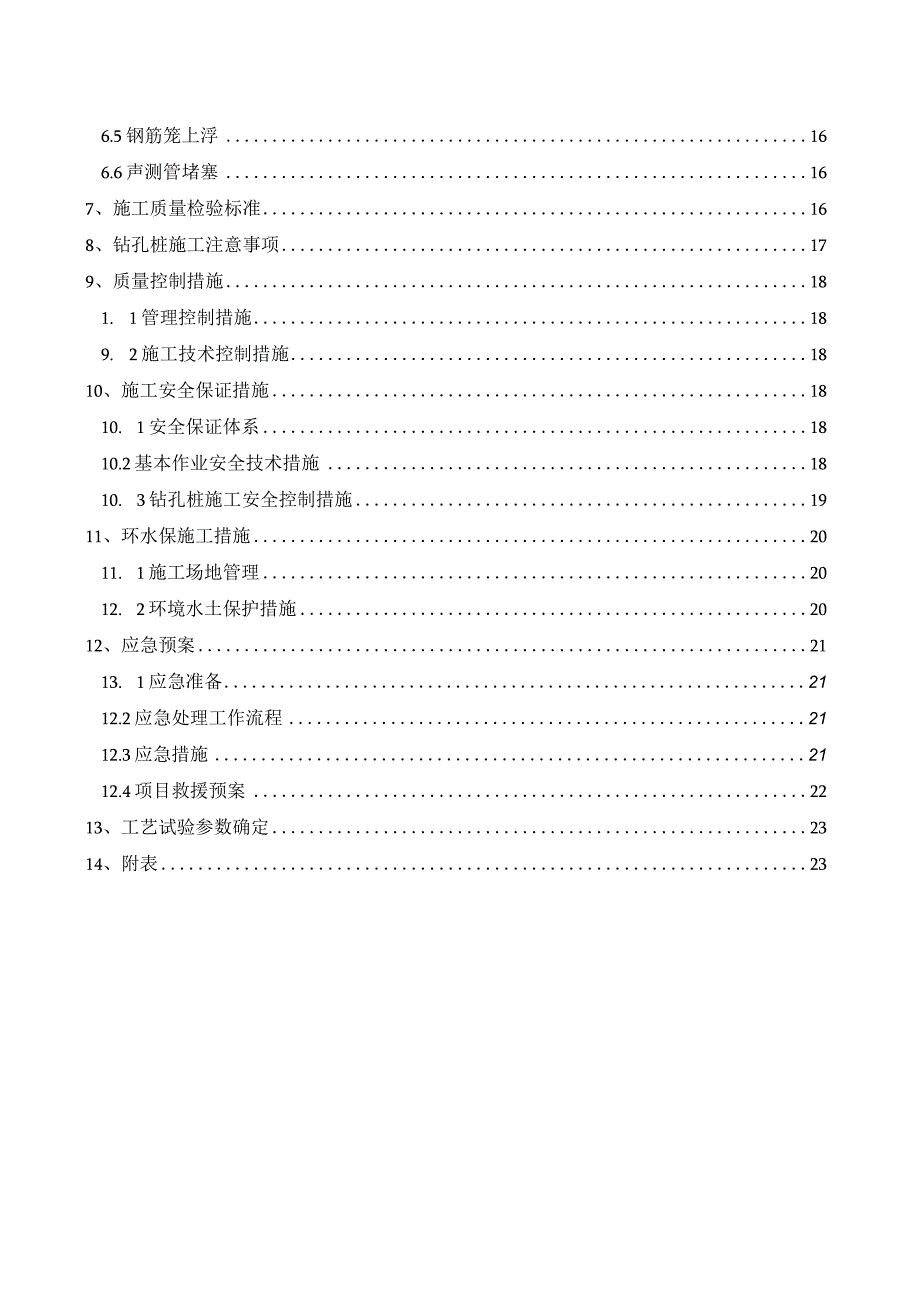

2、 4钻孔偏斜156.5钢筋笼上浮166.6声测管堵塞167、施工质量检验标准168、钻孔桩施工注意事项179、质量控制措施181. 1管理控制措施189. 2施工技术控制措施1810、施工安全保证措施1810. 1安全保证体系1810.2基本作业安全技术措施1810. 3钻孔桩施工安全控制措施1911、环水保施工措施2011. 1施工场地管理2012. 2环境水土保护措施2012、应急预案2113. 1应急准备2112.2应急处理工作流程2112.3应急措施2112.4项目救援预案2213、工艺试验参数确定2314、附表23钻孔灌注桩工艺试验方案1、编制依据新建铁路集宁经大同至原平铁路集宁至大
3、同段施工图集大原集大施桥-01-B；呼和浩特铁路局建设工程工艺试验管理办法(呼铁建发(2011)28号文)；新建集宁经大同至原平铁路工程通用设计图桩基钢筋布置图(集大原桥通-IV-01)；(4)高速铁路桥涵施工质量验收标准(TBlo752-2018)；高速铁路桥涵工程施工技术规程(Q/TR9603-2015)；(6)铁路混凝土工程施工质量验收标准(TBlO424-2018)；铁路混凝土工程施工技术指南铁建设2010241号；(8)建设工程施工现场供用电安全规范(GB50194-2014)；(9)铁路工程基桩检测技术规程(TBlo218-2019)；(10)铁路工程基本作业施工安全技术规程(TB
4、10303-4979)；（三）铁路桥涵工程施工安全技术规程(TBIO303-2020)；工艺性试验实施细则；设计技术交底，现场施工调查资料；(M)国家、铁路总公司，内蒙古自治区有关安全、环境保护、水土保持等方面的法律、法规、条例、规定。2、工艺试验桩地点及目的通过试桩施工，验证所选施工设备的适用性和经济性、确定施工工艺各项参数、核查地质与设计图纸是否一致及检验混凝土各项指标，进行工艺总结，作为钻孔桩大面积施工的依据7依据现场实际施工条件，本桥里程段内选取2根桩基进行工艺试桩,桩号为425#-1、430#-8,具体参数见下表(钻孔灌注桩试桩参数表)。试桩位置见附表试桩平面布置示意图。钻孔灌注桩试
5、桩参数表桩位设计桩长m桩径m混凝土设计数量m3混凝土成孔形式425#-131124.34C35水下旋挖钻430#-840131.40C35水下旋挖钻3、工程概况察右前旗特大桥B、C段桥址起始内蒙古乌兰察布市察哈尔右翼前旗哈达街，终止察哈尔右翼前旗土贵乌拉镇。属于贯通正线铁路集宁大同段内。集大原客运专线途径内蒙古高原。集宁至孤山段黄旗海附近为小块湖积平原外，其余沿线地貌为低中山区及山间洼地，低中山区地势起伏大，冲沟发育，部分基岩裸露，海拔高程1200T600米。桥梁双线部分横穿察哈尔大道、淮兴运煤专线、X581县道、京包铁路、208国道并呈东西走向。中心里程为DK11+067.26,起止里程为D
6、K5+038.63DK21488.46,全桥长16499.8m。察右前旗特大桥425#墩中心里程DK14+718.35,桩基础设计为8根,孔径1.Om摩擦桩，设计桩长31m,设计桩顶标高1274.283m,设计桩底标高1243.283%根据地质情况采用旋挖钻机进行试桩；430#墩中心里程DK14+881.85,桩基础设计为8根，孔径LOln摩擦桩，设计桩长40m,计桩顶标高1273.374m,设计桩底标高1233.374m,采用旋挖钻机进行试桩。钢筋笼在2#钢筋厂分节制作，现场拼装，混凝土由2#拌和站集中生产、混凝土运输车运输、导管法水下灌注。钻孔灌注桩工艺试验里程段内的地质描述地层名称425
7、#墩地层厚度m基本承载力kpa粗砂5.1350黏土7.6160砾砂9.5350粉质黏土11.1160粗砂12.7400粗砂17.0450黏土19.2150粉质黏土22.7150黏土23.9150砾砂25.4450黏土29.1180黏土30.3180砾砂31450钻孔灌注桩工艺试验里程段内的地质描述地层名称430#墩地层厚度m基本承载力kpa粗砂5.0350黏土10.3160粗砂12.1400粉砂14.3200黏土25.3150砾砂28.7450黏土32.7170黏土401804、施工安排4.1工期安排内业准备：2021.11.20-2021.11.30场地平整：2022.3.1-2022.3.
8、3泥浆池的开挖及防护：2022.3.4-2022.3.5施工机械的就位:2022.3.5-2022.3.6泥浆的制备：2022.3.7钻孔桩施工:2022.3.7-2022.3.8工艺总结：2022.3.9-2022.3.244.2施工组织机构及人员安排项目部成立以项目经理为组长的工艺性试验领导小组，副组长为总工程师、安全总监、副经理,组员由项目部各部门负责人组成，工艺性试验领导小组办公室设在工程管理部，负责日常管理工作，项目部工艺性试验组织机构见下图。项目部工艺性试验组织机构图工区相应成立工艺性试验工作小组，由各工区经理任工作小组组长,各工区总工、工程部长、安质部长组成负责本工区管段内工艺试
9、验管理工作，工区工艺性试验实施小组组织机构见下图。工区工艺试验实施小组组织机构图现场管理人员配置表序号姓名职务职责1梁勇二工区经理全面负责2李殿坤工区总工程师技术负责3李茂复副经理现场施工人员、设备、材料调配协调4胡锦波技术主管现场技术管理5曲银龙安全员施工安全管理、施工过程影像资料收集6王国钦质量员过程质量控制7付可心技术员现场技术资料收集、整理8魏恩海工区试验室主任原材料检验、试验检测9郭雨明材料员混凝土调配10杨全浩领工员现场施工管理11张志新工班长现场设备调度现场作业人员配置表序号工种人数职责1工班长1负责施工指挥，协调各工序间联系2司钻2钻机成孔3修理工1负责机械维护和修理4电工1负
10、责施工用电5其它10配合钻机的零星工作4.3机械设备安排机械设备配备表序号机械名称规格型号数量（台）备注1旋挖式钻机SR360C12汽车吊QY25T23罐车12m344泥浆泵30Kw35水泵IOKw36发电机75Kw17挖掘机PC20024. 4施工用电线路右侧DK14621处设500KVA变压器一台，确保现场施工用电符合标准，同时现场各配备75KW发电机一台作为备用电源。5. 5混凝土供应混凝土由2#拌和站集中生产、混凝土运输车运输，满足现场施工要求。5、试桩施工方案5.1施工准备1、在开工前组织技术人员认真学习，审核施工图纸。澄清有关技术问题，熟悉验收标准和相关技术指南、规范。对施工人员进
11、行岗前技术培训，考核合格后持证上岗，并进行全员安全、技术交底。2、混凝土工程正式施工前完成原材料的选定和检验工作，开展混凝土配合比的设计、选定和报批工作，经监理单位批准后方可投入使用。3、投入机械设备，进场前完成机械设备检验工作。4、开工前，平整场地并进行压实处理，挖设排水沟，保证排水顺畅。规划施工便道以及施工机械、工具的进场与停放安置。挖设泥浆池及安全防护，导管试拼、试压等。5、工程开工前应设置好施工标志牌及安全施工警示牌。5.2泥浆池的开挖和防护1、泥浆池的开挖：泥浆池设置原则为两个墩的桩基共用一个泥浆池,泥浆池设置在中间两个墩之间的中心位置。泥浆池采用1:0.5坡度放坡,底口尺寸为12m
12、8m（长X宽），顶口尺寸为14m10m,深度为2m,泥浆池内用彩条布铺底，泥浆池容量为2363内部设置分隔墙，分成沉淀池和存浆池。泥浆泵设于存浆池中。连通泥浆池与每个墩台的沟槽采用尺寸30CnIX30Cnb采用人工挖设沟槽，坡度设置为0.4版统一朝向泥浆池回流。2、泥浆池的防护：泥浆池四周四周坝体高出地面50cm,宽80Cnb防止四周雨水流入泥浆池，围挡四周设栅栏格栅防护，高度L2m。5.3测量放样测量班对桩位进行测量放样，形成测量书面交底，埋设护桩，防护桩采用钢筋加工后的20钢筋废料，长度不小于80Cnb打入地下20cm,外露60cm,护桩采用十字交叉形式布设，设置4根，距护筒外侧50-8O
13、Cm,每根距顶端5cm位置处涂刷红漆标识。技术人员需进行桩位复核。测量放样完成后，报现场监理工程师验收后方可移机开钻。5.4埋设钢护筒护筒采用IOmnI厚钢板加工制作，护筒内径比桩径大20Omnb即L2m。根据现场地质情况，护筒埋设3-5米，并高出原地面0.5m。护筒底部和四周填粘质土，分层夯实。护筒中心竖直线应与桩中心线重合，平面允许误差为50mm,竖直线倾斜不大于1%。护筒埋设时先采用钻机旋孔深度2m,将护筒定位吊装，采用挖机加压方式将护筒压入地面指定位置，回填夯实护筒四周。5.5泥浆的制备及循环净化1、泥浆配比及指标要求泥浆由优质膨润土、纯碱、水等原料组成：膨润土：采用以蒙脱石为主的优质
