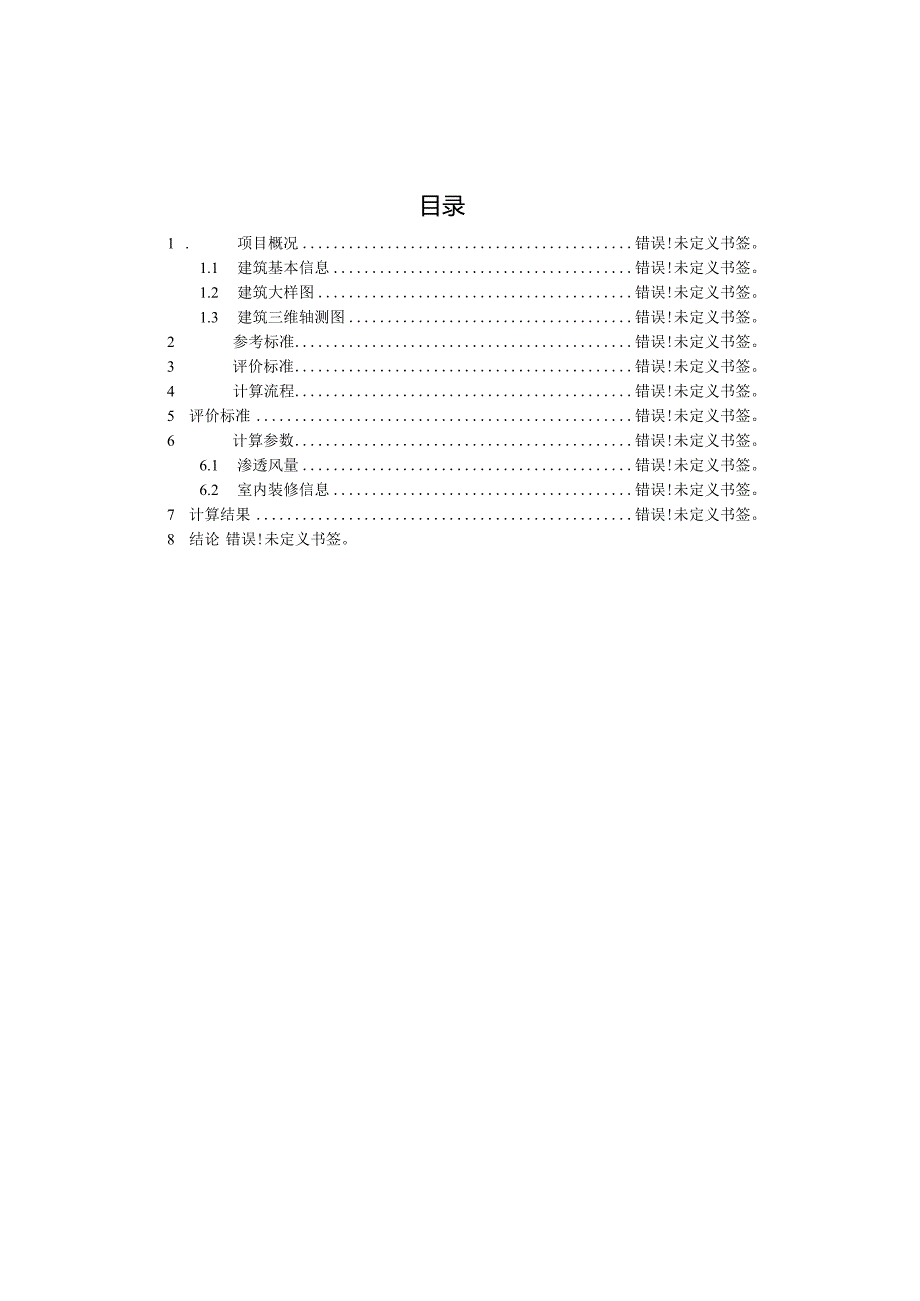

1、室内有机挥发物浓度报告书I项目名称小学改扩建工程采用软件建筑通风Vent2023软件版本20220401研发单位正版授权码目录1 .项目概况错误!未定义书签。1.1 建筑基本信息错误!未定义书签。1.2 建筑大样图错误!未定义书签。1.3 建筑三维轴测图错误!未定义书签。2 参考标准错误!未定义书签。3 评价标准错误!未定义书签。4 计算流程错误!未定义书签。5 评价标准错误!未定义书签。6 计算参数错误!未定义书签。6.1 渗透风量错误!未定义书签。6.2 室内装修信息错误!未定义书签。7 计算结果错误!未定义书签。8 结论错误!未定义书签。1.项目概况1.1建筑基本信息建筑用途地理位置广州

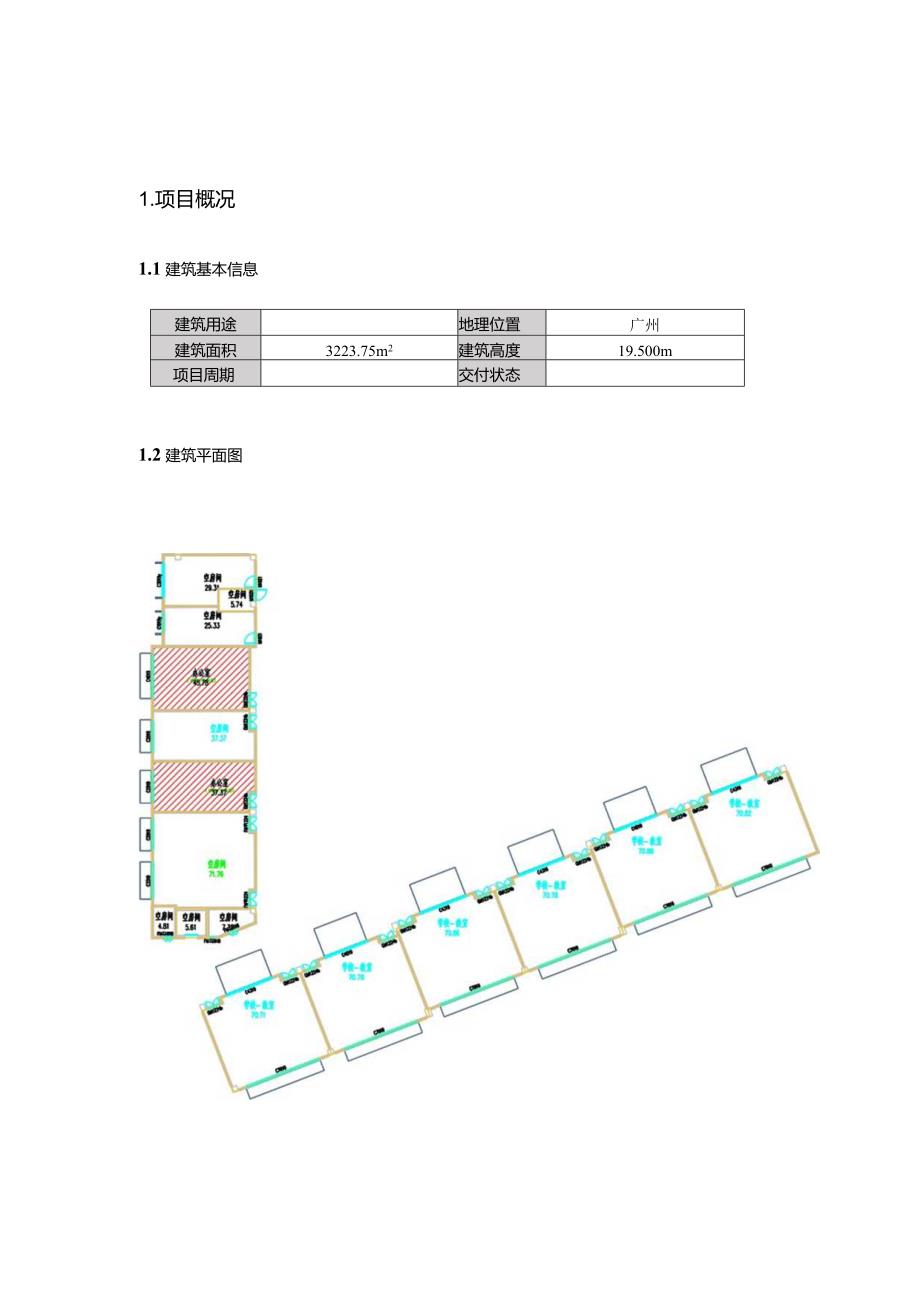

2、建筑面积3223.75m2建筑高度19.500m项目周期交付状态1.2建筑平面图3层平面4层平面5层平面1.3建筑三维轴测图请先在模型观察命令中保存图片!2参考标准1) 绿色建筑评价标准GB/T50378-20192) 住宅建筑室内装修污染控制技术标准JGJ/T4363) )公共建筑室内空气质量控制设计标准JGJ/T4614) 室内空气质量标准GB/T188835) 建筑外门窗气密、水密、抗风压性能分级及检测方法GB/T71066) 民用建筑工程室内环境污染控制规范GB503257) 民用建筑供暧通风与空气调节设计规范GB507363评价标准本项目主要依据绿色建筑评价标准GB/T50378-2
3、019,对有机挥发性污染物浓度进行计算及评价，包括控制项、评分项及加分项，对应条款如下:检查项评价依据技术要求3.2.8室内空气中的氨、甲醛、苯、总挥发性有机物、氨、可吸入颗粒物等主要污染物浓度比室内空气质量标准GB/T18883的要求降低的比例，达到10%为一星级要求：达到20%为二星级和三星级要求。控制项5.1.1室内空气中的氨、甲醛、苯、总挥发性有机物TVoC、氨等污染物浓度应符合现行国家标准室内空气质量标准GB/T18883的有关规定。评分项5.2.1室内空气中的氨、甲醛、苯、总挥发性有机物TVOC、氨等污染物浓度低于现行国家标准室内空气质量标准GB/T18883规定限值的10%,得3
4、分：低于20%,得6分：说明：依据绿标细则，预评价阶段仅对宣内空气中的甲酷、茉和TVoe进行浓度评估。下面为室内空气质量标准GB/T18883中关于不同类别污染物浓度的限值:类别甲醛HCHo苯C6H6氨NBb总挥发性有机物TVOC氢RnPMio1小时均值(mgm3)8小时均值(mgm3)年均值(Bqm3)日均值(mgm3)限值0.100.110.200.604000.15说明：制为放射性元索，单位Bq赛示放射活度.绿色建筑评价标准GB50378-2019中对室内有机挥发污染物浓度的控制要求如下表:星级甲醛HCHO笨CH6氨Nlh总挥发性有机物TVOC氢RnPMw1小时均值(mgm3)8小时均值
5、(mgm3)年均值(BqW)日均值(mgm3)一星级0.090.0990.180.543600.135二星级0.080.0880.160.483200.12三星级4计算原理室内污染物浓度控制需综合考虑建筑情况、室内装修设计方案、装修材料的种类和使用量、室内新风量、环境温度等诸多影响因素，以各种装修材料、家具制品主要污染物的释放特征(如释放速率)为基础，控制污染物的总量。本项目依据装修设计方案，通过选择典型功能房间(卧室、客厅、办公室等)使用的35种主要建材及固定家具制品，输入装修材料信息、房间用量及建材用量，对室内空气中甲醛、苯、总挥发性有机物浓度进行计算，如下图所示：图4-1计算流程图室内V
6、oCS评价模型遵循材料表面污染物与室内空气之间的质量平衡方程，如下:dCav,V/二4E一QCa其中：V房间体积，m3Ca房间空气中污染物浓度，mgm3A材料与室内空气接触的面积，m2Q房间内渗风量，m3hE材料污染物释放率，mgm2h5计算参数依据上述计算原理，本项目计算所需输入的参数主要为装修材料污染物释放特性、材料用量以及房间渗透风量，如下述章节所述：5.1 渗透风渗透风量可通过门窗气密性或者换气次数计算，门窗气密性等级参考建筑外门窗气密、水密、抗风压性能分级及检测方法GB/T7106中18级进行设置；换气次数选取可参考建筑节能标准中的相关规定。本项目忽略渗透风量的影响。5.2 室内装修
7、信息表5.2-1材料污染物释放率mg（m2h）材料名称材质释放率等级甲醛苯TVOC石塑地板地板Fl0.001200.0355面漆涂料Fl0.004500.0062饰面板板材Fl0.002300.0043表5.2-2装修方案清单楼层房间编号房间名称装修方案材料材质材料名称面积m*3层3043办公室（公建）办公室1涂料面漆24.3地板石塑地板22.4板材饰面板9.33045办公室（公建）办公室1涂料面漆29.8地板石塑地板27.5板材饰面板11.14层4027办公室（公建）办公室1涂料面漆27.6地板石塑地板25.4板材饰面板10.64029办公室（公建）办公室1涂料面漆100.7地板石塑地板92
8、.9板材饰面板38.75层5012办公室（公建）办公室1涂料面漆15.0地板石塑地板13.8板材饰面板5.85004办公室（公建）办公室1涂料面漆15.0地板石塑地板13.8板材饰面板5.85013办公室（公建）办公室1涂料面漆15.1地板石塑地板13.9板材饰面板5.85014办公室（公建）办公室1涂料面漆15.0地板石塑地板13.8板材饰面板5.85009办公室（公建）办公室1涂料面漆15.1地板石塑地板13.9板材饰面板5.85008办公室（公建）办公室1涂料面漆15.0地板石塑地板13.8板材饰面板5.85011办公室（公建）办公室1涂料面漆15.0地板石塑地板13.8板材饰面板5.8
9、5002办公室（公建）办公室1涂料面漆22.5地板石塑地板20.7板材饰面板8.65001办公室（公建）办公室1涂料面漆70.9地板石塑地板65.5板材饰面板27.35003办公室（公建）办公室1涂料面漆78.1地板石塑地板72.1板材饰面板30.05015办公室（公建）办公室1涂料面漆100.7地板石塑地板92.9板材饰面板38.75010办公室（公建）办公室1涂料面漆27.6地板石塑地板25.4板材饰面板10.66计算结果本项目按照标准对参评房间有机挥发物进行计算，并对照标准进行达标判定。如前述参考标准所述，绿色建筑评价标准中不同的检查项目对不同室内挥发物的浓度要求详见下表：表6.1有机挥
10、发物标准限值检查项目甲醛苯TVOC1小时均值（mgm3）8小时均值（mgm3）控制项0.100.110.60(三三三i三Mkkdekdi评分项3分0.090.0990.546分0.080.0880.48本项目对各房间有机挥发物浓度进行了计算，汇总如下表:表6.2各房间有机挥发物达标判定(mgm3)楼层房间编号房间名称甲醛苯TVOC控制项评分项技术项3层3043办公室0.0150.0000.121达标6二/三星级3045办公室0.0150.0000.121达标6二/三星级4层4027办公室0.0150.0000.121达标6二/三星级4029办公室0.0150.0000.121达标6二/三星级5
11、层5012办公室0.0150.0000.121达标6二/三星级5004办公室0.0150.0000.121达标6二/三星级5013办公室0.0150.0000.121达标6二/三星级5014办公室0.0150.0000.121达标6二/三星级5009办公室0.0150.0000.121达标6二/三星级5008办公室0.0150.0000.121达标6二/三星级5011办公室0.0150.0000.121达标6二/三星级5002办公室0.0150.0000.121达标6二/三星级5001办公室0.0150.0000.121达标6二/三星级5003办公室0.0150.0000.121达标6二/三星
12、级5015办公室0.0150.0000.121达标6二/三星级5010办公室0.0150.0000.121达标6二/三星级说明:甲醛、苯数值为1小时均值,单位mgm3；TVOC为8小时均值单位mgm3有机物小时均值达标判定图0100 0.090 0.0800.015基4控制项X 3分已6分最大值(mg/m。0.600TVOC图6-1达标统计图7结论本项目按照标准要求对所有参评房间进行了有机挥发物浓度的计算，并对结果进行评价如下:检查项标准要求计算结果结论得分控制项5.1.1室内空气中甲醛、苯、TVOC浓度限值分别为甲醛0.10,苯0.11,TVOC0.6所有房间均达标满足/评分项5.2.1室内空气中化学类污染物浓度限值分别为甲醛0.
