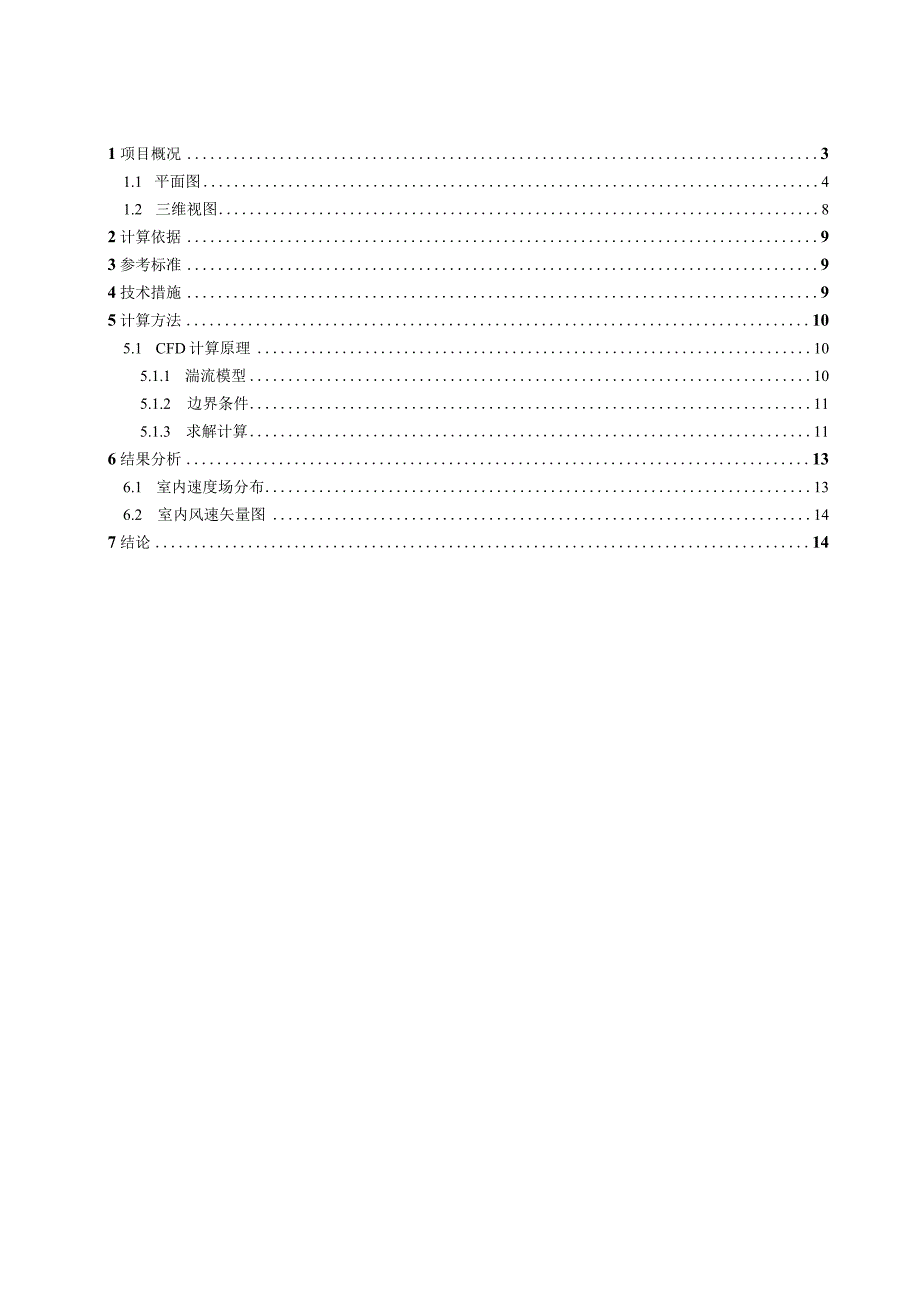

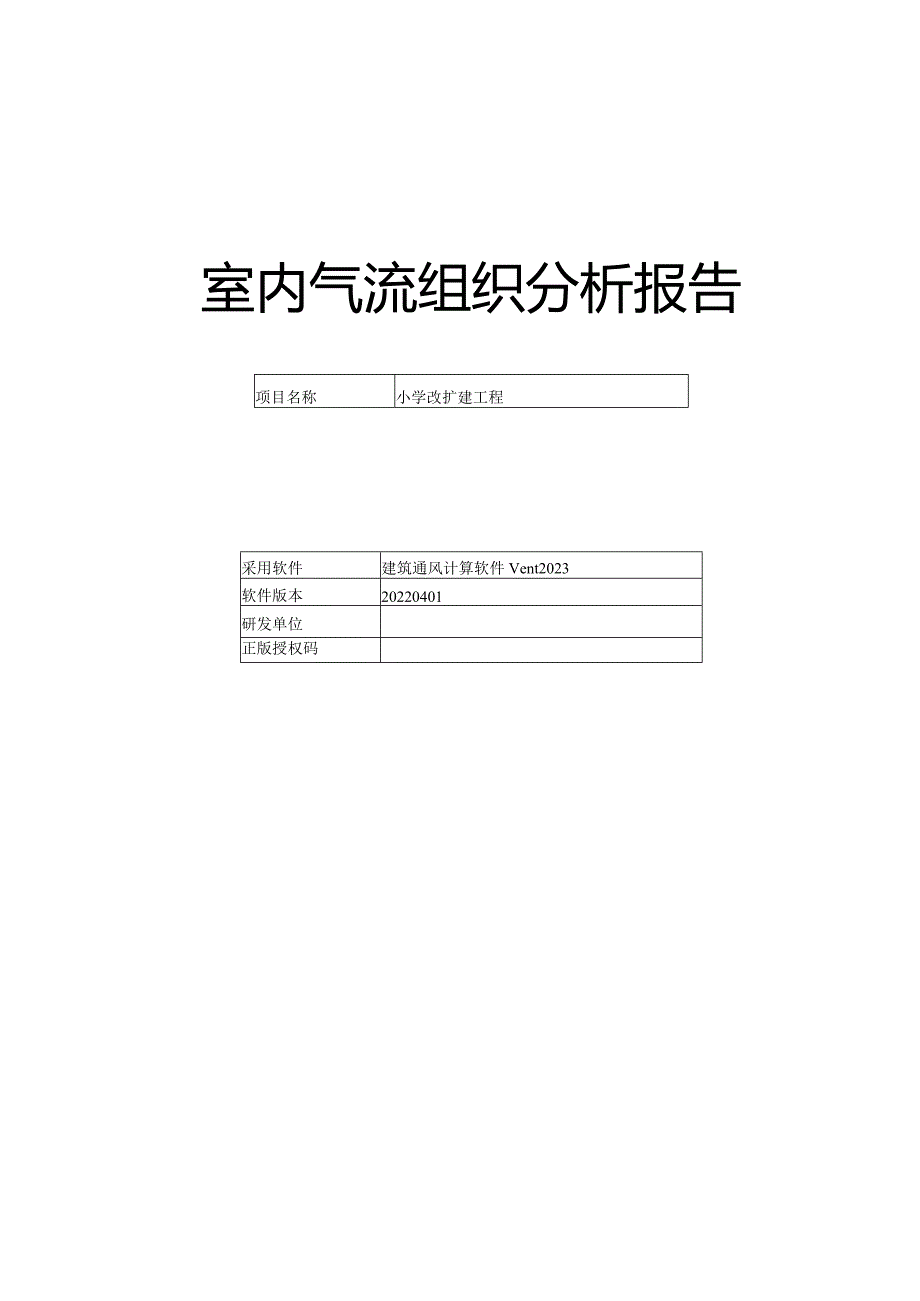

1、室内气流组织分析报告项目名称小学改扩建工程采用软件建筑通风计算软件Vent2023软件版本20220401研发单位正版授权码1项目概况31.1 平面图41.2 三维视图82计算依据93参考标准94技术措施95计算方法105.1 CFD计算原理105.1.1 湍流模型105.1.2 边界条件115.1.3 求解计算116结果分析136.1 室内速度场分布136.2 室内风速矢量图147结论14X项目概况1.1平面图1层平面2层平面3层平面4层平面5层平面1.2三维视图请先在【模型观察】命令中保存图片2计算依据本项目主要参照资料为：1. 绿色建筑评价标准GB/T50378-20192. 绿色建筑评
2、价技术细则3. 建筑通风效果测试与评价标准JGJ/T30920134. 委托方提供的总平面图、建筑专业设计图纸、设计效果图等图纸资料3参考标准室内气流组织评价的主要依据为绿色建筑评价标准GB/T50378-20I9中控制项5.1.2条的要求，具体要求如下：应采取措施避免厨房、餐厅、打印复印室、卫生间、地下车库等区域的空气和污染物串通到其他空间；应防止厨房、卫生间的排气倒灌。4技术措施本项目采用了如下技术措施避免室内气流组织合理，防止污染物串通:房间类型措施厨房置于自然通风负压侧设置可关闭的门安装抽油烟机设置竖向排风道采用双烟道设计排气道设计有利于排气通畅安装止回排气阀、放倒灌风帽风口位置合理，
3、进排风无短路/无污染排放位置合理，远离其他空间/室外人员活动区卫生间置于自然通风负压侧设置可关闭的门安装排气扇设置竖向排风道排气道设计有利于排气通畅安装止同排气阀、放倒灌风帽风口位置合理，进排风无短路/无污染排放位置合理，远离其他空间/室外人员活动区设置气窗（公共卫生间、浴室）餐厅设置可关闭的门安装抽油烟机设置负压排风系统风口位置合理，进排风无短路/无污染排放位置合理，远离其他空间/室外人员活动区打印复印室设置可关闭的门设置负压机械排风安装止回排气阀、放倒灌风帽风口位置合理，无短路/无污染排放位置合理，远离其他空间/室外人员活动区地下车库设置可关闭的门设置负压机械排风安装止回排气阀、放倒灌风帽
4、风口位置合理，无短路/无污染排风系统独立排放位置合理，远离其他空间/室外人员活动区垃圾房设置可关闭的门设置负压机械排风安装止回排气阀、放倒灌风帽风口位置合理，无短路/无污染排风系统独立排放位置合理，远离其他空间/室外人员活动区5计算方法本项目首先采用CFD计算得出室内流速分布和气流方向，从整体上展示室内风速和气流组织，为室内优化设计提供依据。5.1 CFD计算原理5.1.1 湍流模型湍流模型反映了流体流动的状态，在流体力学数值模拟中，不同的流体流动应该选择合适的湍流模型才会最大限度模拟出真实的流场数值。本项目依据绿色建筑评价技术细则推荐的标准k-湍流模型进行室内流场计算。下表为几种工程流体中常
5、见的湍流模型适用性：表1常用湍流模型适用范围常用湍流模型特点和适用工况standardk-模型简单的工业流场和热交换模拟，无较大压力梯度、分离、强曲率流，适用于初始的参数研究RNGk-模型适合包括快速应变的复杂剪切流、中等旋涡流动、局部转掇流如边界层分离、钝体尾迹涡、大角度失速、房间通风、室外空气流动realizablek模型旋转流动、强逆压梯度的边界层流动、流动分离和二次流，类似于RNG5.1.2边界条件进风窗口：采用压强边界条件;排风窗口：采用压强边界条件;5.1.3求解计算数学模型本项目采用CFD（计算流体力学）方法对风场进行求解，即在所分析的计算域内建立流体流动的质量守恒、动量守恒和能
6、量守恒建立数学控制方程，其一般形式如下所示：divpUdhicgradS该式中的巾可以是速度、湍流动能、湍流耗散率以及温度等物理量，参照下表表5.1-1计算流体力学的控制方程名称变量SG连续性方程1OOX速度U%=+从P+一xx（由菽+y速度VZ=4+MP+一yx(城+vy+(whZ速度W=4+MP一zx卜黑,+(v+(w_pg湍流动能kakPeffGjt+Gb-湍流耗散aeffG,2+g,gCr,名称变量rSG温度TA+LPrST上表中的常数如下：S生+曳r=/?皮旦Gk=tS2S=唇瓦2(物xj)%一那豆神，VC,r=tanh/.C=0.0845Cu=1.42C2f=1.68w2+=0.8
