资源描述

《小学改扩建工程-室外噪声分析报告.docx》由会员分享,可在线阅读,更多相关《小学改扩建工程-室外噪声分析报告.docx(10页珍藏版)》请在第壹文秘上搜索。

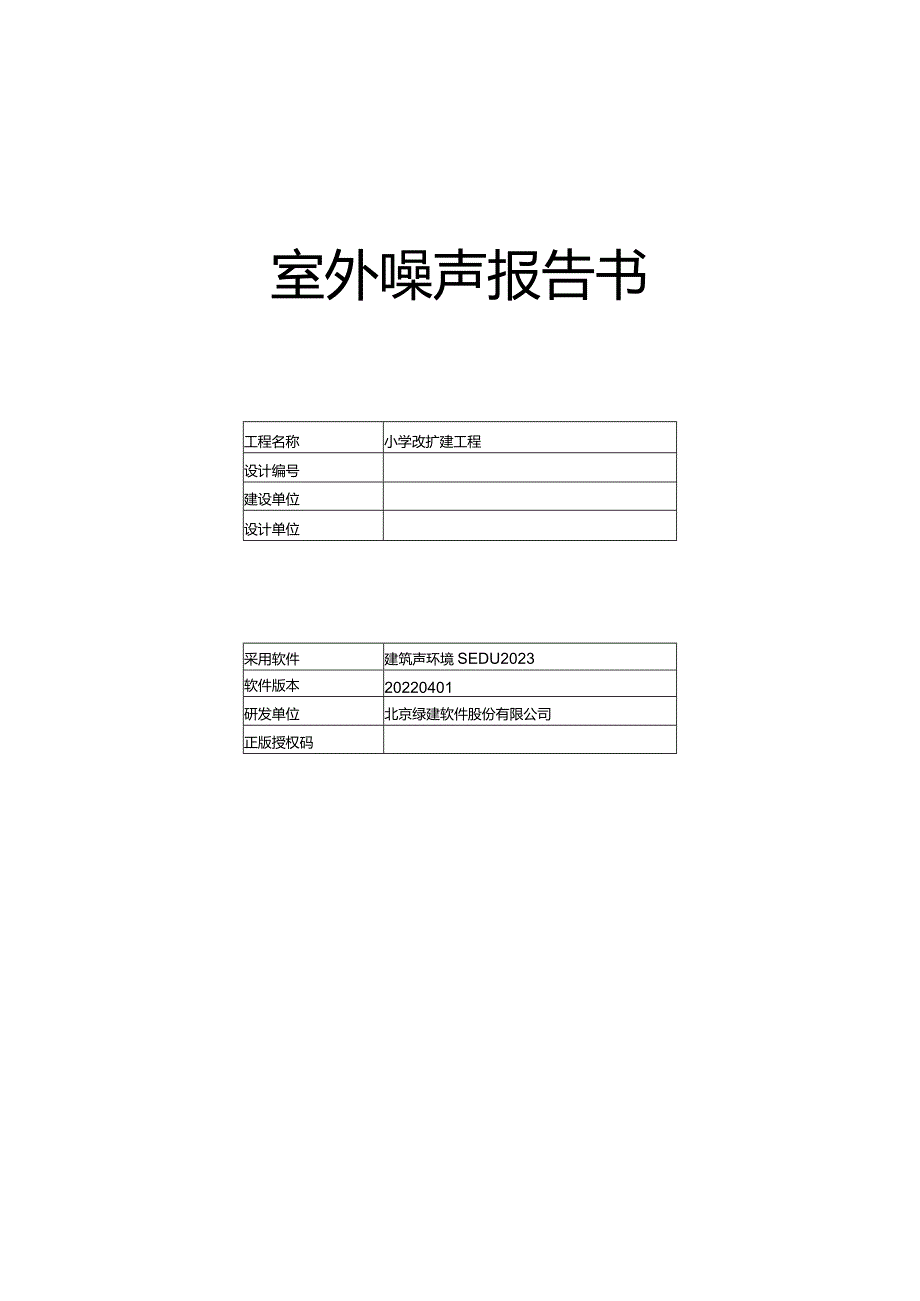

1、室外噪声报告书工程名称小学改扩建工程设计编号建设单位设计单位采用软件建筑声环境SEDU2023软件版本20220401研发单位北京绿建软件股份有限公司正版授权码1 .项目概况32 .评价标准32.1 两介依据32.2 标准要求33 .模拟方法43.1 模拟软件43.2 分析模型43.3 计算条件53.4 参数64 .模拟结果及分析64.1 场地噪声分布64.2 噪声敏感建筑噪声分布情况75 .结论101 .项目概况本项目参与计算的噪声敏感参评建筑物如下表所示:表1参评建筑信息表名称建筑高度(米)底标高(米)11#小学19.801.50综合教学楼19.950.452 .评价标准2.1 评价依据1

2、 .绿色建筑评价标准GB50378-20192 .绿色建筑评价技术细则20193 .声环境质量标准GB3096-20084 .环境影响评价技术导则声环境HJ2.4-20095 .声环境功能区划分技术规范GB/T15190-20146 .民用建筑绿色性能计算标准JGJ/T449-20182.2标准要求绿色建筑评价标准GB50378中规定:8.2.6场地内的环境噪声优于现行国家标准声环境质量标准GB3096的要求,评价总分值为10分,并按下列规则评分:1 .环境噪声值大于2类声环境功能区标准限值,且小于或等于3类声环境功能区标准限值,得5分。2 .环境噪声值小于或等于2类声环境功能区标准限值,得1

3、0分。声环境质量标准GB3096中规定了五类声环境功能区的环境噪声限值,如下表所TFo表2环境噪声限值单位:dB(八)声环境功能区类别时段适用范围昼间夜间0类5040指康复疗养区等特别需要安静的区域1类5545指以居民住宅、医疗卫生、文化教育、科研设计、行政办公为主要功能,需要保持安静的区域。2类6050指以商业金融、集市费易为主要功能,或者居住、商业、工业混杂,需要维护住宅安静的区域。3类6555指以工业生产、仓储物流为主要功能,需要防止工业噪声对周围环境产生严重影响的区域。4类4a类7055适用于高速公路、一级公路、二级公路、城市快速路、城市主干路、城市次干路、城市轨道交通、内河航道两侧一

4、定距离之内,需要防止交通噪声对周围环境产生严重影响的区域。4b类7060适用于铁路干线两侧一定8鼐之内,需要防止交通噪声对周围环境产生严重影响的区域.注:1.根据中华人民共和国环境噪声污染防治法,“昼间”是指6:00至22:00之间的时段;“夜间”是指22:00至次日6:00之间的时段。2.表中4b类声环境功能区环境噪声限值,适用于2011年1月1日起环境影响评价文件通过审批的新建铁路(含新开廊道的增建铁路)干线建设项目两侧区域。3 .模拟方法3.1 模拟软件本报告采用建筑声环境分析软件SEDU进行模拟计算分析。SEDU是一款可用于噪声计算、评估和预测的软件,计算原理源于国际标准化组织规定的户

5、外声传播的衰减的计算方法ISO9613-2:1996、国内公布的声学户外声传播的衰减第2部分:一般计算方法GB/T1724721998和环境影响评价技术导则HJ2.4-2009.公路建设项目环境影响评价规范JTGB03-2006软件计算严格按照国家相关标准要求编制,室内外可接力计算,室外计算结果可作为噪声边界条件接力进行后续建筑室内隔声性能的计算。考虑到本项目建成后周边噪声环境情况的复杂性,本报告需要使用软件分别模拟计算昼间和夜间噪声值,包括项目场地的平面噪声分布、噪声敏感建筑的沿建筑物底轮廓线1.5米高度处和噪声敏感建筑立面噪声分布,并依据声环境功能区划分技术规范GB/T15190,判断场地

6、内环境噪声模拟结果是否满足声环境质量标准GB3096和绿色建筑评价标准GB50378的相关规定。3.2 分析模型本报告根据建筑设计图纸等相关资料建立室外声环境模拟分析模型,主要包括参评目标建筑、周边建筑、声屏障、道路(包括轨道交通)和绿化带等对象。本项目噪声分析模型如下图所示:图3.2-1模型平面图3.3 计算条件 网格设置平面网格间距:20x20米平面网格离地高度:1.5米立面网格间距:3x3米 地面效应地面高度:0米计算考虑地面效应地面效应计算方法:导则算法 噪声反射障碍物考虑的最大反射次数:1 空气吸收气压:101325Pa气温:16湿度:50% 达标统计建筑物噪声最大值统计方式取距离建

7、筑物底标高1.5米沿线点场地环境噪声达标统计方式场地内命名参评建筑物全部达标3.4 参数设置建筑室外场地噪声目前主要的噪声源为交通噪声,根据项目实际情况还可能考虑周边环境中工业噪声源等。本项目参与计算的噪声源如下表所示,需要指出,噪声源表中的车速、车流量等数据由客户按照项目实际情况设定。表3.4-1公路噪声源路段名称路面材料车道数量时段设计车速km/h小型车辆/h中型车Wh大型车辆/h公路沥青混凝土4昼间40200403夜间3080151公路水泥混凝土2昼间30100201夜间30100100公路沥青混凝土4昼间40200403夜间30801514 .模拟结果及分析经过软件模拟计算,预测出昼间

8、和夜间两种时段下的场地噪声分布情况,包括场地噪声平面分布彩图、参评建筑沿建筑底轮廓线1.5米高度处噪声分布、参评建筑立面噪声级分布等彩色分析图和数据分析图。4.1 场地噪声分布建筑公路轨道绿化带离散点声屏障点声源线声源面声源垂向面声源图4.1-1场地1.5m高度处声压级分布图(昼间)图4.1-2场地1.5m高度处声压级分布图(夜间)图4.1-3场地噪声分布俯瞰图(昼间)图4.1-4场地噪声分布俯瞰图(夜间)4.2 噪声敏感建筑噪声分布情况参评建筑昼间和夜间沿底轮廓线1.5米分析高度处噪声分布情况,每栋参评建筑物俯视图圆圈内上下两个数字分别表示该建筑的昼间和夜间最大噪声值,红色填充代表该建筑昼间

9、或夜间噪声值至少有一项超过三类声功能区限值,黄色填充代表该建筑物昼间或夜间噪声值均小于等于三类声功能区噪声限值,绿色填充代表该建筑物昼间或夜间噪声值均小于等于二类声功能区噪声限值。本项目室外昼间和夜间噪声分析及达标情况如下:ooQO%OooccCoooc5-00 00。O OooOooOO夕。O O Cccooooooooo图4.2-1参评建筑附近区域1.5m高度处声压级平面分布图(昼间)cPooocb o o OoOCboQQOOOO QOQCPoQ%OCO。O O O O O O O O O O0OOqO。0O0oO O)6o 0 O =0。oO0OOoo图4.2-2参评建筑附近区域1.5

10、m高度处声压级平面分布图(夜间)参评建筑昼间和夜间沿立面噪声分布情况,在每个计算立面上用圆圈标识出该面噪声最大值,昼间和夜间计算情况分别如下:dB(八)8075706560555045403530图4.2-3参评建筑附近区域声压级鸟瞰分布图(昼间)图4.2-4参评建筑附近区域声压级鸟瞰分布图(夜间)综合上述分析,对场地内部每栋噪声敏感建筑物达标情况分别进行了判定统计,本项目内部全部参评建筑达标情况汇总如下:表4.2参评建筑达标统计单位:dB(八)建筑名称时段1.5米高度噪声最大值2类噪声限值3类噪声限值得分情况11#小学昼间51606510夜间445055综合教学楼昼间53606510夜间4650555 .结论绿色建筑评价标准GB50378第8.2.6条的要求:场地内环境噪声符合现行国家标准声环境质量标准GB3096的有关规定,环境噪声值大于2类声环境功能区标准限值,且小于或等于3类声环境功能区标准限值,得5分。环境噪声值小于或等于2类声环境功能区标准限值,得10分。表5-1环境噪声综合得分表单位:dB(八)时段噪声最大值2类噪声限值3类噪声限值得分情况昼间53606510分夜间465055综上所述,经过软件模拟和结果统计分析,最终判定本项目满足绿色建筑评价标准GB50378-2019第8.2.6条,得10分。
