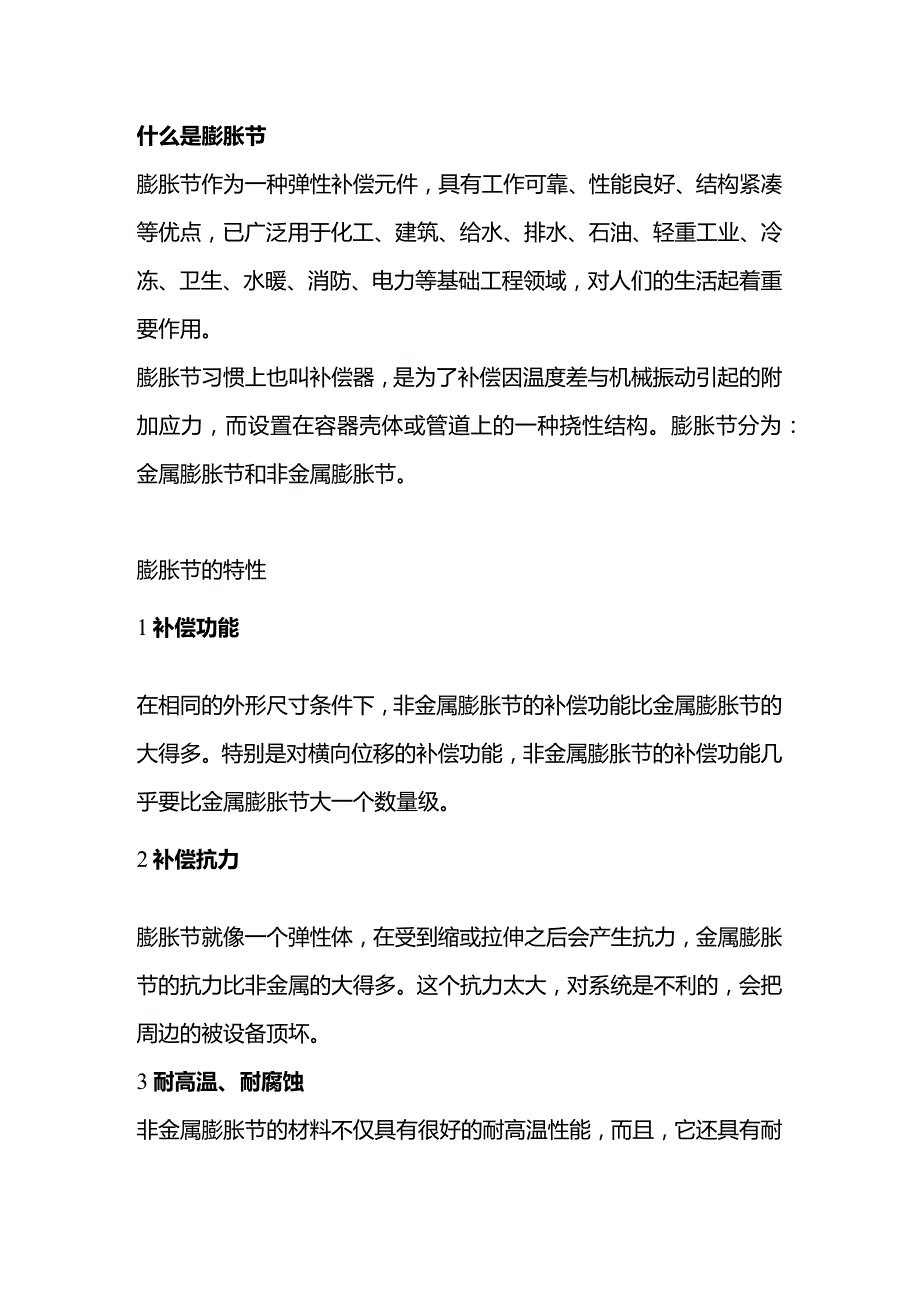

1、什么是膨胀节膨胀节作为一种弹性补偿元件，具有工作可靠、性能良好、结构紧凑等优点，已广泛用于化工、建筑、给水、排水、石油、轻重工业、冷冻、卫生、水暖、消防、电力等基础工程领域，对人们的生活起着重要作用。膨胀节习惯上也叫补偿器，是为了补偿因温度差与机械振动引起的附加应力，而设置在容器壳体或管道上的一种挠性结构。膨胀节分为：金属膨胀节和非金属膨胀节。膨胀节的特性1补偿功能在相同的外形尺寸条件下，非金属膨胀节的补偿功能比金属膨胀节的大得多。特别是对横向位移的补偿功能，非金属膨胀节的补偿功能几乎要比金属膨胀节大一个数量级。2补偿抗力膨胀节就像一个弹性体，在受到缩或拉伸之后会产生抗力，金属膨胀节的抗力比非

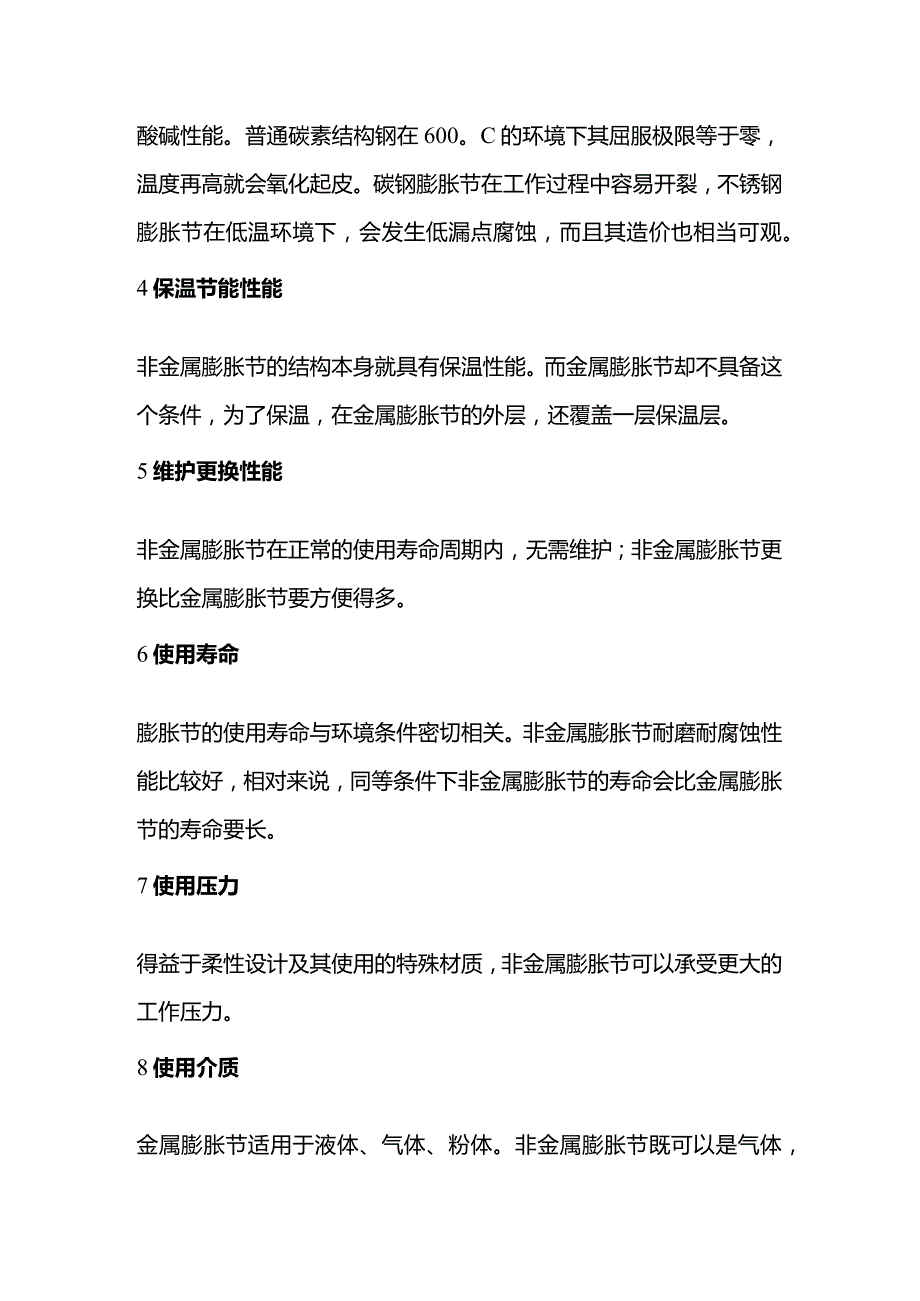

2、金属的大得多。这个抗力太大，对系统是不利的，会把周边的被设备顶坏。3耐高温、耐腐蚀非金属膨胀节的材料不仅具有很好的耐高温性能，而且，它还具有耐酸碱性能。普通碳素结构钢在600。C的环境下其屈服极限等于零，温度再高就会氧化起皮。碳钢膨胀节在工作过程中容易开裂，不锈钢膨胀节在低温环境下，会发生低漏点腐蚀，而且其造价也相当可观。4保温节能性能非金属膨胀节的结构本身就具有保温性能。而金属膨胀节却不具备这个条件，为了保温，在金属膨胀节的外层，还覆盖一层保温层。5维护更换性能非金属膨胀节在正常的使用寿命周期内，无需维护；非金属膨胀节更换比金属膨胀节要方便得多。6使用寿命膨胀节的使用寿命与环境条件密切相关。

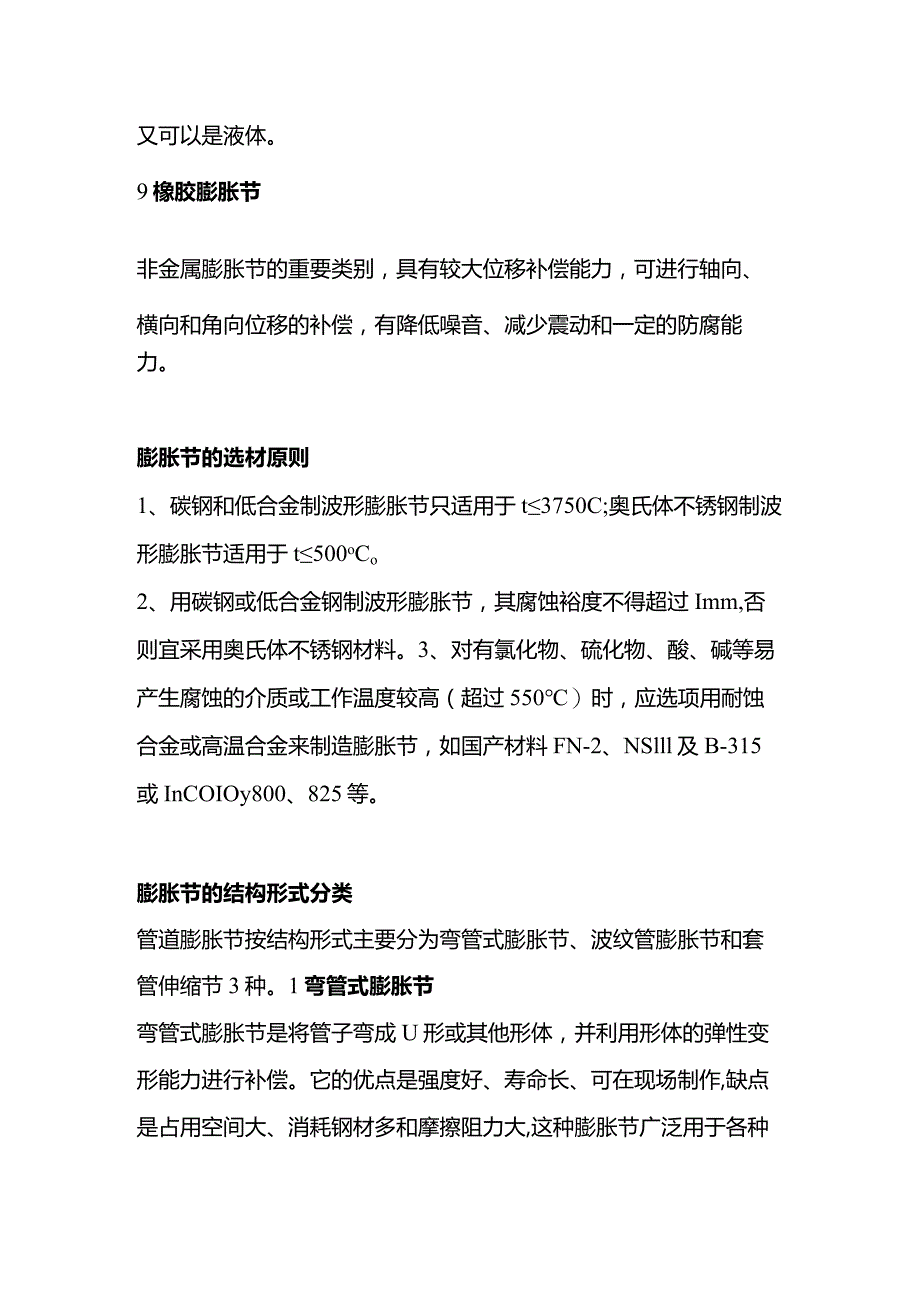

3、非金属膨胀节耐磨耐腐蚀性能比较好，相对来说，同等条件下非金属膨胀节的寿命会比金属膨胀节的寿命要长。7使用压力得益于柔性设计及其使用的特殊材质，非金属膨胀节可以承受更大的工作压力。8使用介质金属膨胀节适用于液体、气体、粉体。非金属膨胀节既可以是气体，又可以是液体。9橡胶膨胀节非金属膨胀节的重要类别，具有较大位移补偿能力，可进行轴向、横向和角向位移的补偿，有降低噪音、减少震动和一定的防腐能力。膨胀节的选材原则1、碳钢和低合金制波形膨胀节只适用于t3750C;奥氏体不锈钢制波形膨胀节适用于t500oCo2、用碳钢或低合金钢制波形膨胀节，其腐蚀裕度不得超过Imm,否则宜采用奥氏体不锈钢材料。3、对有氯
4、化物、硫化物、酸、碱等易产生腐蚀的介质或工作温度较高（超过550）时，应选项用耐蚀合金或高温合金来制造膨胀节，如国产材料FN-2、NSlll及B-315或InCOIOy800、825等。膨胀节的结构形式分类管道膨胀节按结构形式主要分为弯管式膨胀节、波纹管膨胀节和套管伸缩节3种。1弯管式膨胀节弯管式膨胀节是将管子弯成U形或其他形体，并利用形体的弹性变形能力进行补偿。它的优点是强度好、寿命长、可在现场制作,缺点是占用空间大、消耗钢材多和摩擦阻力大,这种膨胀节广泛用于各种蒸汽管道上。2波纹管膨胀节波纹管膨胀节是用金属波纹管制成的一种膨胀节。它能沿轴线方向伸缩，也允许少量弯曲，用在管道上进行轴向长度补偿。使用时在波纹管两端设置有保护拉杆或保护环，在与它联接的两端管道上设置导向支架。另外还有转角式和横向式膨胀节，可用来补偿管道的转角变形和横向变形。这类膨胀节的优点是节省空间和材料，便于标准化和批量生产，缺点是寿命较短，一般用于温度和压力不很高、长度较短的管道上。3套管伸缩节套管伸缩节由能够作轴向相对运动的内外套管组成，内外套管之间采用填料函密封。使用时保持两端管子在一条轴线上移动，在伸缩节的两端装设导向支架。它的优点是对流体的流动摩擦阻力小，结构紧凑;缺点是密封性较差，对固定支架推力较大。套管伸缩节主要用于水管道和低压蒸汽管道。
