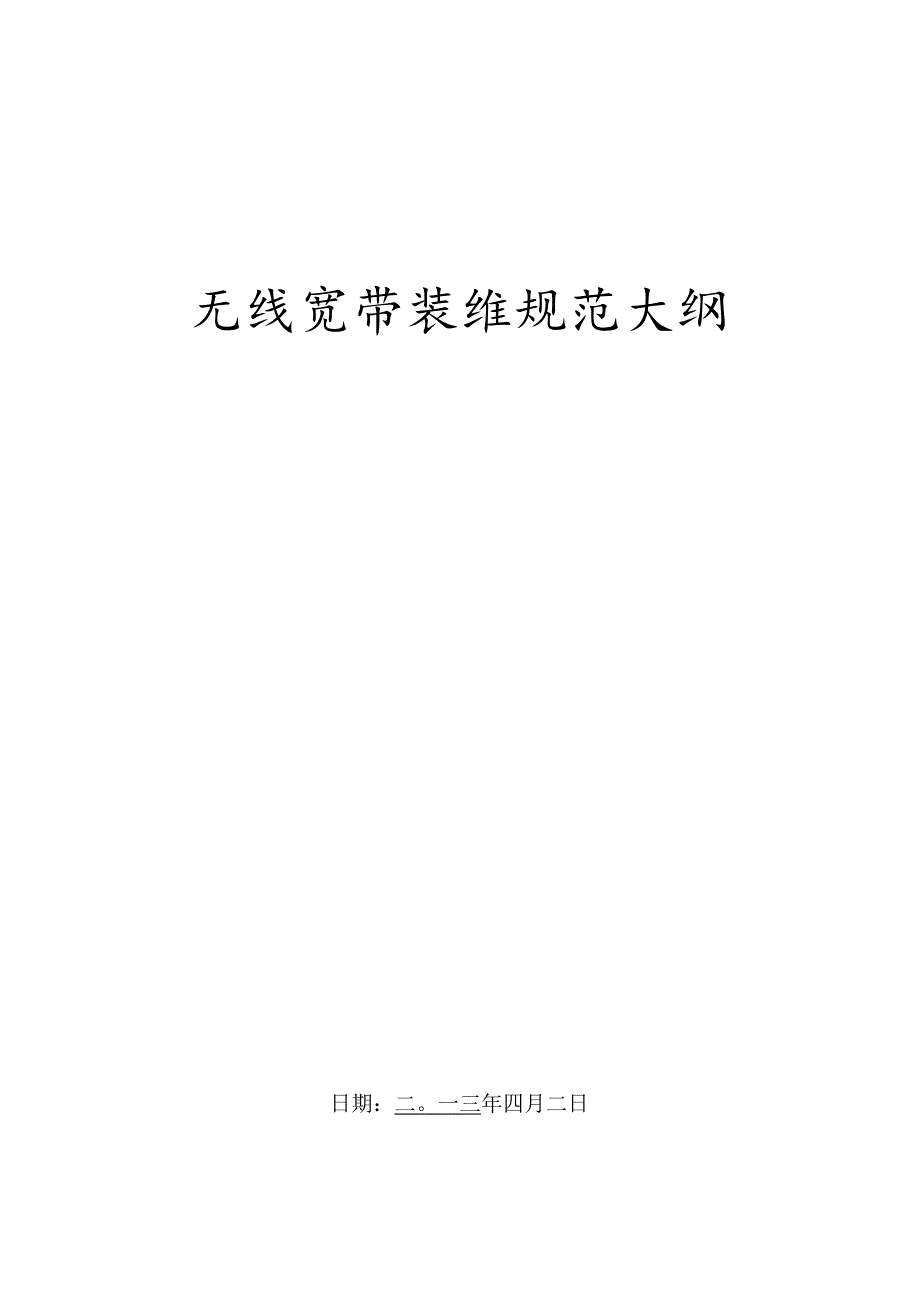

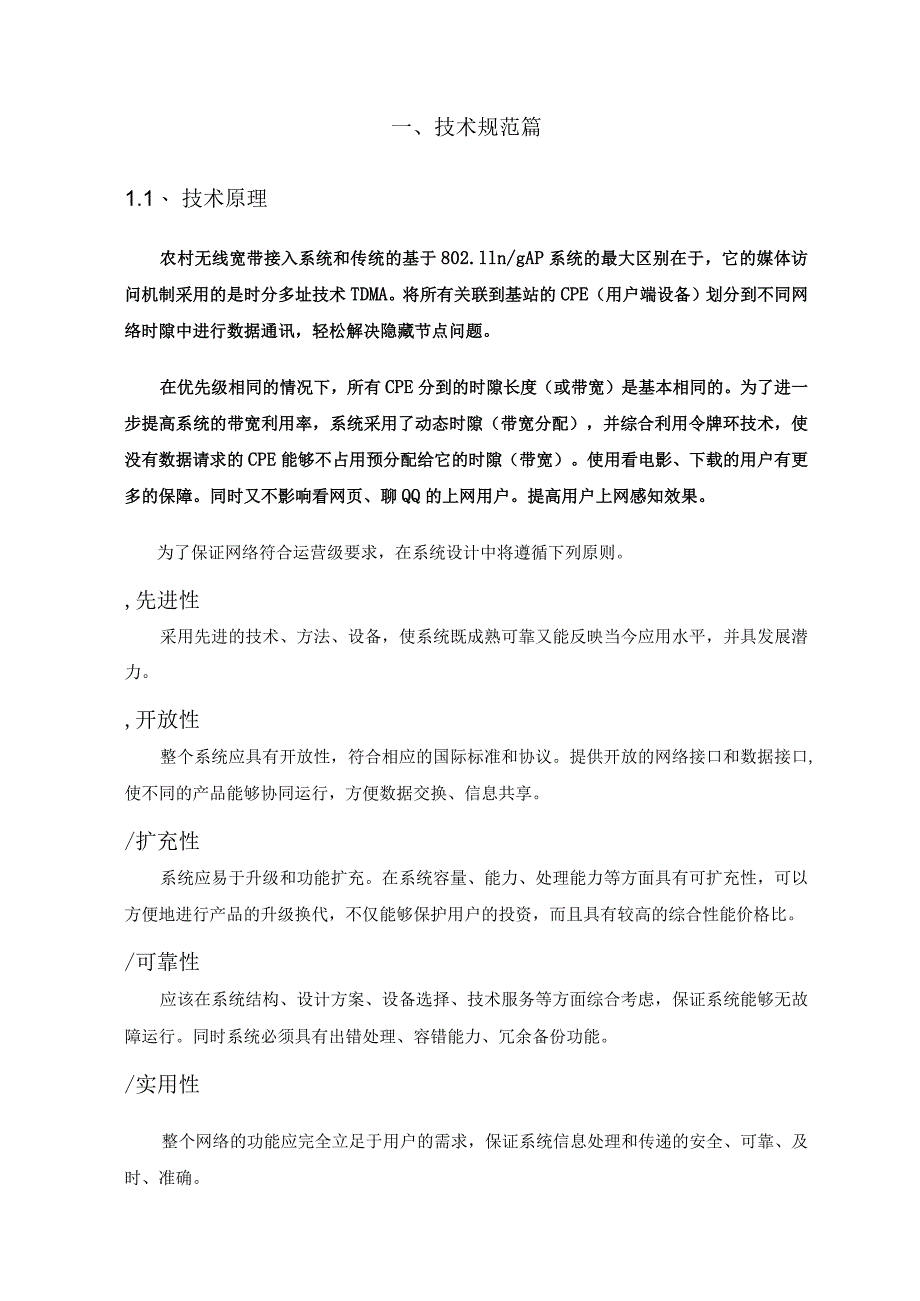

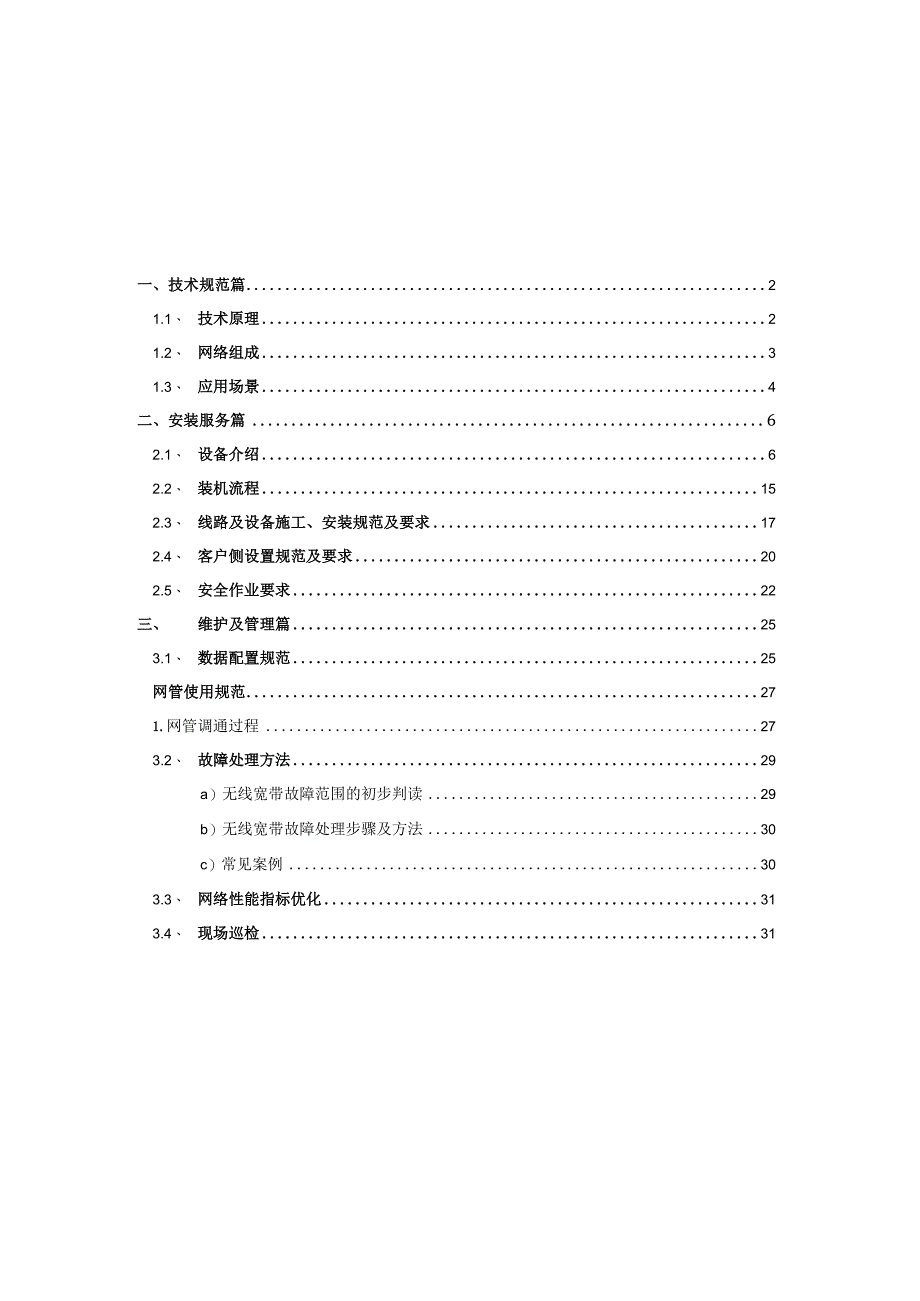

1、无线宽带装维规范大纲日期：二。一三年四月二日一、技术规范篇21.1、 技术原理21.2、 网络组成31.3、 应用场景4二、安装服务篇62.1、 设备介绍62.2、 装机流程152.3、 线路及设备施工、安装规范及要求172.4、 客户侧设置规范及要求202.5、 安全作业要求22三、维护及管理篇253.1、 数据配置规范25网管使用规范271.网管调通过程273.2、 故障处理方法29a）无线宽带故障范围的初步判读29b）无线宽带故障处理步骤及方法30c）常见案例303.3、 网络性能指标优化313.4、 现场巡检31一、技术规范篇1.1、 技术原理农村无线宽带接入系统和传统的基于802.l
2、ln/gAP系统的最大区别在于，它的媒体访问机制采用的是时分多址技术TDMA。将所有关联到基站的CPE（用户端设备）划分到不同网络时隙中进行数据通讯，轻松解决隐藏节点问题。在优先级相同的情况下，所有CPE分到的时隙长度（或带宽）是基本相同的。为了进一步提高系统的带宽利用率，系统采用了动态时隙（带宽分配），并综合利用令牌环技术，使没有数据请求的CPE能够不占用预分配给它的时隙（带宽）。使用看电影、下载的用户有更多的保障。同时又不影响看网页、聊QQ的上网用户。提高用户上网感知效果。为了保证网络符合运营级要求，在系统设计中将遵循下列原则。,先进性采用先进的技术、方法、设备，使系统既成熟可靠又能反映当
3、今应用水平，并具发展潜力。,开放性整个系统应具有开放性，符合相应的国际标准和协议。提供开放的网络接口和数据接口,使不同的产品能够协同运行，方便数据交换、信息共享。/扩充性系统应易于升级和功能扩充。在系统容量、能力、处理能力等方面具有可扩充性，可以方便地进行产品的升级换代，不仅能够保护用户的投资，而且具有较高的综合性能价格比。/可靠性应该在系统结构、设计方案、设备选择、技术服务等方面综合考虑，保证系统能够无故障运行。同时系统必须具有出错处理、容错能力、冗余备份功能。/实用性整个网络的功能应完全立足于用户的需求，保证系统信息处理和传递的安全、可靠、及时、准确。/安全性网络系统必须具有高度的安全性和
4、保密性，通过设置分级保护、控制数据存取的权限，防止对系统的非法侵入。/可维护性提供有效的网络管理和系统监控、调试、诊断技术，保证系统维护管理简明、方便、有效。深圳通则农村无线宽带接入系统的技术优势 接入覆盖区域大（以接入基站为中心2KM半径） 接入家庭用户多（在体验效果保证的情况下，同时在网服务可达100户） 系统净可用带宽到达80100Mbps 抗干扰能力强，可用度高 每用户业务带宽稳定、时延均衡、没有短板效应 系统综合成本低，但用户平均投入少，易于形成经济规模 具备专有网管系统具备流量控制、用户隔离、接收电平阈值设定等多种运营需要的功能1.2、网络组成无线网络覆盖范围内的宽带用户，通过CP
5、E（多功能无线网络接入终端）及无线数据传输链路，接入宽带网络，如下图所示：天线宽带用户通过安装在楼顶的CPE,建立与基站通信的无线网络数据传输链路。用户的上网终端（台式电脑或者笔记本电脑）通过网线，直接连接安装在楼顶的CPE,通过PPPOE方式拨号上网，宽带网络权限，由中国移动的数据中心统一管理。1.3、应用场景随着网络应用的不断深入，人们对网络的依赖性也越来越强，已经成为人们工作和生活中不可少的工具了。但是随着环境的不断变化和需求方式的更新，移动成为了网络应用新的趋势，而当前的有线网络固有的使用盲点渐渐显现出来，如：环境的局限性、非灵活性的服务方式等等。无线网络解决方案作为有线网络的补充形式
6、，越来越为业界认可，它可以提供灵活、便捷的网络解决方案，摆脱有线网络的环境局限，丰富了宽带网络的组网方式。无线网络在原有有线网络的基础上充分发挥无线技术的优势，具有高度的空间自由性和网络灵活性，避免了大规模铺设线缆，有效的节省了施工费用，并且缩短建设周期。无线网与有线网的配合使用，主要适用于用户终端较多，用户分布范围较大而信息点分布稀疏的场所、环境恶劣或其它不适合铺设线缆等场所，有助于简化网络结构，增加网络的扩展性和灵活性，使用户共享一个先进、高效、稳定可靠的网络平台。根据一些地市在农村先行开展农村宽带接入业务的试点情况看，农村宽带业务具备一些明显的特点:（1）农村用户基本以家庭为上网单位，很
7、少使用笔记本和手机上网，（2）农户希望开通稳定、低价的宽带，（3）使用习惯多集中在视频、信息查询和网页浏览等较为有限的方面。（4）以农村家庭上网为对象的农村宽带接入用户忠诚度较高，业务收入稳定（5）较为接受以包年为形式的收费方式（6）相比城市WLAN无线热点覆盖，因竞争烈度较低，其经济效益更为明显，业务发展更可预测（7）区域大，用户相对分散，适合以村庄以及乡镇周边的基站为中心的大区域覆盖接入移动投入基站设备和宽带资源，对农户以“年租加终端押金”的方式提供服务,投入弹性且可控，回收期很短，可以很快进入盈利的良性循环。农村宽带业务开展的经验和现有系统的应用情况，以及前述可行性分析汇报旨在更好地说明
8、移动公司发展大区域农村无线宽带接入服务的社会效益及经济效应。具体的市场实际情况和经济性分析，以及不同技术方案的比较另行提供。基站端用户端二、安装服务篇2.1、设备介绍基站设备TZWF-IO-WBs农村无线宽带接入设备是一款成本低廉、安装快捷的“最后一公里”网络接入设备，是专门为室外大区域分散用户条件构建优化无线宽带网络而设计的高性能无线宽带接入设备,特别适合配合移动蜂窝网络室外部署。TZWF-IO-WBs农村无线宽带接入设备使用了多天线结合外置同轴电缆供电双向线性放大器的无线天馈配置，设备可在各种覆盖环境下自动调整频点，实现大范围无线网络覆盖，其独特的主控协调机制使得部署无线蜂窝结构网络时相互
9、间的干扰影响大大减少；专有的BS模式下多址技术的采用、结合对应CPE单元,使得大区多用户间的影响完全避免，中心基站接收信噪比大大改善，抗干扰能力大大提高；数据传输延时小且平稳，有效支持实时业务应用。TZWF-Io-WBS农村无线宽带接入设备采用的创新性系统架构和Linux嵌入式高速运算系统，独特地将多达3个高功率无线AP/BS单元，由主控单元协调融合为一体，在满足高带宽网络覆盖的同时，满足大区域多用户无线接入运营的需要。其丰富的运营管理功能、业务适应性以及优异的蜂窝覆盖效果可以最大限度地缩短投入回收周期，有效保护运营商的投资。TZWF-Io-WBS农村无线宽带接入设备在现有的2G/3G蜂窝网络
10、中部署时，在每个蜂窝内安装一台TZWF-Io-WBS即可以实现三个WiFi信道的捆绑覆盖，为该区域内的WLAN宽带用户提供共计3*72Mbps以上的物理层高速网络接入。TzwF-IO-NTCPE,是一款多频段高性价比室外一体化超高速无线桥接终端，内置12dBi板状天线，适合03公里以内的大部份点对多点、无线中继透明桥接网络应用。9-18V超宽电压支持设计，使您几乎可以使用任何现有电源，2312-2732MHz的宽频支持。其网络传输速度可以达到IEEE802.IlG2.4G无线桥接设备的34倍，产品可靠稳定，完全解决产品使用的后顾之忧，其天线的宽角度设计有利于一对多以及无线覆盖。深圳通则技术股份
11、有限公司农村无线宽带设备主要由基站设备WBS和用户设备CPE两部分组成，当前公司开始批量生产的WBS有以下四种型号：1）、TZWf-IO-WBS-A:2.4G单流；2）、TZWf-IO-WBS-B:2.4G双流；3）、TZWf-IO-WBS-C:2.4G单流+5.8G单流；4）、TZWF-IO-WBs-D:2.4G双流+5.8G单流。TZWF-10-WBS-A基站设备：主机WBS、馈线、天线、避雷器（后面出厂的没有避雷器，底线直接由WBS外壳接地）。设备名称设备型号数量WBSTZWFTO-WBS-A1个天线2.4G单流板状定向天线3根馈线7/8馈线3根（避雷器）射频避雷器3个设备接线图如下:说
12、明：a、三根2.4G单流天线。带宽为3*72.2M,即总的空口带宽为216.6M,提供2M用户3*20个或4M用户3*10个，共60个2M用户或30个4M用户。b、其中192.168.L230管理无线单元1（2.4G,12信道），192.168.1.222管理无线单元2（2.4G,7信道）,192.168.L223管理无线单元3（2.4G,2信道）。无tl儿无线配置JF Mffl 既收靖效或*-oo. 8M4 (SM I 30 泡aH分比(XF8) : M10星用耐间(40t).SSlD )JbotaaJ M.bota 见 2 、jboung_3E ()2S6TT Mal)26TPWZW. 1
13、.230Al13*拄* rcBMft2男2619ZW. 1.222T 二SIBW2M- IMXK,M.LiM2C功-8中所*4 i Oi e中学客户不冷俄设中:-UUMCf*GM效ITtt4MW*l.e-tTVW基站型号的识别:产品名称：WIFI无线网络基站产品型号：TZWF-IO-WBsCMIIT ID: 2011DP6693MAC地址： bo6Y7f7doooAA序列号：IOlAAOOOol深圳市通则技术股份者限公司TZWFTo-WBS-B基站设备：主机WBS、馈线、天线。设备名称设备型号数量WBSTZWf-IO-WBS-B1个天线2.4G双流板状定向天线3根馈线7/8馈线6根设备接线图如
