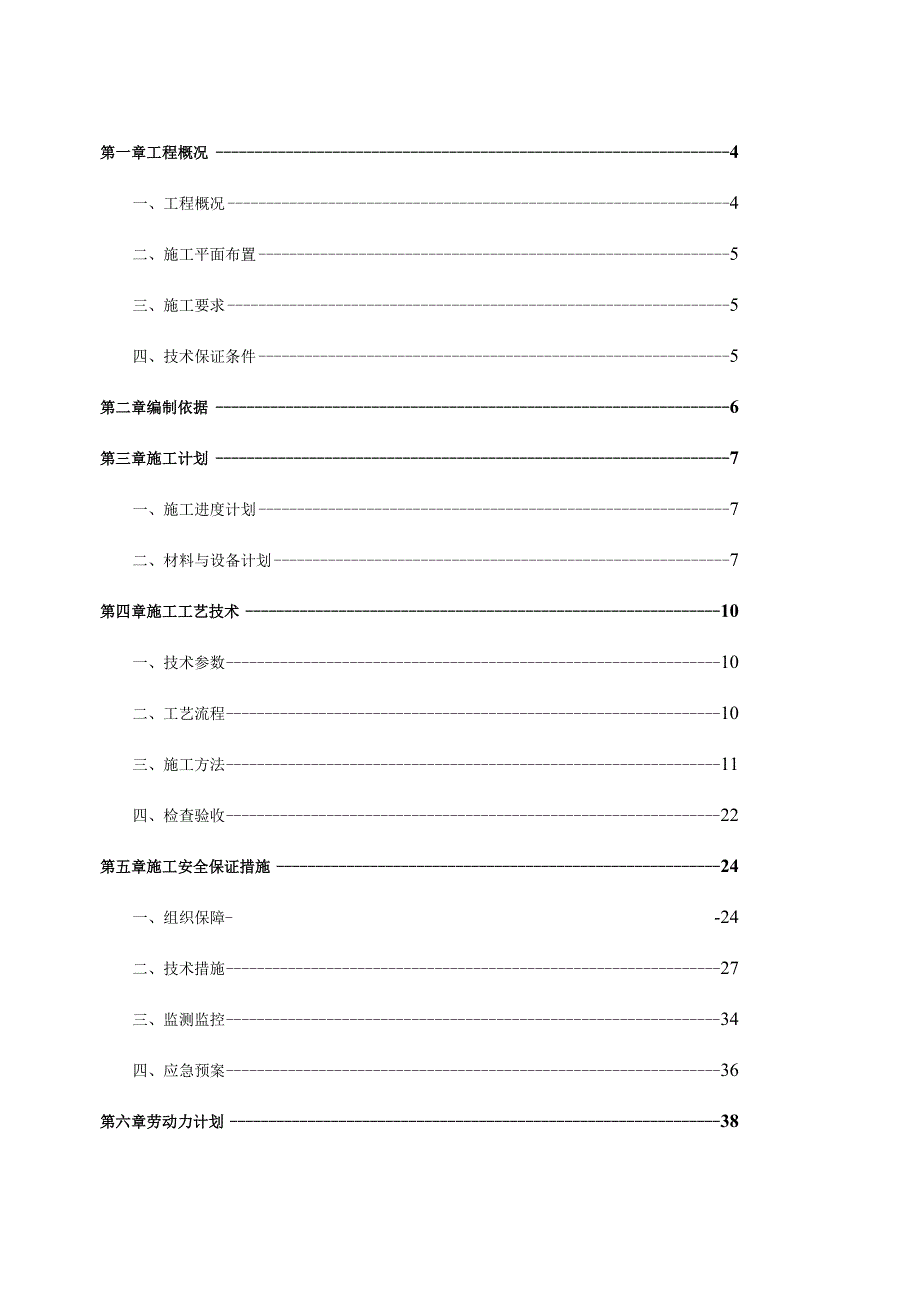

1、正安县农民集中住房安置项目一安场镇建政村郑家院子还房工程脚手架安全专项施工方编制人：职务:校对人：职务:审核人：职务:审批人：职务:第一章工程概况4一、工程概况4二、施工平面布置5三、施工要求5四、技术保证条件5第二章编制依据6第三章施工计划7一、施工进度计划7二、材料与设备计划7第四章施工工艺技术10一、技术参数10二、工艺流程10三、施工方法11四、检查验收22第五章施工安全保证措施24一、组织保障-24二、技术措施27三、监测监控34四、应急预案36第六章劳动力计划38一、专职安全生产管理人员38二、特种作业人员38第七章计算书及相关图纸39一、计算书39二、节点图51第一章工程概况一、
2、工程概况【工程概况应针对该危险性较大的分部分项工程的特点及要求进行编写】1、工程基本情况工程名称正安县农民集中住房安置项目一安场镇建政村郑家院子还房工程工程地点正安县安场镇建政村建筑面积(11)2)91200建筑高度(m)53.21总工期(天)366主体结构框剪地上层数17地下层数1标准层层高(m)3其它主要层i(m)5.52、各责任主体名称建设单位正安县城乡建设投资有限公司设计单位重庆市建筑工程设计研究院施工单位贵州中宇建工建设工程有限责任公司监理单位重庆华兴工程咨询有限公司贵州分公司项目经理XXX总监理工程师XXX技术负责人XXX专业监理工程师XXX二、施工平面布置三、施工要求1、脚手架的
3、设计力求做到结构安全可靠，造价经济合理。2、确保脚手架在使用周期内安全、稳定、牢靠。3、选用材料时，力求做到常见通用、可周转利用，便于保养维修。4、脚手架在搭设及拆除过程中要符合工程施工进度要求。操作人员需取得特殊作业人员资格上岗证。四、技术保证条件1、安全网络安全技术负责人一1监督施工全过程的安全生产，纠正违章；2配合有关部门殂滁施工不安全因素；3 .项目全员安全活动和安全教育；4 .监督劳保用品质量和使用。技术负责人1制定项目安全技术措施和分项工程安全施工方案；2督促安全措施落实；3.解决施工过程中的不安全技术问题。生产调度负责人L在安全前提下，合理安排生产计划；2组织施工安全技术措施的实
4、施。项目经理机械管理负责人L保证项目使用的各类机械安全运行；2.监督机械操作持证作业。消防管理负责人L保证防火设备设施齐全有效；2消除火灾隐患；3.负责现场消防管理工作。劳务管理负责人L保证进场施工人员安全技术素质；二控制加班加点，保证劳逸结合；3提供必须劳保用品，确保安全。一其他有关部门L财务部门保证安全措施项目的经费；2.卫生、行政部门保证工人生活基本条件，确保工人身心健康。2、脚手架的搭设和拆除需严格执行该专项施工方案。第二章编制依据1、建筑施工脚手架实用手册2、建筑地基基础设计规范GB50007-20113、建筑结构荷载规范GB50009-20124、混凝土结构设计规范GB50010-
5、20105、钢结构设计规范GB50017-20036、木结构设计规范GB50005-20037、建筑施工安全检查标准JGJ59-20118、建筑施工高处作业安全技术规范JGJ80-20169、建筑施工扣件式钢管脚手架安全技术规范JGJ130-201110、 建筑施工临时支撑结构技术规范JGJ300-201311、 危险性较大的分部分项工程安全管理办法（建质200987号文）12、 建设工程安全生产管理条例国务院令第393号13、 本工程设计图纸14、 本工程施工组织设计第三章施工计划一、 施工进度计划二、 材料与设备计划1、脚手架钢管应采用现行国家标准直缝电焊钢管GB/T13793或低压流体输
6、送用焊接钢管GB/T3091中规定的Q235普通钢管，钢管的钢材质量应符合现行国家标准碳素结构钢GB/T700中Q235级钢的规定。每根钢管的最大质量不应大于25.8kg。新钢管表面应平直光滑，不应有裂缝、结疤、分层、错位、硬弯、毛刺、压痕和深的划道，钢管要有产品质量合格证、质量检验报告，钢管材质检验方法应符合现行国家标准金属拉伸室温拉伸试验方法GB/T228的有关规定,质量和钢管外径、壁厚、端面等的偏差应符合建筑施工扣件式钢管脚手架安全技术规范JGJ130的有关规定，应涂有防锈漆。旧钢管表面锈蚀深度、钢管弯曲变形应符合建筑施工扣件式钢管脚手架安全技术规范JGJ130的有关规定。锈蚀检查应每年
7、一次。检查时，应在锈蚀严重的钢管中抽取3根，在每根锈蚀严重部位横向截断取样检查，当锈蚀深度超过规定值时不得使用。钢管上严禁打孔。2、扣件应采用可锻铸铁或铸钢制作，其质量和性能应符合现行国家标准钢管脚手架扣件GB15831的要求，采用其他材料制作的扣件，应经试验证明其质量符合该标准的规定后方可使用。扣件应有生产许可证、法定检测单位的测试报告和产品合格证。扣件进入施工现场应检查产品合格证，并应进行抽样复试。扣件在使用前应逐个挑选，有裂缝、变形、螺栓出现滑丝的严禁使用。扣件在螺栓拧紧扭力矩达65Nm时，不得发生破坏。新、旧扣件均应进行防锈处理。3、搭设架子前应进行保养，除锈并统一涂色，力求环保美观。
8、4、脚手板(1)、脚手板可用钢、木、竹材料制作、单块脚手板的质量不大于30kg；(2)、竹脚手板宜采用由毛竹或楠竹制作的竹串片板、竹笆板；竹串片脚手板应符合现行行业标准建筑施工木脚手架安全技术规范JGJ164的相关规定；(3)、冲压钢脚手板的材质应符合现行国家标准碳素结构钢GB/T700中Q235级钢的规定。新脚手板应有产品质量合格证，尺寸偏差应符合建筑施工扣件式钢管脚手架安全技术规范JGJ130的有关规定，且不得有裂纹、开焊与硬弯。新、旧脚手板均应涂防锈漆，应有防滑措施；(4)、木脚手架材质应符合现行国家标准木结构设计规范GB50005Ha级材质的规定。脚手板厚度不应小于50mm,两端宜各设
9、置直径不小于4mm的镀锌钢丝箍两道。宽度、厚度允许偏差应符合现行国家标准木结构工程施工质量验收规范GB50206的规定；不得使用扭曲变形、劈裂、腐朽的脚手架。5、安全网采用密目式安全立网，应符合下列要求：、网目密度不低于2000目100c;(2)、网体各边缘部位的开眼环扣必须牢固可靠，孔径不低于Imm；(3)、网体缝线不得有跳针、露缝，缝边应均匀；(4)、一张网体上不得有一个以上的接缝，且接缝部位应端正牢固；(5)、不得有断沙、破洞、变形及有碍使用的编织缺陷；(6)、阻燃安全网的续燃、阻燃时间均不得大于4s。使用的安全网必须有产品生产许可证和质量合格证，以及由相关建筑安全监督管理部门发放的准用
10、证；(7)、做耐贯穿试验不穿透，1.6x1.8m的单张网重量在3kg以上；(8)、颜色应满足环境效果要求，选用绿色；6、连墙件材料采用钢管或型钢制作，其材质应符合现行国家标准碳素钢结构GB/T700中Q235级钢或低合金高强度结构钢GB/T1591中Q345级钢的规定。主要材料参数表【扣件式脚手架】名称规格用途单位总需用量备注钢管6m48.mm2.8mm纵向水平杆、立杆、剪刀撑根XXXX租赁1.5mq48mm2.8nn横向水平杆、连墙件根XXXX租赁木脚手板3000mm200mm50mm脚手板与基础垫板块XXXX租赁扣件各杆件的连接个XXXX租赁安全网6m1.5m20000防坠张XXXX采购第
11、四章施工工艺技术一、技术参数【扣件式脚手架】脚手架搭设方式双排脚手架纵、横向水平杆布置方式纵向水平杆在上脚手架架体高度H(m)20脚手架钢管类型482.8立杆纵距或跨距la(m)1.5立杆横距lb(m)0.9立杆步距h(m)1.8双立杆计算方法按双立杆受力设计挡脚板2步1设脚手板2步1设横向斜撑5跨1设连墙件布置方式两步两跨连墙件连接方式螺栓连接地区贵州省遵义基本风压(kNm2)0.4安全网设置半封闭二、工艺流程【扣件式脚手架】场地平整、夯实T基础承载力实验、材料配备T定位设置通长脚手板、底座T纵向扫地杆T立杆T横向扫地杆T横向水平杆T纵向水平杆(格栅)T设置卸荷钢丝绳T立杆一横向水平杆一纵向
12、水平杆(格栅)一剪刀撑T连墙件一铺脚手板一扎防护栏杆一扎安全网三、 施工方法1、地基基础(1)、定距定位。根据构造要求在建筑物四角用尺量出内、外立杆离墙距离，并做好标记；用钢卷尺拉直，分出立杆位置，并用小竹片点出立杆标记；垫板、底座应准确地放在定位线上，垫板必须铺放平整，不得悬空。(2)、在搭设首层脚手架过程中，沿四周每框架格内设一道斜支撑，拐角处双向增设，待该部位脚手架与主体结构的连墙件可靠拉结后方可拆除。当脚手架操作层高出连墙件以上两步时，宜先立外排,后立内排。其余按以下构造要求搭设。(3)、本工程脚手架地基础部位应在回填土完后夯实，采用强度等级不低于C15的混凝土进行硬化，混凝土硬化厚度
13、不小于IOem。地基承载能力能够满足外脚手架的搭设要求(具体计算数据参阅脚手架计算书)，立杆垫板或底座面标高高于自然地坪50mm100mm,两侧设置排水沟，排水通畅。(4)、垫板尺寸采用长度不少于2跨、厚度不小于50mm、宽度不小于200mm的木垫板或槽钢。2、钢丝绳卸荷(5)、梁板内的受拉锚环，必须在混凝土达到设计强度的75%以上方可受力使用。拉钩、吊环一定要采用圆钢制作，不允许用螺纹钢筋。(6)、派工人扎接上部拉环的钢丝绳，至少采用3个卡头扎紧，钢丝绳扎头螺丝全要拧紧，不允许松动。(7)、对整个架体进行安全检查，发现钢丝绳松动、锈蚀或焊缝脱焊等情况时要立即进行修复，合格后方可继续使用。绳卡
14、问必为6d-7dd为何丝绳直径钢丝绳绳卡做法3、立杆设置(1)、立杆采用对接接头连接，立杆与纵向水平杆采用直角扣件连接。接头位置交错布置，两个相邻立杆接头避免出现在同步同跨内，并在高度方向错开的距离不小于50cm；各接头中心距主节点的距离不大于步距的1/3。(2)、上部单立杆与下部双立杆交接处，采用单立杆与双立杆之中的一根对接连接。主立杆与副立杆采用旋转扣件连接，扣件数量不应少于2个。每根立杆底部应设置垫块，并且必须设置纵、横向扫地杆。纵向扫地杆应采用直角扣件固定在距底座上皮不大于20Omm处立杆上。横向扫地杆亦应采用直角扣件固定在紧靠纵向扫地杆下方立杆上。(3)、当立杆基础不在同一高度上时，必须将高处的纵向扫地杆向低处延长两跨与立杆固定，高低差不应大于1m。靠边坡上方的立杆轴线到边坡的距离不应小于500mm。(4)、立杆的垂直偏差应控制在不大于架高的1/400。(5)、开始搭设立杆时，每隔6跨设置一根抛撑，直至连墙件安装稳定后，方可根据情况拆除。(6)、立杆及纵横向水平杆构造要求
