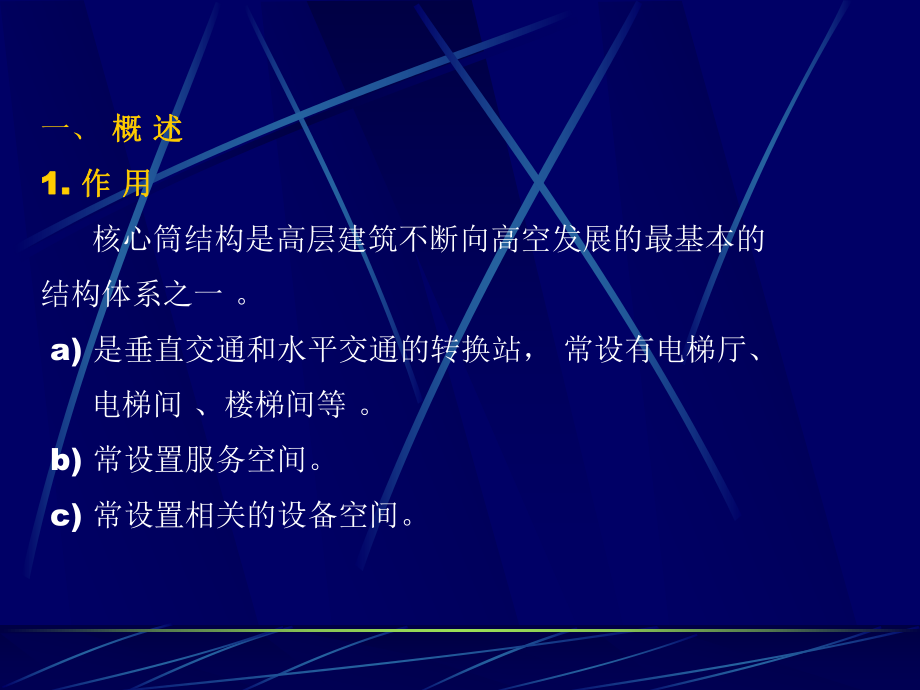

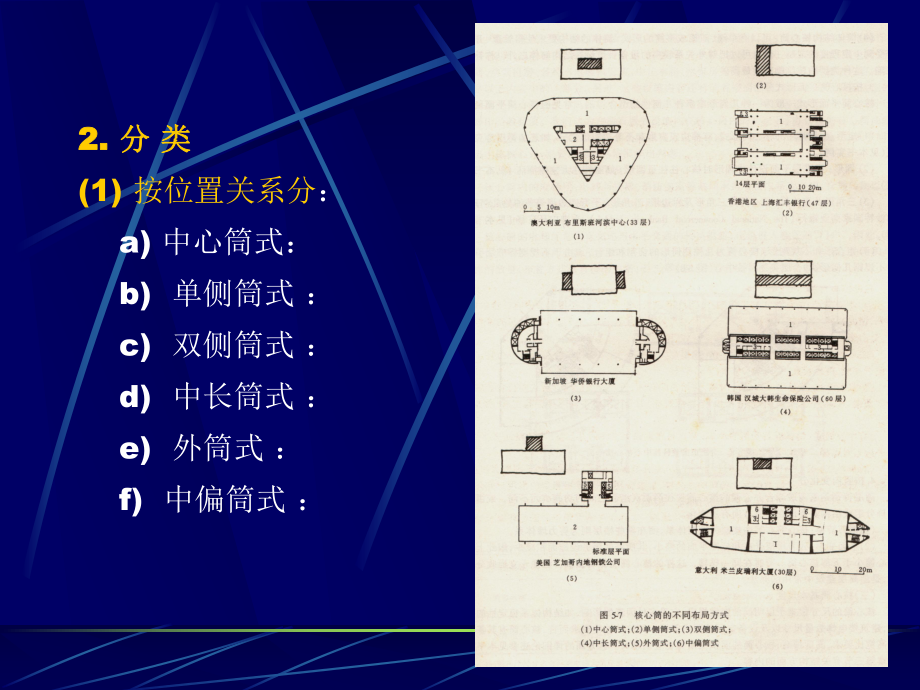

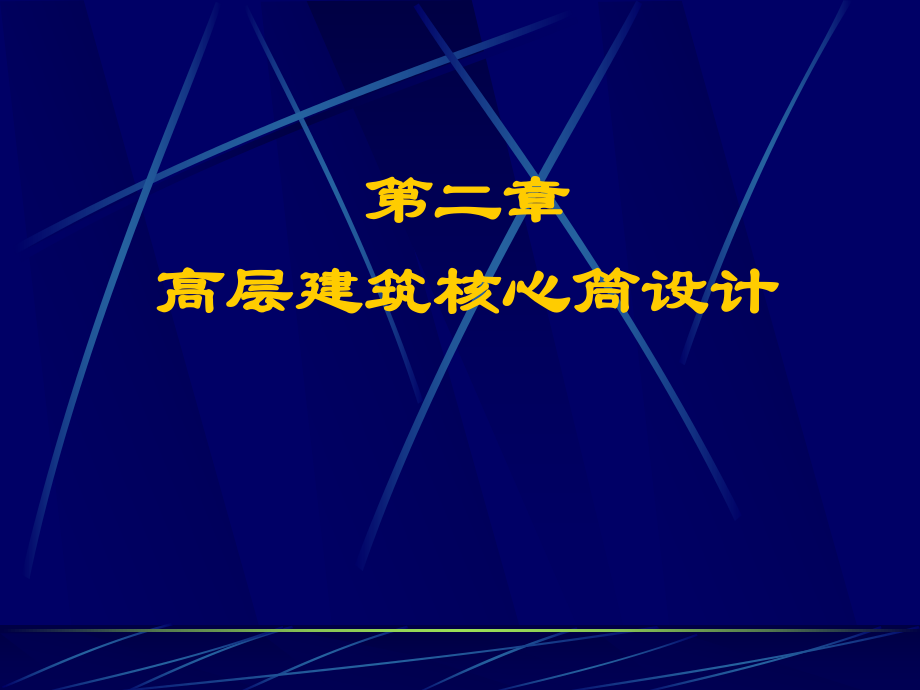

1、第二章第二章 高层建筑核心筒设计高层建筑核心筒设计一、 概概 述述1. 1. 作作 用用 核心筒结构是高层建筑不断向高空发展的最基本的结构体系之一 。 a) 是垂直交通和水平交通的转换站， 常设有电梯厅、 电梯间 、楼梯间等 。 b) 常设置服务空间。 c) 常设置相关的设备空间。2. 2. 分分 类类(1) 按位置关系分： a) 中心筒式： b) 单侧筒式 ： c) 双侧筒式 ： d) 中长筒式 ： e) 外筒式 ： f) 中偏筒式 ：合肥市美菱科技中心核心筒平面(2) 按结构类型分： a) 框架体系核心筒b) 剪力墙体系核心 筒 c) 框架剪力墙体系核心筒d) 筒体结构核心筒 (3) 按核
2、心筒平面形式分 ：a) 矩形(包括正方形)，最常 用的核心筒形式。b) 圆形 c) 三角形及多边形d) 组合形和不规则形 (4) 按竖向变化分 a) 框剪转换：b) 平面变形：是超高层建筑中常用的办法 。 3. 3. 核心筒基本尺度核心筒基本尺度 核心筒的尺寸很难予以明确的定量规定。影响因素： 结构体系稳定性的要求，电梯数量尺寸、 设备空间的要求等。 二、二、 核心筒内电梯与电梯厅设计核心筒内电梯与电梯厅设计 核心筒内的电梯厅、电梯与楼梯、消防前室等共同承担着楼内垂直交通、交通转换以及安全疏散等功能，是高层建筑最为活跃的动线。1. 1. 电梯厅电梯厅(1) 要求：a) 功能单一，面积紧凑，以利
3、于提高建筑使 用面积。 b) 电梯厅宽度桥厢进深(2) 电梯厅的面积与电梯的数量、布置方式有直接关系。(3) 电梯厅基本尺寸要求 2. 2. 电梯布置电梯布置(1) 电梯分类电梯分类a) 按用途分：客运电梯、货运电梯、客货运两用电梯、 医用电梯。b) 按运行速度分： 常用客运电梯运行速度为1米/秒 高速客运电梯运行速度为1.52.5米/秒 货运电梯运行速度为0.5米/秒C) 客运电梯按载客量分为：7人、14人和21人等几种。 l结论结论：一栋高层建筑内设置二台二台客运电梯是最基本 要求，其中一台为消防电梯，平时兼作客 运电梯使用。l消防电梯在什么情况下设置、设置数量及规定，详见 高层民用建筑设
4、计防火规范。(2) (2) 电梯布置的原则电梯布置的原则a) a) 应集中布置，不宜分散布置。b) 使用方便。c) 分层分区使用。d) 主要通道应与电梯厅分隔开布置，做到互不影响。(3) 电梯服务层的分区电梯服务层的分区l 分区分段的目的充分利用电梯的输送能力。l分区的优点： a) 增大输送能力。b) 充分发挥电梯的优越性。c) 低层、中层机房上部，仍可作为出租面积。d) 降低造价。l电梯分区分段的标准：a) 10层，采用单区服务，10层，采用分区服务。b) 分区时考虑乘客在桥厢内停留的时间标准。c) 通过计算确定。(4) 电梯数量与速度电梯数量与速度l 数量的确定可通过计算或参考已建同类建筑
5、来确定l数量确定涉及因素： a) 建筑的功能、性质(旅馆、办公、住宅等)b) 层数c) 客流量(服务人数)d) 电梯速度e) 电梯服务质量f) 电梯服务人数(桥厢规格)g) 等候时间(时间标准)h) 投资(经济标准)(5) 观光电梯标志着竖向交通工具从单一功能到多 功能的发展最早：观光电梯用于高耸的电视塔60年代：建造高层旅馆 中庭诞生 观光电梯l 优点：a) 能与巨大的室内、室外空间交流 b) 成为活动的雕塑 c) 主要组景因素 d) 是人感受空间的重要工具之一l缺点：造价高l布置方式：a) 观光电梯与电梯厅合一 (海特摄政旅馆客房层平面)b) 分列式 (阿特兰大桃树广场旅馆客房层平面)c)
6、 综合式 (上海华亭宾馆平面)海特摄政旅馆客房层平面阿特兰大桃树广场旅馆客房层平面上海华亭宾馆平面 电梯机房和电梯井道: a) 井道一般要求 b) 机房一般要求 3. 3. 高层建筑中楼梯设置高层建筑中楼梯设置(1) 作用：a) 作为下面几层，特别是二、三层的主要垂 直交通工具。 b) 作为间层之间的交通 c) 作为必要的局部垂直交通(跃廊式住宅中) d) 作为疏散通道(非常情况下、发生火灾时)(2) 位置与数量 兼顾安全和方便两个方面，满足高规要求。一般规定详高规.a) 房间出口到疏散口(即疏散楼梯)的距离.详高规.b) 每层楼应有两部楼梯(可采用剪刀楼梯)。c) 楼梯位置与电梯的关系要适当l布置方案： 楼梯放在电梯对面 楼梯环绕电梯井 楼梯在电梯的背面或侧面 楼梯的休息平台与电梯厅相结合
