《焊接工艺规程API5L-B.docx》由会员分享，可在线阅读，更多相关《焊接工艺规程API5L-B.docx（6页珍藏版）》请在第壹文秘上搜索。

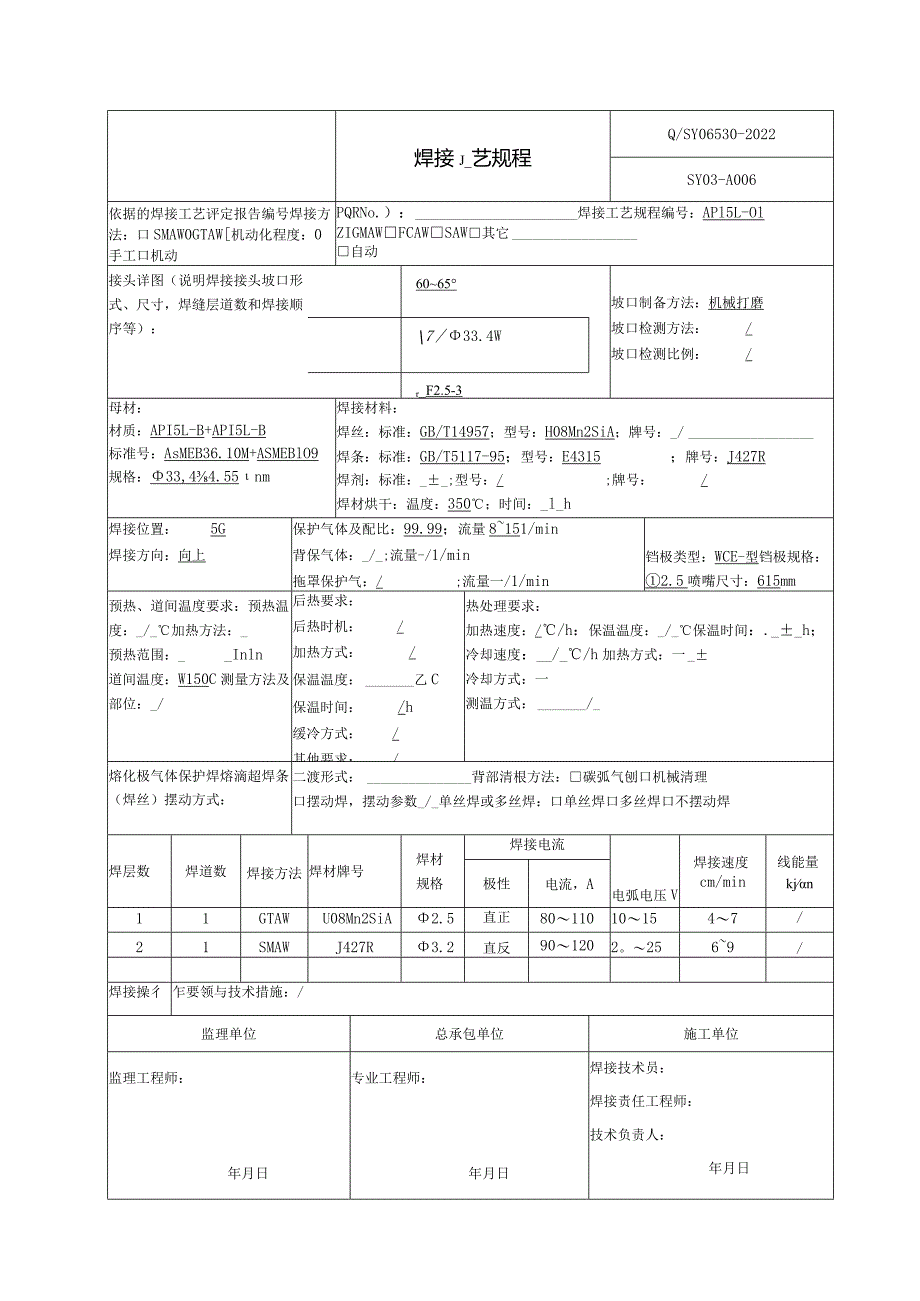

1、焊接J_艺规程Q/SY06530-2022SY03-A006依据的焊接工艺评定报告编号焊接方法：口SMAW0GTAW机动化程度：0手工口机动PQRNo.）：焊接工艺规程编号：APl5L-OlZIGMAWFCAWSAW其它自动接头详图（说明焊接接头坡口形式、尺寸，焊缝层道数和焊接顺序等）：6065坡口制备方法：机械打磨坡口检测方法：/坡口检测比例：/733.4Wr_F2.5-3母材：材质：API5L-B+API5L-B标准号：AsMEB36.10M+ASMEBlO9规格：33,44.55nm焊接材料：焊丝：标准：GB/T14957；型号：H08Mn2SiA；牌号：_/焊条：标准：GB/T5117
2、-95；型号：E4315；牌号：J427R焊剂：标准：_;型号：/;牌号：/焊材烘干：温度：350；时间：_l_h焊接位置：5G焊接方向：向上保护气体及配比：99.99；流量8151/min背保气体：_/_;流量-/1/min拖罩保护气：/;流量一/1/min铛极类型：WCE-型铛极规格：2.5喷嘴尺寸：615mm预热、道间温度要求：预热温度：_/_加热方法：_预热范围：_Inln道间温度：W150C测量方法及部位：_/后热要求：后热时机：/加热方式：/保温温度：乙C保温时间：/h缓冷方式：/其他要求：/热处理要求：加热速度：/h：保温温度：_/_保温时间：._h；冷却速度：_/_/h加热方式

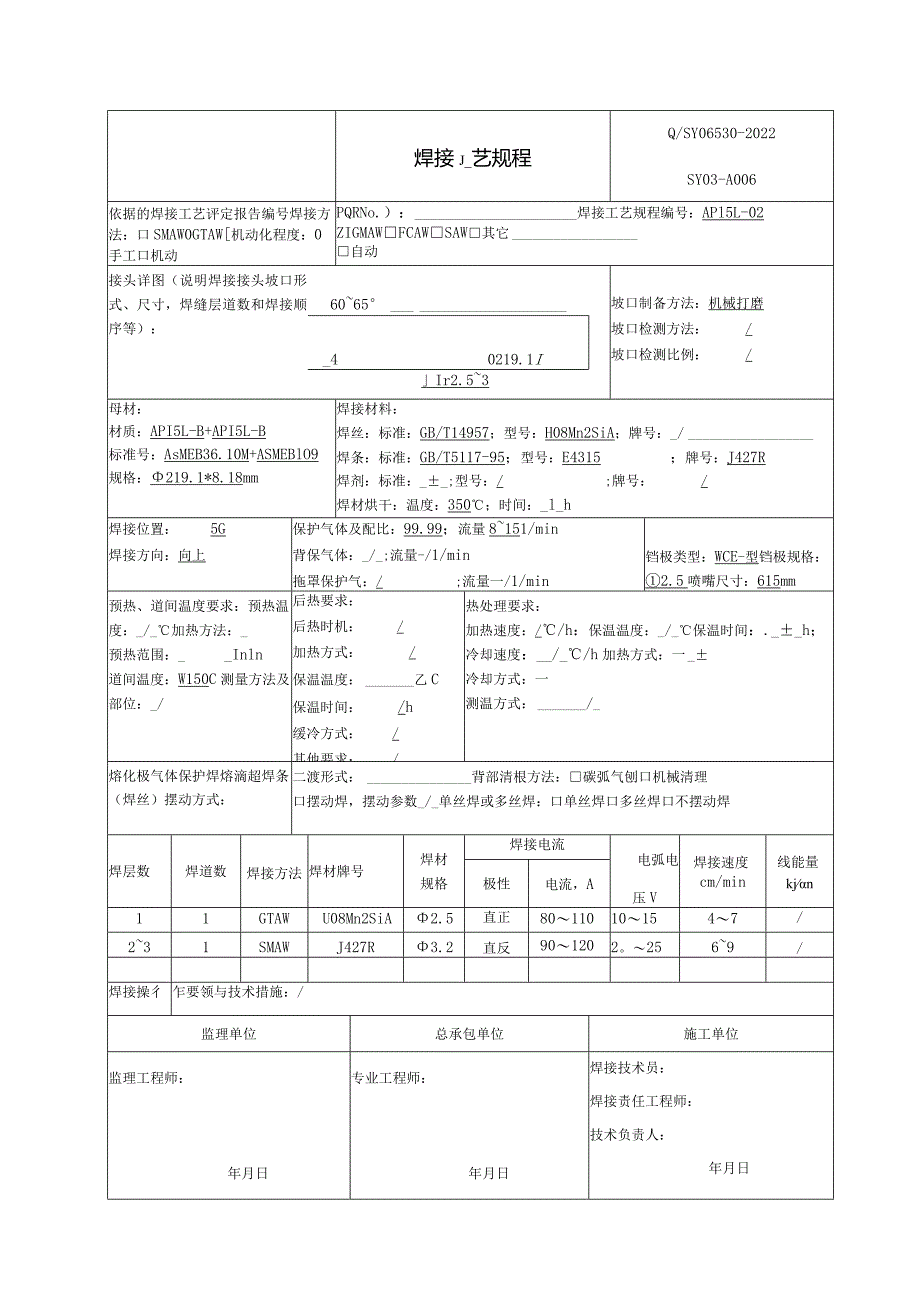

3、：一_冷却方式：一测温方式：/_熔化极气体保护焊熔滴超焊条（焊丝）摆动方式：二渡形式：背部清根方法：碳弧气刨口机械清理口摆动焊，摆动参数_/_单丝焊或多丝焊：口单丝焊口多丝焊口不摆动焊焊层数焊道数焊接方法焊材牌号焊材规格焊接电流电弧电压V焊接速度cm/min线能量kjn极性电流，A11GTAWU08Mn2SiA2.5直正80110101547/21SMAWJ427R3.2直反901202。2569/焊接操彳乍要领与技术措施：/监理单位总承包单位施工单位监理工程师：年月日专业工程师：年月日焊接技术员：焊接责任工程师：技术负责人：年月日焊接J_艺规程Q/SY06530-2022SY03-A006依
4、据的焊接工艺评定报告编号焊接方法：口SMAW0GTAW机动化程度：0手工口机动PQRNo.）：焊接工艺规程编号：APl5L-02ZIGMAWFCAWSAW其它自动接头详图（说明焊接接头坡口形式、尺寸，焊缝层道数和焊接顺序等）：6065坡口制备方法：机械打磨坡口检测方法：/坡口检测比例：/_40219.1IIr2.53母材：材质：API5L-B+API5L-B标准号：AsMEB36.10M+ASMEBlO9规格：219.1*8.18mm焊接材料：焊丝：标准：GB/T14957；型号：H08Mn2SiA；牌号：_/焊条：标准：GB/T5117-95；型号：E4315；牌号：J427R焊剂：标准：_
5、;型号：/;牌号：/焊材烘干：温度：350；时间：_l_h焊接位置：5G焊接方向：向上保护气体及配比：99.99；流量8151/min背保气体：_/_;流量-/1/min拖罩保护气：/;流量一/1/min铛极类型：WCE-型铛极规格：2.5喷嘴尺寸：615mm预热、道间温度要求：预热温度：_/_加热方法：_预热范围：_Inln道间温度：W150C测量方法及部位：_/后热要求：后热时机：/加热方式：/保温温度：乙C保温时间：/h缓冷方式：/其他要求：/热处理要求：加热速度：/h：保温温度：_/_保温时间：._h；冷却速度：_/_/h加热方式：一_冷却方式：一测温方式：/_熔化极气体保护焊熔滴超焊
6、条（焊丝）摆动方式：二渡形式：背部清根方法：碳弧气刨口机械清理口摆动焊，摆动参数_/_单丝焊或多丝焊：口单丝焊口多丝焊口不摆动焊焊层数焊道数焊接方法焊材牌号焊材规格焊接电流电弧电压V焊接速度cm/min线能量kjn极性电流，A11GTAWU08Mn2SiA2.5直正80110101547/231SMAWJ427R3.2直反901202。2569/焊接操彳乍要领与技术措施：/监理单位总承包单位施工单位监理工程师：年月日专业工程师：年月日焊接技术员：焊接责任工程师：技术负责人：年月日焊接一艺规程Q/SY06530-2022SY03-A006依据的焊接工艺评定报告编号焊接方法：0SMAW0GTAW机
7、动化程度：0手工口机动PQRNo.）：焊接工艺规程编号：APl5L-03ZIGMAWFCAWSAW口其它口自动接头详图（说明焊接接头坡口形式、尺寸，焊缝层道数60-50坡口制备方法：机械打磨坡口检测方法：/坡口检测比例：/和焊接顺序等）：V母273.1WI.2.A3母材：材质：API5L-B+API5L-B标准号：AsMEB36.10M+ASMEBlO9规格：273.1*9.27nm焊接材料：焊丝：标准：GB/T14957；型号：H08Mn2SiA；牌号：_/焊条：标准：GB/T5117-95；型号：E4315；牌号：J427R焊剂：标准：_;型号：/;牌号：/焊材烘干：温度：350；时间：_
8、l_h焊接位置：5G焊接方向：向上保护气体及配比：99.99；流量8151/min背保气体：_/_;流量-/1/min拖罩保护气：/;流量一/1/min铛极类型：WCE-型铛极规格：2.5喷嘴尺寸：615mm预热、道间温度要求：预热温度：_/_加热方法：_预热范围：_Inln道间温度：W150C测量方法及部位：_/后热要求：后热时机：/加热方式：/保温温度：乙C保温时间：/h缓冷方式：/其他要求：/热处理要求：加热速度：/h：保温温度：_/_保温时间：._h；冷却速度：_/_/h加热方式：/冷却方式：一测温方式：/_熔化极气体保护焊熔滴超焊条（焊丝）摆动方式：二渡形式：背部清根方法：碳弧气刨口
9、机械清理口摆动焊，摆动参数_/_单丝焊或多丝焊：口单丝焊口多丝焊口不摆动焊焊层数焊道数焊接方法焊材牌号焊材规格焊接电流电弧电压V焊接速度cm/min线能量kjn极性电流，A11GTAWU08Mn2SiA2.5直正8011010-1547/241SMAWJ427R3.2直反90120202569/焊接操彳乍要领与技术措施：/监理单位总承包单位施工单位监理工程师：年月日专业工程师：年月日焊接技术员：焊接责任工程师：技术负责人：年月日焊接艺规程Q/SY06530-2022SY03-A006依据的焊接工艺评定报告编号（PQRNo.）：焊接工艺规程编号：API5L-04焊接方法：0SMAW0GTAWGM
10、AWFCAWSAW口其它机动化程度：必手工口机动口自动接头详图（说明焊接接头c坡口形式、尺寸，焊缝层I4粕工口,向拉r11r=rW5坡口制备方法：机械打磨坡口检测方法：/坡口检测比例：_/_通致和焊俊顺厅等）：L126.7_2.53母材：材质：API5L-B+.I5L-B标准号：AsMEB36.10M+ASMEBI6.9规格：26.7*3.91mm焊接材料：焊丝：标准：GB/T14957;型号：H08Mn2SiA；牌号：_/焊条：标准：GB/T5117-95；型号：E4315；牌号：J427R焊剂：标准：_L_；型号：/；牌号：/焊材烘干：温度：3干C：时间：_l_h焊接位置：5G保护气体及配
11、比：99.99：流量8151/min鸨极类型：WCE-20焊接方向：向上背保气体：_/_；流量一/1/min铝极规格：2.5拖罩保护气：/流量/1/min喷嘴尺寸：615mm预热、道间温度要求：后热要求：热处理要求：预热温度：二后热时机：/加热速度：/h；保温温度：/加热方法：/加热方式：/保温时间：/h；冷却速度：/h预热范围：/mm保温温度：/_加热方式：/道间温度：150gC保温时间：/h冷却方式：/测量方法及部位：_/缓冷方式：/测温方式：/其他要求：/熔化极气体保护焊熔滴记t渡形式：背部清根方法：口碳弧气刨口机械清理焊条（焊丝）摆动方式：EI摆动焊，摆动参数/单丝焊或多丝焊：口单丝焊
12、口多丝焊口不摆动焊焊层数焊道数焊接方法焊材牌号焊材规格焊接电流电弧电压V焊接速度cm/min线能量kjn极性电流，A11GTAWH08Mn2SiA2.5直正8011010-1547/21SMAWJ427R3.2直反9012020-2569/焊接操作要领与技术措施：/监理单位总承包单位施工单位监理工程师：专业工程师：焊接技术员：焊接责任工程师：技术负责人：年月日年月日年月日焊接J_艺规程Q/SY06530-2022SY03-A006依据的焊接工艺评定报告编号焊接方法：0SMAW0GTAW机动化程度：0手工口机动PQRNo.）：焊接工艺规程编号：APl5L-04IGMAWFCAWSAW口其它口自动接头详图（说明焊接接头坡口形式、尺寸，焊缝层道数和焊接顺序等）：6065坡口制备方法：机械打磨坡口检测方法：/坡口检测比例：/48.31.gIOJL253母材：材质：API5L-B+API5LB标准号：AsMEB36.IOM+心MEBI6.9规格：48,3*5.0mm焊接材料：焊丝：标准：GB/T14957；型号：H08Mn2Si
