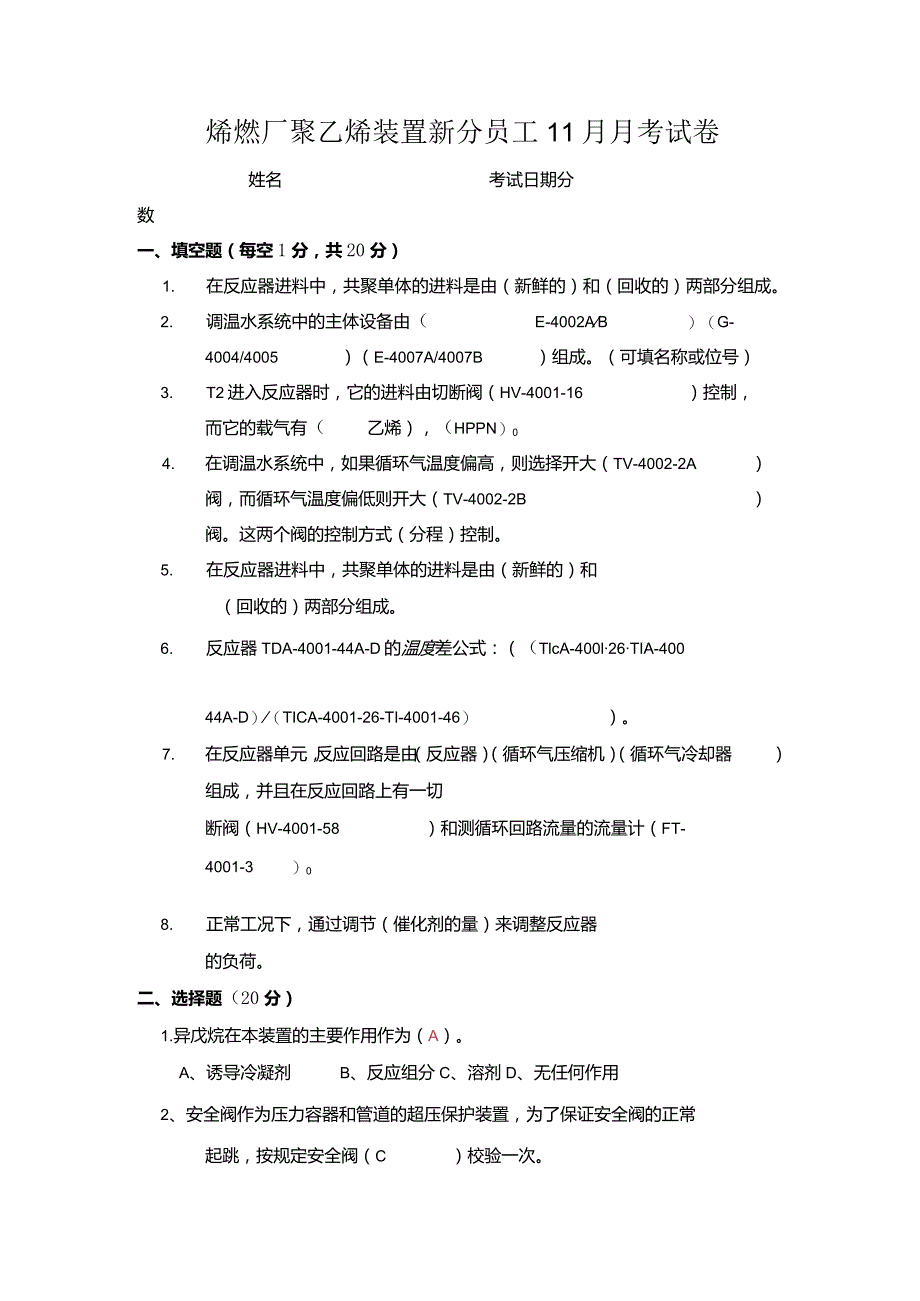

1、烯燃厂聚乙烯装置新分员工11月月考试卷姓名考试日期分数一、填空题（每空1分，共20分）1. 在反应器进料中，共聚单体的进料是由（新鲜的）和（回收的）两部分组成。2. 调温水系统中的主体设备由（E-4002AB）（G-4004/4005）（E-4007A/4007B）组成。（可填名称或位号）3. T2进入反应器时，它的进料由切断阀（HV-4001-16）控制，而它的载气有（乙烯），（HPPN）04. 在调温水系统中，如果循环气温度偏高，则选择开大（TV-4002-2A）阀，而循环气温度偏低则开大（TV-4002-2B）阀。这两个阀的控制方式（分程）控制。5. 在反应器进料中，共聚单体的进料是由（
2、新鲜的）和（回收的）两部分组成。6. 反应器TDA-4001-44A-D的温度差公式：（TlcA-400l26TIA-40044A-D）（TICA-4001-26-TI-4001-46）。7. 在反应器单元，反应回路是由（反应器）（循环气压缩机）（循环气冷却器）组成，并且在反应回路上有一切断阀（HV-4001-58）和测循环回路流量的流量计（FT-4001-3）08. 正常工况下，通过调节（催化剂的量）来调整反应器的负荷。二、选择题（20分）1.异戊烷在本装置的主要作用作为（A）。A、诱导冷凝剂B、反应组分C、溶剂D、无任何作用2、安全阀作为压力容器和管道的超压保护装置，为了保证安全阀的正常起

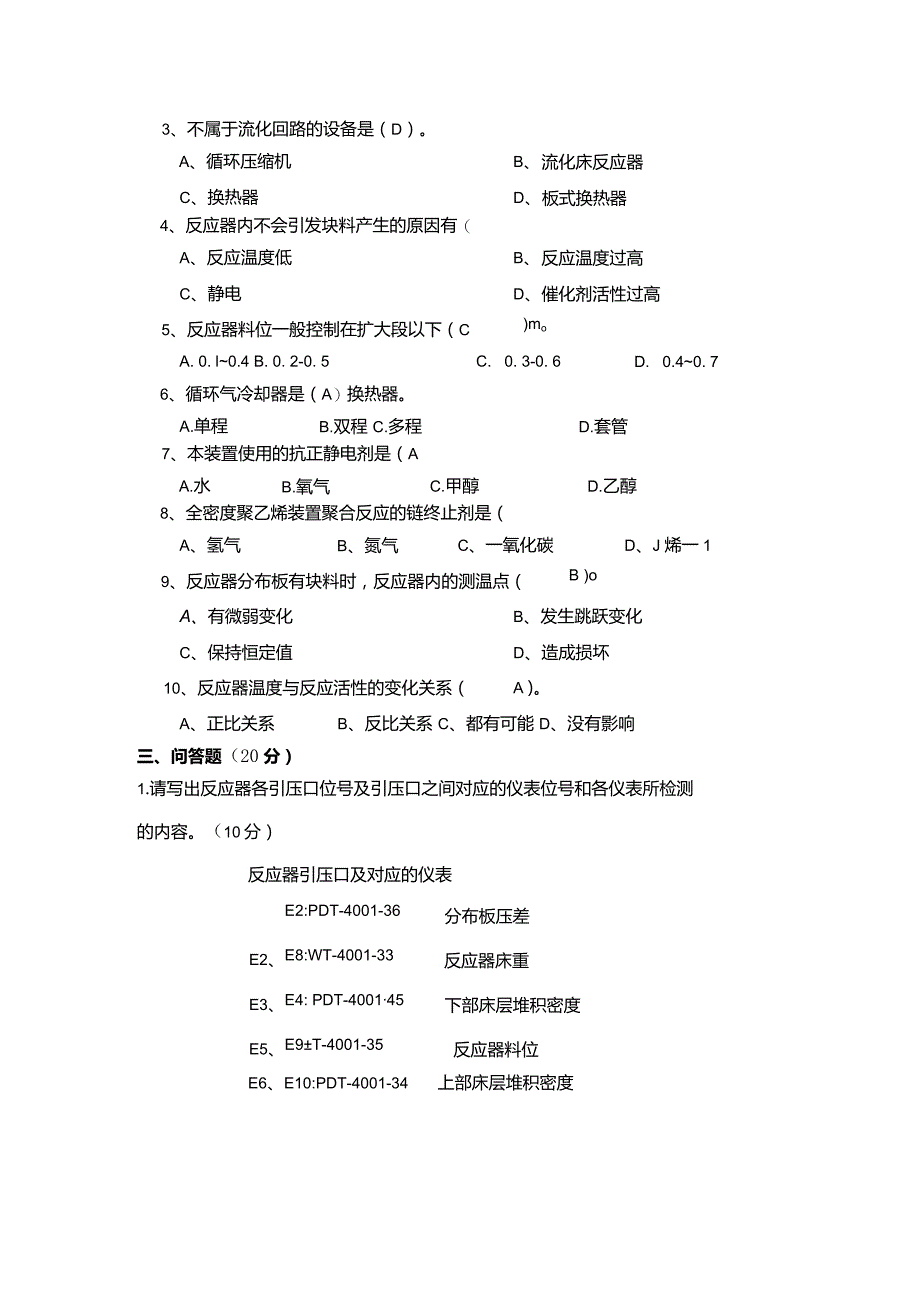

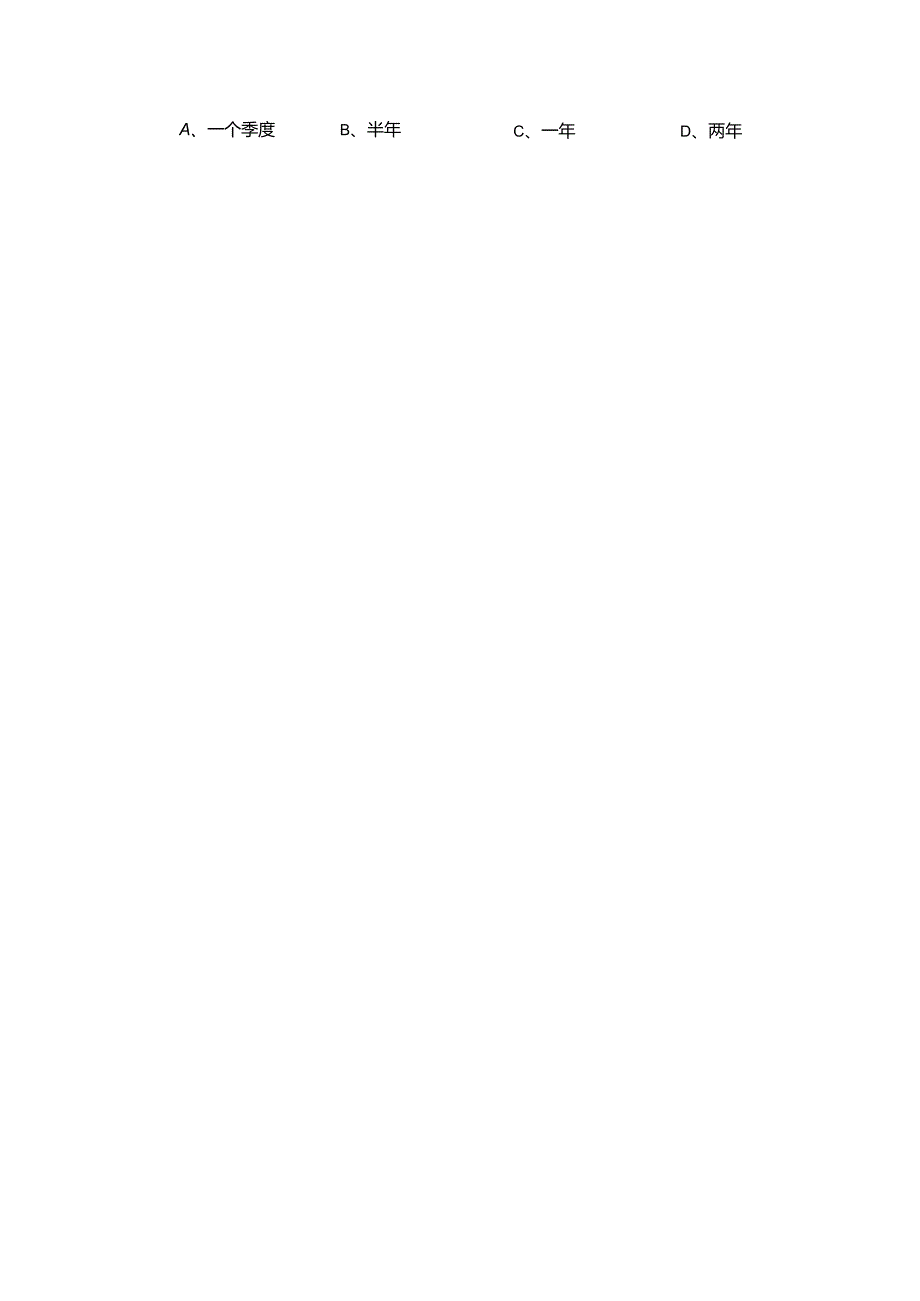

3、跳，按规定安全阀（C）校验一次。C、一年D、两年A、一个季度B、半年3、不属于流化回路的设备是（D）。A、循环压缩机B、流化床反应器C、换热器D、板式换热器4、反应器内不会引发块料产生的原因有（A、反应温度低B、反应温度过高C、静电D、催化剂活性过高5、反应器料位一般控制在扩大段以下（C)moA. 0. l0.4 B. 0. 2-0. 5C. 0. 3-0. 6D. 0.40. 76、循环气冷却器是（A）换热器。A.单程B.双程 C.多程D.套管7、本装置使用的抗正静电剂是（AA.水B.氧气C.甲醇D.乙醇8、全密度聚乙烯装置聚合反应的链终止剂是（A、氢气B、氮气C、一氧化碳D、J 烯一19、
4、反应器分布板有块料时，反应器内的测温点（B )oA、有微弱变化B、发生跳跃变化C、保持恒定值D、造成损坏10、反应器温度与反应活性的变化关系（A )。A、正比关系B、反比关系 C、都有可能 D、没有影响三、问答题（20分）1.请写出反应器各引压口位号及引压口之间对应的仪表位号和各仪表所检测的内容。（10分）反应器引压口及对应的仪表E2:PDT-4001-36分布板压差E2、E8:WT-4001-33反应器床重E3、E4: PDT-400145下部床层堆积密度E5、E9T-4001-35反应器料位E6、E10:PDT-4001-34上部床层堆积密度E8、E14T-4001-49颈部料位-El2、
5、E13:PDT-400138颈部床层堆积密度2.请写出A、B、C、D信号及对应的终止类型？（10分）A信号：一、K-4003电机接触器信号（接触不良、掉电等）二、压缩机已经停止运行 原因分析：一、断路器发生故障 二、手动关闭电机 三、瞬时掉电触发类型：iii型杀死 B信号：一、K-4003初级机械故障 二、在有限的时间内压缩机仍然可以持续全速运转 原因分析：一、失去密封气超过15分钟 二、两个机械密封的其中一个高排量超过10分钟或者润滑油压力2低报 三、润滑油压力低报（此时会启动备用泵） 触发终止类型：i型杀死 C信号：一、K4003发生中级的机械故障 二、在有限的时间内仍然可以减速运转 原因
6、分析：一、转子轴向位移HH报，轴承温度高于正常温度，轴承温度HH报或轴震动HH报 二、此时轴向位移高报、轴承温度高报和振动等都会发生报警（操作员可以采取措施） 触发终止类型：W型杀死 D信号：一、K4003出现严重的机械故障 二、压缩机还可以持续运行、但是即使在有限的时间内减速运转将会导致严重的机械故障 原因分析：一、转子轴向位移HHH报 二、轴承温度HHH报 三、润滑油压力LLL报 四、周振动HHH报 触发终止类型：ii型杀死四、画出聚乙烯装置反应器进料（40A）PlD图（40分）要求画出工艺管线、控制阀、测量仪表、控制回路、现场一次表、盲板、孔板、手阀、单向阀、导淋、放空；联锁信号线和开关不用画出评分标准：1、所有工艺管线画出得20分，少一条扣1分；2、所有控制回路、控制阀所占分数为20分，少一个扣1分；3、主管线上的切断手阀和孔板少一处扣1分，导淋、放空暂时不计入评分。
