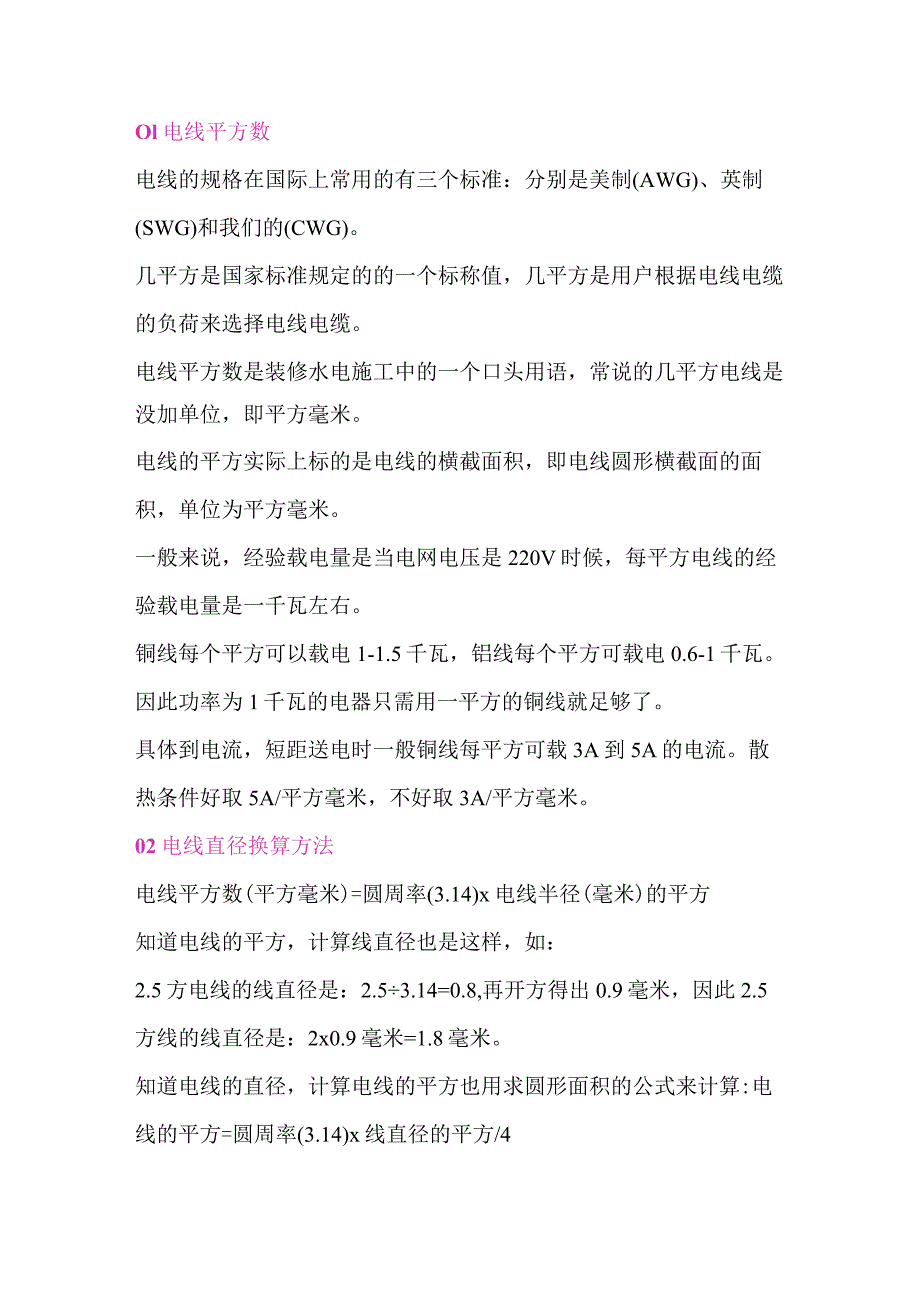

1、Ol电线平方数电线的规格在国际上常用的有三个标准:分别是美制(AWG)、英制(SWG)和我们的(CWG)。几平方是国家标准规定的的一个标称值,几平方是用户根据电线电缆的负荷来选择电线电缆。电线平方数是装修水电施工中的一个口头用语,常说的几平方电线是没加单位,即平方毫米。电线的平方实际上标的是电线的横截面积,即电线圆形横截面的面积,单位为平方毫米。一般来说,经验载电量是当电网电压是220V时候,每平方电线的经验载电量是一千瓦左右。铜线每个平方可以载电1-1.5千瓦,铝线每个平方可载电0.6-1千瓦。因此功率为1千瓦的电器只需用一平方的铜线就足够了。具体到电流,短距送电时一般铜线每平方可载3A到5

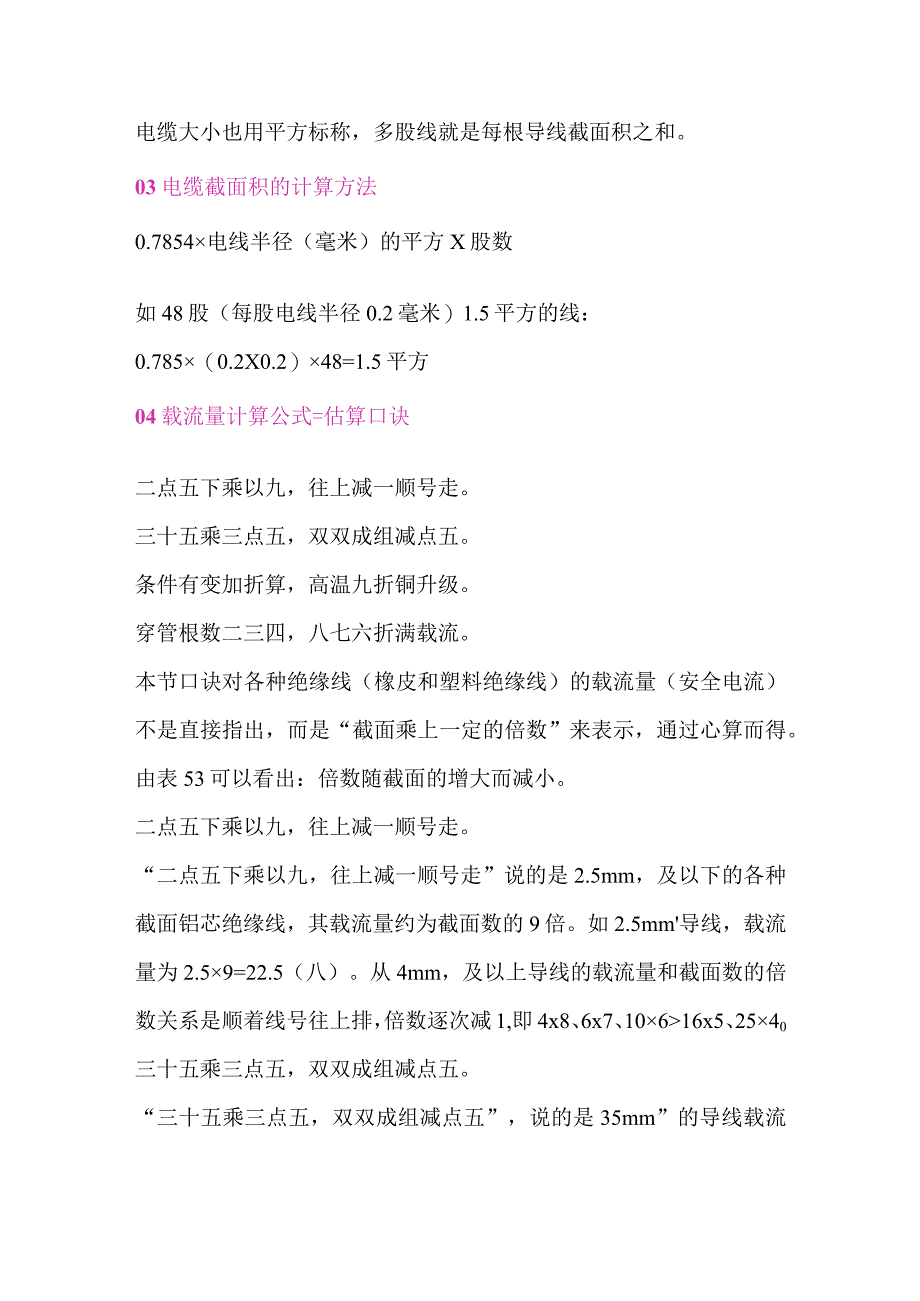

2、A的电流。散热条件好取5A/平方毫米,不好取3A/平方毫米。02电线直径换算方法电线平方数(平方毫米)=圆周率(3.14)x电线半径(毫米)的平方知道电线的平方,计算线直径也是这样,如:2.5方电线的线直径是:2.53.14=0.8,再开方得出0.9毫米,因此2.5方线的线直径是:2x0.9毫米=1.8毫米。知道电线的直径,计算电线的平方也用求圆形面积的公式来计算:电线的平方=圆周率(3.14)x线直径的平方/4电缆大小也用平方标称,多股线就是每根导线截面积之和。03电缆截面积的计算方法0.7854电线半径(毫米)的平方X股数如48股(每股电线半径0.2毫米)1.5平方的线:0.785(0.2

3、X0.2)48=1.5平方04载流量计算公式=估算口诀二点五下乘以九,往上减一顺号走。三十五乘三点五,双双成组减点五。条件有变加折算,高温九折铜升级。穿管根数二三四,八七六折满载流。本节口诀对各种绝缘线(橡皮和塑料绝缘线)的载流量(安全电流)不是直接指出,而是“截面乘上一定的倍数”来表示,通过心算而得。由表53可以看出:倍数随截面的增大而减小。二点五下乘以九,往上减一顺号走。“二点五下乘以九,往上减一顺号走”说的是2.5mm,及以下的各种截面铝芯绝缘线,其载流量约为截面数的9倍。如2.5mm导线,载流量为2.59=22.5(八)。从4mm,及以上导线的载流量和截面数的倍数关系是顺着线号往上排,

4、倍数逐次减1,即4x8、6x7、10616x5、2540三十五乘三点五,双双成组减点五。“三十五乘三点五,双双成组减点五”,说的是35mm”的导线载流量为截面数的3.5倍,即35x3.5=122.5(八)。从50mm及以上的导线,其载流量与截面数之间的倍数关系变为两个两个线号成一组,倍数依次减0.5o即50、70mm,导线的载流量为截面数的3倍;95、12Omm”导线载流量是其截面积数的2.5倍,依次类推。条件有变加折算,高温九折铜升级。“条件有变加折算,高温九折铜升级上述口诀是铝芯绝缘线、明敷在环境温度25的条件下而定的。若铝芯绝缘线明敷在环境温度长期高于25C的地区,导线载流量可按上述口诀计算方法算出,然后再打九折即可;当使用的不是铝线而是铜芯绝缘线,它的载流量要比同规格铝线略大一些,可按上述口诀方法算出比铝线加大一个线号的载流量。如16m铜线的载流量,可按25mm2铝线计算。穿管根数二三四,八七六折满载流。“穿管根数二三四,八七六折满载流”穿管敷设两根、三根、四根电线的情况下,其载流量分别是电工口决计算载流量(单根敷设)的80%、70%、60%o
