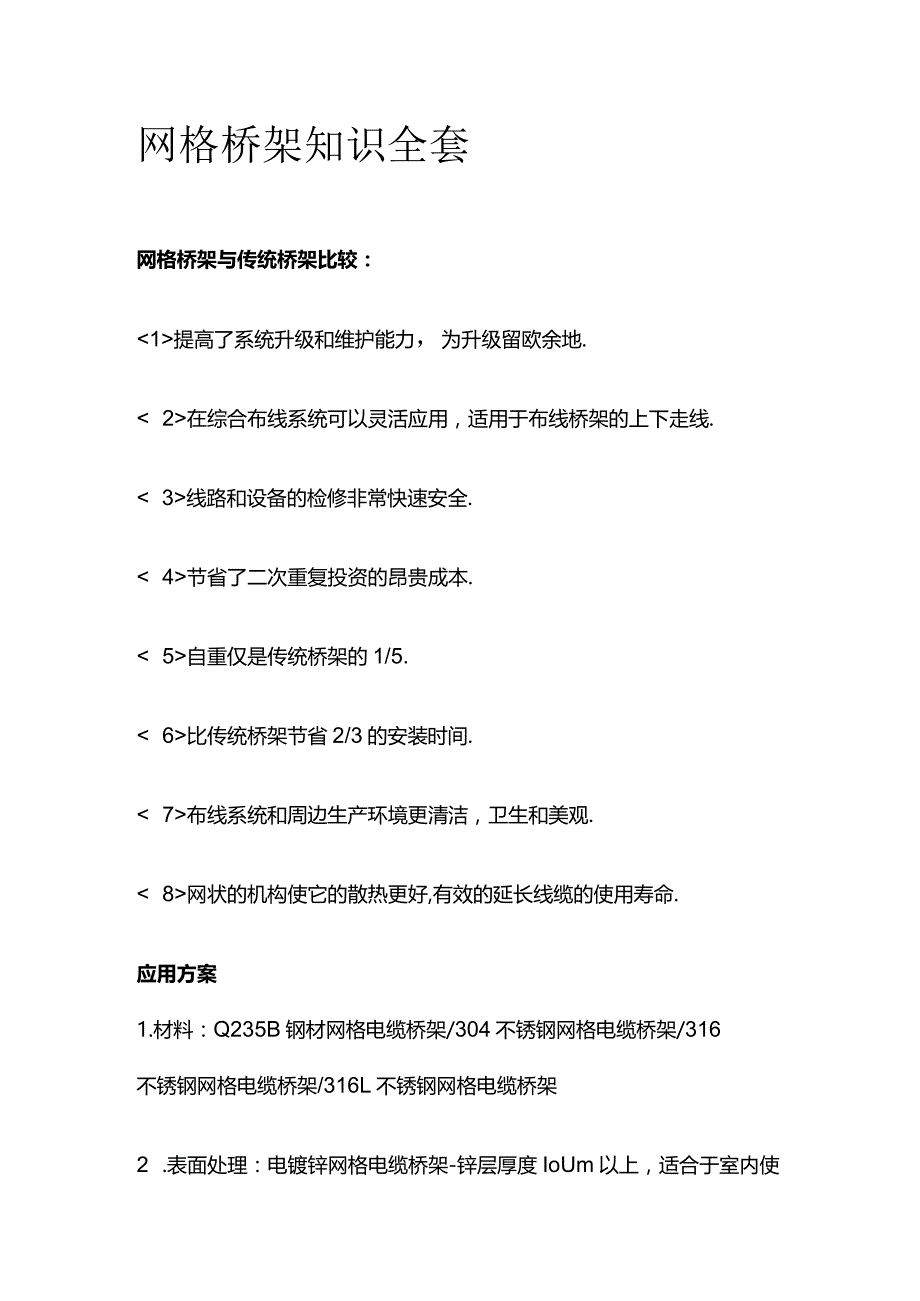

1、网格桥架知识全套网格桥架与传统桥架比较：提高了系统升级和维护能力，为升级留欧余地.在综合布线系统可以灵活应用，适用于布线桥架的上下走线.线路和设备的检修非常快速安全.节省了二次重复投资的昂贵成本.自重仅是传统桥架的1/5.比传统桥架节省2/3的安装时间.布线系统和周边生产环境更清洁，卫生和美观.网状的机构使它的散热更好,有效的延长线缆的使用寿命.应用方案1.材料：Q235B钢材网格电缆桥架/304不锈钢网格电缆桥架/316不锈钢网格电缆桥架/316L不锈钢网格电缆桥架2 .表面处理：电镀锌网格电缆桥架-锌层厚度IoUm以上，适合于室内使用。热镀锌网格电缆桥架-锌层厚度60um以上,适合于室外使

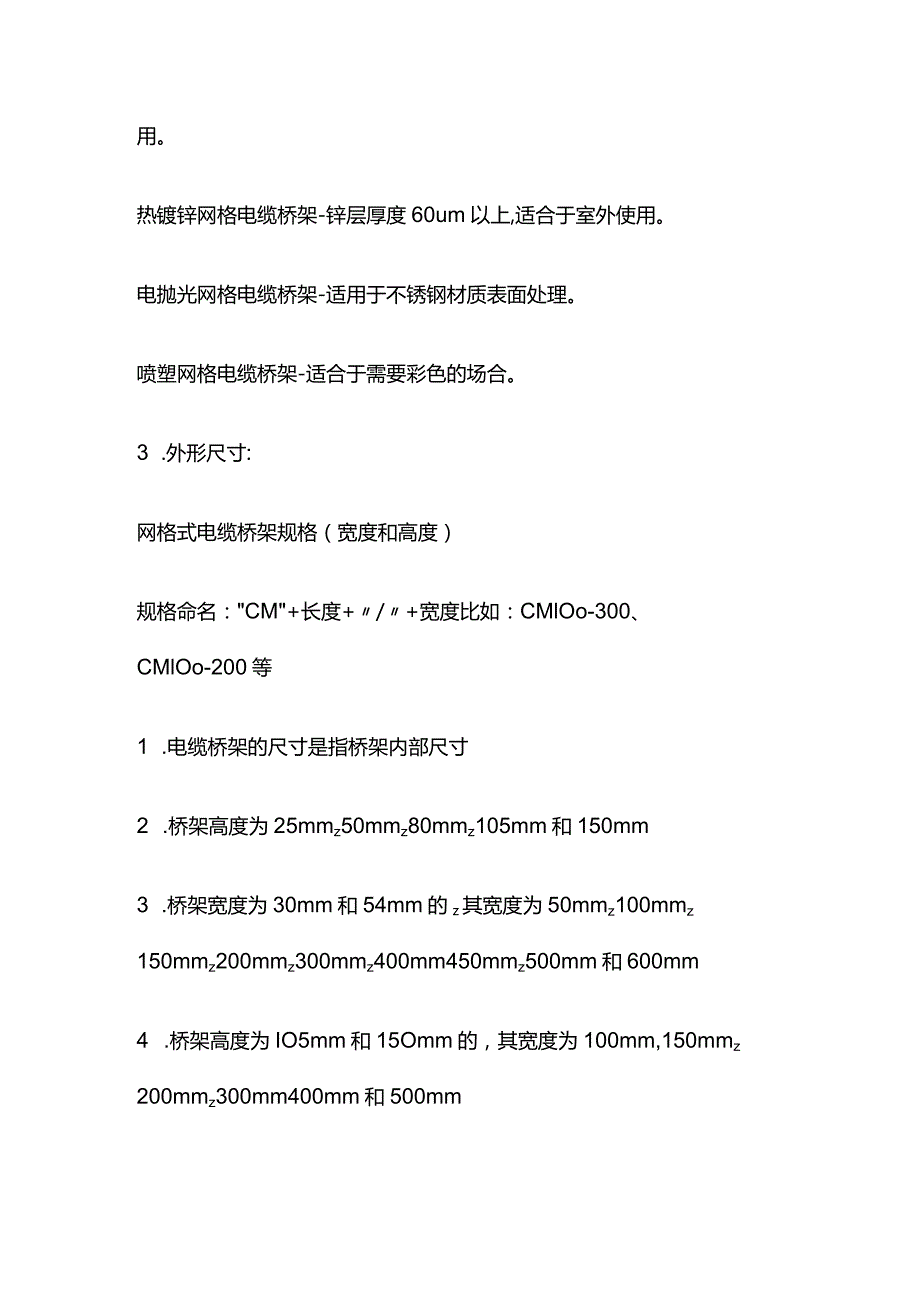

2、用。电抛光网格电缆桥架-适用于不锈钢材质表面处理。喷塑网格电缆桥架-适合于需要彩色的场合。3 .外形尺寸:网格式电缆桥架规格（宽度和高度）规格命名：CM+长度+/+宽度比如：CMlOo-300、CMlOo-200等1 .电缆桥架的尺寸是指桥架内部尺寸2 .桥架高度为25mmz50mmz80mmz105mm和150mm3 .桥架宽度为30mm和54mm的z其宽度为50mmz100mmz150mmz200mmz300mmz400mm450mmz500mm和600mm4 .桥架高度为IO5mm和15Omm的，其宽度为100mm,150mmz200mmz300mm400mm和500mm5 .所有电缆桥

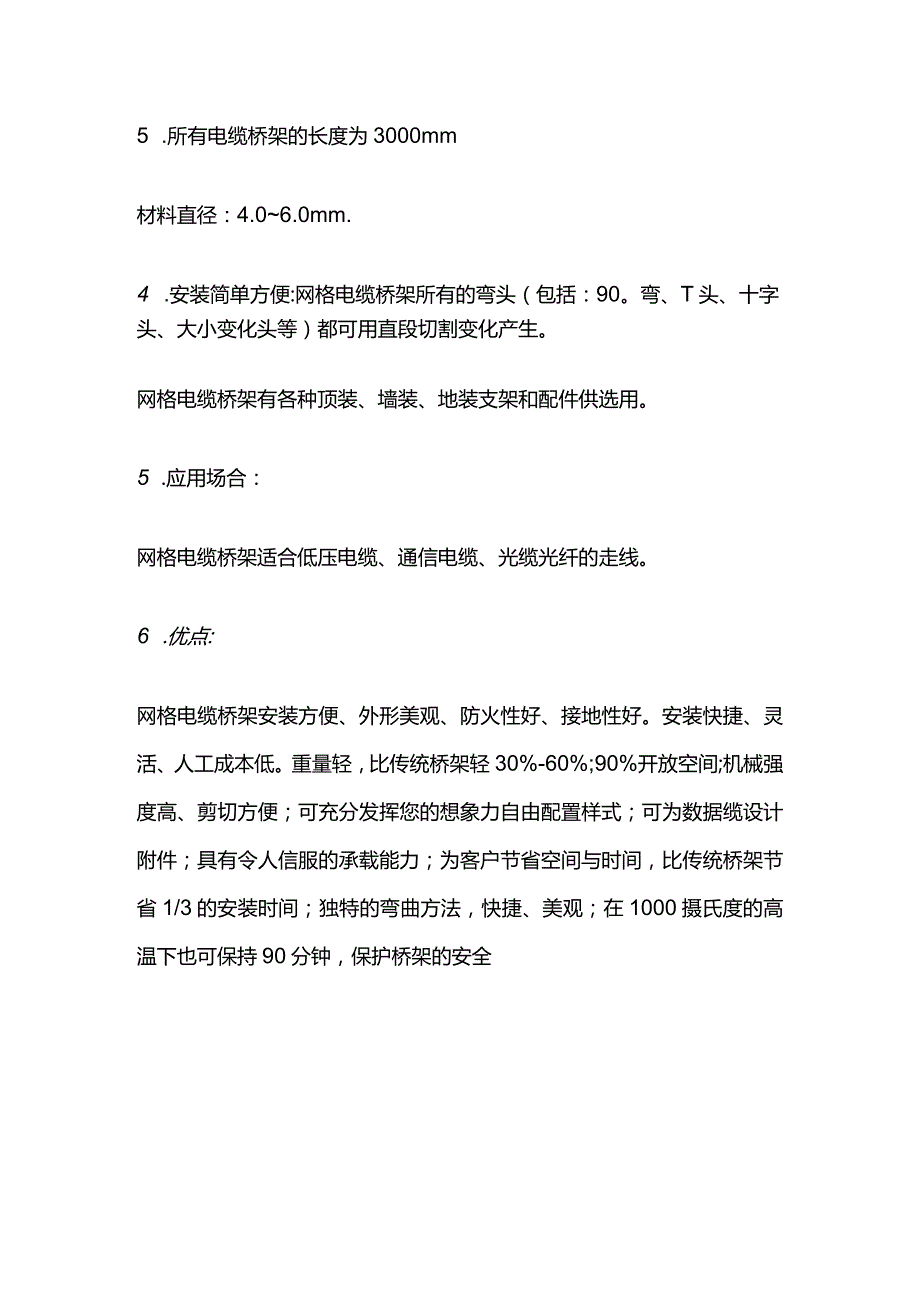

3、架的长度为3000mm材料直径：4.06.0mm.4 .安装简单方便:网格电缆桥架所有的弯头（包括：90。弯、T头、十字头、大小变化头等）都可用直段切割变化产生。网格电缆桥架有各种顶装、墙装、地装支架和配件供选用。5 .应用场合：网格电缆桥架适合低压电缆、通信电缆、光缆光纤的走线。6 .优点:网格电缆桥架安装方便、外形美观、防火性好、接地性好。安装快捷、灵活、人工成本低。重量轻，比传统桥架轻30%-60%;90%开放空间;机械强度高、剪切方便；可充分发挥您的想象力自由配置样式；可为数据缆设计附件；具有令人信服的承载能力；为客户节省空间与时间，比传统桥架节省1/3的安装时间；独特的弯曲方法，快捷、美观；在1000摄氏度的高温下也可保持90分钟，保护桥架的安全
