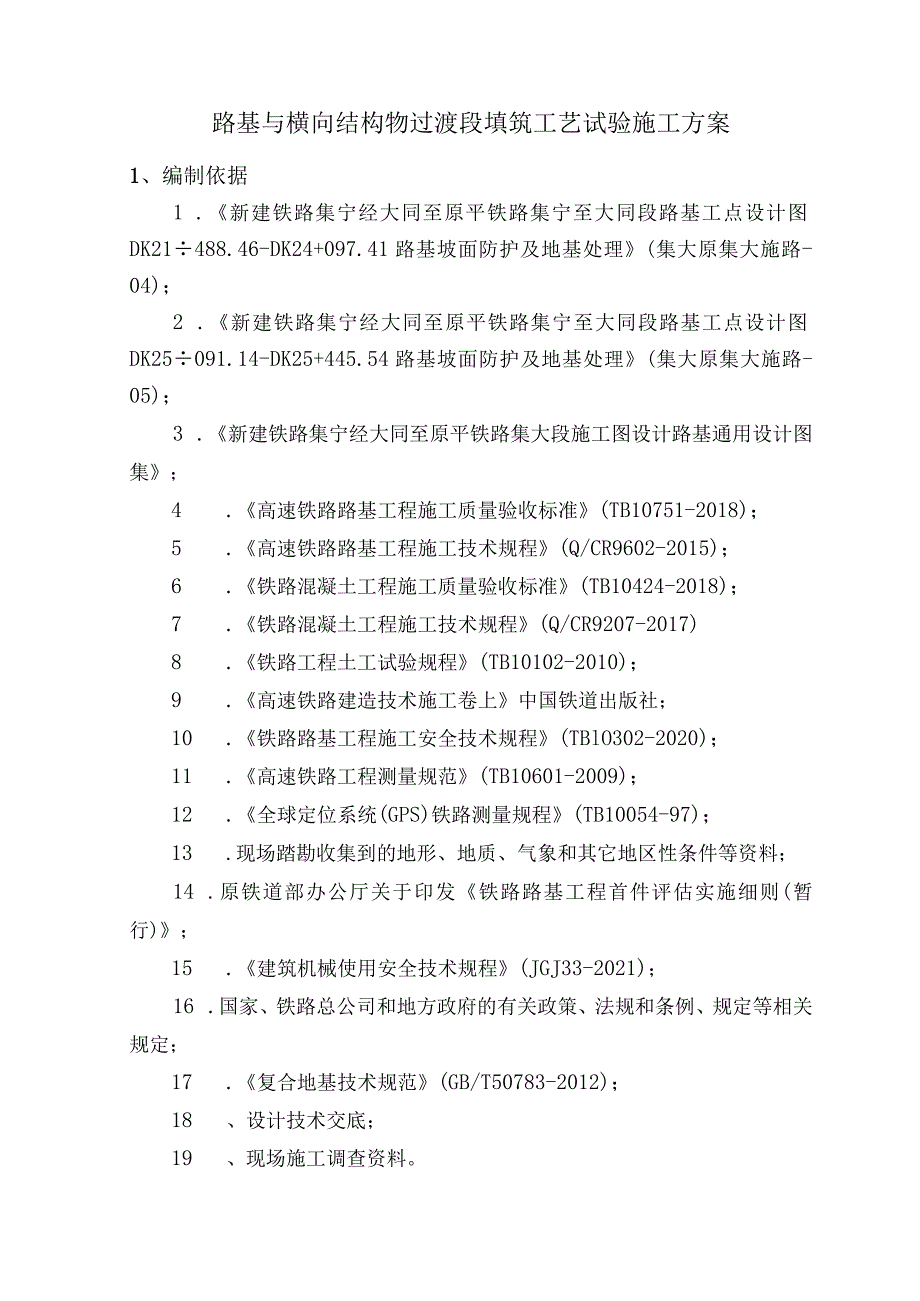

1、路基与横向结构物过渡段填筑工艺试验施工方案1、编制依据1 .新建铁路集宁经大同至原平铁路集宁至大同段路基工点设计图DK21488.46-DK24+097.41路基坡面防护及地基处理(集大原集大施路-04)；2 .新建铁路集宁经大同至原平铁路集宁至大同段路基工点设计图DK25091.14-DK25+445.54路基坡面防护及地基处理(集大原集大施路-05)；3 .新建铁路集宁经大同至原平铁路集大段施工图设计路基通用设计图集；4 .高速铁路路基工程施工质量验收标准(TB10751-2018)；5 .高速铁路路基工程施工技术规程(Q/CR9602-2015)；6 .铁路混凝土工程施工质量验收标准(T
2、B10424-2018)；7 .铁路混凝土工程施工技术规程(Q/CR9207-2017)8 .铁路工程土工试验规程(TB10102-2010)；9 .高速铁路建造技术施工卷上中国铁道出版社；10 .铁路路基工程施工安全技术规程(TBlO302-2020)；11 .高速铁路工程测量规范(TB10601-2009)；12 .全球定位系统(GPS)铁路测量规程(TB10054-97)；13 .现场踏勘收集到的地形、地质、气象和其它地区性条件等资料；14 .原铁道部办公厅关于印发铁路路基工程首件评估实施细则(暂行)；15 .建筑机械使用安全技术规程(JGJ33-2021)；16 .国家、铁路总公司和地

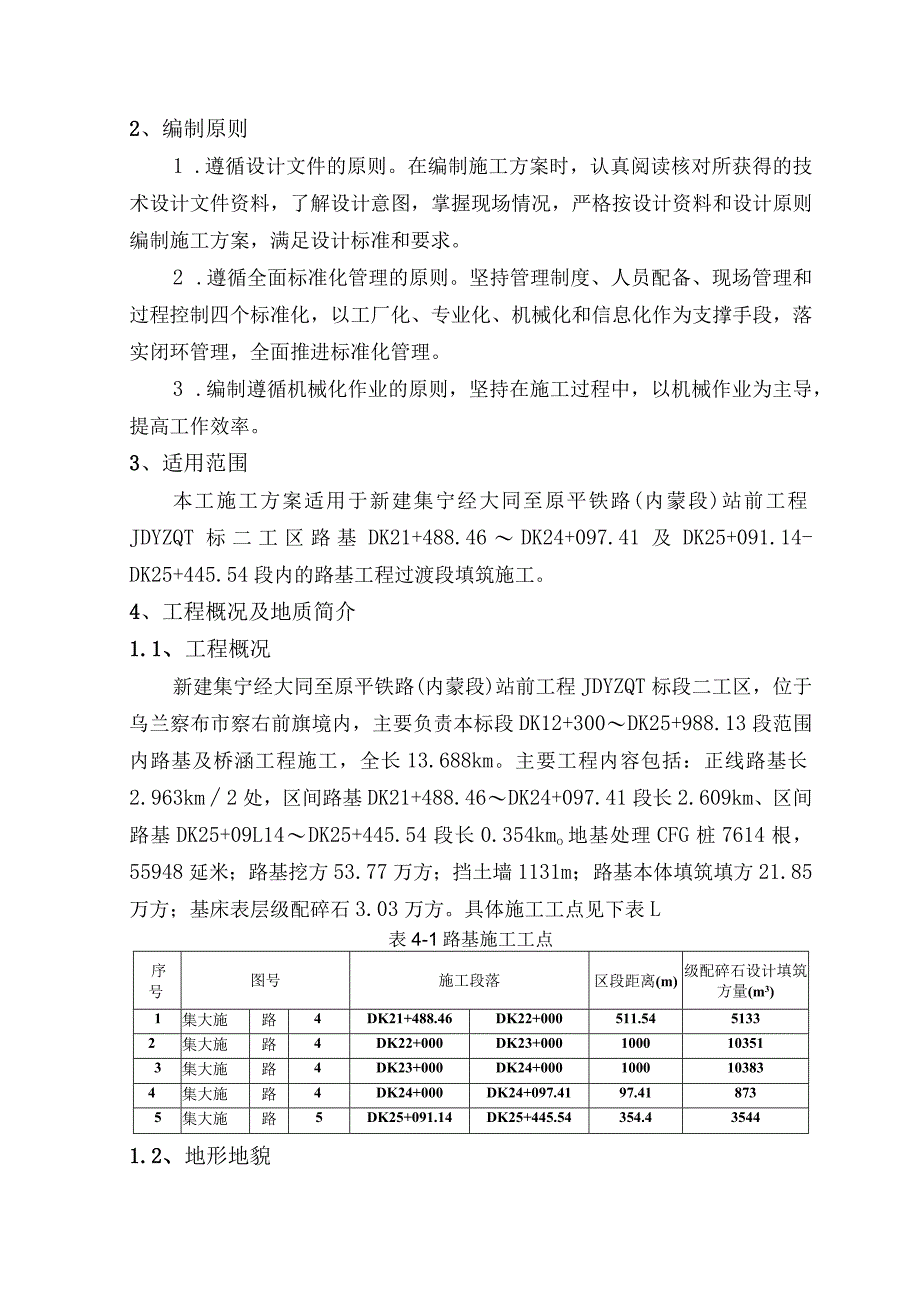

3、方政府的有关政策、法规和条例、规定等相关规定；17 .复合地基技术规范(GB/T50783-2012)；18 、设计技术交底；19 、现场施工调查资料。2、编制原则1 .遵循设计文件的原则。在编制施工方案时，认真阅读核对所获得的技术设计文件资料，了解设计意图，掌握现场情况，严格按设计资料和设计原则编制施工方案，满足设计标准和要求。2 .遵循全面标准化管理的原则。坚持管理制度、人员配备、现场管理和过程控制四个标准化，以工厂化、专业化、机械化和信息化作为支撑手段，落实闭环管理，全面推进标准化管理。3 .编制遵循机械化作业的原则，坚持在施工过程中，以机械作业为主导，提高工作效率。3、适用范围本工施工
4、方案适用于新建集宁经大同至原平铁路(内蒙段)站前工程JDYZQT标二工区路基DK21+488.46DK24+097.41及DK25+091.14-DK25+445.54段内的路基工程过渡段填筑施工。4、工程概况及地质简介1.1、 工程概况新建集宁经大同至原平铁路(内蒙段)站前工程JDYZQT标段二工区，位于乌兰察布市察右前旗境内，主要负责本标段DK12+300DK25+988.13段范围内路基及桥涵工程施工，全长13.688km。主要工程内容包括：正线路基长2.963km2处，区间路基DK21+488.46DK24+097.41段长2.609km、区间路基DK25+09L14DK25+445.
5、54段长0.354kmo地基处理CFG桩7614根，55948延米；路基挖方53.77万方；挡土墙1131m；路基本体填筑填方21.85万方；基床表层级配碎石3.03万方。具体施工工点见下表L表4-1路基施工工点序号图号施工段落区段距离(m)级配碎石设计填筑方量(m3)1集大施路4DK21+488.46DK22+000511.5451332集大施路4DK22+000DK23+0001000103513集大施路4DK23+000DK24+0001000103834集大施路4DK24+000DK24+097.4197.418735集大施路5DK25+091.14DK25+445.54354.435

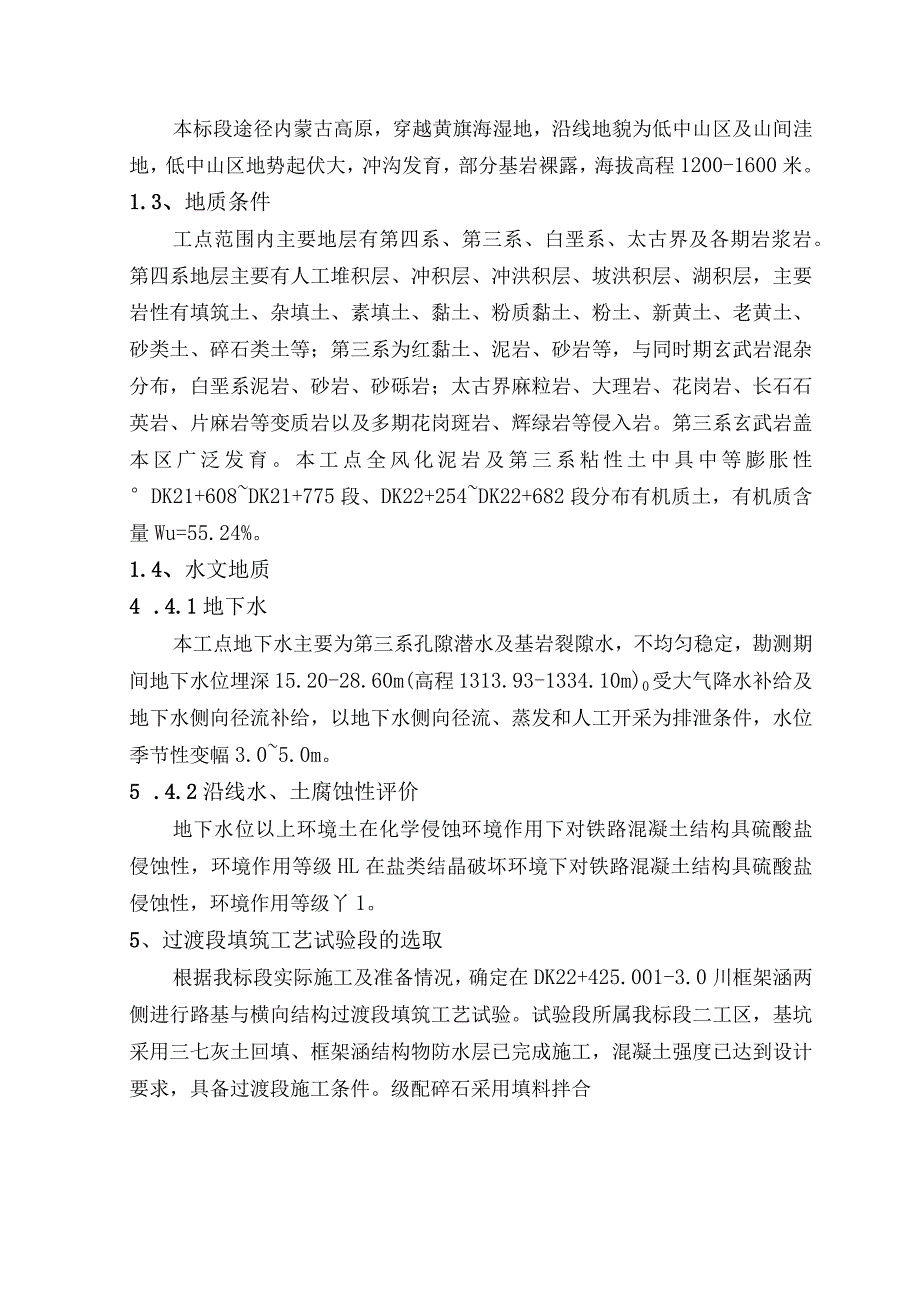

6、441.2、 地形地貌本标段途径内蒙古高原，穿越黄旗海湿地，沿线地貌为低中山区及山间洼地，低中山区地势起伏大，冲沟发育，部分基岩裸露，海拔高程1200-1600米。1.3、 地质条件工点范围内主要地层有第四系、第三系、白垩系、太古界及各期岩浆岩。第四系地层主要有人工堆积层、冲积层、冲洪积层、坡洪积层、湖积层，主要岩性有填筑土、杂填土、素填土、黏土、粉质黏土、粉土、新黄土、老黄土、砂类土、碎石类土等；第三系为红黏土、泥岩、砂岩等，与同时期玄武岩混杂分布，白垩系泥岩、砂岩、砂砾岩；太古界麻粒岩、大理岩、花岗岩、长石石英岩、片麻岩等变质岩以及多期花岗斑岩、辉绿岩等侵入岩。第三系玄武岩盖本区广泛发育。
7、本工点全风化泥岩及第三系粘性土中具中等膨胀性DK21+608DK21+775段、DK22+254DK22+682段分布有机质土，有机质含量Wu=55.24%。1.4、 水文地质4 .4.1地下水本工点地下水主要为第三系孔隙潜水及基岩裂隙水，不均匀稳定，勘测期间地下水位埋深15.20-28.60m(高程1313.93-1334.10m)0受大气降水补给及地下水侧向径流补给，以地下水侧向径流、蒸发和人工开采为排泄条件，水位季节性变幅3.05.0m。5 .4.2沿线水、土腐蚀性评价地下水位以上环境土在化学侵蚀环境作用下对铁路混凝土结构具硫酸盐侵蚀性，环境作用等级HL在盐类结晶破坏环境下对铁路混凝土结
8、构具硫酸盐侵蚀性，环境作用等级丫1。5、过渡段填筑工艺试验段的选取根据我标段实际施工及准备情况，确定在DK22+425.001-3.0川框架涵两侧进行路基与横向结构过渡段填筑工艺试验。试验段所属我标段二工区，基坑采用三七灰土回填、框架涵结构物防水层已完成施工，混凝土强度已达到设计要求，具备过渡段施工条件。级配碎石采用填料拌合站集中拌和级配碎石站已建设完成并已通过验收，具备填料拌合生产条件。DK22+425框架涵与路基线路中心线法线交角45。，框架涵顶面高程1349.288m,路肩高程1350.14m,结构物两侧路基填筑高度为2.6m。6、试验目的通过填料试验段施工，将确定如下主要施工参数及相关
9、工艺：1 .通过试验对比，确定最佳施工工艺；2 .通过试验确定合理的机械、人员配置方案；3 .通过试验确定填料的松铺厚度系数并确定合理的控制填层厚度；4 .通过试验确定各区合理的碾压方式、碾压遍数；5 .通过实验确定过渡段掺水泥级配碎石合理的填筑施工延迟时间；6.确定合理的检测方式及施工过程中的质量控制方法;7、施工工期安排表7T过渡段填筑工艺试验计划施工日期如一里程施工时间结束时间试验填筑层数DK22+4251-3.0框架涵2022.5.1-2022.5.102022.5.11-2022.5.203层8、试验段主要施工机械及人员安排8.1、组织机构图8-2工区工艺试验实施小组8、 2、拟投入
10、的仪器、设备表8-1试验、测量仪器设备表名称规格型号单位数量天平TD50002台1烘箱101-3A台1土壤筛O.Ol-60mm套1振筛机ZBSX-92台1击实仪JZ-2D台1震实仪BZYS-4212台1脱模器DL-200KN台1平板载荷测定仪K30型套1全站仪徐卡TS09台1水准仪DSZ2台2灌砂筒200套1动态变形模量EVDTEST4000USB套1表8-2主要施工机械表序号机械设备名称规格及型号数量技术状况使用工点备注1压路机XS20-J-I1良好路基填筑2推土机SD13S1良好路基填筑3自卸汽车4良好路基填筑4平地机PY1801良好路基填筑5洒水车东风1良好路基填筑6挖掘机PC2001良
11、好路基填筑7平板夯HZR1601良好路基填筑8平板夯LT-4.8TSC1良好路基填筑9平板夯C60T1良好路基填筑8.3、 人员配备表8-3主要人员表序号人员名称数量备注1现场负责人1施工现场的协调2技术负责人1试验段全面技术管理及方案实施总结3技术员2路基试验段的技术管理及指导工作4测量员2现场测量工作5专职安全员1负责现场安全管理6试验员2主要是负责路基试验段的各项检测工作7工班长1施工机械的调配及现场施工施工8指挥员1负责现场车辆停卸指挥调整工作9杂工5划方格网、配合机械整平路基填料等工作10现场司机6压路机、平地机、推土机等操作9、路基过渡段试验填筑施工工艺9、 1、过渡段填筑试验方案
12、总体方案当虚铺厚度相同时，不同碾压遍数的试验结果；当虚铺厚度相同时,不同压实设备的试验结果。各类填料及压实标准应符合规定，凡检验不合格者，需重新确实试验参数,直到达到标准形成试验成果报告报批后方可进行大规格生产施工，拟定松铺系数为1.20,过渡段两侧及锥体填土采用级配碎石同样碾压方式进行碾压，碾压完成后进行检测。试验顺序为：第一层：虚铺厚度25Cnb按照静压1遍，弱振1遍，强振2遍，静压1遍，检测Evd和压实系数K,若不合格继续碾压，直到结果满足要求;第二层：虚铺厚度30cm,按照静压1遍，弱振1遍，强振2遍，静压1遍，检测K30、EVd和压实系数K,不合格继续碾压，直到结果满足要求；第三层：
13、虚铺厚度36Cnb按照静压1遍，弱振2遍，强振2遍，静压1遍，检测K30、EVd和压实系数K,不合格继续碾压，直到结果满足要求；将以上结果进行总结对比，确定最优虚铺厚度和碾压遍数，作为大面积施工依据。过渡段填筑形式L52+2(H-h)L1FiF三SrTTTSoi基床底层注：图中t为设计冻结深度，当tl03时涵顶全部填筑防冻填料.图一路堤与横向结构物过渡网设计图示意图9-1路堤与横向结构物连接图(hl)图二路堤与横向结构物过渡段设计图三=示意路堤与横向结构物连接处设置倒梯形桥路过渡段，长度：l=2+2*(H-O.7)(涵顶距路基面高度hWLOm时)H为涵洞后路堤填高,Hl为涵洞顶距路基地面高，h
14、为涵洞顶距路肩面高。当涵洞顶部至路面的高度hl.Om时，横向结构物及两侧20m范围基床表层掺入5%水泥的级配碎石，在涵洞顶面及两侧设置倒梯形的渗入3%水泥的级配碎石过渡段，压实标准应满足压实系数K20.95,动态变形模量Evd250MPa,地基系数K302150MPam09. 2.过渡段施工工艺流程图9-5过渡段填筑工艺流程图9.3、 施工准备9.3.1内业资料组织技术人员认真阅读、审核施工图纸，编写审核报告，熟悉相关专业施工规范。对施工人员进行技术交底，对参加施工人员进行上岗前技术培训，考核合格后挂牌上岗。9.3.2测量放样按照既定虚铺厚度在框架涵后背墙绘填筑线。填筑前测量工程师每10米一个断面，每个断面放样中桩、级配碎石（1:1）两侧边桩及过渡段全断面两侧坡脚桩（为满足全断面压实质量,每层路基横向两侧各超填宽50Cm）,每个断面3个点进行填前地面高程测量
