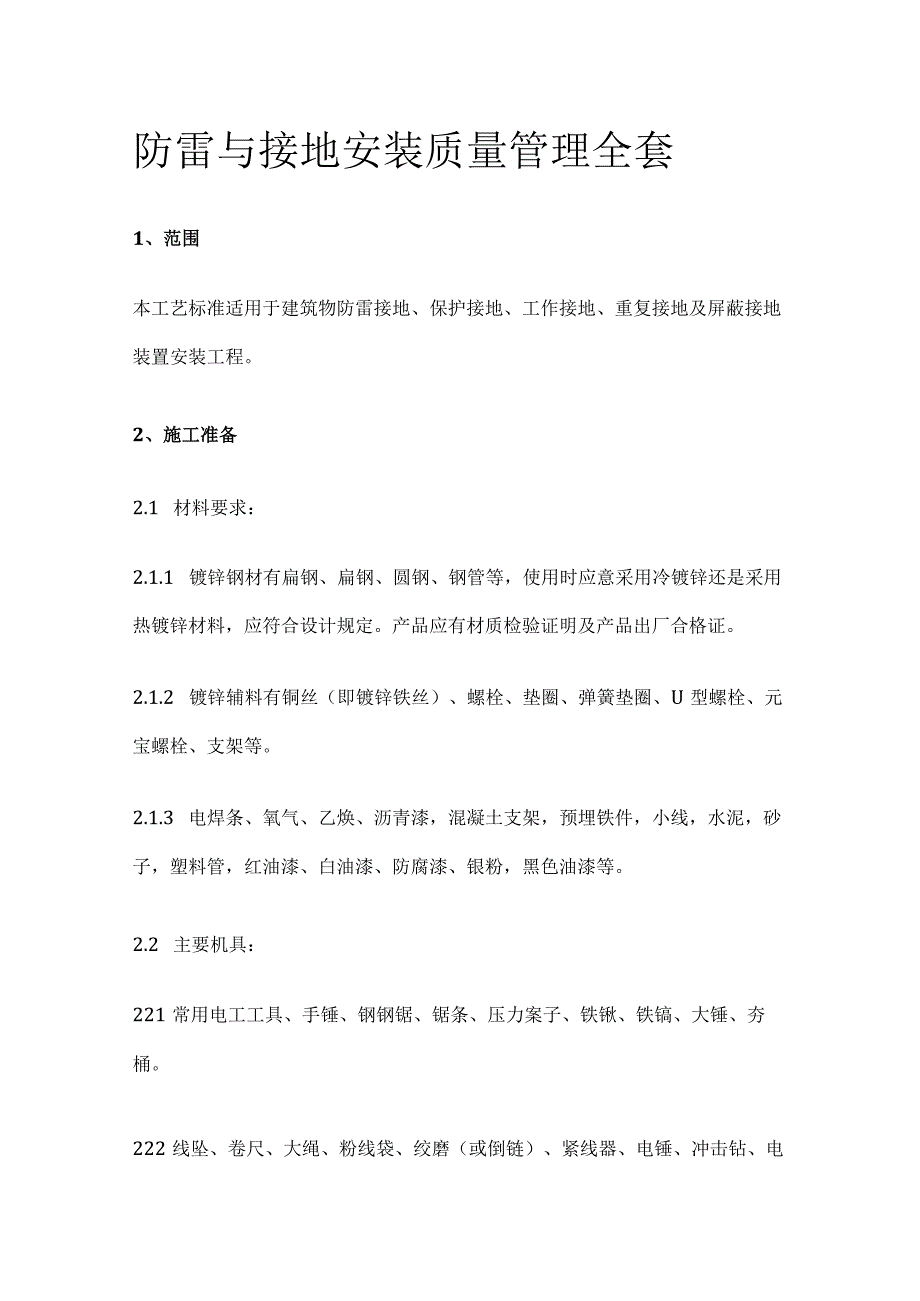

防雷与接地安装质量管理全套.docx_第1页
第1页 / 共27页

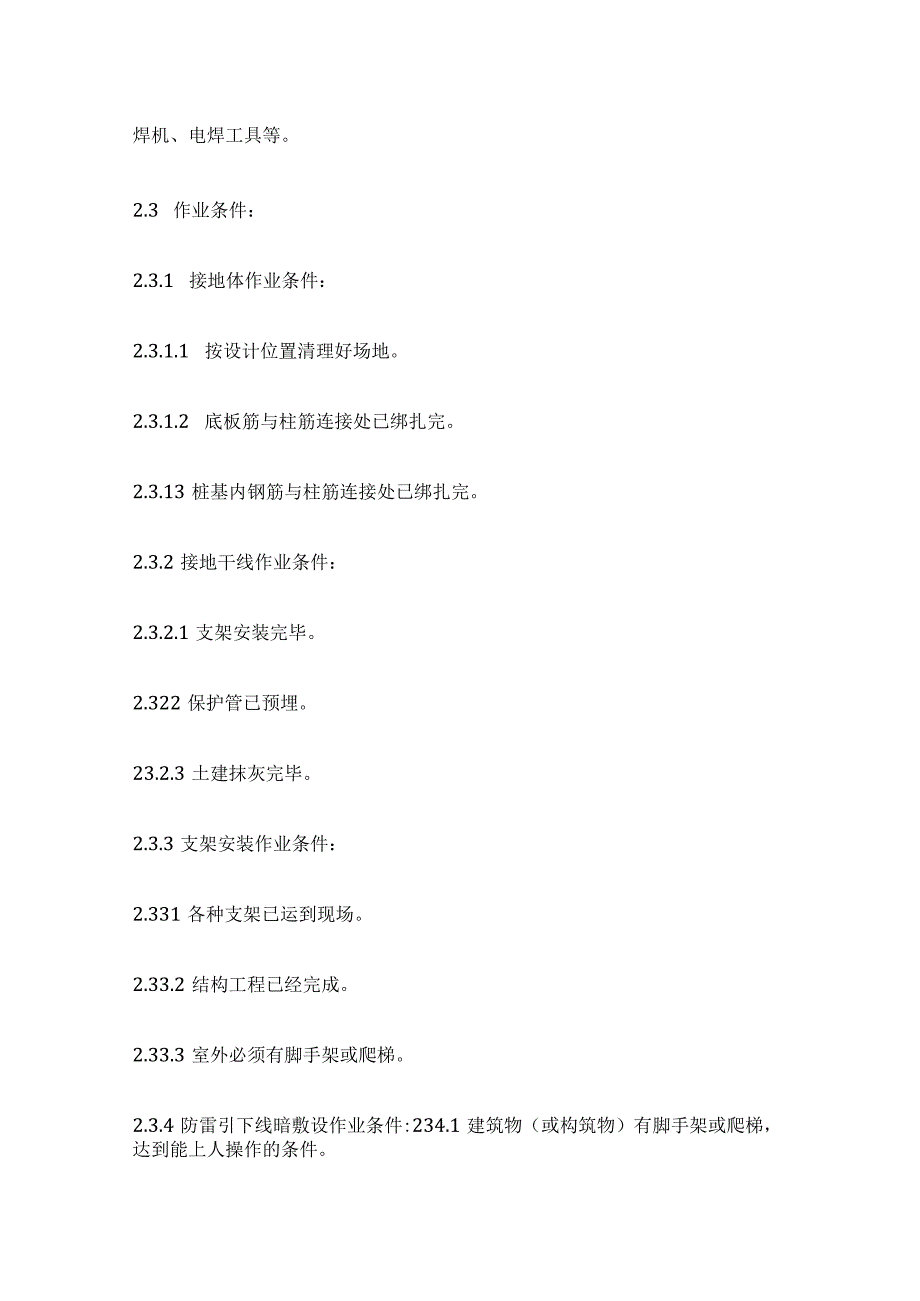

防雷与接地安装质量管理全套.docx_第2页
第2页 / 共27页

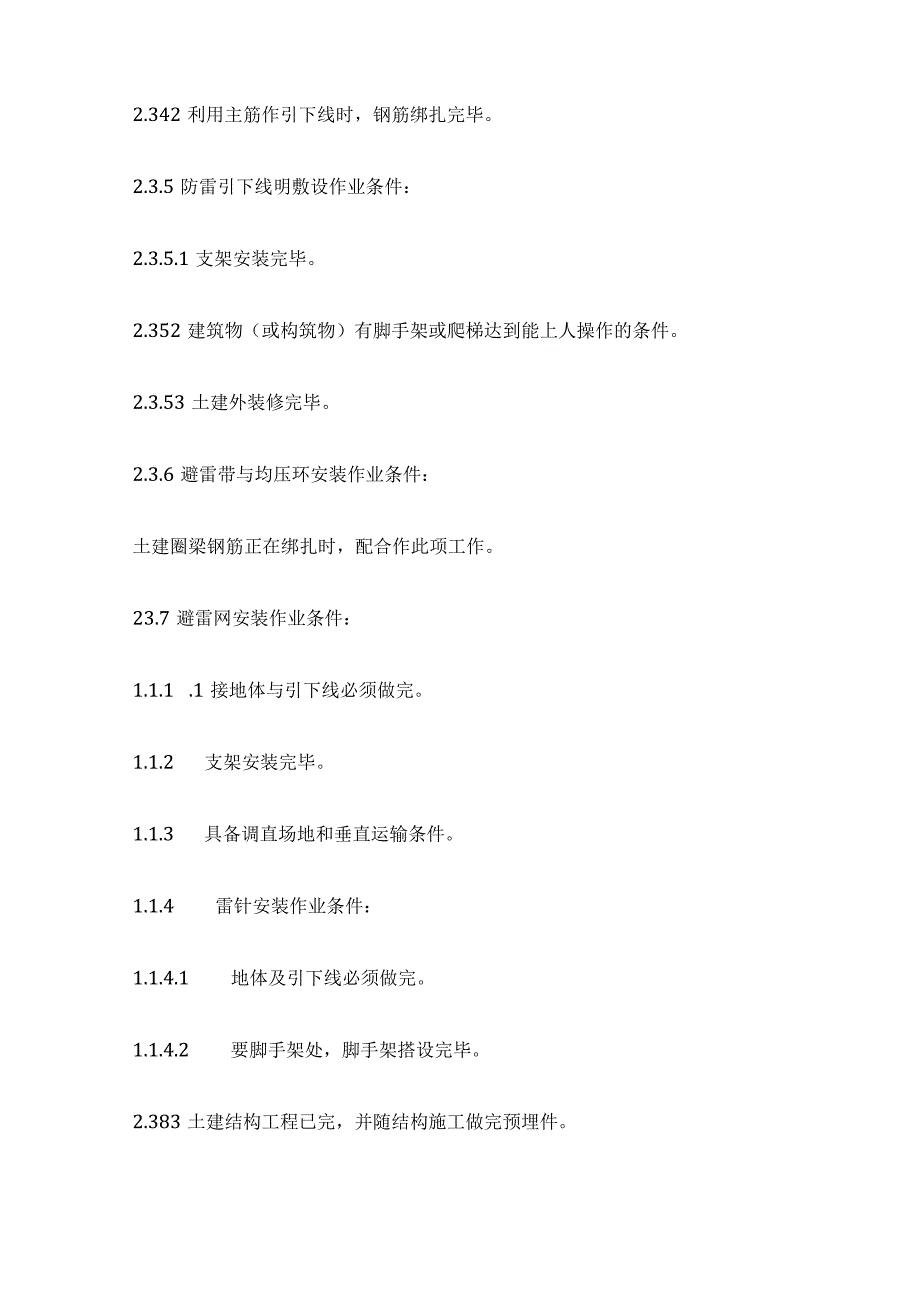

防雷与接地安装质量管理全套.docx_第3页
第3页 / 共27页
防雷与接地安装质量管理全套.docx_第4页
第4页 / 共27页
防雷与接地安装质量管理全套.docx_第5页
第5页 / 共27页
防雷与接地安装质量管理全套.docx_第6页
第6页 / 共27页
防雷与接地安装质量管理全套.docx_第7页
第7页 / 共27页
防雷与接地安装质量管理全套.docx_第8页
第8页 / 共27页
防雷与接地安装质量管理全套.docx_第9页
第9页 / 共27页
防雷与接地安装质量管理全套.docx_第10页
第10页 / 共27页
亲,该文档总共27页,到这儿已超出免费预览范围,如果喜欢就下载吧!
资源描述

《防雷与接地安装质量管理全套.docx》由会员分享,可在线阅读,更多相关《防雷与接地安装质量管理全套.docx(27页珍藏版)》请在第壹文秘上搜索。

1、防雷与接地安装质量管理全套1、范围本工艺标准适用于建筑物防雷接地、保护接地、工作接地、重复接地及屏蔽接地装置安装工程。2、施工准备2.1 材料要求:2.1.1 镀锌钢材有扁钢、扁钢、圆钢、钢管等,使用时应意采用冷镀锌还是采用热镀锌材料,应符合设计规定。产品应有材质检验证明及产品出厂合格证。2.1.2 镀锌辅料有铜丝(即镀锌铁丝)、螺栓、垫圈、弹簧垫圈、U型螺栓、元宝螺栓、支架等。2.1.3 电焊条、氧气、乙焕、沥青漆,混凝土支架,预埋铁件,小线,水泥,砂子,塑料管,红油漆、白油漆、防腐漆、银粉,黑色油漆等。2.2 主要机具:221常用电工工具、手锤、钢钢锯、锯条、压力案子、铁锹、铁镐、大锤、夯

2、桶。222线坠、卷尺、大绳、粉线袋、绞磨(或倒链)、紧线器、电锤、冲击钻、电焊机、电焊工具等。2.3 作业条件:2.3.1 接地体作业条件:2.3.1.1 按设计位置清理好场地。2.3.1.2 底板筋与柱筋连接处已绑扎完。2.3.13桩基内钢筋与柱筋连接处已绑扎完。2.3.2接地干线作业条件:2.3.2.1支架安装完毕。2.322保护管已预埋。23.2.3土建抹灰完毕。2.3.3支架安装作业条件:2.331各种支架已运到现场。2.33.2结构工程已经完成。2.33.3室外必须有脚手架或爬梯。2.3.4防雷引下线暗敷设作业条件:234.1建筑物(或构筑物)有脚手架或爬梯,达到能上人操作的条件。2

3、.342利用主筋作引下线时,钢筋绑扎完毕。2.3.5防雷引下线明敷设作业条件:2.3.5.1支架安装完毕。2.352建筑物(或构筑物)有脚手架或爬梯达到能上人操作的条件。2.3.53土建外装修完毕。2.3.6避雷带与均压环安装作业条件:土建圈梁钢筋正在绑扎时,配合作此项工作。23.7避雷网安装作业条件:1.1.1 .1接地体与引下线必须做完。1.1.2 支架安装完毕。1.1.3 具备调直场地和垂直运输条件。1.1.4 雷针安装作业条件:1.1.4.1 地体及引下线必须做完。1.1.4.2 要脚手架处,脚手架搭设完毕。2.383土建结构工程已完,并随结构施工做完预埋件。3、操作工艺3.2接地体安

4、装工艺:人工接地体(极)安装应符合以下规定:321人工接地体(极)的最小尺寸见表321所示。钢接地体和接地线的最小规格表321种类、规格及单位地上地下室内室外交流电流回直流电流回路路圆钢直径(mm)681012扁钢截面(m而)60100100100厚度(mm)3446角钢厚度(mm)22.546钢管管壁厚离2.52.53.54.5(mm)3.2.2 接地体的埋设深度其顶部不应小于0.6m,角钢及钢管接地体应垂直配置。3.2.3 垂直接地体长度不应小于2.5m,其相互之间间距一般不应小于5m。3.2.4 接地体埋设位置距建筑物不宜小于1.5m;遇在垃圾灰渣等埋设接地体时,应换土,并分层夯实。3.

5、2.5 当接地装置必须埋设在距建筑物出入口或入行道小于3m时,应采用均压带做法或在接地装置上面敷设5090mm厚度沥青层,其宽度应超过接地装置2m。326接地体(线)的连接应采用焊接,焊接处焊缝应饱满并有足够的机械强度,不得有夹渣、咬肉、裂纹、虚焊、气孔等缺陷,焊接处的药皮敲净后,刷沥青做防腐处理。327采用搭接焊时,其焊接长度如下:3.27.1 镀锌扁钢不小于其宽度的2倍,三面施焊。(当扁钢宽度不同时,搭接长度以宽的为准)。敷设前扁钢需调直,煨弯不得过死,直线段上不应有明显弯曲,并应立放。3.27.2 镀锌圆钢焊接长度为其直径的6倍并应双面施焊。(当扁钢宽度不同时,搭接长度以宽的为准)。敷设

6、前扁钢需调直,煨弯不得过死,直线段上不应有明显弯曲,并应立放。3.27.3 锌圆钢焊接长度为其直径的6倍并应双面施焊(当直径不同时,搭接长度以直径大的为准)。3.27.4 镀锌圆钢与镀锌扁钢连接时,其长度为圆钢直径的6倍。3.27.5 锌扁钢与镀锌钢管(或角钢)焊接时,为了连接可靠,除应在其接触部位两侧进行焊接处,还应直接将扁钢本身弯成弧形(或直角形)与钢管(或角钢)焊接。3.27.6 接地线遇有白灰焦渣层而无法避开时,应用水泥砂浆全面保护。3.27.7 用化学方法降低土壤电阻率时,所用材料应符合下列要求:329.1对金属腐蚀性弱;3.2.9.2水溶性成分含量低。3210所有金属部件应镀锌。操

7、作时,注意保护镀锌层。3.3人工接地体(极)安装:1.1.1 地体的加工:根据设计要求的数量,材料规格进行加工,材料一般采用钢管和角钢切割,长度不应小于2.5m。如采用钢管打入地下应根据土质加工成一定的形状,遇松软土壤时,可切成斜面形。为了避免打入时受力不均使管子歪斜,也可加工成扁尖形;遇质很硬时,可将尖端加工成锥形详见图3.3.1.1所示。如选用角钢时,应采用不小于40mm40mm4mm的角钢,切割长度不应小于2.5m,角钢的一端应加工成尖头形状。1.1.2 才空沟:根据设计图要求,对接地体(网)的线路进行测量弹线,在此线路上挖掘深为0.81m,宽为0.5m的沟,沟上部稍宽,底部如有石子应清

8、除见图3.3.2所示。图3.3.21.1.3 安装接地体(极):沟挖好后,应立即安装接地体和敷设接地扁钢,防止土方坍塌。先将接地体放在沟的中心线上,打入地中,一般采用手锤打入,一人扶着接地体,一人用大锤敲打接地体顶部。为了防止将接钢管或角钢打劈,可加一护管帽套入接地管端,角钢接地可采用短角钢(约IOCm)焊在接地角钢一即可,见图3.3.3所示。使用手锤敲打接地体时要平稳,锤击接地体正中,不得打偏,应与地面保持垂直,当接地体顶端距离地60Omm时停止打入。图3.3.31.1.4 接地体间的扁钢敷设:扁钢敷设前应调直,然后将扁钢放置于沟内,依次将扁钢与接地体用电焊(气焊)焊接。扁钢应侧放而不可放平

9、,侧放时散流电阻较小。扁钢与钢管连接的位置距接地体最高点约100mm。焊接时应将扁钢拉直,焊好后清除药皮,刷沥青做防腐处理,并将接地线引出至需要位置,留有足够的连接长度,以待使用见图3.3.4所示。图3.3.41接地体;2自然地坪;3接地卡子焊接处1.1.5 核验接地体(线):接地体连接完毕后,应及时请质检部门进行隐检、接地体材质、位置、焊接质量,接地体(线)的截面规格等均应符合设计及施工验收规范要求,经检验合格后方可进行回填,分层夯实。最后,将接地电阻摇测数值填写在隐检记录上。3.4 自然基础接地体安装:3.4.1 利用无防水底板钢筋或深基础做接地体。利用无防水底板钢筋或深基础做接地体:按设

10、计图尺寸位置要求,标好位置,将底板钢筋搭接焊好。再将柱主筋(不少于2根)底部与底板筋搭接焊好,并在室外地面以下将主筋焊好连接板,消除药皮,并将两根主筋用色漆做好标记,以便于引出和检查。应及时请质检部门进行隐检,同时做好隐检记录。3.4.2 利用柱形桩基及平台钢筋做好接地体,按设计图尺寸位置,找好桩基组数位置,把每组桩基四角钢筋搭接封焊,再与柱主筋(不少于2根)焊好,并在室外地面以下,将主筋预埋好接地连接板,清除药皮,并将两根主筋用色漆做好标记,便于引出和检查,并应及时请质检部门进行隐检,同时做好隐检记录。3.5 接地干线的安装应符合以下规定:351接地干线穿墙时,应加套管保护,跨越伸缩缝时,应

11、做煨弯补偿。3.5.1 接地干线应设有为测量接地电阻而预备的断接卡子,一般采用暗盒装入,同时加装盒并做上接地标记。3.5.2 接地干线跨越门口时应暗敷设于地面内(做地面以前埋好)。3.5.3 接地干线距地面应不小于200mm,距墙面应不小于IOmm,支持件应采用40mm4mm的扁钢,尾端应制成燕尾状,入孔深度与宽度各为50mm,总长度为70mm。支持件间的水平直线距离一般为1m,垂直部分为1.5m,转弯部分为0.5m。3.5.4 接地干线敷设应平直,水平度与垂直度允许偏差2/1000,但全长不得超过IOmmo3.5.5 转角处接地干线弯曲半径不得小于扁钢厚度的2倍。357接地干线应刷黑色油漆,

12、油漆应均匀无遗漏,但断接卡子及接地端子等处不得刷油漆。3.6 接地干线安装:接地干线应与接地体连接的扁钢相连接,它分为室内与室外连接两种,室外接地干线与支线一般敷设在沟内。室内的接地干线多为明敷,但部分设备连接的支线需经过地面,也可以埋设在混凝土内。具体安装方法如下:3.6.1 室外接地干线敷设:1.1 .1.1首先进行接地干线的调直、测位、打眼、煨弯,并将断接卡子及接地端子装好。1.2 敷设前按设计要求的尺寸位置先挖沟。然后将扁钢放平埋入。回填土应压实但不需打夯,接地干线末端露出地面应不超过0.5m,以便接引地线。3.6.2 室内接地干线明敷设:3.621预留孔与埋设支持件:按设计要求尺寸位

13、置,预留出接地线孔,预留孔的大小应比敷设接地干线的厚度、宽度各大出6mm以上。其方法有以下三种:a施工时可按上述要求尺寸截一段扁钢预埋在墙壁内,当混凝土还未凝固时,抽动扁钢以便待凝固后易于抽出。b将扁钢上包一层油毛毡或几层牛皮纸后埋设在墙壁内,预留孔距墙壁表面应为1520mm0C保护套可用厚Imm以上铁皮做成方形或圆形,大小应使接地线穿入时,每边有6mm以上的空隙。3.6.2.2支持件固定:根据设计要求先在砖墙(或加气混凝土墙、空心砖墙)上确定坐标轴线位置,然后随砌墙将预制成50mm50mm的方木样板放入墙内,待墙砌好后将方木样板剔出,然后将支持件放入孔内,同时洒水淋湿孔洞,再用水泥砂浆将支持

14、件埋牢,待凝固后使用。现浇混凝土墙上固定支架,先根据设计图要求弹线定位,钻孔,支架做燕尾埋入孔中,找平正,用水泥砂浆进行固定。3.6.23明敷接地线的安装要求a敷设位置不应妨碍设备的拆卸与检修,并便于检查。b接地线应水平或垂直敷设,也可沿建筑物倾斜结构平行在直线段上,不应有高低起伏及弯曲情况。c接地线沿建筑物墙壁水平敷设时,离地面应保持25030Omm的距离,接地线与建筑物墙壁间隙应不小于IOmmod明敷的接地线表面应涂以15-100mm宽度相等的绿色漆和黄色漆相间的条纹,其标志明显。e在接地线引向建筑物内的入口处或检修用临时接地点处,均应刷白色漆后标以黑色符号,其符号标为?标志明显。3.6.

15、2.4明敷接地线安装:当支持件埋设完毕,水泥砂浆凝固后,可敷设墙上的接地线。将接地扁钢沿墙吊起,在支持件一端用卡子将扁钢固定,经过隔墙时穿跨预留孔,接地干线连接处应焊接牢固。末端预留或连接应符合设计要求。3.7避雷针制作与安装:3.7.1 避雷针制作与安装应符合以下规定3.7.1.1 所有金属部件必须镀锌,操作时注意保护镀锌层。371.2采用镀锌钢管制做针尖,管壁厚度不得小于3mm,针尖刷锡长度不得小于70mmo1.1.1.3 多节避雷针各节尺寸见表3.7.1.3o针体各节尺寸表3.7.1.3项目针全高(mm)1.02.03.04.05.0上节10002000150010001500中节150015001500下节150012001.1.1.4 雷针应垂直安装牢固,垂直度允许偏差为31000o1.1.1.5 焊接要求详见第22.4.2条清除药皮
