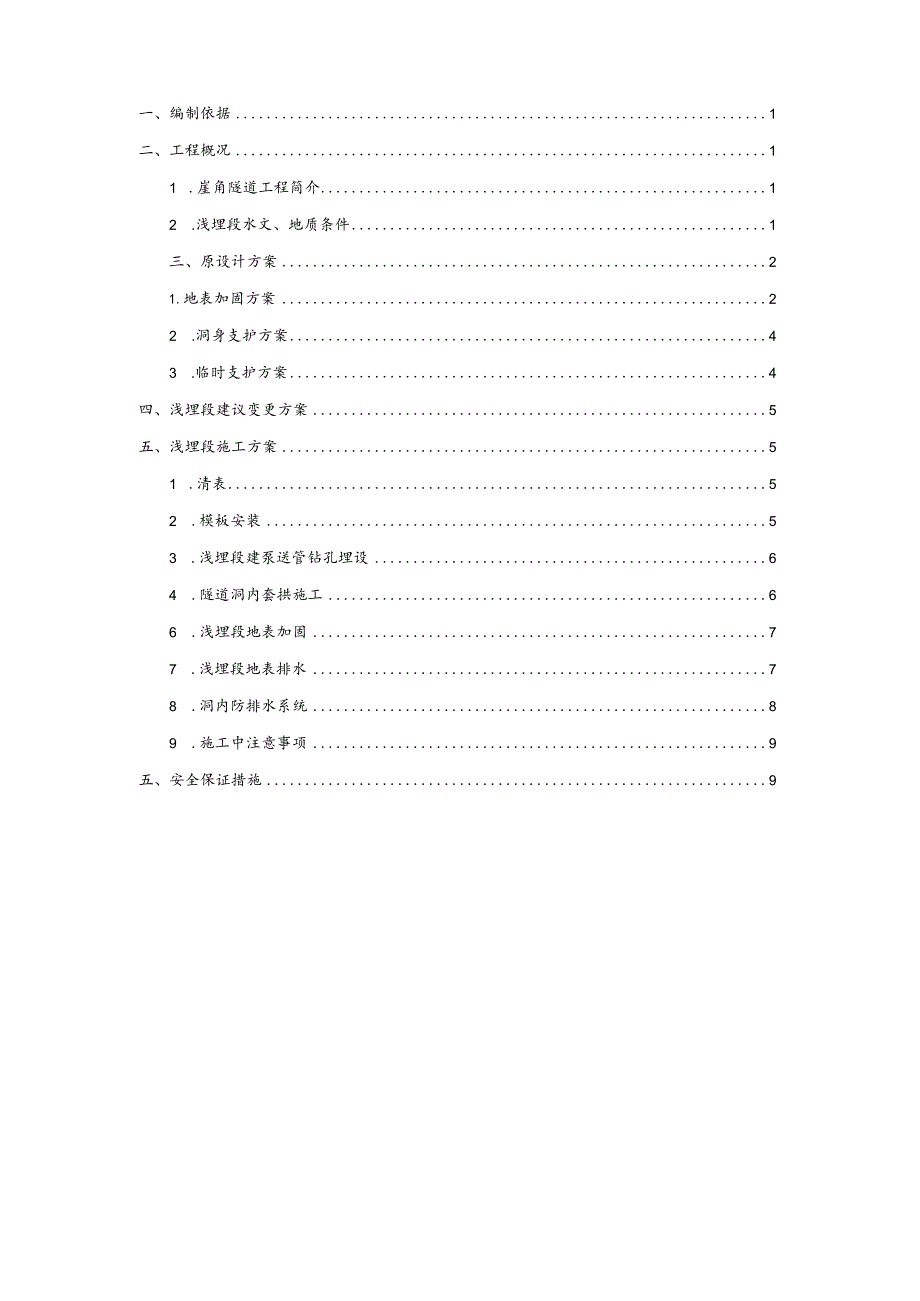

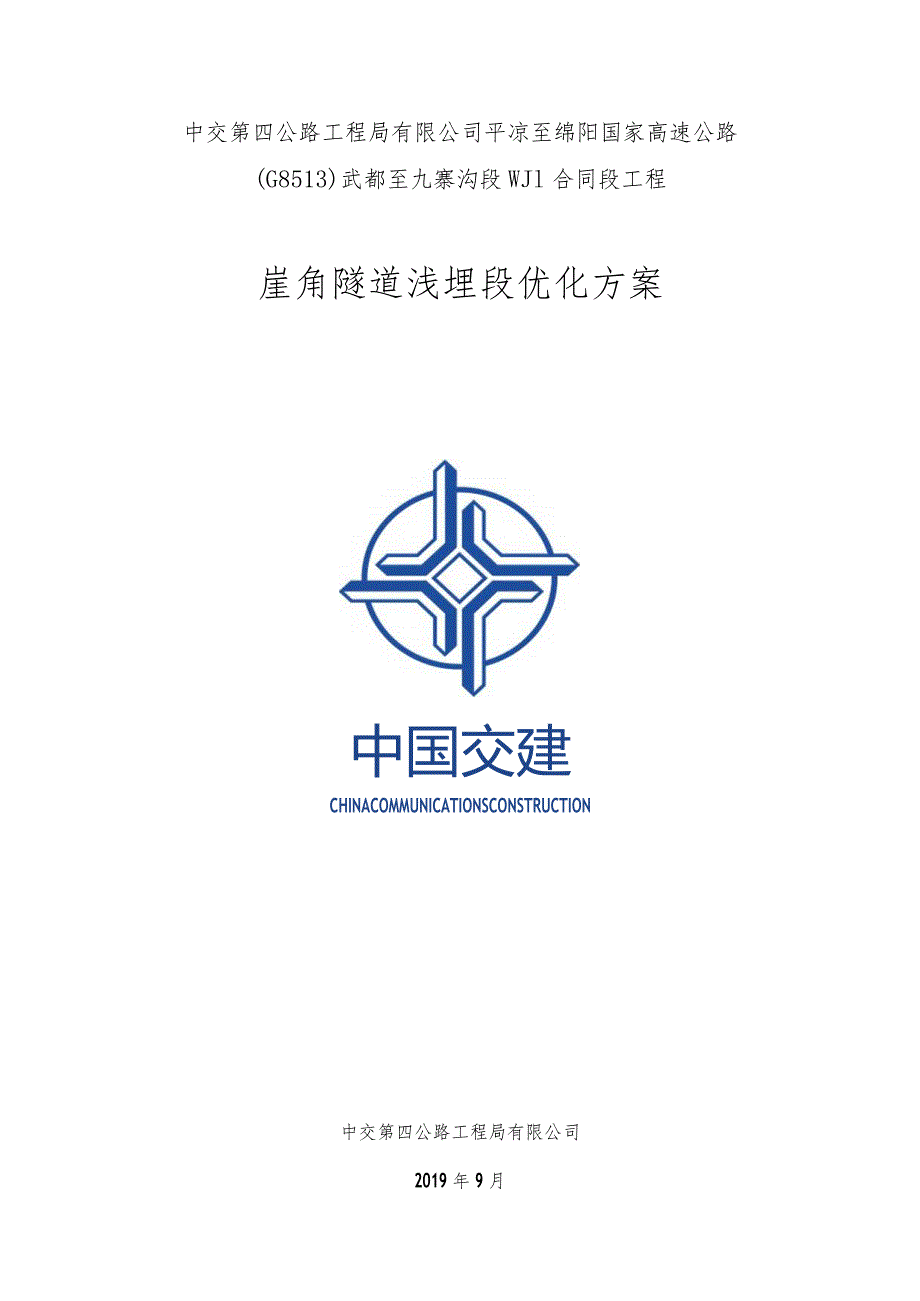

1、中交第四公路工程局有限公司平凉至绵阳国家高速公路(G8513)武都至九寨沟段WJl合同段工程崖角隧道浅埋段优化方案中国交建CHINACOMMUNICATIONSCONSTRUCTION中交第四公路工程局有限公司2019年9月一、编制依据1二、工程概况11 .崖角隧道工程简介12 .浅埋段水文、地质条件1三、原设计方案21.地表加固方案22 .洞身支护方案43 .临时支护方案4四、浅埋段建议变更方案5五、浅埋段施工方案51 .清表52 .模板安装53 .浅埋段建泵送管钻孔埋设64 .隧道洞内套拱施工66 .浅埋段地表加固77 .浅埋段地表排水78 .洞内防排水系统89 .施工中注意事项9五、安全

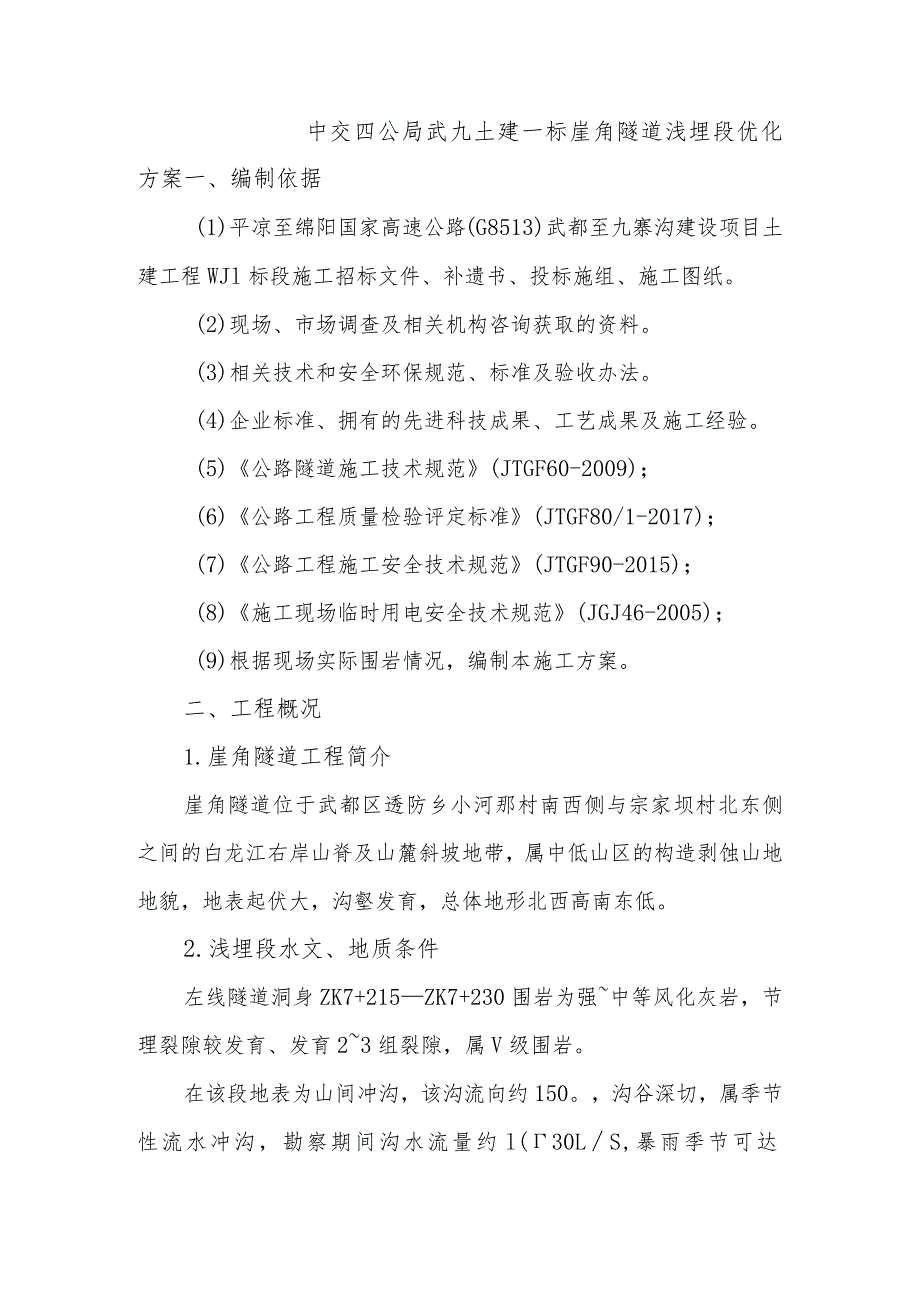

2、保证措施9中交四公局武九土建一标崖角隧道浅埋段优化方案一、编制依据(1)平凉至绵阳国家高速公路(G8513)武都至九寨沟建设项目土建工程WJl标段施工招标文件、补遗书、投标施组、施工图纸。(2)现场、市场调查及相关机构咨询获取的资料。(3)相关技术和安全环保规范、标准及验收办法。(4)企业标准、拥有的先进科技成果、工艺成果及施工经验。(5)公路隧道施工技术规范(JTGF60-2009)；(6)公路工程质量检验评定标准(JTGF80/1-2017)；(7)公路工程施工安全技术规范(JTGF90-2015)；(8)施工现场临时用电安全技术规范(JGJ46-2005)；(9)根据现场实际围岩情况，编
3、制本施工方案。二、工程概况1.崖角隧道工程简介崖角隧道位于武都区透防乡小河那村南西侧与宗家坝村北东侧之间的白龙江右岸山脊及山麓斜坡地带，属中低山区的构造剥蚀山地地貌，地表起伏大，沟壑发育，总体地形北西高南东低。2.浅埋段水文、地质条件左线隧道洞身ZK7+215ZK7+230围岩为强中等风化灰岩，节理裂隙较发育、发育23组裂隙，属V级围岩。在该段地表为山间冲沟，该沟流向约150。，沟谷深切，属季节性流水冲沟，勘察期间沟水流量约l(30LS,暴雨季节可达Q5lm3So根据实测横断面，该段埋深较浅，ZK7+220-ZK7+223段拱顶已经外露2.ImoZ7223崖角隧道左洞浅埋段实测断面图三、原设计
4、方案1 .地表加固方案原设计ZK7+215-ZK7+230段洞顶反压回填采用水泥碎石土夯实，压实度290%；地表加固采用76X5m注浆钢花管，间距为L5义L5%梅花形布置；顶部采用16钢筋网，网格间距30-40cm,与钢花管焊接，增强钢管桩的整体性，并用30CnI厚C20混凝土铺砌。2 .洞身支护方案原设计超前支护采用42*4mm超前注浆小导管。初期支护系统锚杆采用22水泥药卷锚杆，长度350cm,间距100CnI（纵）100cm（环）；8钢筋网片，钢拱架采用120a型钢预制，拱架纵向间距60cm；喷射混凝土标号为C25,厚度26cm,二衬模筑C30钢筋混凝土50cmoSVt 皋工 t*M：1
5、. *K寸E直很ItE傅今.XceA.2. MufatVtIttxoMaATMtIlDAtft.3. MtrAJiI2OoXfiltM.HtMK60cMt*tM.6. 文KmC25M1JVR2配m中IS公踣工程皆MkBIIIIR公豫$v0f高牌M广产H7. WlfttUMKHB*lzZa+ZMZ6 .浅埋段地表加固将C20细石混凝土从洞内由地泵泵送至冲沟回填区域，使用发电机、人工振捣、收面。洞顶反压回填顶面高度为洞顶以上5m,在回填区域顶部设置20*20Cm钢筋网片，加强稳定性。7 .浅埋段地表排水回填顶面坡度根据冲沟实际情况进行适当调整，保证排水通畅。回填区域中部位置设置Im宽、20CnI深
6、凹槽排水，确保沟内水流能够顺着回填面排至沟口。洞顶回填区域施工完成后及时采用C20混凝土将管道位置进行填堵。o+zxz 忌+ZMZ 爵+ZMZ浅埋段校泵送管钻孔埋设示意图浅埋段洞顶反压回填断面图8 .洞内防排水系统由于冲沟内有常流水，需对防排水系统进行加密。在岩面每3m布设一道100半圆环向排水管；在初支表面铺设TMF7*3.5cm环向排水盲管，每3m一道布设，每道设置3根并排铺设，并接至纵向排水管。隧道横向排水管加密设置，每3m布设一道150HDPE横向排水管连接纵向排水管与中心水沟。两板二衬之间增设中埋式止水带。9 .施工中注意事项1)施工过程中掌子面较破碎段落应及时采取网喷防护封闭加固，
7、以防坍塌，确保施工安全。2)隧道施工应坚持“管超前、严注浆、短开挖、强支护、勤测量、早封闭”的施工原则，并进行实时动态监控，以确保施工安全。3)施工过程中必须做好浅埋段地表沉降的监控量测工作，下沉量较大时应尽快采用锚网封闭掌子面，并与设计方沟通，以便及时调整施工辅助措施和施工方案，以防塌方。4)硅回填时，随时测量回填表面高程，确保回填的厚度达到要求及顶面排水通畅。六、安全保证措施(1)加强本段的超前地质预报，注重围岩监测和观察，对目测观察予以足够的重视，随时注意围岩的岩质和分布情况变化，节理裂隙发育程度和方向，掌子面填充物的性质、涌水量，喷混凝土是否产生裂隙。当围岩变形量无变缓趋势或喷射混凝土产生较大的剪切状态时立即停止开挖，采取辅助加固措施。(2)施工过程中配备10台7.5kW水泵，施工排水沟要及时疏排，严防积水。(3)针对富水断层破碎带深孔注浆固结止水施工的特点和要求，制定安全实施细则。(4)加强全员安全意识教育，坚持安全第一的思想，不盲目追求进度，以防止塌方。(5)配备足够的应急物资。(6)重视边坡的稳定和排水，做好截水沟、边沟，经常检查边坡的稳定情况。(7)对本段施工必须制订切实可行的施工安全措施，施工中采取预防措施，不得盲目冒进。(8)把喷层的异常裂缝作为主要安全检查内容之一，经常进行观察与检查，并作为施工危险信号引起警惕。
