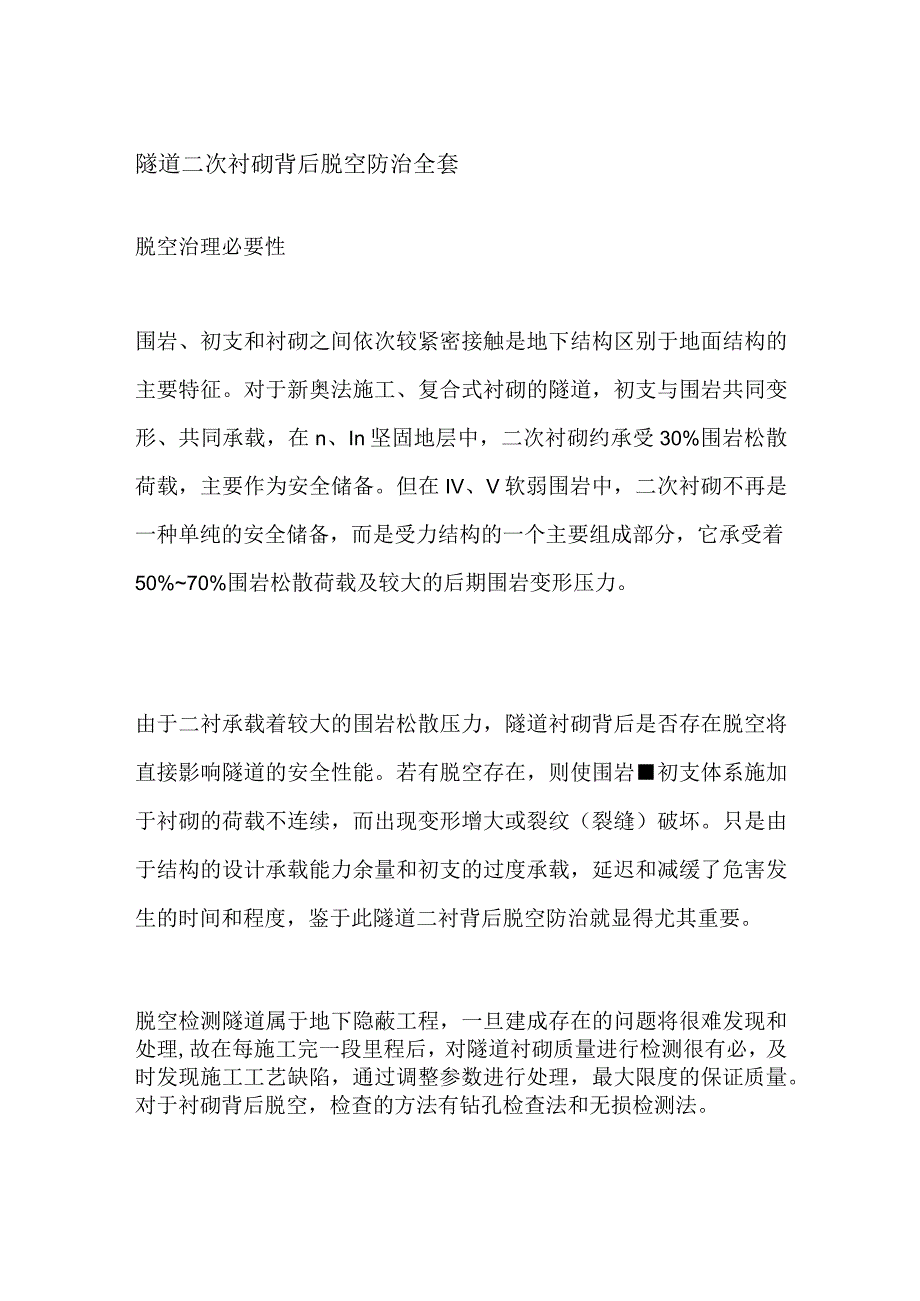

1、隧道二次衬砌背后脱空防治全套脱空治理必要性围岩、初支和衬砌之间依次较紧密接触是地下结构区别于地面结构的主要特征。对于新奥法施工、复合式衬砌的隧道，初支与围岩共同变形、共同承载，在n、In坚固地层中，二次衬砌约承受30%围岩松散荷载，主要作为安全储备。但在IV、V软弱围岩中，二次衬砌不再是一种单纯的安全储备，而是受力结构的一个主要组成部分，它承受着50%70%围岩松散荷载及较大的后期围岩变形压力。由于二衬承载着较大的围岩松散压力，隧道衬砌背后是否存在脱空将直接影响隧道的安全性能。若有脱空存在，则使围岩初支体系施加于衬砌的荷载不连续，而出现变形增大或裂纹（裂缝）破坏。只是由于结构的设计承载能力余量

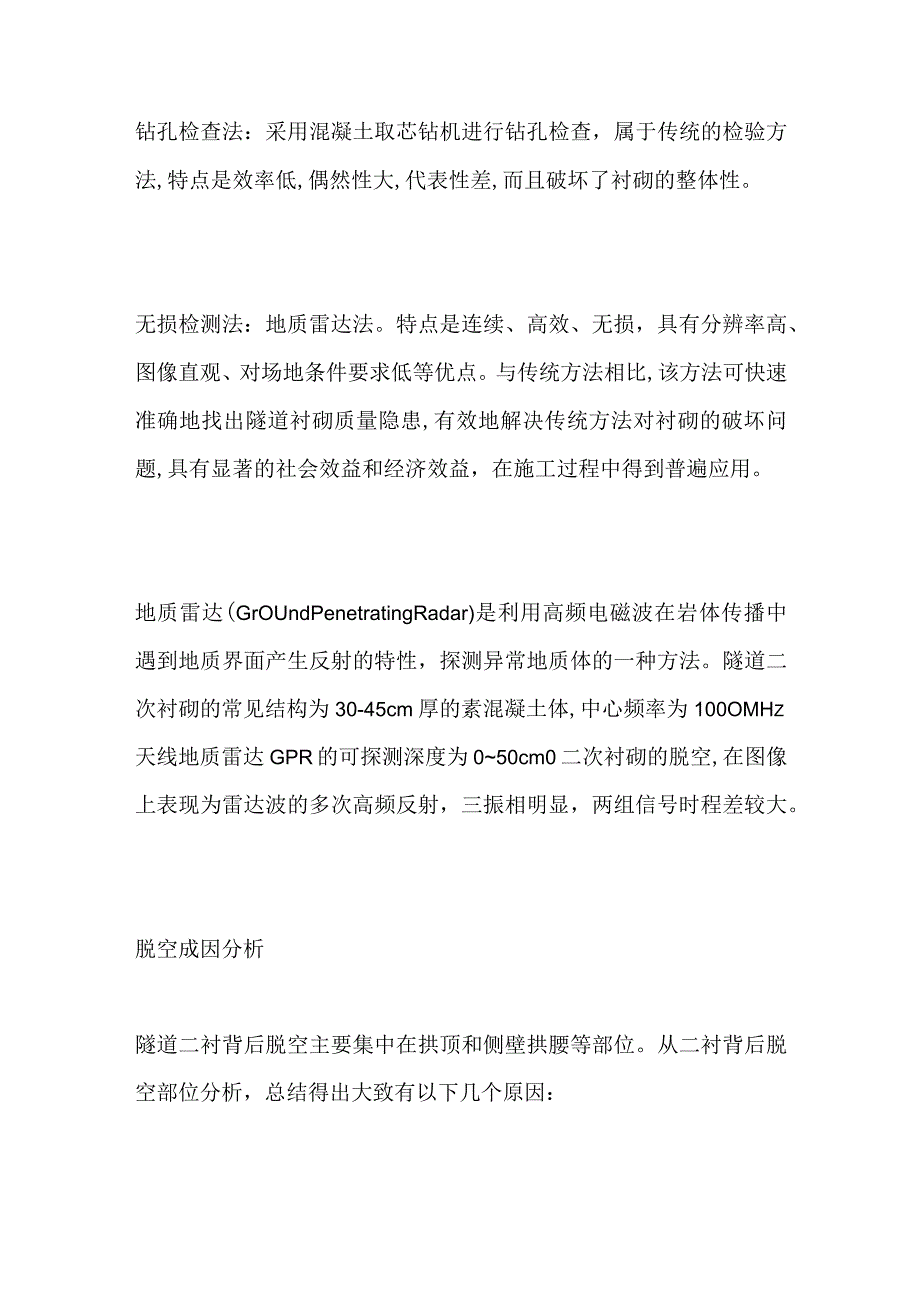

2、和初支的过度承载，延迟和减缓了危害发生的时间和程度，鉴于此隧道二衬背后脱空防治就显得尤其重要。脱空检测隧道属于地下隐蔽工程，一旦建成存在的问题将很难发现和处理,故在每施工完一段里程后，对隧道衬砌质量进行检测很有必，及时发现施工工艺缺陷，通过调整参数进行处理，最大限度的保证质量。对于衬砌背后脱空，检查的方法有钻孔检查法和无损检测法。钻孔检查法：采用混凝土取芯钻机进行钻孔检查，属于传统的检验方法,特点是效率低,偶然性大,代表性差,而且破坏了衬砌的整体性。无损检测法：地质雷达法。特点是连续、高效、无损，具有分辨率高、图像直观、对场地条件要求低等优点。与传统方法相比,该方法可快速准确地找出隧道衬砌质量

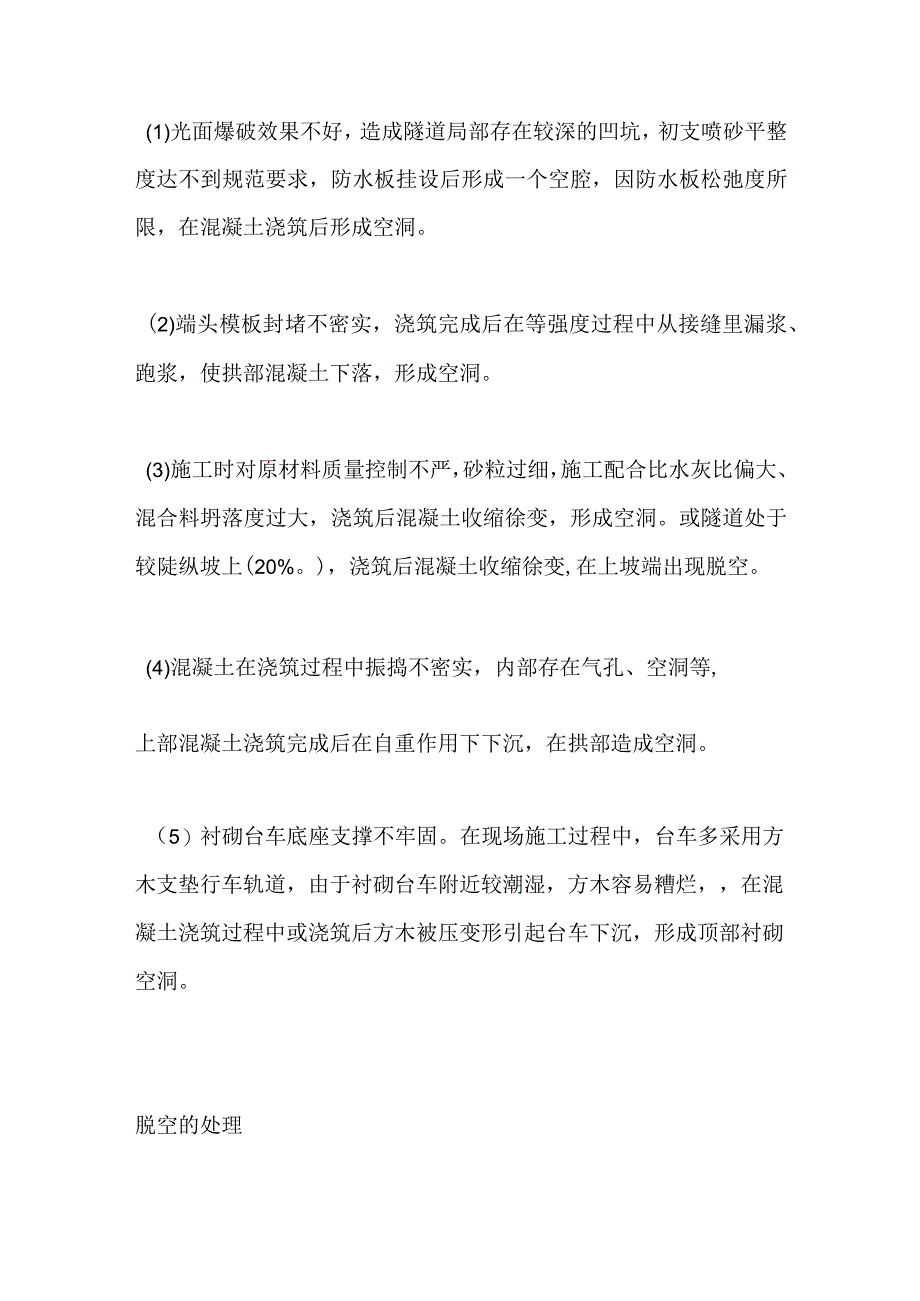

3、隐患,有效地解决传统方法对衬砌的破坏问题,具有显著的社会效益和经济效益，在施工过程中得到普遍应用。地质雷达(GrOUndPenetratingRadar)是利用高频电磁波在岩体传播中遇到地质界面产生反射的特性，探测异常地质体的一种方法。隧道二次衬砌的常见结构为30-45cm厚的素混凝土体,中心频率为100OMHz天线地质雷达GPR的可探测深度为050cm0二次衬砌的脱空,在图像上表现为雷达波的多次高频反射，三振相明显，两组信号时程差较大。脱空成因分析隧道二衬背后脱空主要集中在拱顶和侧壁拱腰等部位。从二衬背后脱空部位分析，总结得出大致有以下几个原因：(1)光面爆破效果不好，造成隧道局部存在较深的
4、凹坑，初支喷砂平整度达不到规范要求，防水板挂设后形成一个空腔，因防水板松弛度所限，在混凝土浇筑后形成空洞。(2)端头模板封堵不密实，浇筑完成后在等强度过程中从接缝里漏浆、跑浆，使拱部混凝土下落，形成空洞。(3)施工时对原材料质量控制不严，砂粒过细，施工配合比水灰比偏大、混合料坍落度过大，浇筑后混凝土收缩徐变，形成空洞。或隧道处于较陡纵坡上(20%。)，浇筑后混凝土收缩徐变,在上坡端出现脱空。(4)混凝土在浇筑过程中振捣不密实，内部存在气孔、空洞等,上部混凝土浇筑完成后在自重作用下下沉，在拱部造成空洞。（5）衬砌台车底座支撑不牢固。在现场施工过程中，台车多采用方木支垫行车轨道，由于衬砌台车附近较
5、潮湿，方木容易糟烂，在混凝土浇筑过程中或浇筑后方木被压变形引起台车下沉，形成顶部衬砌空洞。脱空的处理以地质雷达无损检测数据为依据，测量人员进行测量放线，确定准确的注浆范围，标注打设注浆管的位置。对拱顶部位二衬背后脱空采用拱顶预留注浆孔进行注浆回填，对拱腰及边墙处二衬背后脱空采用钻孔后注浆回填。拱顶检查拱顶预留注浆管：为避免衬砌脱空及方便处理，在浇注衬砌混凝土前，每隔58m在拱顶最高处紧贴防水板位置预埋通长纵向注浆管。用钢筋往返插入预留的钢管内，若插入顺利不受阻挡,证明注浆管未堵塞，否则堵塞，将堵塞的注浆管做好标识。沿纵向注浆管方向在距堵塞的注浆孔50cm处钻孔,安装20注浆管,碎孔口缝用胶密封
6、，待胶凝结后方能注浆。边墙打设回填注浆孔：根据检测报告，采取限深措施，沿着脱空位置上、下边缘处打设中20注浆孔。脱空位置较大的，注浆孔间距为2米，交错布置。埋设注浆管，长度为20Cm（外露）+衬砌厚度。在钻孔过程中，如有操作人员操作不当导致防水板被打穿，可采用扩孔修补的方法进行处理，即在打穿部位人工扩孔，扩孔范围半径不大于10cm,将防水板修补后采用挂模浇筑微膨胀混凝土封堵。注浆施工注浆液拱腰部位采用水泥砂浆，拱顶脱空部位采用细石混凝土回填。在脱空位置下边缘处孔内注浆。注浆过程中，密切观察注浆流量、注浆压力及周围的衬砌情况。当脱空位置上边缘处孔内流出浆液立即用木塞封闭检并保持缓慢注浆，注浆终压
7、力持压5分钟后即可结束，然后用速凝水泥进行堵孔，保证浆液不会顺着注浆管外侧流出。注浆应在二衬强度达到100%后方可进行。注浆时衬砌表面如出现有渗漏水部位，可改用压注水泥水玻璃或其他化学浆液进行注浆堵水。注浆效果及复查注浆完成后，必须对注浆效果进行检查，以确保回填注浆的质量,对于不符合要求的地段必须进行补孔注浆。检查的方法有理论分析法和无损检测法。分析法主要是对钻孔记录进行的统计分析，检查每孔是否达到注浆结束标准。无损检测法：用地质雷达在注浆位置进行检测，检查背后有无空洞。脱空防治措施通过对脱空成因分析和鉴于对脱空的处理，施工企业只要认真遵守设计文件和施工工艺，监管单位只要认真检查、督导，脱空完
8、全是可以预防的，预防胜于整治。（1）加强光面爆破控制，欠挖部位应先加以凿除，提高围岩基面平整度；严格施工过程控制，对喷射混凝土表面凹凸显著部位应分层喷射找平，确保初支基面平整。（2）加强防水板（含土工布）固定控制和铺设质量控制，固定点间距宜为拱部0.50.8米，边墙0.8l米，底部1L5米，呈梅花形排列，基面凹凸较大处应增加固定点。铺设松紧应适度并留有余量，实铺长度与初期支护基面弧长的比值为10:8,以确保混凝土浇筑后与基面密贴。预防太紧防水板崩裂，太松形成褶皱导致空洞的出现。（3）拱部堵头板安装时注意接缝密贴，可采用双面胶等措施,保证混凝土浇筑后不漏浆，不跑浆。（4）把好原材料质量关，控制好混凝土的水灰比或采用适量的膨胀混凝土，减小混凝土干缩徐变。（5）浇筑过程中振捣密实，尽量排除在混凝土浇筑时被挤压到拱部的空气，仔细观察浇筑情况，确保拱部混凝土填筑饱满。（6）要端正对隧道二次衬砌存在的片面认识，重视二次衬砌的作用，严格按隧道施工技术规范施工。加强各工序作业人员的质量意识教育，掌握每一道工序的质量标准；加强技术管理人员的责任心教育，把好每一道工序质量。
