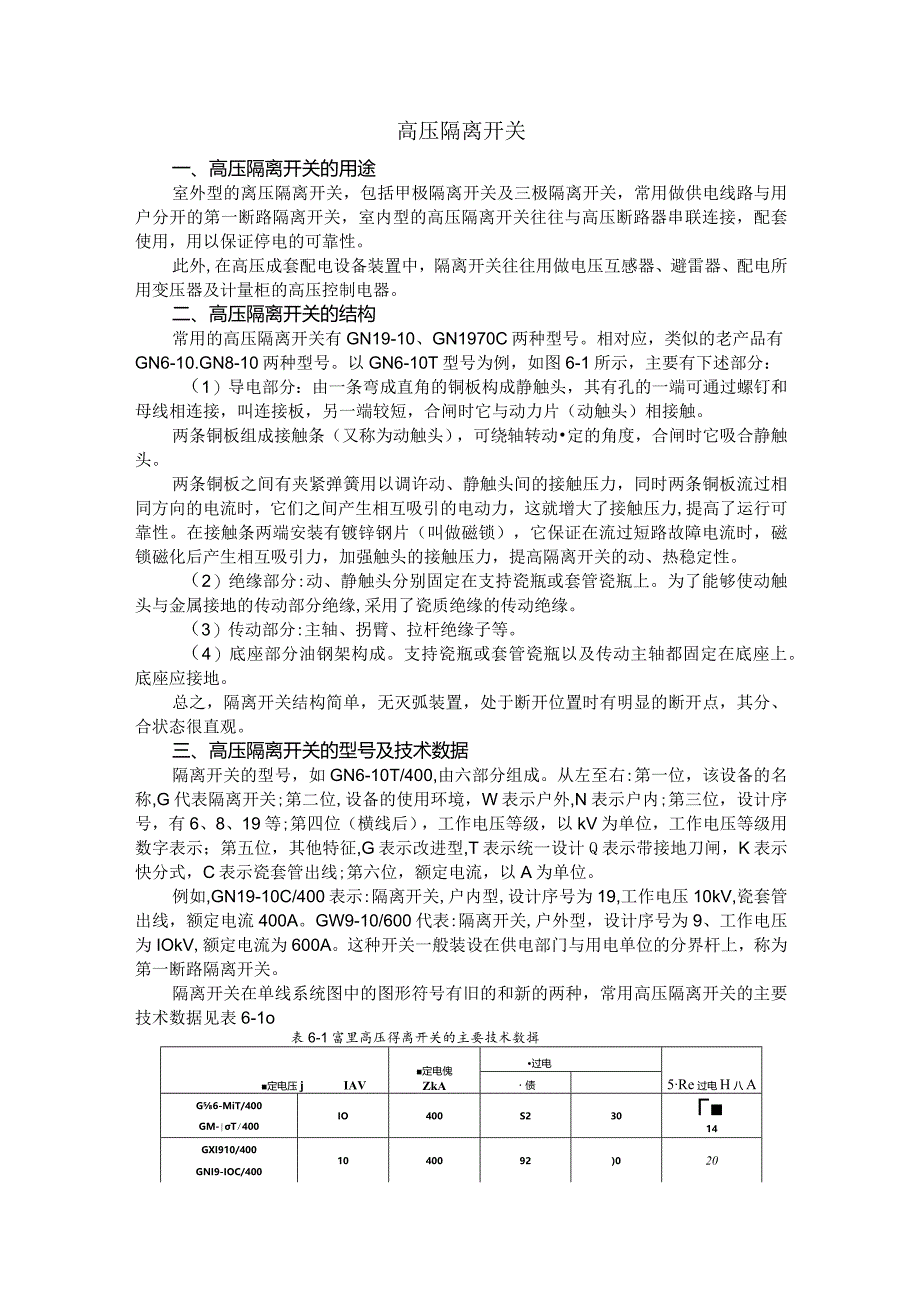

1、高压隔离开关一、高压隔离开关的用途室外型的离压隔离开关，包括甲极隔离开关及三极隔离开关，常用做供电线路与用户分开的第一断路隔离开关，室内型的高压隔离开关往往与高压断路器串联连接，配套使用，用以保证停电的可靠性。此外,在高压成套配电设备装置中，隔离开关往往用做电压互感器、避雷器、配电所用变压器及计量柜的高压控制电器。二、高压隔离开关的结构常用的高压隔离开关有GN19-10、GN1970C两种型号。相对应，类似的老产品有GN6-10.GN8-10两种型号。以GN6-10T型号为例，如图6-1所示，主要有下述部分：（1）导电部分：由一条弯成直角的铜板构成静触头，其有孔的一端可通过螺钉和母线相连接，叫
2、连接板，另一端较短，合闸时它与动力片（动触头）相接触。两条铜板组成接触条（又称为动触头），可绕轴转动定的角度，合闸时它吸合静触头。两条铜板之间有夹紧弹簧用以调许动、静触头间的接触压力，同时两条铜板流过相同方向的电流时，它们之间产生相互吸引的电动力，这就增大了接触压力,提高了运行可靠性。在接触条两端安装有镀锌钢片（叫做磁锁），它保证在流过短路故障电流时，磁锁磁化后产生相互吸引力，加强触头的接触压力，提高隔离开关的动、热稳定性。（2）绝缘部分:动、静触头分别固定在支持瓷瓶或套管瓷瓶上。为了能够使动触头与金属接地的传动部分绝缘,采用了瓷质绝缘的传动绝缘。（3）传动部分:主轴、拐臂、拉杆绝缘子等。（4
3、）底座部分油钢架构成。支持瓷瓶或套管瓷瓶以及传动主轴都固定在底座上。底座应接地。总之，隔离开关结构简单，无灭弧装置，处于断开位置时有明显的断开点，其分、合状态很直观。三、高压隔离开关的型号及技术数据隔离开关的型号，如GN6-10T/400,由六部分组成。从左至右:第一位，该设备的名称,G代表隔离开关;第二位,设备的使用环境，W表示户外,N表示户内;第三位，设计序号，有6、8、19等;第四位（横线后），工作电压等级，以kV为单位，工作电压等级用数字表示；第五位，其他特征,G表示改进型,T表示统一设计Q表示带接地刀闸，K表示快分式，C表示瓷套管出线;第六位，额定电流，以A为单位。例如,GN19-1
4、0C/400表示:隔离开关,户内型,设计序号为19,工作电压10kV,瓷套管出线，额定电流400A。GW9-10/600代表:隔离开关,户外型，设计序号为9、工作电压为IOkV,额定电流为600A。这种开关一般装设在供电部门与用电单位的分界杆上，称为第一断路隔离开关。隔离开关在单线系统图中的图形符号有旧的和新的两种，常用高压隔离开关的主要技术数据见表6-1o表6-1富里高压得离开关的主要技术数揖定电压jIAV定电傀ZkA过电5Re过电H八A债G6-MiT/400GM-T400IO400S23014GXI910/400GNI9-IOC/4001040092)020GVl-10/400IO4002

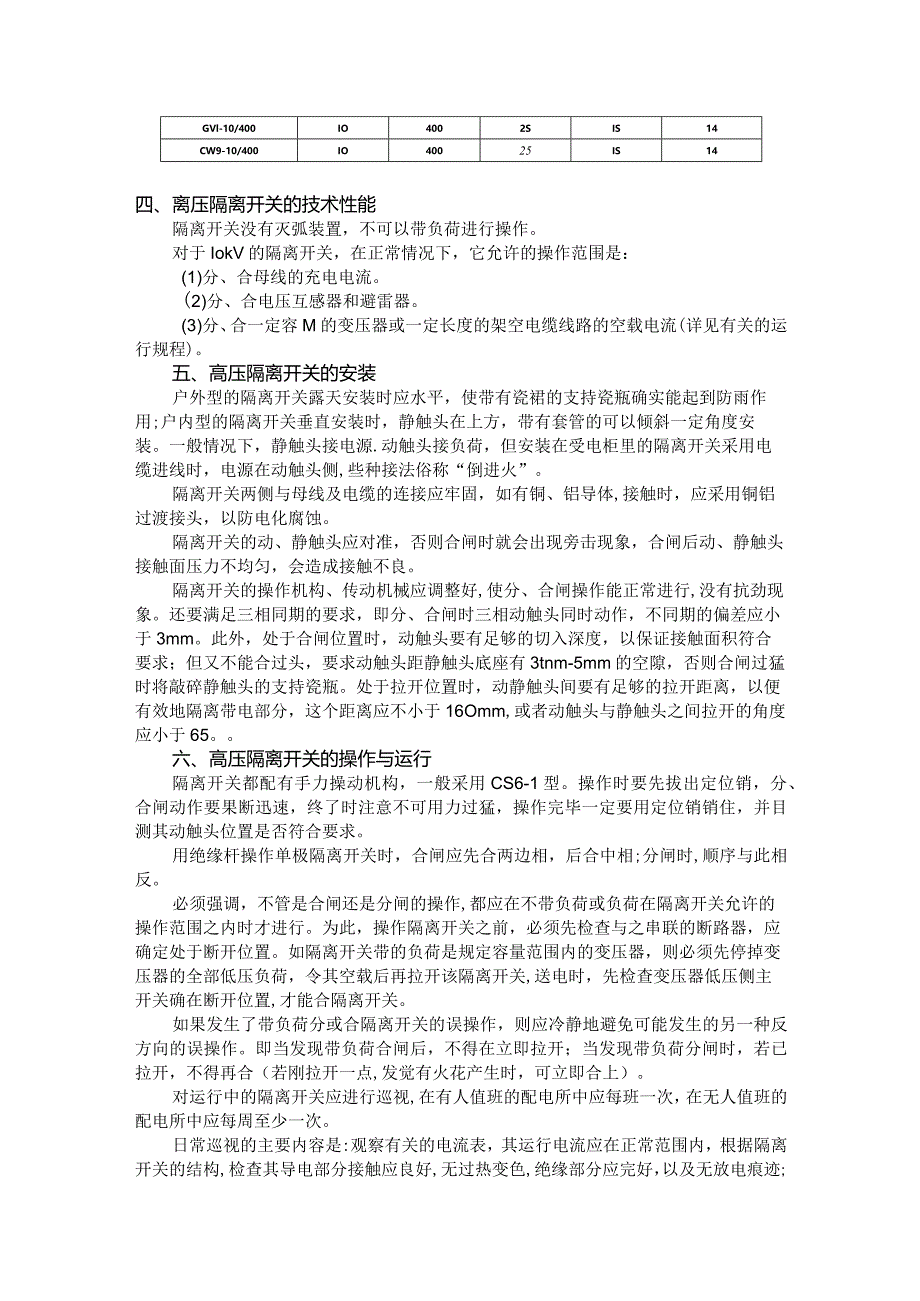

5、SIS14CW9-10/400IO40025IS14四、离压隔离开关的技术性能隔离开关没有灭弧装置，不可以带负荷进行操作。对于IokV的隔离开关，在正常情况下，它允许的操作范围是：(1)分、合母线的充电电流。(2)分、合电压互感器和避雷器。(3)分、合一定容M的变压器或一定长度的架空电缆线路的空载电流(详见有关的运行规程)。五、高压隔离开关的安装户外型的隔离开关露天安装时应水平，使带有瓷裙的支持瓷瓶确实能起到防雨作用;户内型的隔离开关垂直安装时，静触头在上方，带有套管的可以倾斜一定角度安装。一般情况下，静触头接电源.动触头接负荷，但安装在受电柜里的隔离开关采用电缆进线时，电源在动触头侧,些种接
6、法俗称“倒进火”。隔离开关两侧与母线及电缆的连接应牢固，如有铜、铝导体,接触时，应采用铜铝过渡接头，以防电化腐蚀。隔离开关的动、静触头应对准，否则合闸时就会出现旁击现象，合闸后动、静触头接触面压力不均匀，会造成接触不良。隔离开关的操作机构、传动机械应调整好,使分、合闸操作能正常进行,没有抗劲现象。还要满足三相同期的要求，即分、合闸时三相动触头同时动作，不同期的偏差应小于3mm。此外，处于合闸位置时，动触头要有足够的切入深度，以保证接触面积符合要求；但又不能合过头，要求动触头距静触头底座有3tnm-5mm的空隙，否则合闸过猛时将敲碎静触头的支持瓷瓶。处于拉开位置时，动静触头间要有足够的拉开距离，
7、以便有效地隔离带电部分，这个距离应不小于16Omm,或者动触头与静触头之间拉开的角度应小于65。六、高压隔离开关的操作与运行隔离开关都配有手力操动机构，一般采用CS6-1型。操作时要先拔出定位销，分、合闸动作要果断迅速，终了时注意不可用力过猛，操作完毕一定要用定位销销住，并目测其动触头位置是否符合要求。用绝缘杆操作单极隔离开关时，合闸应先合两边相，后合中相;分闸时,顺序与此相反。必须强调，不管是合闸还是分闸的操作,都应在不带负荷或负荷在隔离开关允许的操作范围之内时才进行。为此，操作隔离开关之前，必须先检查与之串联的断路器，应确定处于断开位置。如隔离开关带的负荷是规定容量范围内的变压器，则必须先

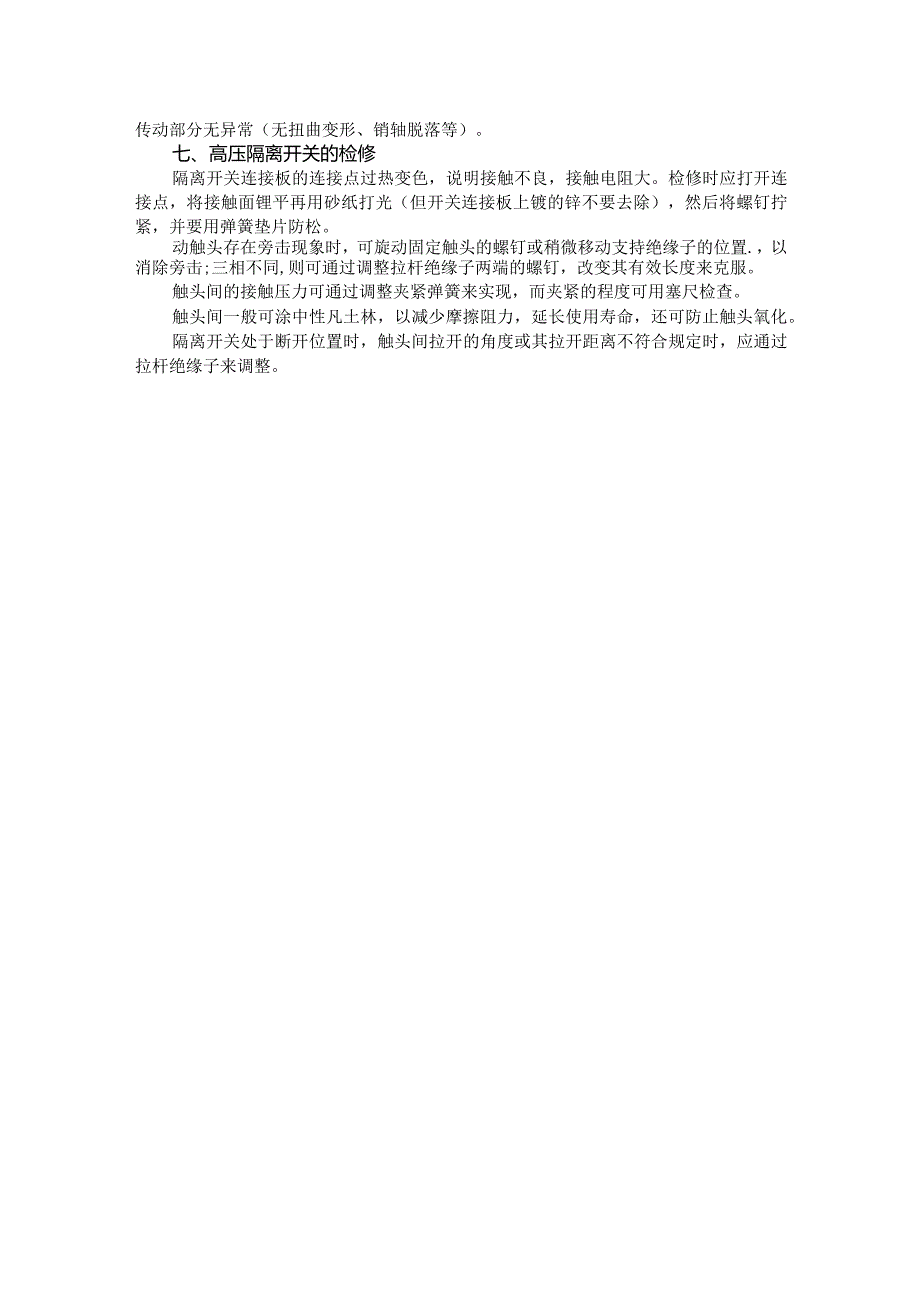

8、停掉变压器的全部低压负荷，令其空载后再拉开该隔离开关,送电时，先检查变压器低压侧主开关确在断开位置,才能合隔离开关。如果发生了带负荷分或合隔离开关的误操作，则应冷静地避免可能发生的另一种反方向的误操作。即当发现带负荷合闸后，不得在立即拉开；当发现带负荷分闸时，若已拉开，不得再合（若刚拉开一点,发觉有火花产生时，可立即合上）。对运行中的隔离开关应进行巡视,在有人值班的配电所中应每班一次，在无人值班的配电所中应每周至少一次。日常巡视的主要内容是:观察有关的电流表，其运行电流应在正常范围内，根据隔离开关的结构,检查其导电部分接触应良好,无过热变色,绝缘部分应完好，以及无放电痕迹;传动部分无异常（无扭曲变形、销轴脱落等）。七、高压隔离开关的检修隔离开关连接板的连接点过热变色，说明接触不良，接触电阻大。检修时应打开连接点，将接触面锂平再用砂纸打光（但开关连接板上镀的锌不要去除），然后将螺钉拧紧，并要用弹簧垫片防松。动触头存在旁击现象时，可旋动固定触头的螺钉或稍微移动支持绝缘子的位置.，以消除旁击;三相不同,则可通过调整拉杆绝缘子两端的螺钉，改变其有效长度来克服。触头间的接触压力可通过调整夹紧弹簧来实现，而夹紧的程度可用塞尺检查。触头间一般可涂中性凡土林，以减少摩擦阻力，延长使用寿命，还可防止触头氧化。隔离开关处于断开位置时，触头间拉开的角度或其拉开距离不符合规定时，应通过拉杆绝缘子来调整。
