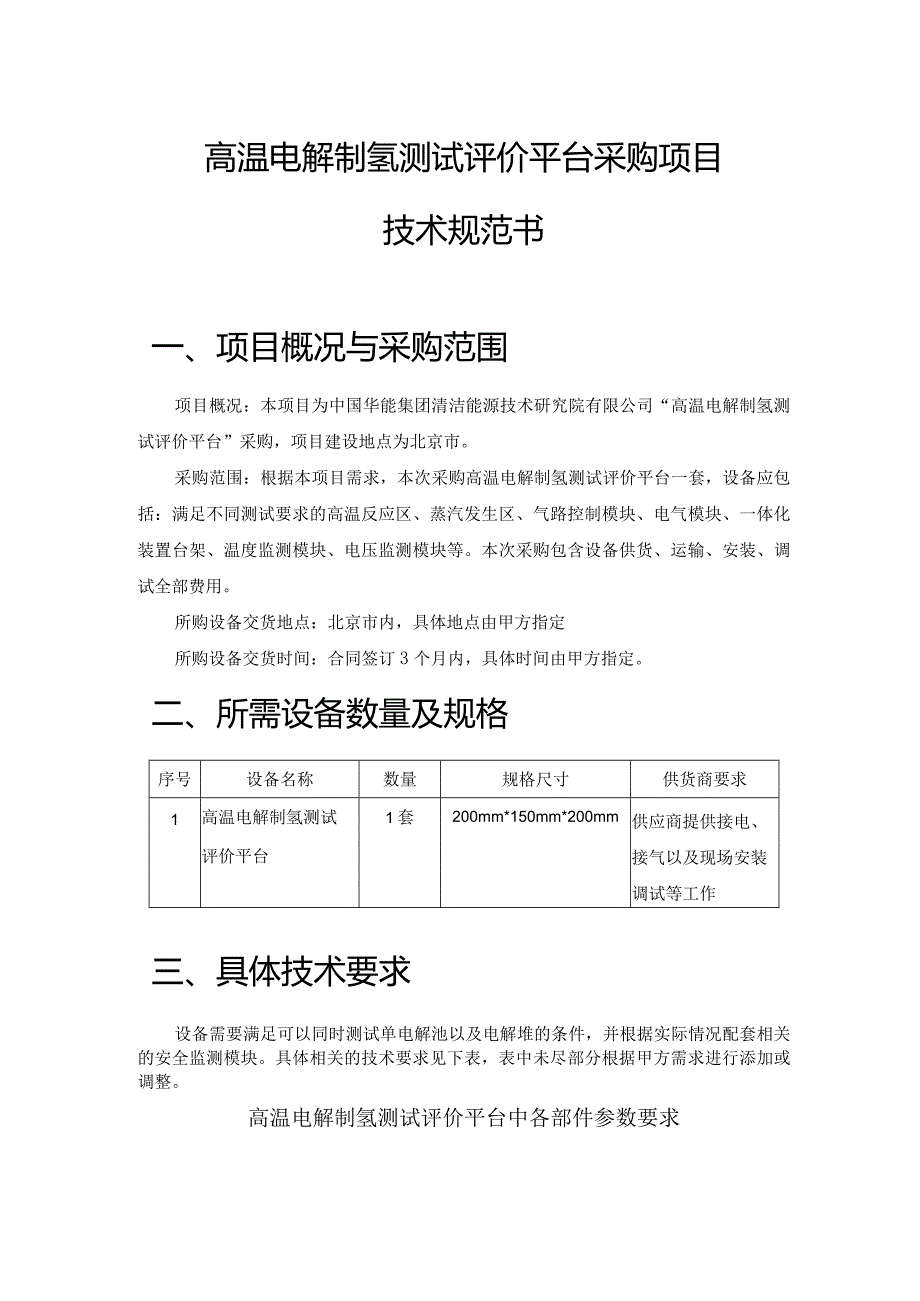

1、高温电解制氢测试评价平台采购项目技术规范书一、项目概况与采购范围项目概况：本项目为中国华能集团清洁能源技术研究院有限公司“高温电解制氢测试评价平台”采购，项目建设地点为北京市。采购范围：根据本项目需求，本次采购高温电解制氢测试评价平台一套，设备应包括：满足不同测试要求的高温反应区、蒸汽发生区、气路控制模块、电气模块、一体化装置台架、温度监测模块、电压监测模块等。本次采购包含设备供货、运输、安装、调试全部费用。所购设备交货地点：北京市内，具体地点由甲方指定所购设备交货时间：合同签订3个月内，具体时间由甲方指定。二、所需设备数量及规格序号设备名称数量规格尺寸供货商要求1高温电解制氢测试评价平台1套

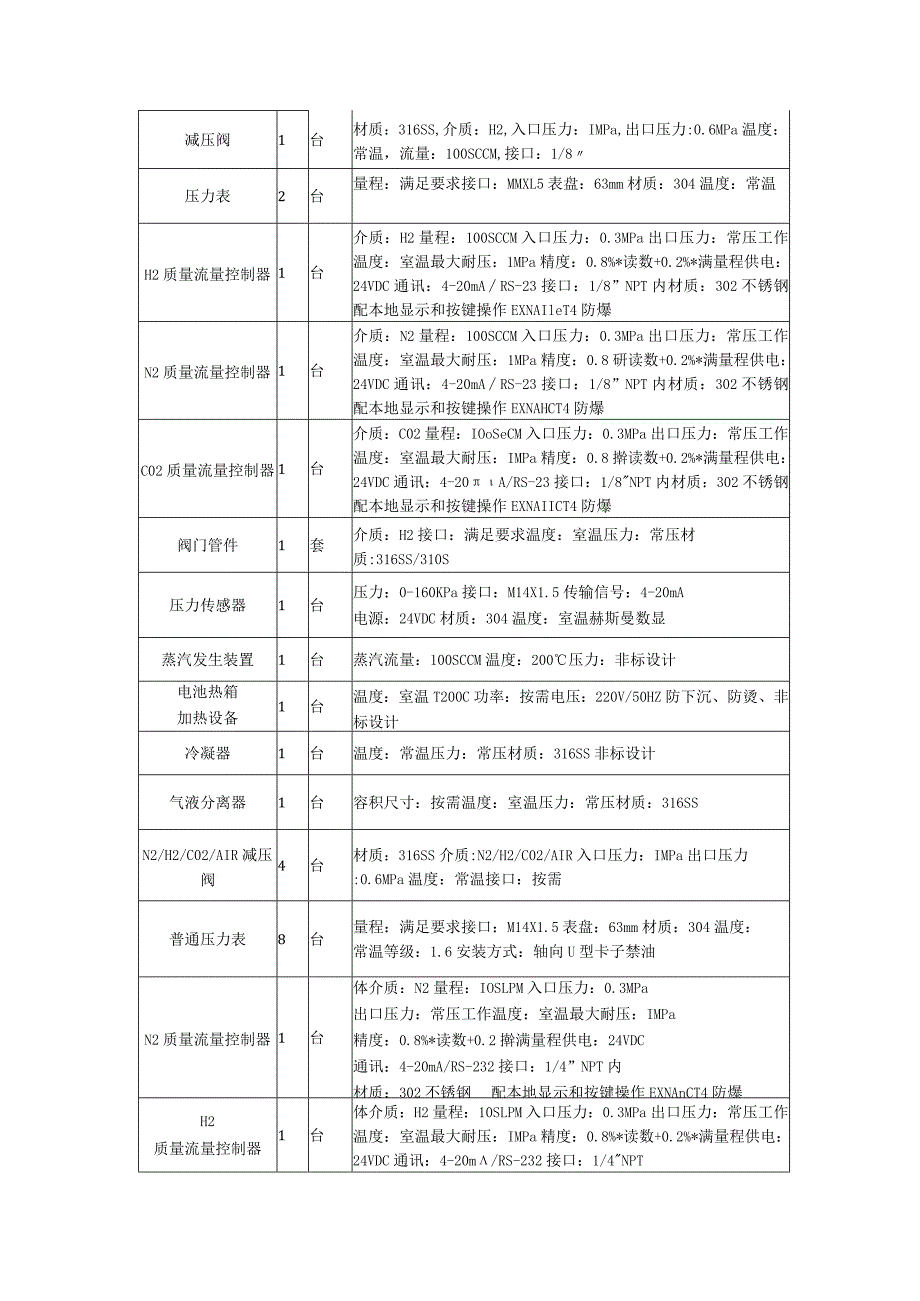

2、200mm*150mm*200mm供应商提供接电、接气以及现场安装调试等工作三、具体技术要求设备需要满足可以同时测试单电解池以及电解堆的条件，并根据实际情况配套相关的安全监测模块。具体相关的技术要求见下表，表中未尽部分根据甲方需求进行添加或调整。高温电解制氢测试评价平台中各部件参数要求名称数量单位型号规格减压阀1台材质：316SS,介质：H2,入口压力：IMPa,出口压力:0.6MPa温度：常温，流量：100SCCM,接口：1/8压力表2台量程：满足要求接口：MMXL5表盘：63mm材质：304温度：常温H2质量流量控制器1台介质：H2量程：100SCCM入口压力：0.3MPa出口压力：常压工
3、作温度：室温最大耐压：1MPa精度：0.8%*读数+0.2%*满量程供电：24VDC通讯：4-20mARS-23接口：1/8”NPT内材质：302不锈钢配本地显示和按键操作EXNAIleT4防爆N2质量流量控制器1台介质：N2量程：100SCCM入口压力：0.3MPa出口压力：常压工作温度：室温最大耐压：1MPa精度：0.8研读数+0.2%*满量程供电：24VDC通讯：4-20mARS-23接口：1/8”NPT内材质：302不锈钢配本地显示和按键操作EXNAHCT4防爆C02质量流量控制器1台介质：C02量程：IOoSeCM入口压力：0.3MPa出口压力：常压工作温度：室温最大耐压：IMPa精
4、度：0.8擀读数+0.2%*满量程供电：24VDC通讯：4-20A/RS-23接口：1/8NPT内材质：302不锈钢配本地显示和按键操作EXNAIICT4防爆阀门管件1套介质：H2接口：满足要求温度：室温压力：常压材质:316SS/310S压力传感器1台压力：0-160KPa接口：M14X1.5传输信号：4-20mA电源：24VDC材质：304温度：室温赫斯曼数显蒸汽发生装置1台蒸汽流量：100SCCM温度：200压力：非标设计电池热箱加热设备1台温度：室温T200C功率：按需电压：220V/50HZ防下沉、防烫、非标设计冷凝器1台温度：常温压力：常压材质：316SS非标设计气液分离器1台容积
5、尺寸：按需温度：室温压力：常压材质：316SSN2/H2/C02/AIR减压阀4台材质：316SS介质:N2/H2/C02/AIR入口压力：IMPa出口压力:0.6MPa温度：常温接口：按需普通压力表8台量程：满足要求接口：M14X1.5表盘：63mm材质：304温度：常温等级：1.6安装方式：轴向U型卡子禁油N2质量流量控制器1台体介质：N2量程：IOSLPM入口压力：0.3MPa出口压力：常压工作温度：室温最大耐压：IMPa精度：0.8%*读数+0.2擀满量程供电：24VDC通讯：4-20mA/RS-232接口：1/4”NPT内材质：302不锈钢配本地显示和按键操作EXNAnCT4防爆H2
6、质量流量控制器1台体介质：H2量程：10SLPM入口压力：0.3MPa出口压力：常压工作温度：室温最大耐压：IMPa精度：0.8%*读数+0.2%*满量程供电：24VDC通讯：4-20m/RS-232接口：1/4NPT内材质：302不锈钢配本地显示和按键操作EXNAIICT4防爆二氧化碳质量流量控制器1台体介质：CO2量程：IOSLPM入口压力：0.3MPa出口压力：常压工作温度：室温最大耐压：IMPa精度：0.8%*读数+0.2%*满量程供电：24VDC通讯：4-20mA/RS-232接口：1/4”NPT内材质：302不锈钢配本地显示和按键操作EXNAnCT4防爆空气质量流量控制器1气体介质
7、：空气量程：5Nm3h常用流量：50-60L/MIN入口压力：0.3MPa出口压力：常压工作温度：室温最大耐压：IMPa精度：0.8%*读数+0.2%*满量程供电：24VDC通讯：4-20mA/RS-232接口：1/2NPT内材质：302不锈钢配本地显示和按键操作EXNAnCT4防爆压力传感器6台压力：OToOKPa接口：M14X1.5传输信号：4-20m电源：24VDC材质：304温度：满足使用要求数显、EX11CT4防爆差压液位计2介质：水高度：1米水柱耐压：IMPa接口：1/4卡套工作温度：常温材质：316SS、EXNAHCT4防爆阀门管件1套介质：N2/H2/C02/AIR接口：满足要
8、求温度：室温压力：常压材质：316SS/310S阴极预热器1台尺寸：V150*150*400根据炉膛尺寸确定温度：100Oc压力：常压材质：310S,功率W3kW,EXNAIlCT4防爆阴极预热炉1台温度：室温-120OC功率：按需电压：220V/50HZ防下沉、防烫阳极预热器1台尺寸：V150*150*400根据炉膛尺寸确定温度：1000C压力：常压材质：310S,功率W3kW,EXNAHCT4防爆阳极预热炉1台温度：室温-1200功率：按需电压：220V/50HZ防下沉、防烫电堆热箱加热设备1台温度：室温-1200C功率：按需电压：220V/50HZ防下沉、防烫非标设计阳极冷凝器1台列管冷
9、凝器温度：室温压力：常压材质：310S阳极气液分离器1台容积尺寸：按需定制温度：室温压力：常压材质：316SS阴极冷凝器1台列管冷凝器温度：室温压力：常压材质：310S卡套接头1套材质：316SS/310S接口：按需工艺管线1套材质：316SS/310S气体检测设备1台有毒有害气体检测可燃气体检测K型热电偶5套温度范围：W1200C直径：长度：满足装置使用要求高温加压装置1套压力OTOOkg、可连续调节，工作温度W800C固态继电器5个SSR-40H开关电源1个+15V开关电源1个24VDC空气开关1套满足装置使用要求接线端子1套满足装置使用要求接触器2个满足装置使用要求电线、电缆1套满足装置使用要求配电附件1套满足装置使用要求控制柜1套满足装置使用要求框架1套工业专用铝型材、中间继电器4个OML-MY2N-AC220V流量控制仪表5个AI-516温度控制仪表5个AI-516P温度检测仪表5个AI-516P按钮、指示灯1套满足装置使用要求2 .辅材、运输和安装调试等数量：1套。技术要求：测试平台所需的所有辅材、运输费和安装调试费等。3 .交货周期合同签订后3个月。4 .其他要求（1）报价包含与该项目相关的所有费用，包括设备费、运输费、安装费、调试费等。（2）开具正规增值税专用发票，税率13%
