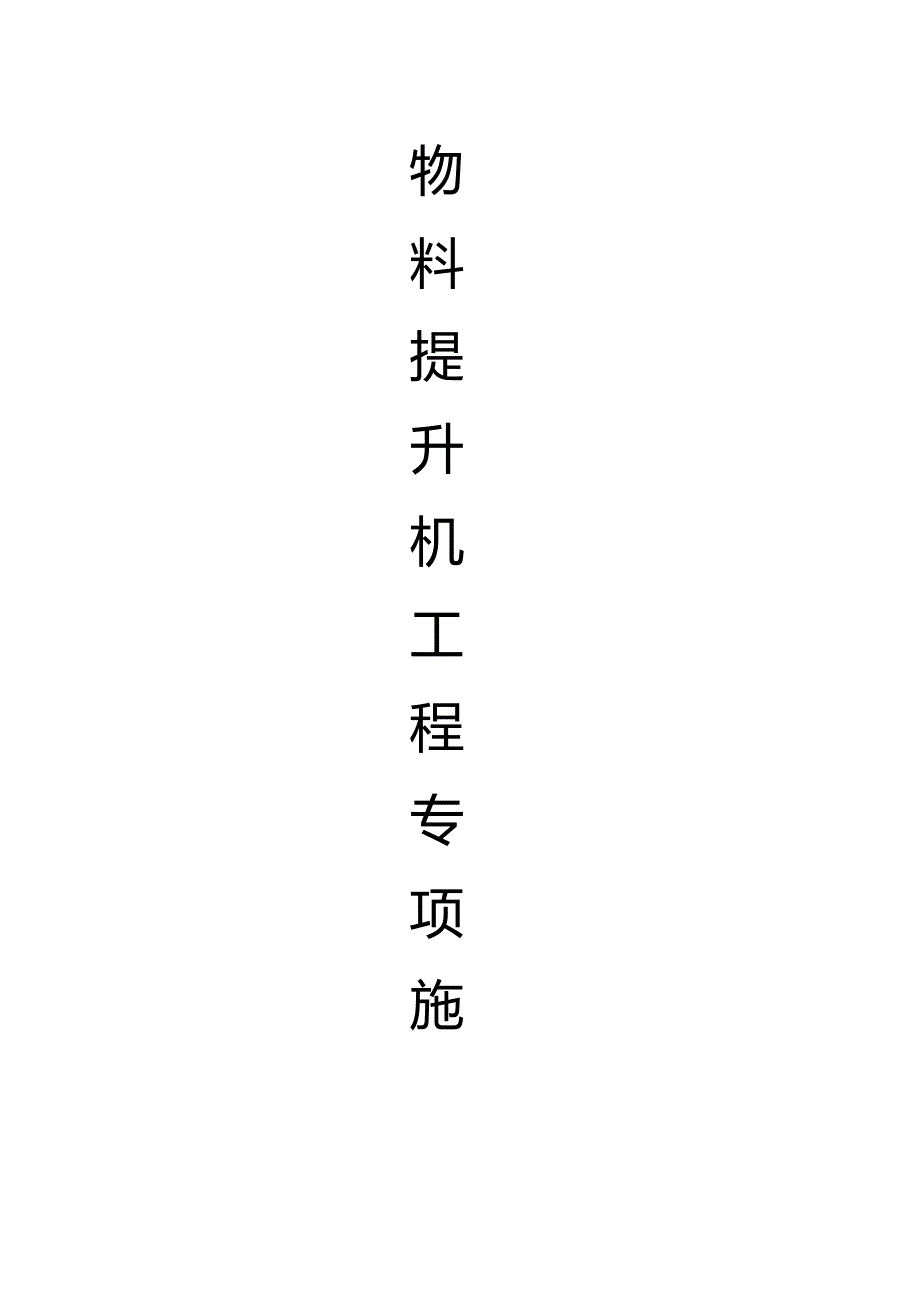

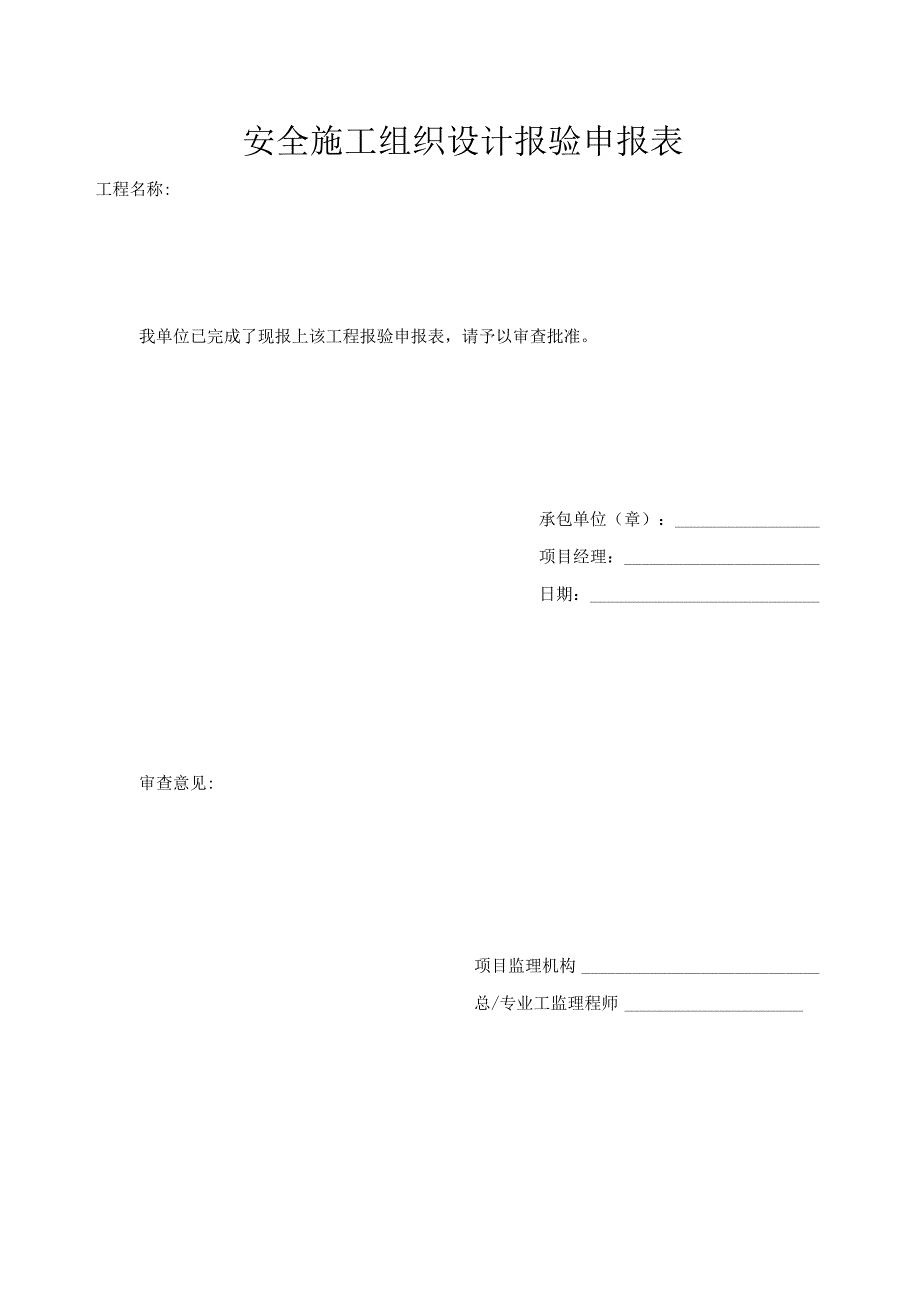

1、物料提升机工程专项施工方案安全施工组织设计报验申报表工程名称:我单位已完成了现报上该工程报验申报表，请予以审查批准。承包单位（章）：项目经理：日期：审查意见:项目监理机构总/专业工监理程师安全施工组织设计（方案）审批表工程名称工程地点建设单位建筑面积m2结构类型工程造价（万元）设计单位监理单位层数、高度建筑物跨度开、竣工日期年月曰至年月曰编制人项目负责人安全施工负责人参加会审人员签字单位生产技术部门安全部门设备部门材料部门建设（监理）部门职务签名审批结论总工程师（技术负责人）签字盖章年月日建设（监理）单位审批签字盖章年月日物料提升机安装、拆除施工方案一、工程概况库车县第二中学报告厅工程,本工程
2、建筑面积2636.7rtf。三层框架结构。二、主要技术参数(1)、型号SMZ100B(2)、标准架高28(m)(3)、标准架高时吊栏提长高度23m(4)、最大起重量1000 (kg)(5)、吊栏尺寸1.93.4(m)(6)、吊栏质量400 (kg)(7)、整机质量3000 (kg)(8)、配套卷扬机JJK-1.5T三、基础要求：1、 土层压实后的承载力应480pa2、 基础表面应平整，水平偏差不大于IOmn1。3、 应有排水措施，距基础边缘5m范围内，开挖沟槽或有较大振动的施工时，必须有保证架体稳定的措施。4、 卷扬机安装位置其卷筒轴中心线距架体地滑轮应保持有415倍卷筒宽度的距离。四、安装1
3、、 安装龙门架前，提前15天制作碎基础，并预留避雷接地线。基础摆设按长边与墙体垂直的方式布置基础，混凝土基础中心线距墙的距离为3米，有挑沿时应考虑到挑沿的距离。架体与建筑物外边距离以30Cm为宜，不宜太远。2、 基础为200号混凝土，面积应比底盘外边缘，大出20公分，深度为500公分，做混凝土基础要注意。3、 找平基础将吊笼放在基础正中位置，然后安装底架，两根长与两根短的底节立角钢对角安装。底架成形后，用水平仪校准底架四用水平（用垫钢板的方法找平）。4、 将工作平台放在底盘上，位置、对好，使底盘与标准节连接的16个螺栓也全部让出即可。5、 将一节基础节，与任意一节标准节放进平台的方框内，将底盘
4、与放入平台框内的节子用螺栓串好，调整节子垂直度（可用垫片）要求垂直度为1/400,后撬紧螺栓。6、 安装三层标准层架体，包括标准节立角钢长横杆、短横杆、斜撑杆、底节导轨、标准节导轨、连接板等，至6米高左右，再次用水平仪找平底架，各角交叉不超过Imnb然后用压板固定底架。7、 升架用一根力7mm直径的钢丝绳一端装有卸扣用卸扣与吊栏上滑轮小元钢连接。通过自提扒杆的两个小滑轮。另一端装有勾子，用勾子在标准节的上中端穿过标准节，绕一圈勾住钢丝绳。（预先放在吊栏上，准用来升架的标准节）。然后，使吊栏慢慢下降，吊栏上被挂好的标准节离开吊栏慢慢上长直至标准节以此平台栏杆略高一些在平台上的安装人员，将该标准节
5、拉上工作平台，再按照上述顺序完成升架。8、 到需要高度时，安装顶节短立角钢，使立角钢顶处于同一平面,安装顶层，包括天梁、支撑梁、天、地滑轮组等。9、 安装井架入口的安全门。10、全面拧紧一遍紧固件。11、架体安装完毕，垂直偏差不大于3%o,其它要求符合后方穿绕钢丝绳。安装拖动部分，同时安装上下限位装置，自动防坠装置、停靠装置、电视监控装置等安全装置。12、安装完毕应对各个运动部位进行一次全面、周到的检查和润滑。各润滑部位应按规定加注润滑油和润滑脂。13、通用试运行，在确认各外机械、电气安装正确无误，井架内通道无各种障碍物后，接通提升机的总电源，可以进行能电调试。提升机的工作状态符合JGJ88-
6、92龙门架及井架物料提升机安装技术规范要求,同时符合JGJ5999建筑施工安全检查标准的规定。14、本龙门无附着最大高度为10米，在10米、20米之间架设二道缆风绳。每隔3米架一组连墙杆，连墙杆与架体应紧锁在建筑物的梁或柱上，连接牢固并形成稳定结构，不得与施工脚手架相连。连接杆的材质应与架体相同。15、本架超高限位器安装应低于平台下3米处。16、风速超过13米/秒，不得进行架设及升高作业。五、使用1、 使用前应检查各机构造及结构的安装是否符合要求。2、 检查沿吊栏垂直运行方向，有无突出物体影响。3、 操作卷扬机，提升或下降吊栏，至少三次以上检查其灵活性。并检查断绳保险装置，高度限位器停车器及卷
7、扬机制动器是否可靠。4、 操作人员必须受过专门培训，经考试合格，才能上岗操作。5、 操作时，要集中精力，严禁与别人闲谈、做杂活。6、 运载不许超过100Okgo7、 必须平均装载，防止偏重。8、 当风速达到20米/秒时，不准开机，将吊栏降到最低位置。9、 下班后应把吊栏降到最低位置，切断总电源。10、吊栏上严禁站人升降。11、每日至少一次，进行检查，加油保养。(1)检查断绳保险装置及滑轮边缘螺栓是否紧固。(2)检查钢丝绳夹是否牢固。(3)检查限位是否灵活，卷扬机制动是否可靠。(4)检查钢丝绳的损坏情况,钢丝绳上10倍直位长度，范围内断丝、根数，不得大于总根数的5%,否则必须更换。(5)检查吊栏
8、，导向轮滑轮动是否灵活，并加润滑脂。(6)标准节角钢，导轨面涂抹润滑脂，钢丝绳表面涂润滑油。六、卸料台本工程采用钢管搭设卸料平台。1、材料选用臂厚3.5cm24851钢管，有严重锈蚀，弯曲，压扁或裂纹的钢管不得使用扣件必须有出厂合格证，脆裂、变形、滑丝的扣件禁止使用。2、 搭设要求：（1）、料台的立杆必须垂直钢管立杆必须支撑在金属底座或垫铁上（料台基础C20碎20Cm厚）立杆纵、横方向应设扫地坪。（2）、料台立杆的纵向间距应等于吊栏宽度两边各增加20-30cm,料台的宽度必须大于1米，使扫料台的面积最少不小于2.2米。料台的横向间距不大于1米。3、 料台的总高与建筑物层高相一致，大横杆与填芯杆
9、应搭设在小横杆上面，小横杆间距与立杆纵向间距相同，大横杆间距与立杆的横向间距相同，并在期间设12根填芯杆件。4、 料台的下面必须设置八字撑，其侧面宜设X字撑，以回强料台的刚度。料台用5cm厚木板铺设，板间不得留有空隙料台板应里低外高，外口比里口高5cm,料台与建筑物之间间隙不大于IOCmo5、 每层料台两侧设两道防护栏杆,栏杆高度距板面50-60cm,100-120cm,必须加设密目网防护，料台正面设置能开启的封闭安全门，不用时封闭上锁，并且每层料台上均应安一盏照明灯。6、 料台与建筑物必须进行钢性连接，每步料台不少于2点，在料台两侧各设一点，在施工过程中严禁松动扣件，以确保料台的稳固。7、
10、料台的搭设过程中，公司对卸料台进行分段验收，验收合格后方可使用，料台在使用过程中应按标准经常检查。六、龙门吊的拆除拆除龙门架基本按照安装龙门架的逆过程进行。但在拆除缆风绳或附墙架前，应先设置临时缆风绳或支撑，确保架体的自由高度不得大于9米。七、安全技术措施1、 参与安装和拆卸人员必须熟悉提升机的性能特点，并有熟练的操作技术和排除故障的能力。2、 安装过程中必须由专人负责统一指挥。3、 安装、拆卸人员必须持有相应工种上岗证。4、 安装、拆卸作业人员必须穿戴各种必要的防护用品。如：安全帽、安全带等。5、 龙门架操作人员必须经过安全技术培训，取得操作证，方可独立操作。6、 卷扬机应安装在平整坚实的基
11、础上，机身和地锚必须牢固。操作棚里视野良好。7、 每日作业前，应检查钢丝绳、离合器、制动器、保险齿轮、传动滑轮和安全保险装置等，确认安全可靠、有效的，方准操作。发现安全保险装置失效时，应立即停机修复。作业中不得随意使用极限限位装置。钢丝绳变形或断丝断股超过规定的，必须按规定及时更换。8、 钢丝绳卷筒必须设置防钢丝绳滑脱的保险装置。钢丝绳在卷筒上必须排列整齐，作业中最少需保留3圈。作业中发现钢丝绳缠绕的必须暂停使用，重新排列整齐。9、 物料在吊笼里应均匀分布，不得超出吊笼。当长料在吊笼中立放时，应采取防滚落措施；散料应装箱或装笼。严禁超载使用。10、严禁人员攀登、穿越提升机和乘吊笼上下。11、高
12、架提升机作业时，应使用通讯装置联系。低架提升机在多工种、多楼层同时使用时，应专设指挥人员，信号不清不得开机。12、操作中或吊笼尚悬空吊挂时，操作工不得离开驾驶座位。13、当支承安全装置没有支承好吊笼时，严禁人员进入吊笼。吊笼安全门未关好或人未走出吊笼时，不得升降吊笼。14、吊笼运行时，严禁人员将身体任何部位伸入架体内。在架体附近工作的人员，身体不得贴近架体。使用组合架体时，进入吊笼的人员，应随时注意相邻吊笼的运行情况;人和物料、工具不得越入相邻的架体内。15、闭合电源前或作业中突然停电，在重新恢复作业前，应在确认提升机动作正常后方可继续使用。16、龙门吊经法定机构检测合格后，方可投入使用。不得擅自使用未经检测或不符合要求的龙门吊O
