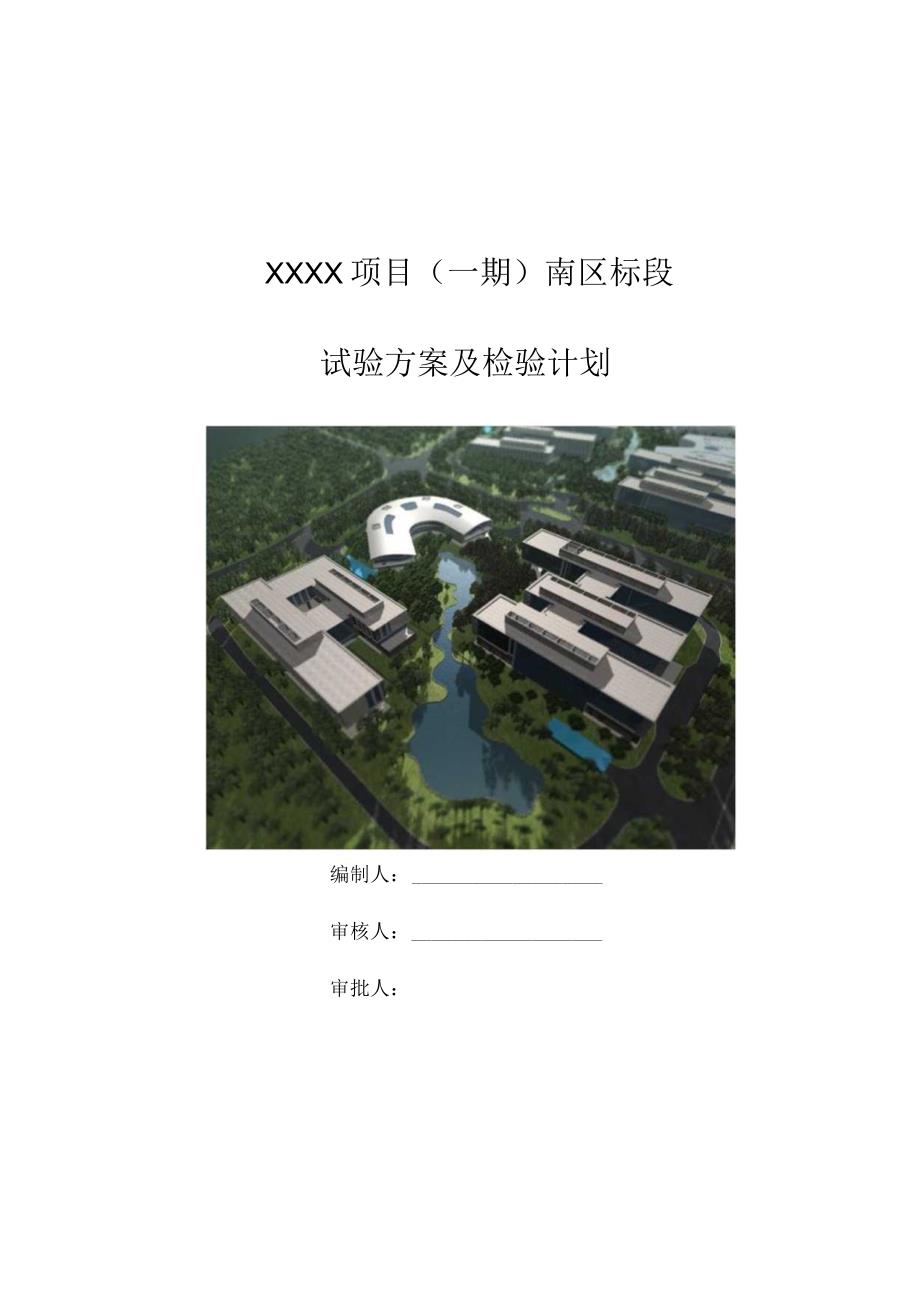

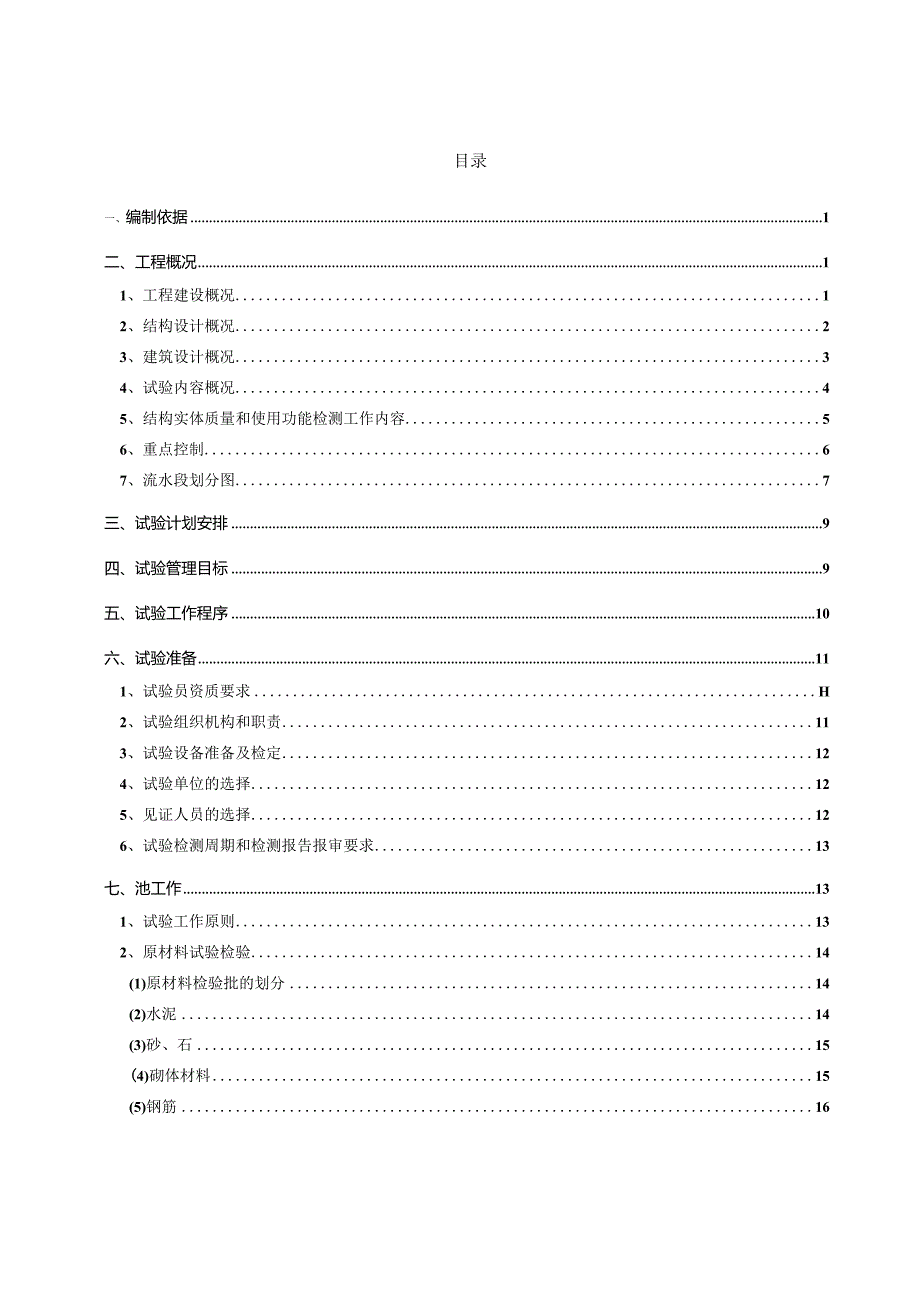

1、XXXX项目（一期）南区标段试验方案及检验计划编制人：审核人：审批人：目录一、编制依据1二、工程概况11、工程建设概况12、结构设计概况23、建筑设计概况34、试验内容概况45、结构实体质量和使用功能检测工作内容56、重点控制67、流水段划分图7三、试验计划安排9四、试验管理目标9五、试验工作程序10六、试验准备111、试验员资质要求H2、试验组织机构和职责113、试验设备准备及检定124、试验单位的选择125、见证人员的选择126、试验检测周期和检测报告报审要求13七、池工作131、试验工作原则132、原材料试验检验14(1)原材料检验批的划分14(2)水泥14(3)砂、石15(4)砌体材料

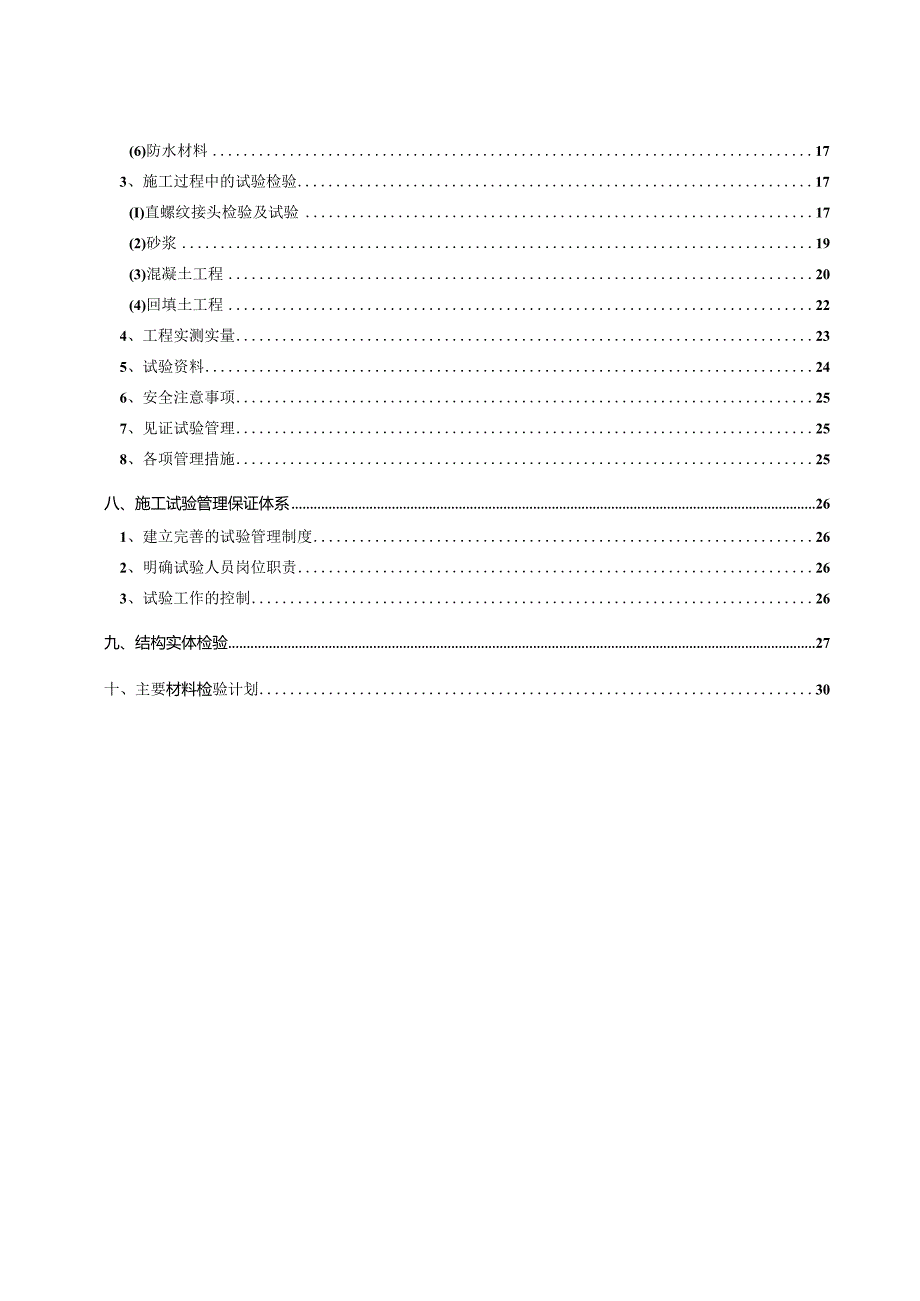

2、15(5)钢筋16(6)防水材料173、施工过程中的试验检验17(I)直螺纹接头检验及试验17(2)砂浆19(3)混凝土工程20(4)回填土工程224、工程实测实量235、试验资料246、安全注意事项257、见证试验管理258、各项管理措施25八、施工试验管理保证体系261、建立完善的试验管理制度262、明确试验人员岗位职责263、试验工作的控制26九、结构实体检验27十、主要材料检验计划30一、编制依据序号名称编号1XXXX项目（一期）南区标段施工组织设计/2XXXX项目（一期）南区标段施工图纸/3建筑工程检测试验技术管理规范JGJ19020104建设工程质量检测管理办法住房和城乡建设部第1
3、41号令5房屋建筑工程和市政基础设施工程实行见证取样和送检的规定（建2000211号）6混凝土结构工程施工质量验收规范GB50204-20157地下防水工程施工质量验收规范GB50208-20118地下工程防水技术规范GB50108-20089混凝土结构工程施工规范GB50666-201110混凝土强度检验评定标准GB/T50107-201011钢筋机械连接技术规程JGJ107-201012建筑工程施工文件管理规范DB42/T503-200813建筑装饰装修工程质量验收规范GB50210-200114建筑给水排水及采暖工程施工质量验收规范GB50242-200215建筑电气工程施工质量验收规范
4、GB50303-200216通风与空调工程施工质量验收规范GB50243-2002二、工程概况1、工程建设概况项目内容工程名称XXXX项目（一期）南区标段工程地址建设单位设计单位勘察单位中XXX局（集团）有限公司Date:2015.11XXXX项目（一期）南区标段项目经理部监理单位施工总承包中XXX局（集团）有限公司检测单位质量监督注：本工程W8、WIO楼0.000相当于绝对标高36.50OnbW9楼0.000相当于绝对标高35.500mo2、结构设计概况序号项目内容1结构形式基础结构形式桩筏基础主体结构形式框架结构2结构设计使用年限50年3建筑结构安全等级二级4地基基础设计等级乙级5建筑桩基
5、设计等级乙级6防水等级地下室变配电房为一级，地下室种植顶板及景观水系下顶板防水等级为一级,其它均为二级。7抗渗等级地下二层外墙导墙以下（底板、柱墩）：P6；地下室顶板、外墙及后浇带,雨水收集池：P6。8抗震等级地下室：地下一层,主楼周边外延两跨的范围抗震等级与上部结构相同；无上部结构的纯地下室抗震等级为三级。W8#、W9#、W10#楼均为框架结构，抗震等级：三级；门房抗震等级：四级。抗震设防烈度7度抗震设防类别丙类9混凝土强度等级地下室部分钻孔灌注桩基础C30基础底板、基础梁C35柱C35外墙及混凝土内墙C35地下各层楼层、地下室顶板及一层楼板C35地下室底板垫层C15XXXX项目（一期）南区
6、标段项目经理部2各单体地上部分地上结构C35二次现浇混凝土构件（构造柱、填充墙拉梁、现浇门窗过梁、雨篷等）C25后浇带/C40门房各构件C30雨水收集池各构件C3510钢筋类别HPB300级热轧光圆钢筋；HRB400E级（C）及HRB400级热轧带肋钢筋。3、建筑设计概况序号项目内容1建筑功能研发、办公楼、食堂、停车库、门房2建筑面积总建筑面积120258.89m2规划净用地面积76850.84m2地上建筑面积78118.07m2地下建筑面积42140.82m23层数地下室一层，研发楼地上五层，食堂地上二层，门房一层4层IWJ地下室5.7m研发楼一层层高5.4m,二五层高4.5m食堂一层层高6
7、.3m,二层层高9.7m门房4.lm5.Im5研发楼建筑高度23.9m6建筑耐火地上建筑二级，地下室为一级7外装修干挂石材、铝板外墙、玻璃幕墙、涂料外墙、湿贴石材8内装修内墙面乳胶漆墙面、防霉乳胶漆墙面、面砖墙面、干挂石材墙面、软包墙面、吸音墙面、水泥砂浆墙面、外墙涂料墙面楼地面环氧砂浆、花岗石、防滑地破、人造石、水泥砂浆、采暖、人造云石、地毯、环氧自流平、地砖等楼地面顶棚防霉乳胶漆顶棚、乳胶漆顶棚、铝合金穿孔顶棚、铝单板+保温顶棚、吸音顶棚、纸面石膏板造型顶棚、铝合金平板顶棚、外墙涂料顶棚XXXX项目（一期）南区标段项目经理部门窗木质防火门、钢质防火门、复合布基防火卷帘、实木门、不锈钢门、塑
8、钢中空玻璃门、塑钢中空玻璃幕墙、塑钢中空玻璃窗9屋面上人屋面保温、架空屋面、铝板屋面、非上人无保温屋面10踢脚环氧涂料踢脚、面破踢脚、人造云石踢脚、不锈钢踢脚11台阶花岗石火烧板台阶4、试验内容概况（1）原材料检验分项工程材料及标准试验项目钢筋工程钢材拉伸试验：屈服点、抗拉强度、伸长率；弯曲试验；有抗震要求时增测强屈比、超屈比。混凝土工程SY-G膨胀剂（抽检）限制膨胀率砌筑工程水泥安定性、凝结时间、强度砂筛分析、含泥量、泥块含量碎石或卵石筛分析、含泥量、泥块含量、针片状颗粒含量压碎指标蒸压灰砂砖抗压强度加气混凝土砌块立方体抗压强度、干密度防水工程SBS防水卷材断裂拉伸强度、扯断伸长率、不透水性
9、、低温弯折性非固化橡胶沥青防水涂料固体含量、粘结性能、延伸性、低温柔性、耐热、耐酸、耐碱、耐盐性聚氨酯防水涂料固体含量、断裂伸长率、拉伸强度、低温弯折性、不透水性、撕裂强度、加热伸缩率保温工程岩棉保温板导热系数、密度、吸水率绝热用挤塑聚苯板压缩强度，导热系数外门窗、幕墙玻璃传热系数、中空玻璃露点、遮阳系数、可见光透射比电线、电缆（适用低压配电系统）截面、每芯导体电阻值钢结构工程扭剪型高强度螺栓连接副预拉力防火涂料粘结强度和抗压强度XXXX项目（一期）南区标段项目经理部钢板力学性能装饰装修工程人造木板甲醛含量室内用花岗石放射性外墙陶瓷面砖吸水率吊顶工程人造木板甲醛含量门窗工程人造木板甲醛含量幕墙
10、工程铝塑复合板180剥离强度石材弯曲强度、室内用花岗石的放射性结构胶玻璃幕墙用结构胶的邵氏硬度、标准条件拉伸粘结强度、相容性试验；石材用结构胶的粘结强度；石材用密封胶的污染性细部工程人造木板甲醛含量脚手架工程钢管扣件（抽检）抗拉、抗压、抗滑、抗破坏、扭转刚度（2）施工过程检验分项工程材料及标准试验项目土方工程回填土最大干密度、最优含水率；压实系数钢筋工程钢筋连接机械连接工艺检验；机械连接现场检验混凝土工程混凝土配合比设计/普通混凝土抗压强度试验抗渗混凝土抗渗试验、抗压强度砌筑工程砂浆抗压强度保温工程玻璃幕墙气密、水密、抗风压及平面变形性能检测建筑外门窗抗风压性能、空气渗透性能、雨水渗漏性能钢结
11、构工程焊缝质量焊缝探伤装饰装修工程饰面砖粘贴粘结强度5、结构实体质量和使用功能检测工作内容类别检测项目主要检测参数实体质量混凝土结构主体结构五项（回弹确定强度、配筋形式、板厚、钢筋保护层、后锚固）检测中XXX局（集团）有限公旬XXXX项目（一期）南区标段项目经理部Date:2015.11结构实体检验用同条件养护试块强度围护结构外墙节能构造使用功能室内环境污染物氨、甲醛、苯、氨、TVOC系统节能性能室内温度；供热系统室外管网的水力平衡度；供热系统的补水率；室外管网的热输送效率；各风口的风量；通风与空调系统的总风量、空调机组的水流量；空调系统冷热水、冷却水总流量；平均照度与照明功率密度。6、重点控
12、制（1）钢筋原材钢筋进场时，相应的出厂质量证明文件必须到场，与进场材料实际相符。供应商提供的出厂质量证明文件上必须注明复印人姓名、复印时间、进场批量、原件存放地，并加盖原件存放单位和最终供应商单位公章。出厂质量证明文件原件由最终供应商保存。材料员对材料进行验收，核对材质单和钢牌，在材质单上标明进场材料对应炉罐号，将钢牌复印在材质单背面。每批进场钢筋不应多于6个炉罐号，各炉罐号含碳量之差不得大于0.02%,含钵量之差不得大于0.15%o钢筋抗拉强度实测值与屈服强度实测值的比值不应小于1.25；钢筋屈服强度实测值与强度标准值的比值不应大于L3。（2）钢筋连接用于焊接、机械连接钢筋的力学性能和工艺性
13、能应符合现行国家标准。正式焊接或机械连接工程开始之前及施工过程中，对每批进场钢筋，在现场条件下进行工艺检验。工艺检验合格后方可进行焊接或机械连接的施工。钢筋焊接接头或机械连接接头应按焊接类型、机械连接规格和验收批的划分进行质量验收并现场取样复试。承重结构工程中的钢筋连接接头应实行有见证取样和送检的管理，送检数量不少于总取样批量的30%o采用机械连接接头施工时，技术提供单位应提交由有相应资质等级的检测机构出具的型式检验报告。（3）混凝土预拌混凝土应有试验室签发的配合比通知单，按规定留置的28天标养试块和同条件试块的抗压强度报告。抗渗混凝土应留置抗渗混凝土试验报告。承重结构的混凝土抗压强度报告应有30%有见证试验。预拌混凝土出厂合格证供应方应32天内提供。为预防混凝土碱集料反应，混凝土供应商应提供碱集料反应计算书，碱含量应控制在每立方米少于3公斤。氯含量不大于0.06%。结构部分混凝土应留置结构实体同条件养护试块。结构部分混凝土应有混凝土试块抗压强度统计和评定记录。
