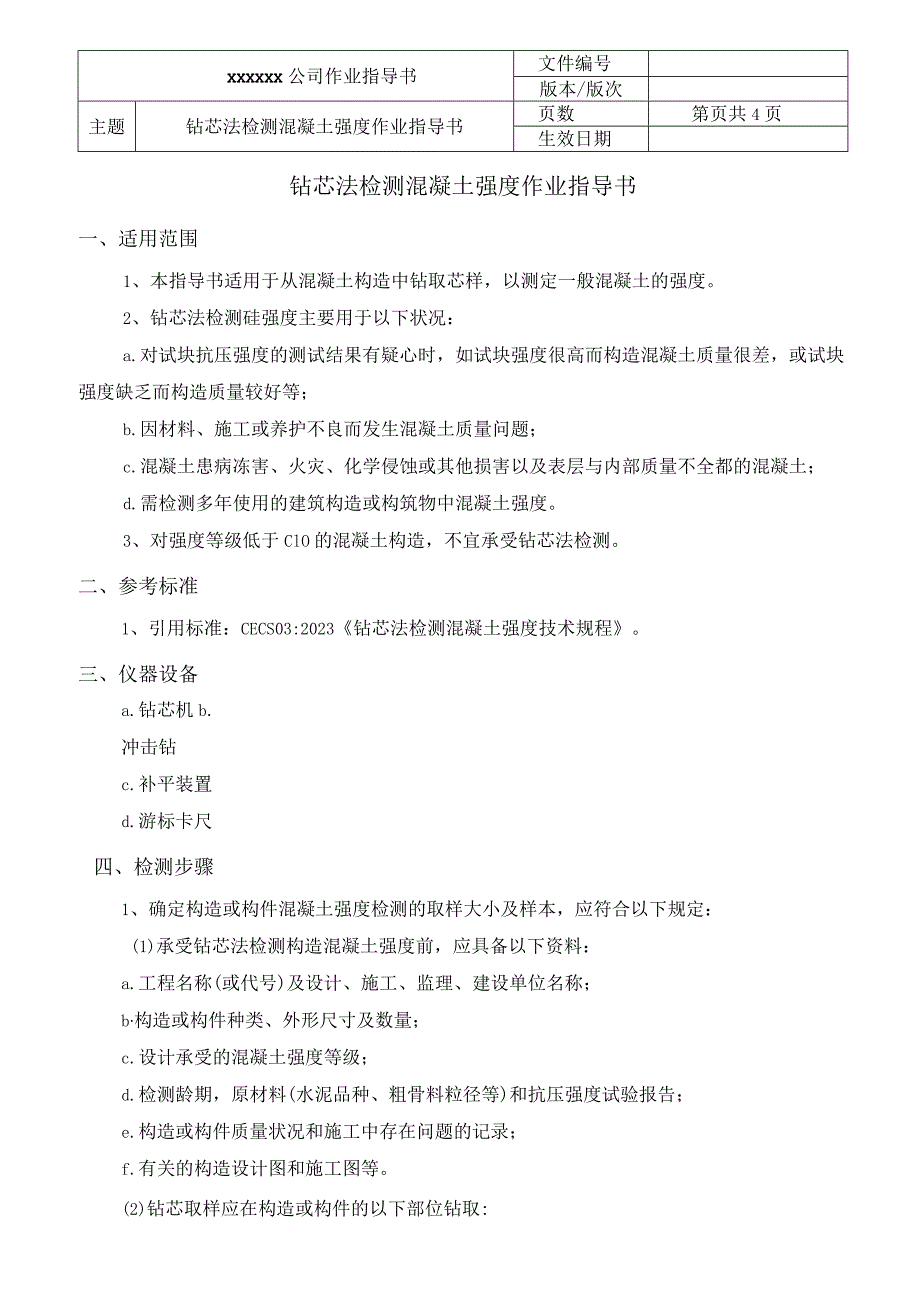

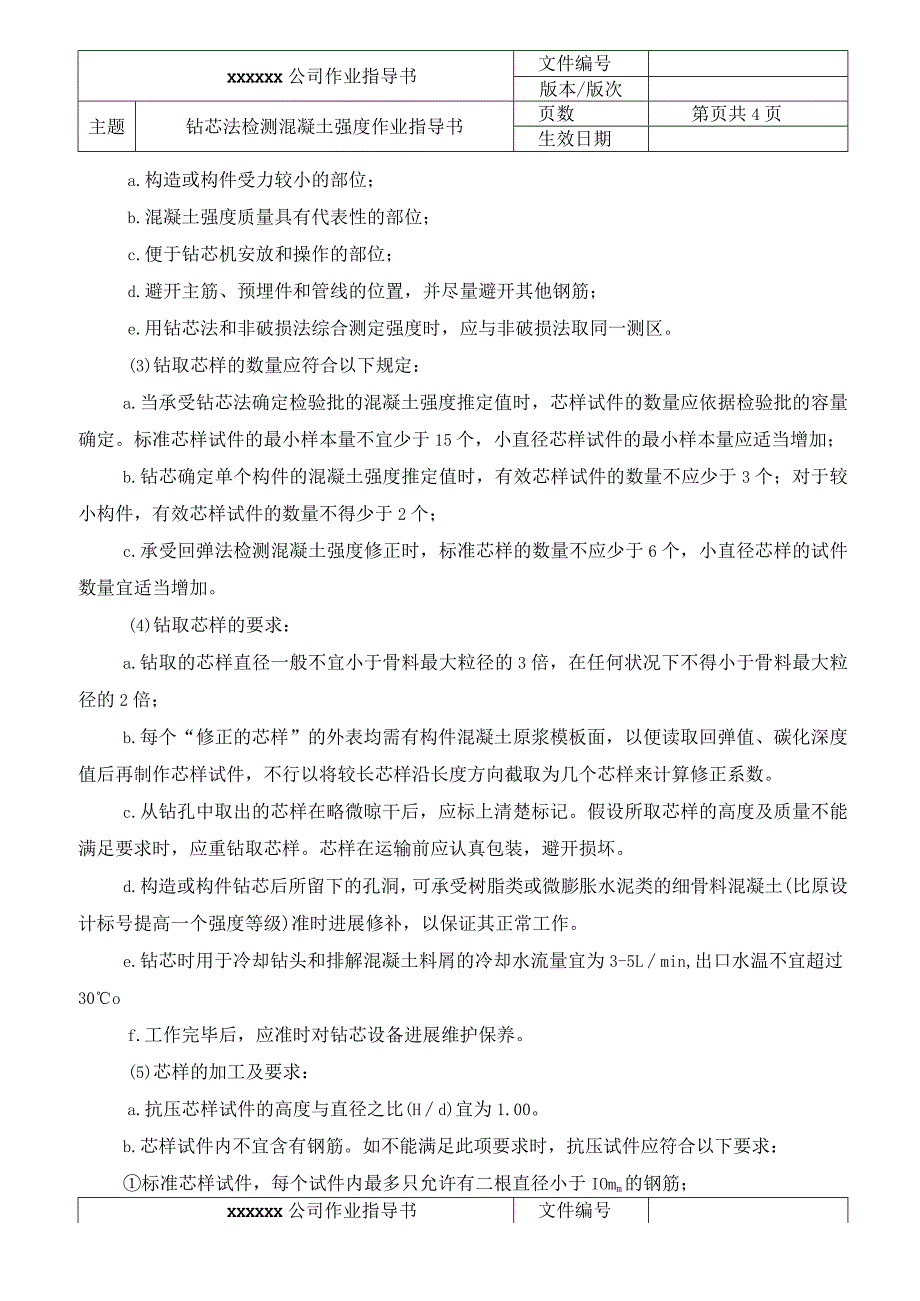

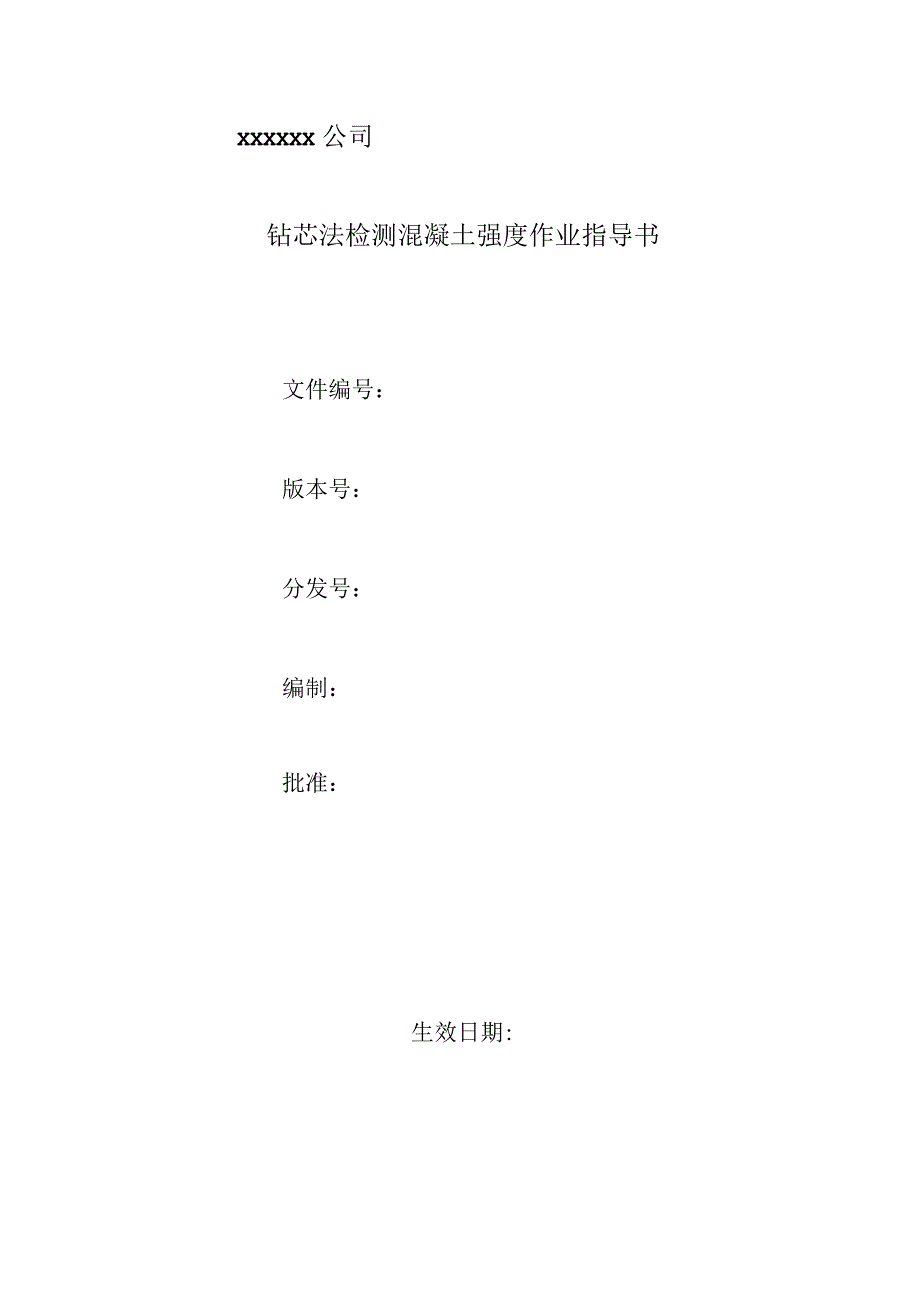

《003钻芯法检测混凝土强度作业指导书.docx》由会员分享,可在线阅读,更多相关《003钻芯法检测混凝土强度作业指导书.docx(8页珍藏版)》请在第壹文秘上搜索。

1、XXXXXX公司钻芯法检测混凝土强度作业指导书文件编号:版本号:分发号:编制:批准:生效日期:XXXXXX公司作业指导书文件编号版本/版次主题钻芯法检测混凝土强度作业指导书页数第页共4页生效日期钻芯法检测混凝土强度作业指导书一、适用范围1、本指导书适用于从混凝土构造中钻取芯样,以测定一般混凝土的强度。2、钻芯法检测硅强度主要用于以下状况:a.对试块抗压强度的测试结果有疑心时,如试块强度很高而构造混凝土质量很差,或试块强度缺乏而构造质量较好等;b.因材料、施工或养护不良而发生混凝土质量问题;c.混凝土患病冻害、火灾、化学侵蚀或其他损害以及表层与内部质量不全都的混凝土;d.需检测多年使用的建筑构造

2、或构筑物中混凝土强度。3、对强度等级低于ClO的混凝土构造,不宜承受钻芯法检测。二、参考标准1、引用标准:CECS03:2023钻芯法检测混凝土强度技术规程。三、仪器设备a.钻芯机b.冲击钻c.补平装置d.游标卡尺四、检测步骤1、确定构造或构件混凝土强度检测的取样大小及样本,应符合以下规定:(1)承受钻芯法检测构造混凝土强度前,应具备以下资料:a.工程名称(或代号)及设计、施工、监理、建设单位名称;b构造或构件种类、外形尺寸及数量;c.设计承受的混凝土强度等级;d.检测龄期,原材料(水泥品种、粗骨料粒径等)和抗压强度试验报告;e.构造或构件质量状况和施工中存在问题的记录;f.有关的构造设计图和

3、施工图等。(2)钻芯取样应在构造或构件的以下部位钻取:XXXXXX公司作业指导书文件编号版本/版次主题钻芯法检测混凝土强度作业指导书页数第页共4页生效日期a.构造或构件受力较小的部位;b.混凝土强度质量具有代表性的部位;c.便于钻芯机安放和操作的部位;d.避开主筋、预埋件和管线的位置,并尽量避开其他钢筋;e.用钻芯法和非破损法综合测定强度时,应与非破损法取同一测区。(3)钻取芯样的数量应符合以下规定:a.当承受钻芯法确定检验批的混凝土强度推定值时,芯样试件的数量应依据检验批的容量确定。标准芯样试件的最小样本量不宜少于15个,小直径芯样试件的最小样本量应适当增加;b.钻芯确定单个构件的混凝土强度

4、推定值时,有效芯样试件的数量不应少于3个;对于较小构件,有效芯样试件的数量不得少于2个;c.承受回弹法检测混凝土强度修正时,标准芯样的数量不应少于6个,小直径芯样的试件数量宜适当增加。(4)钻取芯样的要求:a.钻取的芯样直径一般不宜小于骨料最大粒径的3倍,在任何状况下不得小于骨料最大粒径的2倍;b.每个“修正的芯样”的外表均需有构件混凝土原浆模板面,以便读取回弹值、碳化深度值后再制作芯样试件,不行以将较长芯样沿长度方向截取为几个芯样来计算修正系数。c.从钻孔中取出的芯样在略微晾干后,应标上清楚标记。假设所取芯样的高度及质量不能满足要求时,应重钻取芯样。芯样在运输前应认真包装,避开损坏。d.构造

5、或构件钻芯后所留下的孔洞,可承受树脂类或微膨胀水泥类的细骨料混凝土(比原设计标号提高一个强度等级)准时进展修补,以保证其正常工作。e.钻芯时用于冷却钻头和排解混凝土料屑的冷却水流量宜为3-5Lmin,出口水温不宜超过30of.工作完毕后,应准时对钻芯设备进展维护保养。(5)芯样的加工及要求:a.抗压芯样试件的高度与直径之比(Hd)宜为1.00。b.芯样试件内不宜含有钢筋。如不能满足此项要求时,抗压试件应符合以下要求:标准芯样试件,每个试件内最多只允许有二根直径小于IOmm的钢筋;XXXXXX公司作业指导书文件编号版本/版次主题钻芯法检测混凝土强度作业指导书页数第页共4页生效日期公称直径小于10

6、0mln的芯样试件,每个试件内最多只允许有一根直径小于IOnlm的钢筋;芯样内的钢筋应与芯样试件的轴线根本垂直并离开端面IOmm以上。c.锯切后的芯样应进展端面处理,宜实行在磨平机上磨平端面的处理方法。承受轴向压力芯样试件端面,也可实行以下处理方法:用环氧胶泥或聚合物水泥砂浆补平;抗压强度低于40MPa的芯样试件,可承受水泥砂浆、水泥净浆或聚合物水泥砂浆补平,补平层厚度不宜大于5mm;也可承受硫磺胶泥补平,补平层厚度不宜大于1.5mm。d.测量和记录芯样尺寸:平均直径:用游标卡尺测量芯样中部,在相互垂直的两个位置上取其二次测量的算术平均值,准确至0.5mm;芯样高度:用钢板尺进展测量,准确至I

7、mm;垂直度:用游标量角器测量,两个端面与母线的夹角,准确至0.1;平坦度:用钢板尺和塞尺测量芯样端面的缝隙。e.芯样试件尺寸偏差及外观质量超过以下数值时,相应的测试数据无效:芯样试件的实际高径比高径比(Hd)小于要求高径比的0.95或大于1.05时;沿芯样高度任始终径与平均直径相差达2mm以上时;芯样端面的不平坦度在100mm长度内超过0.1mm时;芯样端面与轴线的不垂直度超过2度时;芯样有裂缝或有其他较大缺陷时。2、芯样的抗压强度试验,应符合以下规定:(1)芯样的试件宜在与被检测构造或构件混凝土湿度根本全都的条件下进展抗压强度试验。如构造工作条件比较枯燥,芯样试件应以自然枯燥状态进展试验;

8、如构造工作条件比较潮湿,芯样试件应以潮湿状态进展试验。(2)按自然枯燥状态进展试验时,芯样试件在受压前应在室内自然枯燥3天,再进展抗压强度试验。(3)按潮湿状态进展试验时,芯样应在205C的清水中浸泡40-48h,从水中取出后揩干马上进展抗压强度试验。(4)芯样的抗压强度试验按混凝土立方体强度的试验方法进展。3、芯样混凝土强度的计算,应符合以下规定:(1)芯样试件的混凝土强度换算值系指用钻芯法测得的芯样的强度,换算成相应于测试龄期的,边长为15Omm的立方体试块的抗压强度值。XXXXXX公司作业指导书文件编号版本/版次主题钻芯法检测混凝土强度作业指导书页数第页共4页生效日期(2)芯样试件的混凝

9、土抗压强度可按下式计算:feu,cor=FcA(7.0.5)式中feu,cor芯样试件的混凝土抗压强度值(MPa);Fc芯样试件的抗压试验测得的最大压力(N);A芯样试件抗压截面面积(m2)0五、留意事项1 .认真审读设计图纸,确定合理钻芯位置。2 .钻芯前应检查钻芯机是否正常,安装是否结实,搭设平台是否结实。3 .漏电保护装置是否正常。4 .钻芯前应先对芯样外表进展回弹值和碳化深度值检测。工程名称取样日期托付单位试验日期建设单位报告日期施工单位设计强度等级见证单位见证人检测依据CECS03:2023检测设备试件强度组号芯样直径(mm)钻芯日期压件日期龄期S)抗压强度(Mpa)单值推定值结论:备注:检验单位XXXXXX公司(盖章)工程名称检测日期年月日仪器型号/编号浇筑日期年月日检测依据CECS03:2023设计强度序号构件轴线位置侧面东南西北具体位置备注托付编号:记录编号:第页共页检测:记录:复核:建设单位托付单号施工单位样品编号监理单位材料类型一般商品混凝土工程名称试验依据CECS03:2023工程部位仪器名称型号养护条件自然养护构件状态自然枯燥试件组号取芯日期试压日期龄期(d)试件直径X试件高(mm)外观描述破坏载荷(kN)抗压强度(MPa)设计强度等级单值推定强度备注:
