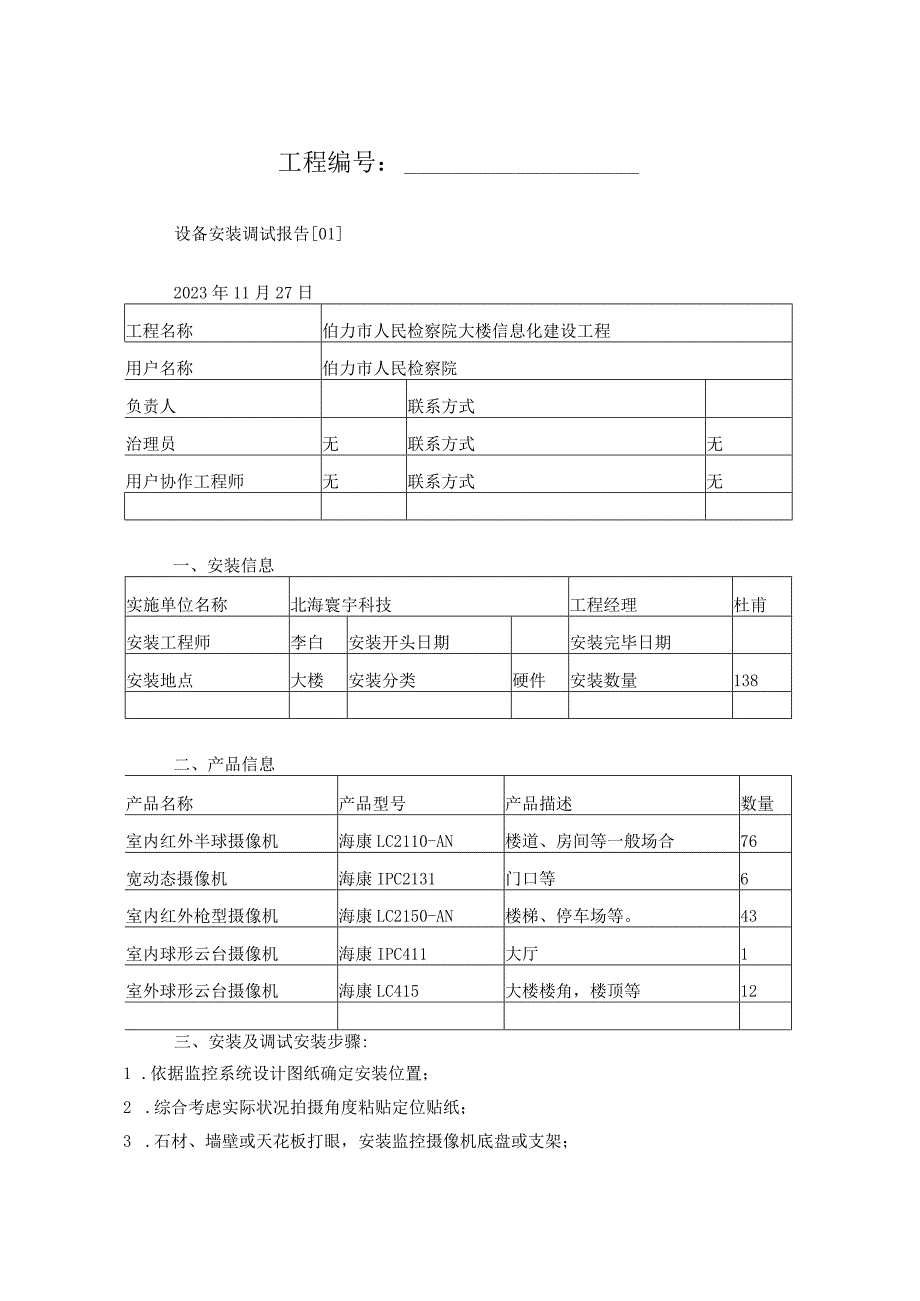

1、工程编号：设备安装调试报告012023年11月27日工程名称伯力市人民检察院大楼信息化建设工程用户名称伯力市人民检察院负责人联系方式治理员无联系方式无用户协作工程师无联系方式无一、安装信息实施单位名称北海寰宇科技工程经理杜甫安装工程师李白安装开头日期安装完毕日期安装地点大楼安装分类硬件安装数量138二、产品信息产品名称产品型号产品描述数量室内红外半球摄像机海康LC2110-AN楼道、房间等一般场合76宽动态摄像机海康IPC2131门口等6室内红外枪型摄像机海康LC2150-AN楼梯、停车场等。43室内球形云台摄像机海康IPC411大厅1室外球形云台摄像机海康LC415大楼楼角，楼顶等12三、安

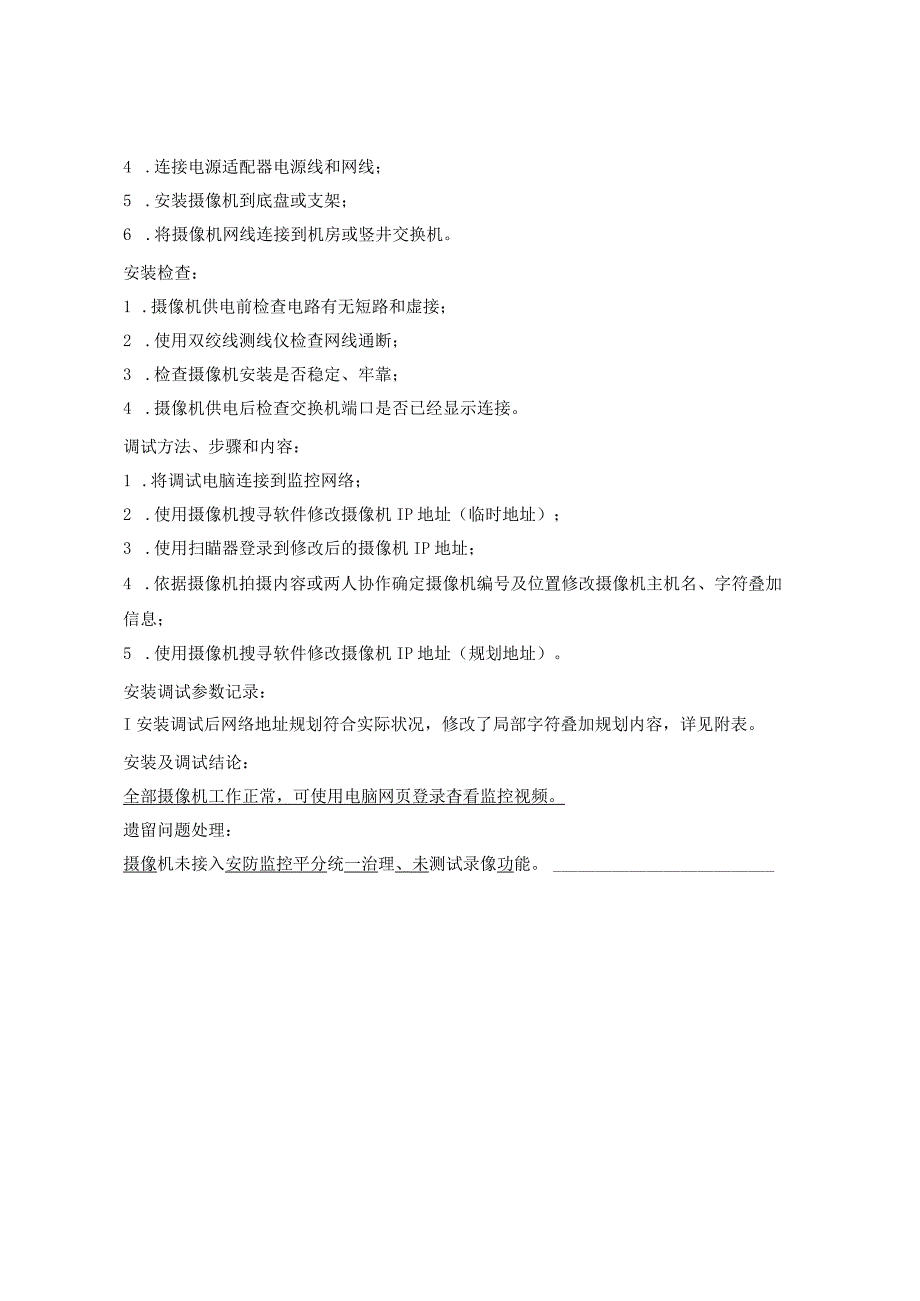

2、装及调试安装步骤:1 .依据监控系统设计图纸确定安装位置；2 .综合考虑实际状况拍摄角度粘贴定位贴纸；3 .石材、墙壁或天花板打眼，安装监控摄像机底盘或支架；4 .连接电源适配器电源线和网线；5 .安装摄像机到底盘或支架；6 .将摄像机网线连接到机房或竖井交换机。安装检查：1 .摄像机供电前检查电路有无短路和虚接；2 .使用双绞线测线仪检查网线通断；3 .检查摄像机安装是否稳定、牢靠；4 .摄像机供电后检查交换机端口是否已经显示连接。调试方法、步骤和内容：1 .将调试电脑连接到监控网络；2 .使用摄像机搜寻软件修改摄像机IP地址（临时地址）；3 .使用扫瞄器登录到修改后的摄像机IP地址；4 .

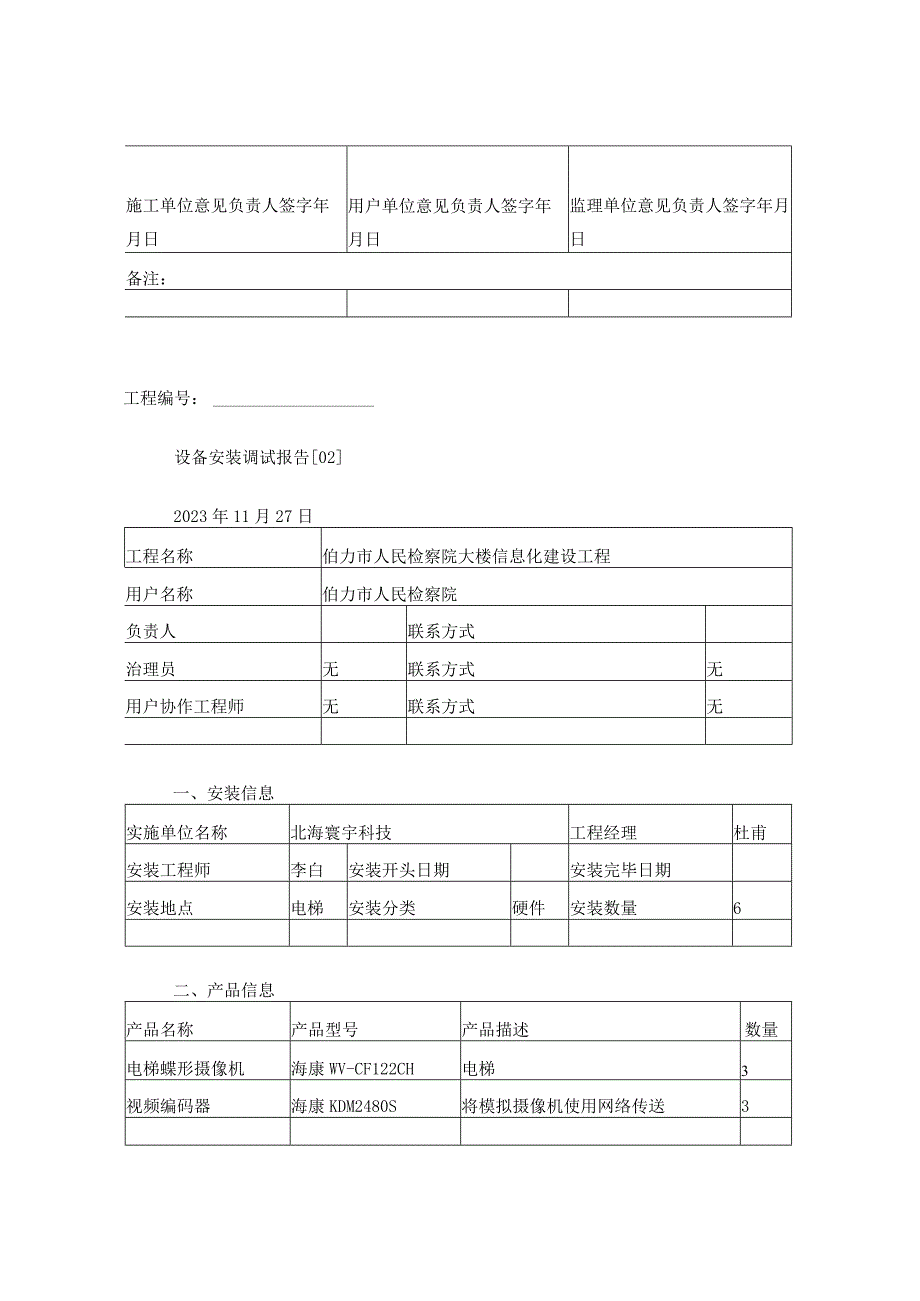

3、依据摄像机拍摄内容或两人协作确定摄像机编号及位置修改摄像机主机名、字符叠加信息；5 .使用摄像机搜寻软件修改摄像机IP地址（规划地址）。安装调试参数记录：I安装调试后网络地址规划符合实际状况，修改了局部字符叠加规划内容，详见附表。安装及调试结论：全部摄像机工作正常，可使用电脑网页登录杳看监控视频。遗留问题处理：摄像机未接入安防监控平分统一治理、未测试录像功能。施工单位意见负责人签字年月日用户单位意见负责人签字年月日监理单位意见负责人签字年月日备注：工程编号：设备安装调试报告022023年11月27日工程名称伯力市人民检察院大楼信息化建设工程用户名称伯力市人民检察院负责人联系方式治理员无联系方式
4、无用户协作工程师无联系方式无一、安装信息实施单位名称北海寰宇科技工程经理杜甫安装工程师李白安装开头日期安装完毕日期安装地点电梯安装分类硬件安装数量6二、产品信息产品名称产品型号产品描述数量电梯蝶形摄像机海康WV-CF122CH电梯3视频编码器海康KDM2480S将模拟摄像机使用网络传送3三、安装及调试安装步骤：1 .依据监控系统设计图纸确定安装位置；2 .综合考虑实际状况拍摄角度粘贴定位贴纸；3 .天花板打眼，安装监控摄像机底盘或支架；4 .连接电源适配器电源线和同轴电缆；5 .安装摄像机到底盘或支架；6 .将摄像机同轴电缆连接到视频编码器；7 .连接视频编码器适配器电源线和网线。安装检查：1
5、 .摄像机供电前检查电路有无短路和虚接；2 .使用双绞线测线仪检查网线通断；3 .检查摄像机安装是否稳定、牢靠；;摄像机供电后检查交换机端口是否已经显示连接。调试方法、步骤和内容：1.将调试电脑连接到监控网络；2.使用摄像机搜寻软件修改视频编码器TP地址（临时地址）；3 .使用扫瞄器登录到修改后的视频编码器IP地址；4 .两人协作确定摄像机编号及位置修改视频编码器主机名、通道字符叠加信息;5 .使用摄像机搜寻软件修改视频编码器IP地址（规划地址）。安装调试参数记录：安装调试后网络地址和字符叠加规划符合班际状况，详见附表。I安装及调试结论：全部摄像机和视频编码器工作正常，可使用电脑网页登录查看监
6、控视频。遗留问题处理：视频编码器未接入安防监控平台统一治理、未测试录像功能。施工单位意见负责人签字年月曰用户单位意见负责人签字年月曰监理单位意见负责人签字年月曰备注：工程编号：设备安装调试报告032023年11月27日工程名称伯力市人民检察院大楼信息化建设工程用户名称伯力市人民检察院负责人联系方式治理员无联系方式无用户协作工程师无联系方式无一、安装信息实施单位名称北海寰宇科技工程经理杜甫安装工程师李白安装开头日期安装完毕日期安装地点监控机房安装分类硬件交装数量2二、产品信息产品名称产品型号产品描述数量16盘位存储效劳器海康VS200D-48T用于存储监控视频2三、安装及调试安装步骤：1 .将存
7、储效劳器开箱后上架安装到机柜；2 .将监控专用硬盘开箱后安装到存储效劳器，每台存储效劳器16块3TB硬盘；3 .连接随机电源线（1根）、接入监控网络（每台2根）。安装检查：1 .存储效劳器供电前检查电源线两端是否牢靠；2 .使用双绞线测线仪检查网线通断；3 .检查安装存储效劳器的机柜托盘是否牢靠，挂耳螺丝是否牢靠；4 .存储效劳器供电启动后依据硬盘指示灯检查硬盘是否正常，交换机端口指示灯是否正常。调试方法、步骤和内容：1 .将调试电脑直连到存储效劳器GLANl口（调试口）；2 .使用海康摄像机搜寻软件查看存储效劳器地址并将调试电脑设置到其同一网段；3 .使用扫瞄器登录到存储效劳器IP地址，依据
8、提示下载并运行存储效劳器配置软件Ikstor.exe；4 .在配置软件登录界面输入存储效劳器IP地址、用户名（默认admin）、密码（默认admin）；|5.使用kstor.exe配置软件其次个选项卡“磁盘组”中创立磁盘组：15块磁盘作为存储盘，第16块盘作为热备盘；6 .在kstor.exe配置软件第三个选项卡“虚拟磁盘”中创立虚拟磁盘，磁盘大小输I入最大磁盘可用大小并执行快速初始化：7 .在kstor.exe配置软件第六个选项卡“配置”的网络配置中将GLAN2端口IP信息依据网络规划配置，并将GLAN3的端口模式设置为“负载均衡”；8 .在kstor.exe配置软件第六个选项卡“配置”中将
9、iSCSI功能关闭、NRU平台版本设置为2.0、在NRU设置中平台IP中输入规划的监控治理平台地址后点击“启动阵列录像机”。9 .使用2根超五类双绞线将存储效劳器接入监控网络，撤下GLANl与调试电脑的连接；10 .依据前面的步骤设置其次台存储效劳器。I安装调试参数记录：1 .安装调试后网络地址依据规划地址设置；2 .每台存储效劳器可用容量为40,060,440MB,可将全部监控摄像机高清存储约25天。安装及调试结论：两台存储效劳器在安装调试过程中未消灭特别，可以通过kstor.exe配置软件查看磁盘阵列性能信息、磁盘信息、网络状态等。遗留问题处理：两台存储效劳器尚未接入安防监控平台统一治理.
10、，尚未实现监控视频存储功能O施工单位意见负责人签字年月曰用户单位意见负责人签字年月日监理单位意见负责人签字年月日备注：工程编号：设备安装调试报告【04】2023年11月27日工程名称伯力市人民检察院大楼信息化建设工程用户名称伯力市人民检察院负责人联系方式治理员无联系方式无用户协作工程师无联系方式无一、安装信息实施单位名称北海寰宇科技工程经理杜甫安装工程师李白安装开头日期安装完毕日期安装地点监控机房安装分类硬件交装数量1二、产品信息产品名称产品型号产品描述数量智能安防平台服务器海康CIMJT-用于安防监控摄像机、存储效劳器、解码器等统一治理。1三、安装及调试安装步骤：1 .将平台效劳器开箱后上架
11、安装到机柜；2 .将监控治理平台和安防集成治理系统共2块板卡插入平台效劳器后面板插槽;3 .连接随机电源线（1根）、接入监控网络（1根）。安装检查：1 .平台效劳器供电前检查电源线两端是否牢靠；2 .使用双绞线测线仪检查网线通断；3 .检查安装平台效劳器的机柜托盘是否牢靠，挂耳螺丝是否牢靠；4平台效劳器供电启动后检查板卡指示灯是否正常，交换机端口指示灯是否正常。调试方法、步骤和内容：1 .将调试电脑接入监控网络，配置监控地址段地址；2 .使用海康摄像机搜寻软件找到设备类型为CMS（即监控治理平台）的设备并依据网络规划修改TP地址信息；3 .使用治理员账户运行IE扫瞄器登录到监控治理平台TP地址
12、，依据提示下载并安装相关插件及软件；4 .软件和插件安装完成后重启TE扫瞄器，登录到监控治理平台，点击“联网治理”，输入用户名（默认admin）、密码（默认888888）后登录；5 .翻开主界面导航栏中的“设备治理”，点击“组播搜寻”按钮，将弹出窗口列表中的全部设备入网；6 .由于在配置网络存储效劳器时已指定平台效劳器为该效劳器，所以网络存储效劳器在监控治理平台效劳器启动时已自动挂载。7 .翻开主界面导航栏中的“录像机治理”，查看网络硬盘录像机信息；8 .关闭TE扫瞄器，翻开自动安装的“监控治理客户端”软件，分别输入用户名（默认adminkedacom）、密码（默认888888）、平台地址（监
