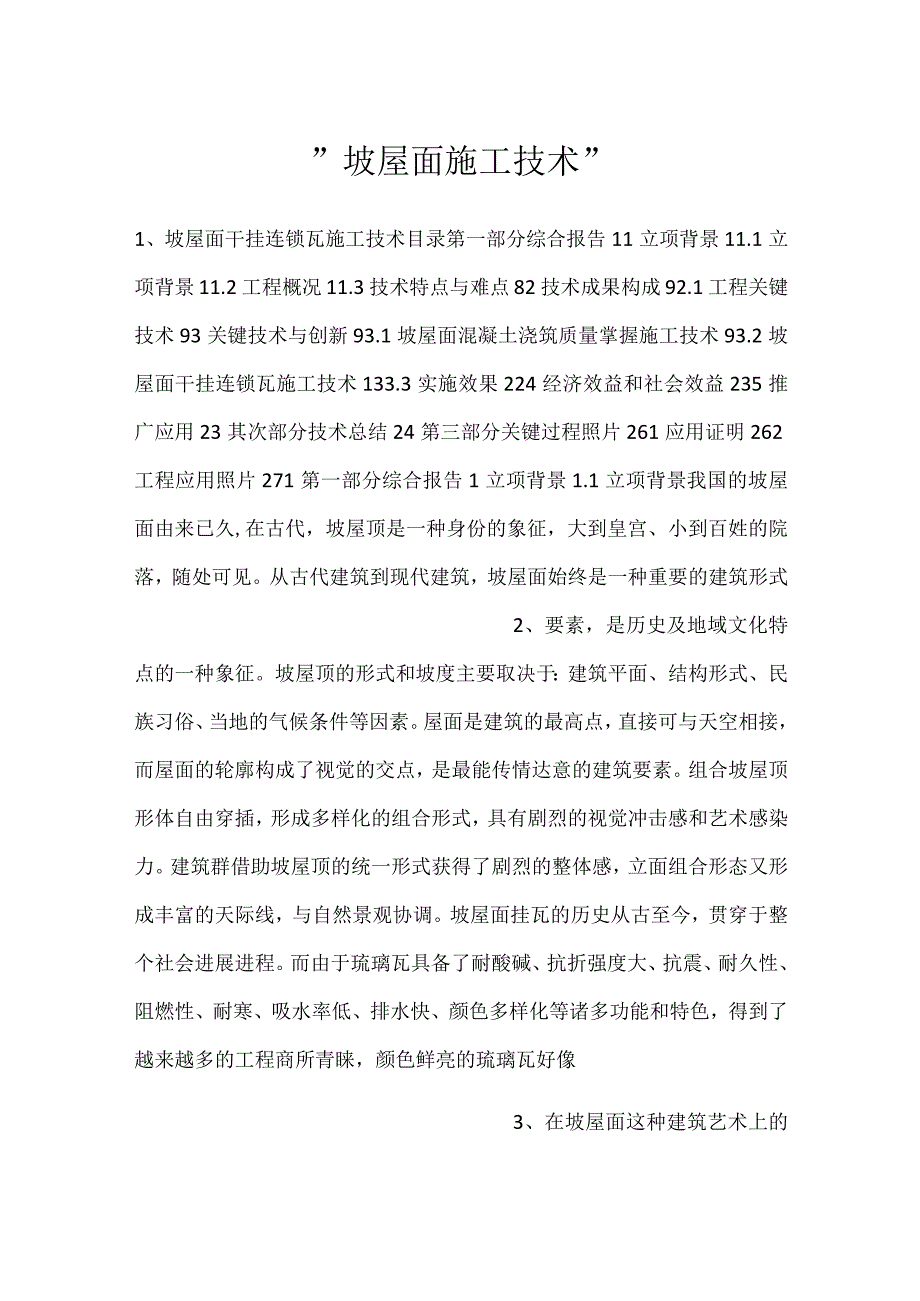

1、”坡屋面施工技术”1、坡屋面干挂连锁瓦施工技术目录第一部分综合报告11立项背景11.1立项背景11.2工程概况11.3技术特点与难点82技术成果构成92.1工程关键技术93关键技术与创新93.1坡屋面混凝土浇筑质量掌握施工技术93.2坡屋面干挂连锁瓦施工技术133.3实施效果224经济效益和社会效益235推广应用23其次部分技术总结24第三部分关键过程照片261应用证明262工程应用照片271第一部分综合报告1立项背景1.1立项背景我国的坡屋面由来已久,在古代，坡屋顶是一种身份的象征，大到皇宫、小到百姓的院落，随处可见。从古代建筑到现代建筑，坡屋面始终是一种重要的建筑形式2、要素，是历史及地域
2、文化特点的一种象征。坡屋顶的形式和坡度主要取决于：建筑平面、结构形式、民族习俗、当地的气候条件等因素。屋面是建筑的最高点，直接可与天空相接，而屋面的轮廓构成了视觉的交点，是最能传情达意的建筑要素。组合坡屋顶形体自由穿插，形成多样化的组合形式，具有剧烈的视觉冲击感和艺术感染力。建筑群借助坡屋顶的统一形式获得了剧烈的整体感，立面组合形态又形成丰富的天际线，与自然景观协调。坡屋面挂瓦的历史从古至今，贯穿于整个社会进展进程。而由于琉璃瓦具备了耐酸碱、抗折强度大、抗震、耐久性、阻燃性、耐寒、吸水率低、排水快、颜色多样化等诸多功能和特色，得到了越来越多的工程商所青睐，颜色鲜亮的琉璃瓦好像3、在坡屋面这种建

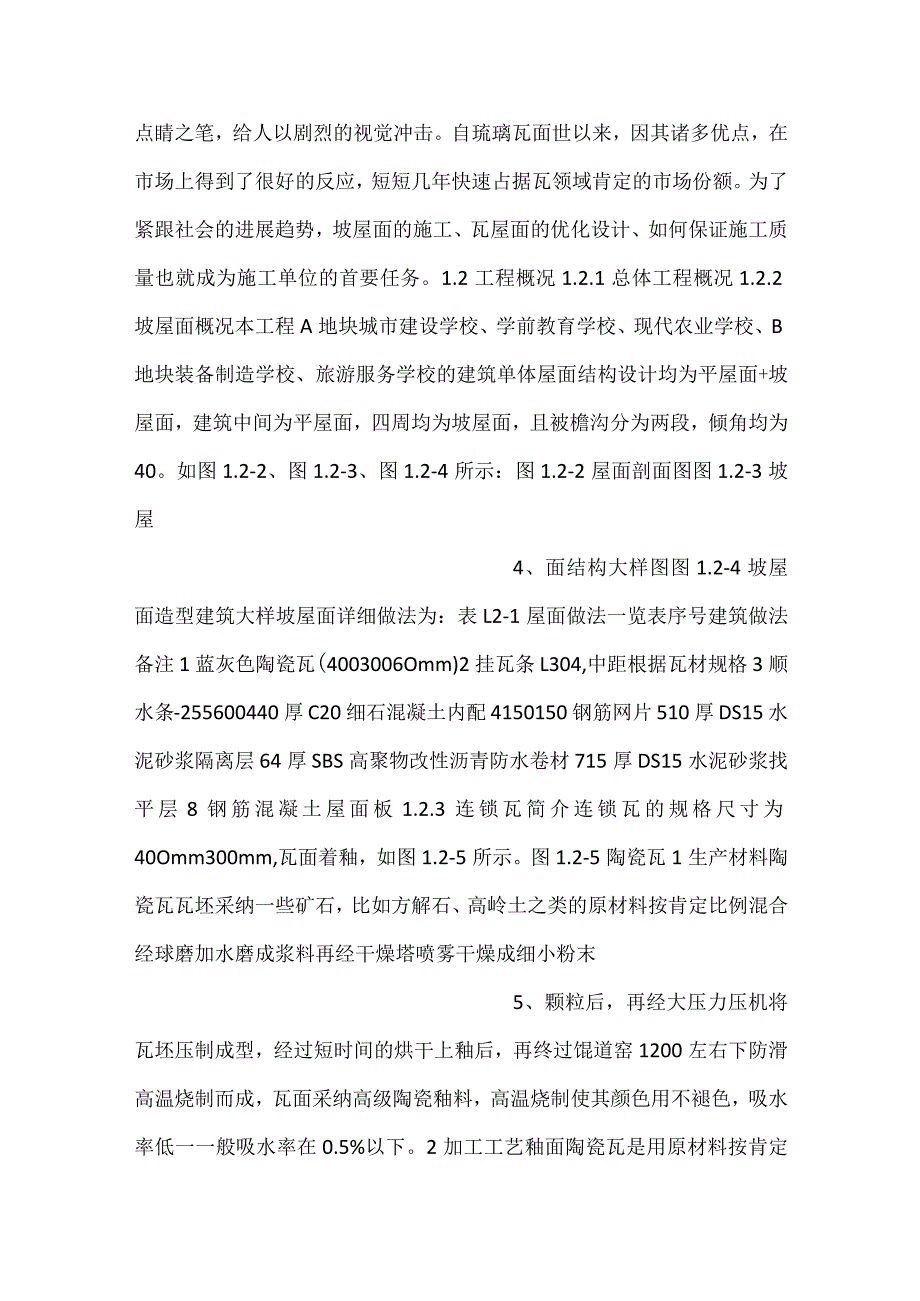

3、筑艺术上的点睛之笔，给人以剧烈的视觉冲击。自琉璃瓦面世以来，因其诸多优点，在市场上得到了很好的反应，短短几年快速占据瓦领域肯定的市场份额。为了紧跟社会的进展趋势，坡屋面的施工、瓦屋面的优化设计、如何保证施工质量也就成为施工单位的首要任务。1.2工程概况1.2.1总体工程概况1.2.2坡屋面概况本工程A地块城市建设学校、学前教育学校、现代农业学校、B地块装备制造学校、旅游服务学校的建筑单体屋面结构设计均为平屋面+坡屋面，建筑中间为平屋面，四周均为坡屋面，且被檐沟分为两段，倾角均为40。如图1.2-2、图1.2-3、图1.2-4所示：图1.2-2屋面剖面图图1.2-3坡屋4、面结构大样图图1.2-
4、4坡屋面造型建筑大样坡屋面详细做法为：表L2-1屋面做法一览表序号建筑做法备注1蓝灰色陶瓷瓦(4003006Omm)2挂瓦条L304,中距根据瓦材规格3顺水条-255600440厚C20细石混凝土内配4150150钢筋网片510厚DS15水泥砂浆隔离层64厚SBS高聚物改性沥青防水卷材715厚DS15水泥砂浆找平层8钢筋混凝土屋面板1.2.3连锁瓦简介连锁瓦的规格尺寸为40Omm300mm,瓦面着釉，如图1.2-5所示。图1.2-5陶瓷瓦1生产材料陶瓷瓦瓦坯采纳一些矿石，比如方解石、高岭土之类的原材料按肯定比例混合经球磨加水磨成浆料再经干燥塔喷雾干燥成细小粉末5、颗粒后，再经大压力压机将瓦坯压

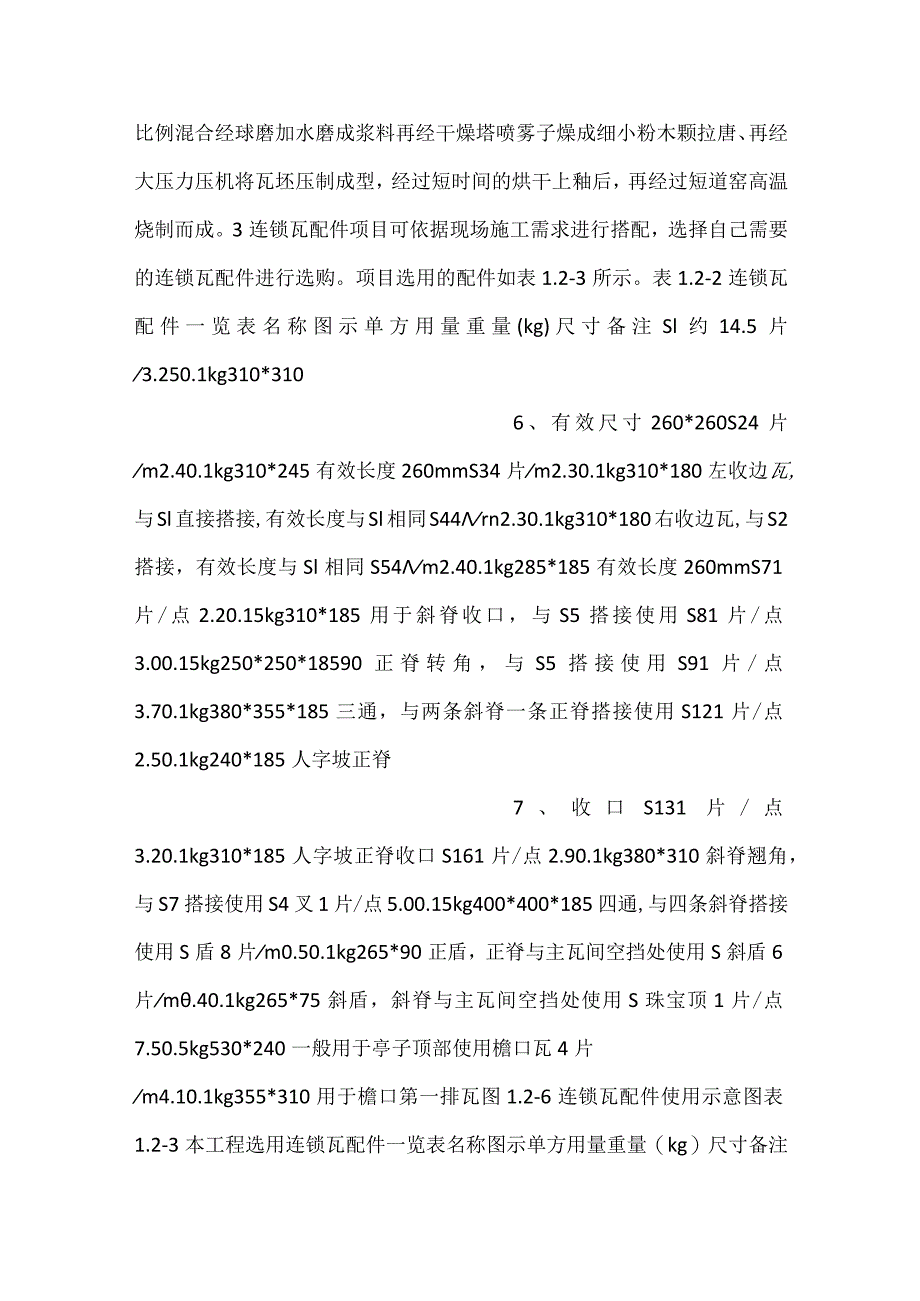

5、制成型，经过短时间的烘干上釉后，再终过馄道窑1200左右下防滑高温烧制而成，瓦面采纳高级陶瓷釉料，高温烧制使其颜色用不褪色，吸水率低一一般吸水率在0.5%以下。2加工工艺釉面陶瓷瓦是用原材料按肯定比例混合经球磨加水磨成浆料再经干燥塔喷雾子燥成细小粉木颗拉唐、再经大压力压机将瓦坯压制成型，经过短时间的烘干上釉后，再经过短道窑高温烧制而成。3连锁瓦配件项目可依据现场施工需求进行搭配，选择自己需要的连锁瓦配件进行选购。项目选用的配件如表1.2-3所示。表1.2-2连锁瓦配件一览表名称图示单方用量重量(kg)尺寸备注Sl约14.5片3.250.1kg310*3106、有效尺寸260*260S24片m2
6、.40.1kg310*245有效长度260mmS34片m2.30.1kg310*180左收边瓦,与Sl直接搭接,有效长度与Sl相同S44rn2.30.1kg310*180右收边瓦,与S2搭接，有效长度与Sl相同S54m2.40.1kg285*185有效长度260mmS71片/点2.20.15kg310*185用于斜脊收口，与S5搭接使用S81片/点3.00.15kg250*250*18590正脊转角，与S5搭接使用S91片/点3.70.1kg380*355*185三通，与两条斜脊一条正脊搭接使用S121片/点2.50.1kg240*185人字坡正脊7、收口S131片/点3.20.1kg310*
7、185人字坡正脊收口S161片/点2.90.1kg380*310斜脊翘角，与S7搭接使用S4叉1片/点5.00.15kg400*400*185四通,与四条斜脊搭接使用S盾8片m0.50.1kg265*90正盾，正脊与主瓦间空挡处使用S斜盾6片m.40.1kg265*75斜盾，斜脊与主瓦间空挡处使用S珠宝顶1片/点7.50.5kg530*240一般用于亭子顶部使用檐口瓦4片m4.10.1kg355*310用于檐口第一排瓦图1.2-6连锁瓦配件使用示意图表1.2-3本工程选用连锁瓦配件一览表名称图示单方用量重量（kg）尺寸备注S54片/m2.8、40.1kg285*185有效长度260mmS71片
8、/点2.20.15kg310*185用于斜脊收口,与S5搭接使用S91片/点3.70.1kg380*355*185三通，与两条斜脊一条正脊搭接使用4连锁瓦的特点防水、耐寒、耐压、隔音、防腐、隔热、颜色多样1）全瓷材质，大幅提升瓦的各项物理属性，使用寿命可以上千年。2）超高的耐压强度3）耐寒、颜色多样性、永不褪色的釉面由于连锁瓦采纳高级陶瓷釉料，高温烧制使其颜色用不褪色，不仅适应用于北方寒冷的气候，在长时间的阳光照耀下也不会褪色，并且丰富明丽的颜色可以让建筑物变得更美丽。4）防水性、自洁特性由于连锁瓦采纳优质矿石原料，经过筛选粉碎，高压成型，9、高温烧制，瓦面施防水釉,不浸水，不积水；采纳欧式连
9、锁瓦的建筑物的屋顶总是新的，由于一场降水可以特别简单的清洗瓦体，使屋顶光亮如新。5）易于施工施工步骤简便，施工效率高，节约人工，协作欧式连锁瓦配件，可以大大降低施工成本。6）生态环保陶瓷瓦可以有效降低噪音，隔热，隔寒，是真正意义上的环保瓦。1.2.4施工工艺比选及设计1传统坡屋面挂瓦工艺施工做法图1.2-7传统瓦屋面木龙骨干挂法与湿作业法图传统的屋面瓦施工方法有湿铺法及木龙骨干挂法，如图L2-7,此两种做法在外观质量上也能达到现在仿古美的效果，但是存在的平安隐患较大。假如是湿式作业法，由于陶瓷瓦本身自重就大，再结合专用粘结砂浆或者掺加110、08胶的水泥砂浆施工的话，整个瓦屋面的自重会变得更大
10、，后期在使用过程中，假如由于施工质量问题或者因受力导致砂浆与基层粘结不牢，很简单造成瓦屋面大片脱落；假如是木龙骨干挂法，因木龙骨受潮腐烂或者受力发生变形，也会简单导致瓦屋面的脱落，都存在很大的平安隐患。传统屋面瓦施工方法已经难以满意现代社会人群对高品质、平安舒适的生活环境的需求。2钢龙骨干挂瓦施工工艺钢龙骨干挂法就是采纳8或者10的圆钢（废料回用）进行植筋，顺水条采纳-255型号的镀锌扁铁，挂瓦条为L304的镀锌角钢。通过钢筋与镀锌扁铁施焊，再与挂瓦条施焊，然后用双股18号的铜丝将连锁瓦绑在挂瓦条上。如图1.2-8所示。图1.2-8钢龙11、骨干挂连锁瓦示意图1.3技术特点与难点1坡屋面结构简
11、单，浇筑时混凝土易流淌，施工质量难以把控。本工程建筑单体屋面结构设计均为平屋面+坡屋面，建筑中间为平屋面，四周均为坡屋面，倾角均为40,坡屋面之间设置有檐沟，将屋面划分为两段，坡屋面结构较为简单。不仅造型坡度较大,而且高度较高,其高出平屋面3.6m,坡屋面的整体宽度不超4.5m,但部分坡屋面的单边长度最长的达到108m,致使整个屋面的施工难度较大。如图1.3-1所示。图1.3-1坡屋面长宽尺寸示意图2本工程的坡屋面均为四坡式，且被檐沟划分为两段，如何保持上下两段屋面瓦的连续性、收尾呼应，保证整体效果非常重要，并且如何防止瓦的脱落更是瓦12、施工的重难点。瓦屋面脱落是现代工程中常常发生的质量问题
12、，直接影响人们的生活平安及财产损失。因陶瓷瓦的自重较大，再结合钢龙骨的自重，如何保证瓦屋面平安性、稳定性、长期性是保证施工质量的关键。2技术成果构成2.1工程关键技术坡屋面混凝土浇筑质量掌握技术坡屋面干挂连锁瓦施工技术3关键技术与创新3.1坡屋面混凝土浇筑质量掌握施工技术3.1.1概况本工程A地块城市建设学校、学前教育学校、现代农业学校、B地块装备制造学校、旅游服务学校的建筑单体屋面结构设计均为平屋面+坡屋面，建筑中间为平屋面，四周均为坡屋面，且被檐沟分为两段,倾角均为4003.1.2难点与特点1坡屋面坡度较大,钢筋绑扎难度较13、大，浇筑过程中垫块简单滑落，造成钢筋爱护层厚度不足。2坡屋面的
13、坡度较大，浇筑过程中混凝土易沿模板流淌集中到坡屋面下端，屋面混凝土浇筑层的厚度及质量难以保证。3.1.3技术创新3.1.3.1采纳新型混凝土垫块固定钢筋、掌握钢筋爱护层。由于本工程的屋面坡度达40,工人在屋面上施工行走都相对困难，会不断往下踩踏钢筋，造成钢筋移位及扰动,导致垫块的脱落；混凝土振捣时一旦振动棒接触到钢筋,钢筋不仅会有横向的运动趋势，更会有向上或向下的位移。而振捣时，振动棒不碰触到钢筋是不行能的，钢筋一旦受到扰动，下层钢筋的垫块会很简单脱落或偏位，以至于下层钢筋的爱护层厚度很难保证。应用新型定位垫块，绑扎钢筋之前就14、将垫块固定在模板上，既可以保证爱护层厚度，又可以固定板筋本新型
14、定位垫块是由一般十字形垫块与图钉的结合，图钉伸出垫块3mm,可以很好的固定于模板上，不会因钢筋扰动及坡屋面而脱落，既可以保证钢筋混凝土的爱护层厚度，又可以固定底板筋。图3.2-1新型定位垫块图322现场塌落度检查3.1.3.2混凝土浇筑过程掌握1严格掌握混凝土坍落度及外加剂本工程屋面坡度为40,坡度较大，混凝土浇筑时，上部混凝土由于重力作用会向下流淌，集中到坡屋面的底部，致使混凝土厚度浇筑不匀。因此在混凝体浇筑时要严格掌握混凝土外加剂的掺入量及塌落度。D混凝土坍落度应掌握在12022Omm之间。塌落度偏大，混凝土不易15、成型，稍一振捣即发生流淌，无法掌握浇筑厚度；塌落度偏小，虽然易于成型，混
15、凝土铺设困难，振捣不能充分密实，简单造成蜂窝、麻面，造成质量缺陷。因此本工程混凝土采纳低流淌性混凝土，具有肯定塑性，易于成型。2)优化商品砂配比，削减用水量，降低砂率严格掌握原材质量，砂子的含泥量不得大于3%o在搅拌过程中，在大体保证水灰比不变的状况下，降低砂率，外加剂掺量由原来的2.2%降低为1.6%左右，用水量削减约35KG,并掌握引气剂的用量，保证混凝土的和易性。2混凝土浇筑标高及厚度掌握结合坡屋面的实际状况，在图示部位设立标高掌握点，建立标高掌握网。在标高掌握点处用红色胶带做好高度标识，如图3.1-3、3.1-416、，掌握混凝土的浇筑标高。考虑到浇筑混凝土在夜间施工较多，采纳激光标线
16、仪装置，协作实时掌握浇筑厚度。图3.1-3浇筑标高掌握点击轴网示意图图3.1-5混凝土浇筑厚度插钎装置图3.1-4浇筑标高掌握措施同时在浇筑混凝土的同时，使用专用的混凝土厚度掌握插杆，检查混凝土实际厚度。厚度掌握插杆采纳10圆钢焊制成字形，插杆上部是手提圆环，便于抓握；下部是十字形，横向小短筋距插杆尖端的距离恰好是混凝土的板厚度。使用时将插杆插入混凝土板，混凝土表面刚好与小横筋平，则说明板厚恰好达到设计厚度，假如小横筋高于或低于混凝土表面，则说明板厚过薄或过厚。见图3.1-5o3分割表面，分片浇筑坡屋面混凝土在17、模板上施工主要靠混凝土自身的凝聚力、模板面的摩阻力和钢筋网的张拉阻力的限制,至混凝土硬化成型后不再沿斜面下滑。在浇筑混凝土时,模板对混凝土的摩阻力不足以抵消混凝土顺模板面的下滑力，在混凝土振捣时尤为明显，故在混凝土浇筑时混凝土会持续下滑导致板厚不匀。混凝土初凝前,如缓慢位移持续发生,易导致混凝土不密实和内伤而形成裂缝。在屋面浇筑混凝土之前，在上段坡屋面中
