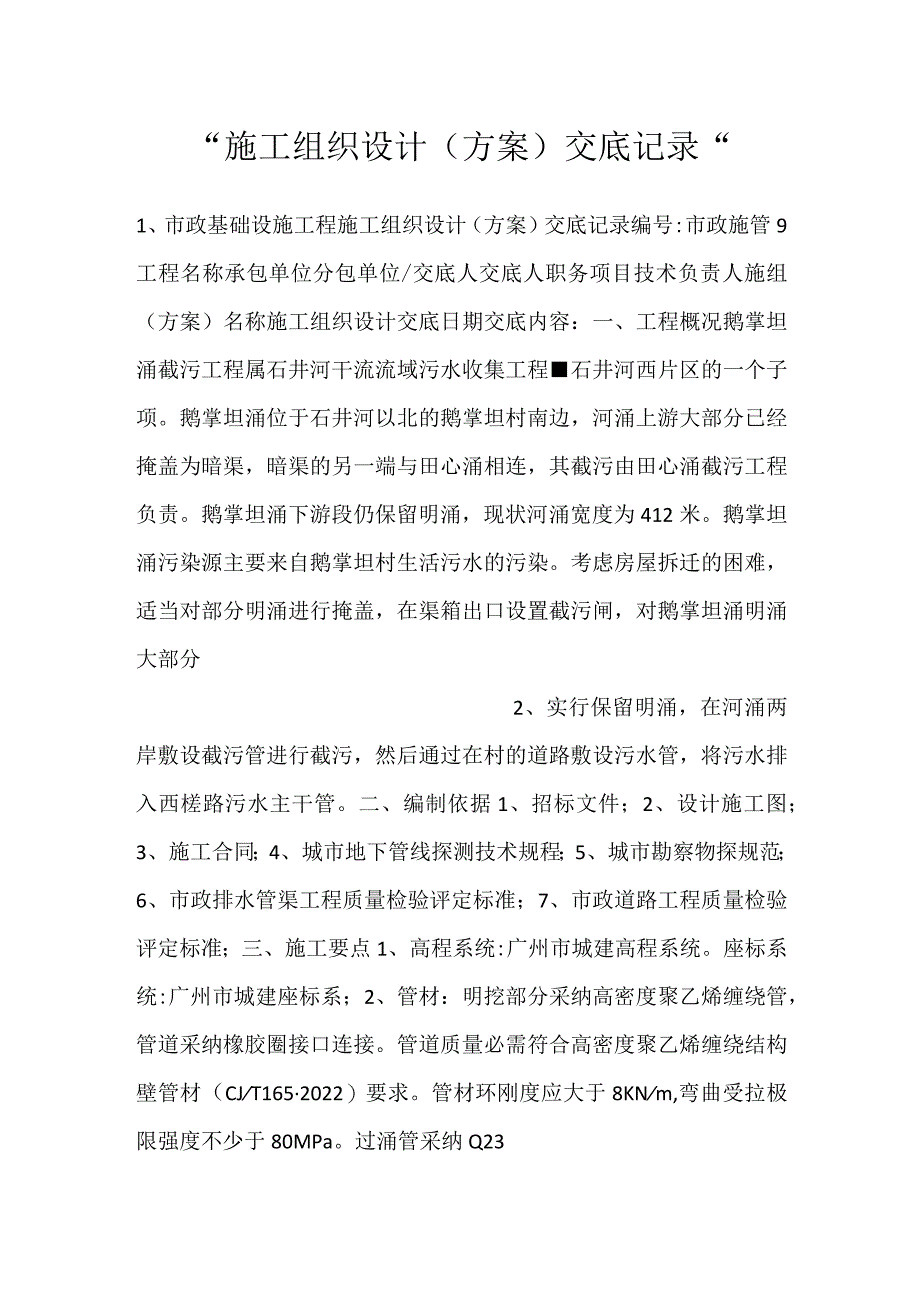

1、“施工组织设计（方案）交底记录“1、市政基础设施工程施工组织设计（方案）交底记录编号:市政施管9工程名称承包单位分包单位/交底人交底人职务项目技术负责人施组（方案）名称施工组织设计交底日期交底内容：一、工程概况鹅掌坦涌截污工程属石井河干流流域污水收集工程石井河西片区的一个子项。鹅掌坦涌位于石井河以北的鹅掌坦村南边，河涌上游大部分已经掩盖为暗渠，暗渠的另一端与田心涌相连，其截污由田心涌截污工程负责。鹅掌坦涌下游段仍保留明涌，现状河涌宽度为412米。鹅掌坦涌污染源主要来自鹅掌坦村生活污水的污染。考虑房屋拆迁的困难，适当对部分明涌进行掩盖，在渠箱出口设置截污闸，对鹅掌坦涌明涌大部分2、实行保留明涌，
2、在河涌两岸敷设截污管进行截污，然后通过在村的道路敷设污水管，将污水排入西槎路污水主干管。二、编制依据1、招标文件；2、设计施工图；3、施工合同；4、城市地下管线探测技术规程；5、城市勘察物探规范；6、市政排水管渠工程质量检验评定标准；7、市政道路工程质量检验评定标准；三、施工要点1、高程系统:广州市城建高程系统。座标系统:广州市城建座标系；2、管材：明挖部分采纳高密度聚乙烯缠绕管，管道采纳橡胶圈接口连接。管道质量必需符合高密度聚乙烯缠绕结构壁管材（CJT1652022）要求。管材环刚度应大于8KNm,弯曲受拉极限强度不少于80MPa。过涌管采纳Q233、5A焊接钢管。顶管采纳钢筋碎F管（级优等
3、品）,管材质量符合顶进施工法用钢筋混凝土排水管（JC/T640-1996）要求；3、钢管防腐：除绣等级ST3,底漆KY-2022（铁红色）三遍，厚240m；面漆：KY-2026（黑色）四遍，厚320m；4、倒虹井、拍门井、渠箱及截污闸采纳钢筋碎结构，结构设计另见结构设计图。截污闸采纳蜗轮蜗杆提升闸，闸门采纳不锈钢闸门。拍门采纳复合材料拍门；四、留意事项1、管道明挖段软基处理见纵剖设计图，处理后管道地基容许承载力必需达到IoOKPa；2、污水管道安装完毕后按进行闭水试验和CC-TV检测，合格后方可复土;3、全部井面标高要求与原地面平,图中井面标高只作参考,施工时视地面实际标高调整；4、施工中管（渠）道与房屋较近时,要进行房屋及地下管线支护,确保平安方可开挖施工；会签栏参与单位（部门）参与人员
