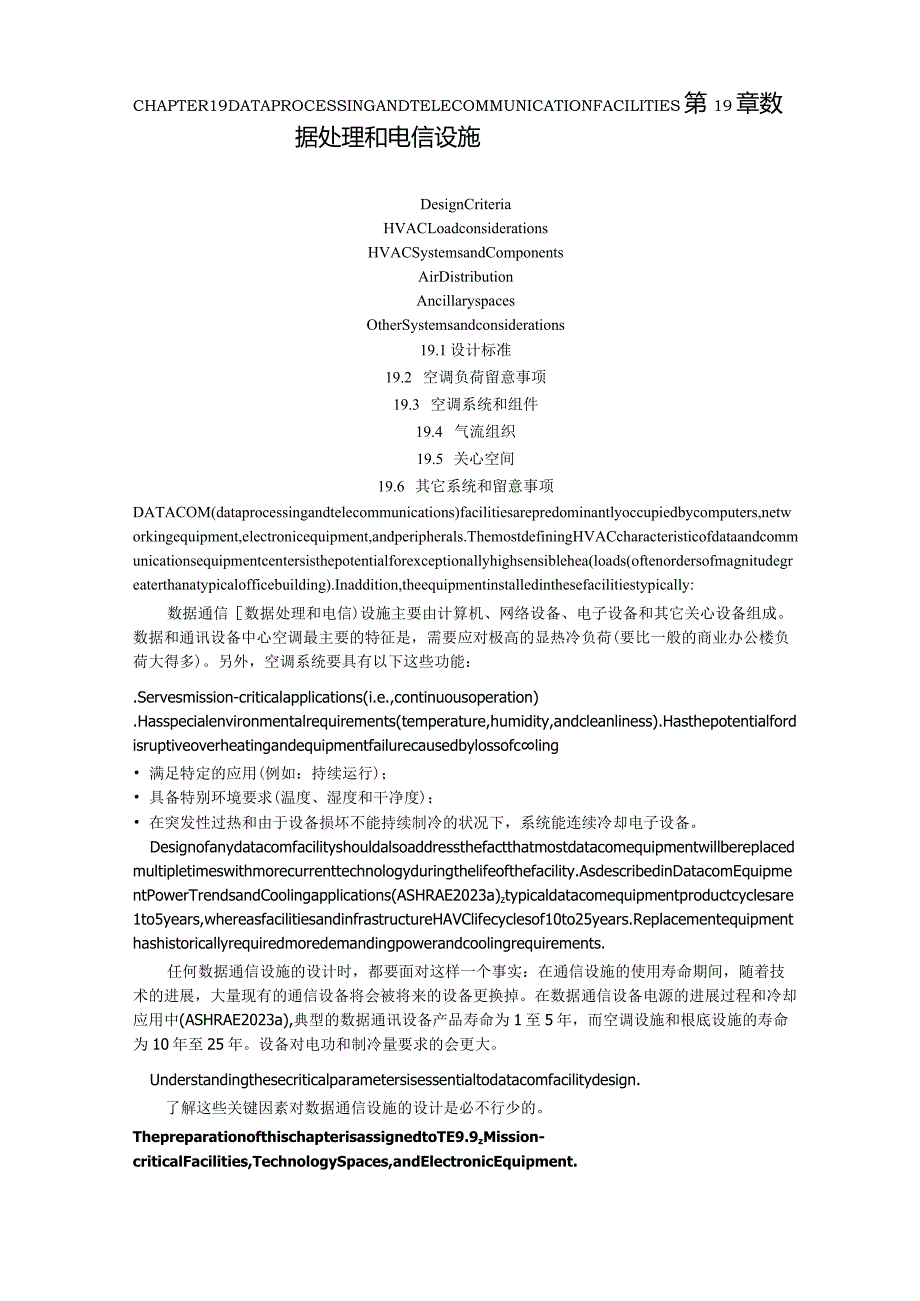

2023年——ASHRAE手册——第19章-数据处理和电信设施.docx_第1页
第1页 / 共36页

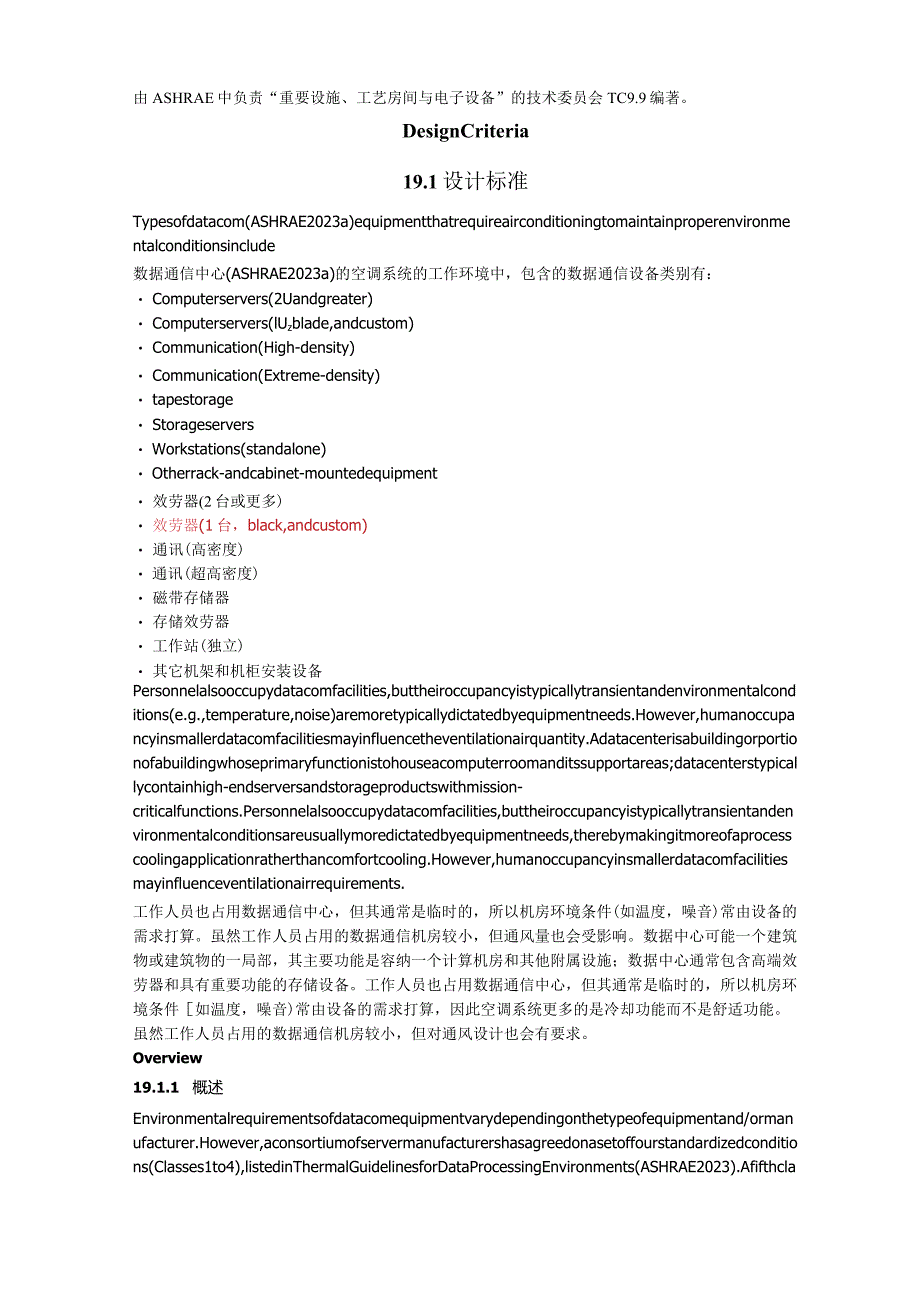

2023年——ASHRAE手册——第19章-数据处理和电信设施.docx_第2页
第2页 / 共36页

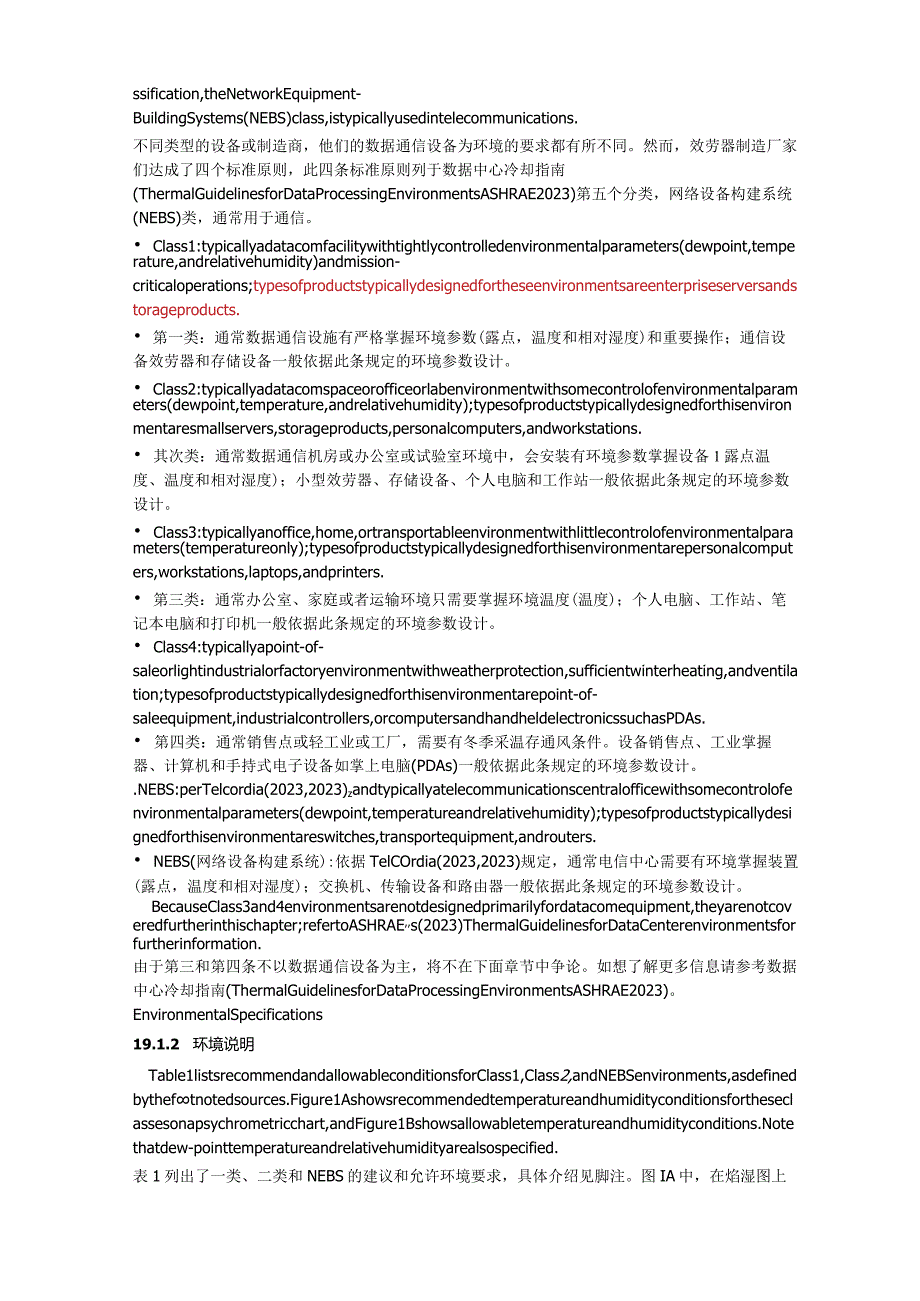

2023年——ASHRAE手册——第19章-数据处理和电信设施.docx_第3页
第3页 / 共36页
2023年——ASHRAE手册——第19章-数据处理和电信设施.docx_第4页
第4页 / 共36页
2023年——ASHRAE手册——第19章-数据处理和电信设施.docx_第5页
第5页 / 共36页
2023年——ASHRAE手册——第19章-数据处理和电信设施.docx_第6页
第6页 / 共36页
2023年——ASHRAE手册——第19章-数据处理和电信设施.docx_第7页
第7页 / 共36页
2023年——ASHRAE手册——第19章-数据处理和电信设施.docx_第8页
第8页 / 共36页
2023年——ASHRAE手册——第19章-数据处理和电信设施.docx_第9页
第9页 / 共36页
2023年——ASHRAE手册——第19章-数据处理和电信设施.docx_第10页
第10页 / 共36页
亲,该文档总共36页,到这儿已超出免费预览范围,如果喜欢就下载吧!
资源描述

《2023年——ASHRAE手册——第19章-数据处理和电信设施.docx》由会员分享,可在线阅读,更多相关《2023年——ASHRAE手册——第19章-数据处理和电信设施.docx(36页珍藏版)》请在第壹文秘上搜索。

1、CHAPTER19DATAPROCESSINGANDTELECOMMUNICATIONFACILITIES第19章数据处理和电信设施DesignCriteriaHVACLoadconsiderationsHVACSystemsandComponentsAirDistributionAncillaryspacesOtherSystemsandconsiderations19.1设计标准19.2 空调负荷留意事项19.3 空调系统和组件19.4 气流组织19.5 关心空间19.6 其它系统和留意事项DATACOM(dataprocessingandtelecommunications)facili

2、tiesarepredominantlyoccupiedbycomputers,networkingequipment,electronicequipment,andperipherals.ThemostdefiningHVACcharacteristicofdataandcommunicationsequipmentcentersisthepotentialforexceptionallyhighsensiblehea(loads(oftenordersofmagnitudegreaterthanatypicalofficebuilding).Inaddition,theequipmenti

3、nstalledinthesefacilitiestypically:数据通信数据处理和电信)设施主要由计算机、网络设备、电子设备和其它关心设备组成。数据和通讯设备中心空调最主要的特征是,需要应对极高的显热冷负荷(要比一般的商业办公楼负荷大得多)。另外,空调系统要具有以下这些功能:.Servesmission-criticalapplications(i.e.,continuousoperation).Hasspecialenvironmentalrequirements(temperature,humidity,andcleanliness).Hasthepotentialfordisrup

4、tiveoverheatingandequipmentfailurecausedbylossofcling 满足特定的应用(例如:持续运行); 具备特别环境要求(温度、湿度和干净度); 在突发性过热和由于设备损坏不能持续制冷的状况下,系统能连续冷却电子设备。Designofanydatacomfacilityshouldalsoaddressthefactthatmostdatacomequipmentwillbereplacedmultipletimeswithmorecurrenttechnologyduringthelifeofthefacility.AsdescribedinDatac

5、omEquipmentPowerTrendsandCoolingapplications(ASHRAE2023a)ztypicaldatacomequipmentproductcyclesare1to5years,whereasfacilitiesandinfrastructureHAVClifecyclesof10to25years.Replacementequipmenthashistoricallyrequiredmoredemandingpowerandcoolingrequirements.任何数据通信设施的设计时,都要面对这样一个事实:在通信设施的使用寿命期间,随着技术的进展,大量

6、现有的通信设备将会被将来的设备更换掉。在数据通信设备电源的进展过程和冷却应用中(ASHRAE2023a),典型的数据通讯设备产品寿命为1至5年,而空调设施和根底设施的寿命为10年至25年。设备对电功和制冷量要求的会更大。Understandingthesecriticalparametersisessentialtodatacomfacilitydesign.了解这些关键因素对数据通信设施的设计是必不行少的。ThepreparationofthischapterisassignedtoTE9.9zMission-criticalFacilities,TechnologySpaces,andEl

7、ectronicEquipment.由ASHRAE中负责“重要设施、工艺房间与电子设备”的技术委员会TC9.9编著。DesignCriteria19.1设计标准Typesofdatacom(ASHRAE2023a)equipmentthatrequireairconditioningtomaintainproperenvironmentalconditionsinclude数据通信中心(ASHRAE2023a)的空调系统的工作环境中,包含的数据通信设备类别有: Computerservers(2Uandgreater) Computerservers(lUzblade,andcustom) C

8、ommunication(High-density) Communication(Extreme-density) tapestorage Storageservers Workstations(standalone) Otherrack-andcabinet-mountedequipment 效劳器(2台或更多) 效劳器(1台,black,andcustom) 通讯(高密度) 通讯(超高密度) 磁带存储器 存储效劳器 工作站(独立) 其它机架和机柜安装设备Personnelalsooccupydatacomfacilities,buttheiroccupancyistypicallytran

9、sientandenvironmentalconditions(e.g.,temperature,noise)aremoretypicallydictatedbyequipmentneeds.However,humanoccupancyinsmallerdatacomfacilitiesmayinfluencetheventilationairquantity.Adatacenterisabuildingorportionofabuildingwhoseprimaryfunctionistohouseacomputerroomanditssupportareas;datacenterstypi

10、callycontainhigh-endserversandstorageproductswithmission-criticalfunctions.Personnelalsooccupydatacomfacilities,buttheiroccupancyistypicallytransientandenvironmentalconditionsareusuallymoredictatedbyequipmentneeds,therebymakingitmoreofaprocesscoolingapplicationratherthancomfortcooling.However,humano

11、ccupancyinsmallerdatacomfacilitiesmayinfluenceventilationairrequirements.工作人员也占用数据通信中心,但其通常是临时的,所以机房环境条件(如温度,噪音)常由设备的需求打算。虽然工作人员占用的数据通信机房较小,但通风量也会受影响。数据中心可能一个建筑物或建筑物的一局部,其主要功能是容纳一个计算机房和其他附属设施;数据中心通常包含高端效劳器和具有重要功能的存储设备。工作人员也占用数据通信中心,但其通常是临时的,所以机房环境条件如温度,噪音)常由设备的需求打算,因此空调系统更多的是冷却功能而不是舒适功能。虽然工作人员占用的数据通

12、信机房较小,但对通风设计也会有要求。Overview19.1.1 概述Environmentalrequirementsofdatacomequipmentvarydependingonthetypeofequipmentand/ormanufacturer.However,aconsortiumofservermanufacturershasagreedonasetoffourstandardizedconditions(Classes1to4),listedinThermalGuidelinesforDataProcessingEnvironments(ASHRAE2023).Afifth

13、classification,theNetworkEquipment-BuildingSystems(NEBS)class,istypicallyusedintelecommunications.不同类型的设备或制造商,他们的数据通信设备为环境的要求都有所不同。然而,效劳器制造厂家们达成了四个标准原则,此四条标准原则列于数据中心冷却指南(ThermalGuidelinesforDataProcessingEnvironmentsASHRAE2023)第五个分类,网络设备构建系统(NEBS)类,通常用于通信。 Class1:typicallyadatacomfacilitywithtightly

14、controlledenvironmentalparameters(dewpoint,temperature,andrelativehumidity)andmission-criticaloperations;typesofproductstypicallydesignedfortheseenvironmentsareenterpriseserversandstorageproducts. 第一类:通常数据通信设施有严格掌握环境参数(露点,温度和相对湿度)和重要操作;通信设备效劳器和存储设备一般依据此条规定的环境参数设计。 Class2:typicallyadatacomspaceoroffi

15、ceorlabenvironmentwithsomecontrolofenvironmentalparameters(dewpoint,temperature,andrelativehumidity);typesofproductstypicallydesignedforthisenvironmentaresmallservers,storageproducts,personalcomputers,andworkstations. 其次类:通常数据通信机房或办公室或试验室环境中,会安装有环境参数掌握设备1露点温度、温度和相对湿度);小型效劳器、存储设备、个人电脑和工作站一般依据此条规定的环境参

16、数设计。 Class3:typicallyanoffice,home,ortransportableenvironmentwithlittlecontrolofenvironmentalparameters(temperatureonly);typesofproductstypicallydesignedforthisenvironmentarepersonalcomputers,workstations,laptops,andprinters. 第三类:通常办公室、家庭或者运输环境只需要掌握环境温度(温度);个人电脑、工作站、笔记本电脑和打印机一般依据此条规定的环境参数设计。 Class4:typicallyapoint-of-saleorlightindustrialorfactoryenviro
