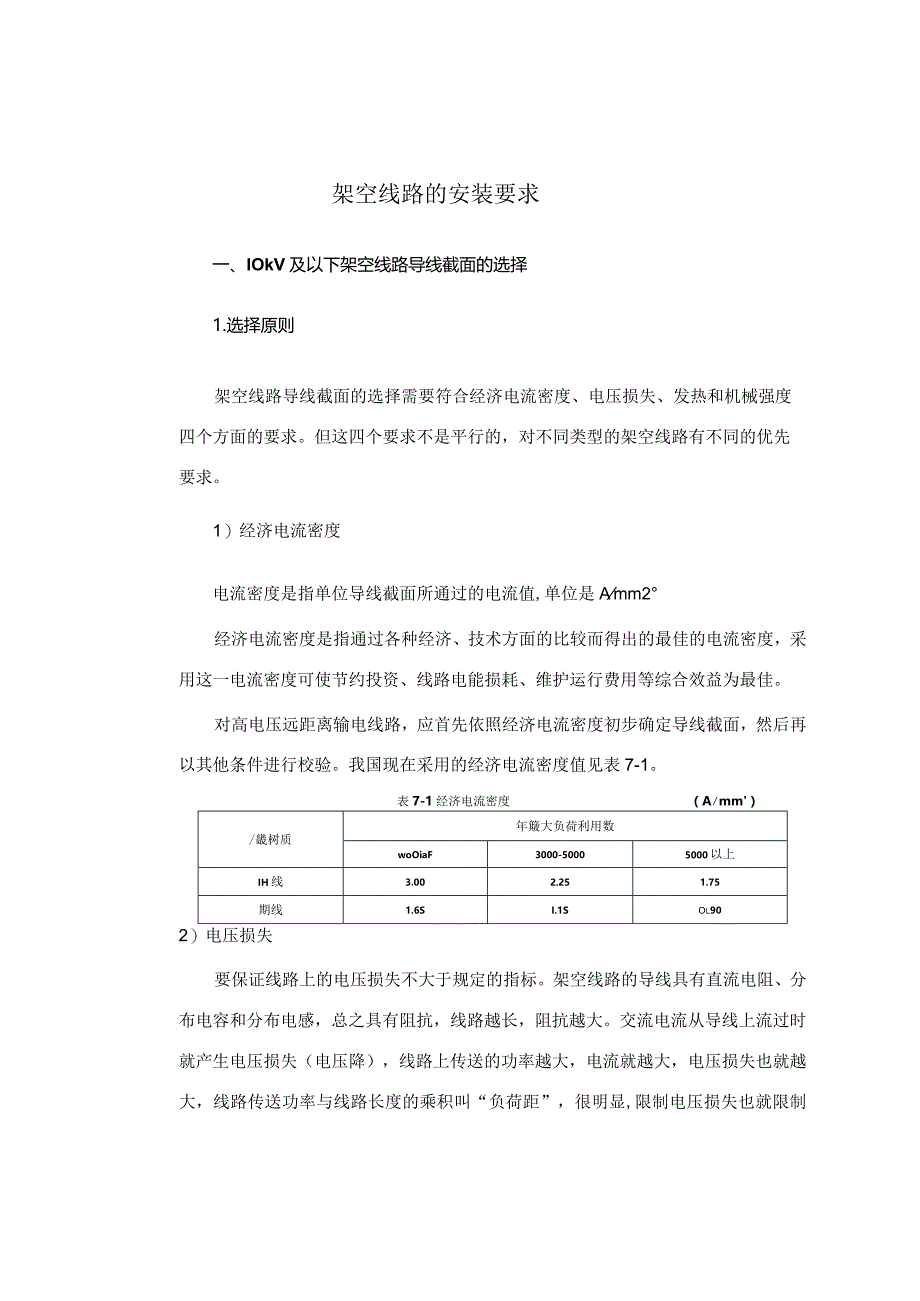

1、架空线路的安装要求一、IOkV及以下架空线路导线截面的选择1.选择原则架空线路导线截面的选择需要符合经济电流密度、电压损失、发热和机械强度四个方面的要求。但这四个要求不是平行的,对不同类型的架空线路有不同的优先要求。1)经济电流密度电流密度是指单位导线截面所通过的电流值,单位是Amm2经济电流密度是指通过各种经济、技术方面的比较而得出的最佳的电流密度,采用这一电流密度可使节约投资、线路电能损耗、维护运行费用等综合效益为最佳。对高电压远距离输电线路,应首先依照经济电流密度初步确定导线截面,然后再以其他条件进行校验。我国现在采用的经济电流密度值见表7-1。表7-1经济电流密度(Amm)/畿树质年簸

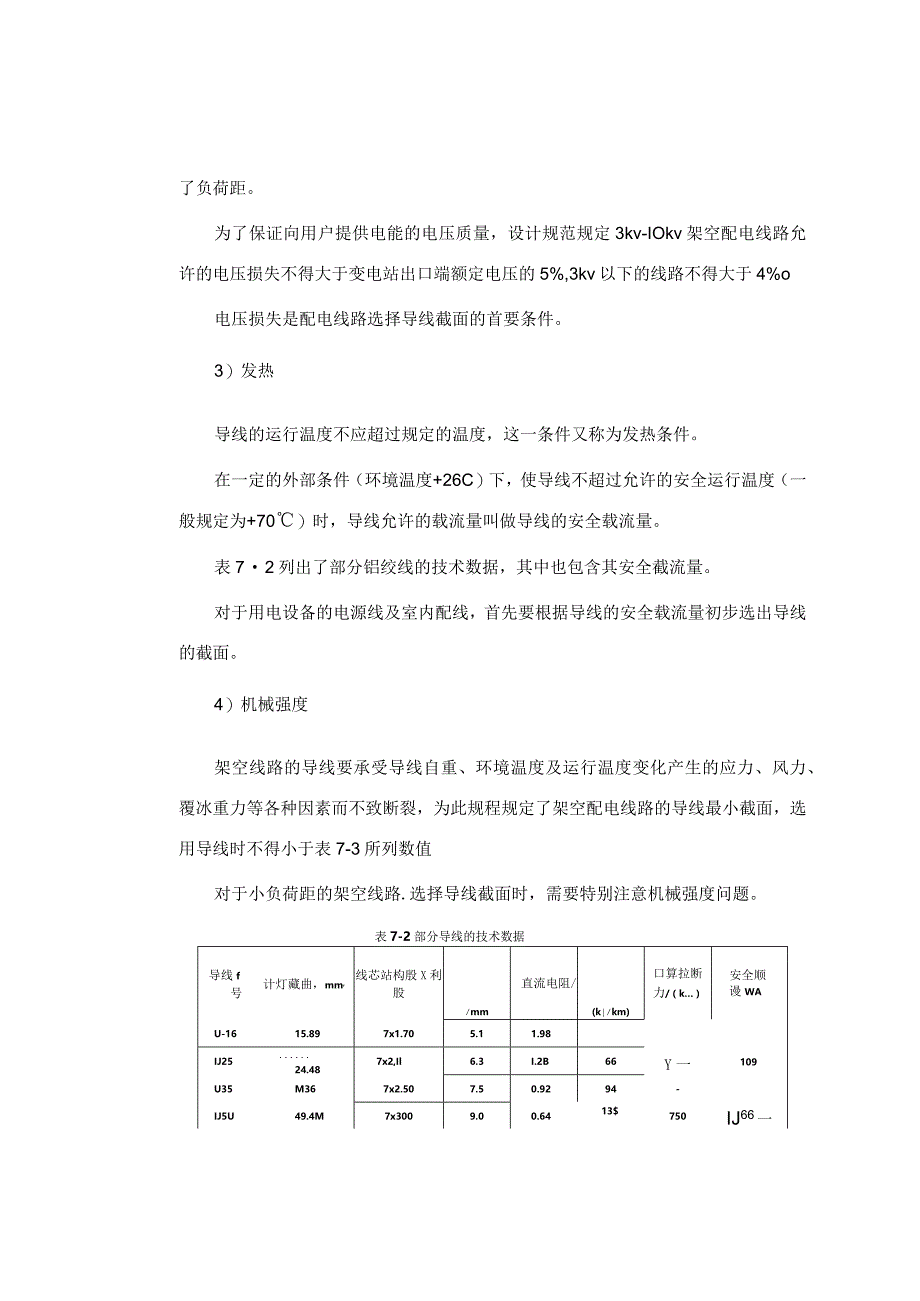

2、大负荷利用数woOiaF3000-50005000以上IH线3.002.251.75期线1.6SI.1SOl902)电压损失要保证线路上的电压损失不大于规定的指标。架空线路的导线具有直流电阻、分布电容和分布电感,总之具有阻抗,线路越长,阻抗越大。交流电流从导线上流过时就产生电压损失(电压降),线路上传送的功率越大,电流就越大,电压损失也就越大,线路传送功率与线路长度的乘积叫“负荷距”,很明显,限制电压损失也就限制了负荷距。为了保证向用户提供电能的电压质量,设计规范规定3kv-IOkv架空配电线路允许的电压损失不得大于变电站出口端额定电压的5%,3kv以下的线路不得大于4%o电压损失是配电线路选

3、择导线截面的首要条件。3)发热导线的运行温度不应超过规定的温度,这一条件又称为发热条件。在一定的外部条件(环境温度+26C)下,使导线不超过允许的安全运行温度(一般规定为+70)时,导线允许的载流量叫做导线的安全载流量。表72列出了部分铝绞线的技术数据,其中也包含其安全截流量。对于用电设备的电源线及室内配线,首先要根据导线的安全载流量初步选出导线的截面。4)机械强度架空线路的导线要承受导线自重、环境温度及运行温度变化产生的应力、风力、覆冰重力等各种因素而不致断裂,为此规程规定了架空配电线路的导线最小截面,选用导线时不得小于表7-3所列数值对于小负荷距的架空线路.选择导线截面时,需要特别注意机械

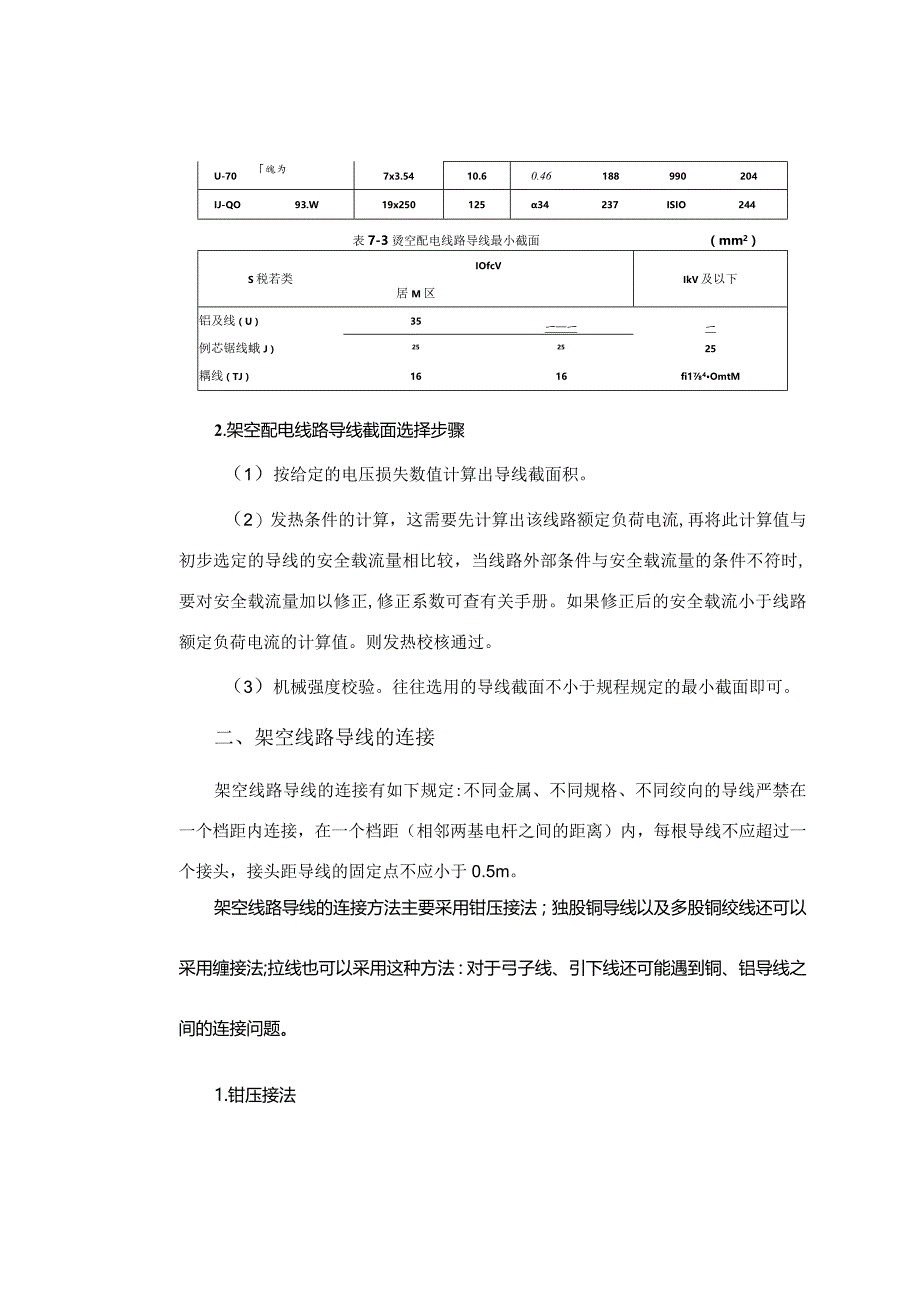

4、强度问题。表7-2部分导线的技术数据导线f号计灯藏曲,mm,线芯站构殷X利股mm直流电阻/(kkm)口算拉断力/(k)安全顺谩WAU-1615.897x1.705.11.98IJ2524.487x2,Il6.3I.2B66Y一109U35M367x2.507.50.9294-IJ5U49.4M7x3009.00.6413$-一一750IJ66一U-70魄为7x3.5410.60.46188990204IJ-QO93.W19x25012534237ISIO244表7-3烫空配电线路导线最小截面(mm2)S税若类IOfcVIkV及以下居M区铝及线(U)35一一一例芯锯线蛾J)252525耦线(TJ

5、)1616fi14OmtM2.架空配电线路导线截面选择步骤(1)按给定的电压损失数值计算出导线截面积。(2)发热条件的计算,这需要先计算出该线路额定负荷电流,再将此计算值与初步选定的导线的安全载流量相比较,当线路外部条件与安全载流量的条件不符时,要对安全载流量加以修正,修正系数可查有关手册。如果修正后的安全载流小于线路额定负荷电流的计算值。则发热校核通过。(3)机械强度校验。往往选用的导线截面不小于规程规定的最小截面即可。二、架空线路导线的连接架空线路导线的连接有如下规定:不同金属、不同规格、不同绞向的导线严禁在一个档距内连接,在一个档距(相邻两基电杆之间的距离)内,每根导线不应超过一个接头,

6、接头距导线的固定点不应小于0.5m。架空线路导线的连接方法主要采用钳压接法;独股铜导线以及多股铜绞线还可以采用缠接法;拉线也可以采用这种方法:对于弓子线、引下线还可能遇到铜、铝导线之间的连接问题。1.钳压接法1)准备工作根据导线的规格选择相应的连接管,不要加填料,将导线端用绑线扎紧后锯齐,用汽油清洗导线连接部分及连接管内壁,清洗长度应为连接管长度的1.25倍2倍;在清洗部分涂上中性凡士林,用细钢丝刷洗,刷去已脏的凡士林,重涂洁净的凡土林,将连接导线分别从连接管两端穿入,使导线端露出管口20mm,如果是钢心铝绞线,两导线间还要夹垫铝垫片。根据导线规格选用相应的横具装于压接钳上。2)压接3)检查将

7、导线连接处置于压接钳钳口内进行压接,要使连接管端头的压坑恰在导线端部那一侧。压接顺序通常由一端起,两侧交错进行,但对于钢心Q6绞线则要由中间压起。导线钳压压口数及压后尺寸见表7-4,压接顺序如图7-13所示。*74导域钳压压口数及压后尺寸3S70951201IBS240site6BSinIOIOIO12*芯IB帔线1416IA20242A2*24片后尺寸,.14KS19.92610J3.5*等招校雄17.5$25MW14.917.5201)“331.3用的尺寸(b阳7 13陵接序示0图 (*)U-JSs C)LCJ-M压接后管身应平直,否则进行校直,连接管压后不得有裂纹,连接管两端处的导线不应

8、有“灯笼”、“抽筋”等现象.连接管两端涂防潮油漆导线连接处测直流电阻值不能大于同长度导线的阻值。钳压接法接触电阻小、抗拉力大、操作方便,因此获得普遍使用。2.缠接法缠接法分为独股导线的缠接和绞线的缠接,往往都借助于导线本身相互缠绕,其缠接长度视不同对象(如导线、拉线;弓子线等)有着不同的要求。3.铜.铝导线的连接铜、铝导线直接连接,有潮气时,形成电池效应,产生电化腐蚀,致使连接处接触不良,接触电阻增大,在运行中发热,加速电化腐蚀,直至断线,引发事故。因此,铜、铝导线不要直接连接,而要通过铜铝过渡接头进行连接。这种接头是用闪光焊或摩擦焊等方法焊成的一半是铜、一半是铝的连接板或连接管,应用时,铜导

9、线接铜质端,铝导线接铝质端。三、导线在电杆上的排列方式对于三相四线制低压线路,常都采用水平排列,如图7-14(a)所示。由于中性线的电流在三相对称时为零,而且其截面也较小,机械强度较差,所以中性线一般架设在靠近电杆的位置。如果线路一侧图7-14导线在电杆匕的排列方式()水平挣知(b)e混合排列1一电杆,2-横担;3-总线;4对于三相三线制高压线路,既可采用三角形排列,如图7-14(b)、(C)所示,也可采用水平排列,如图7-14(a)所示。四、IokV及以下架空线路导线固定的要求多回路导线同杆架设时,可采用三角、水平混合排列,如图7-14(d)所示,也可垂直排列,如图714(e)所示。电压不同

10、的线路同杆架设时,电压高的线路要架设在上面,电压低的线路则架设在下1.导线固定在绝缘子上的部位(1)针式绝缘子:对于直线杆,高压导线要固定在绝缘子顶槽内,低压导线固定在绝缘子颈槽内,对于角度杆、转角在30。及以下时,导线要固定在绝缘子转角外侧的颈槽内。轻型承力杆,电杆两侧本体导线要根据绝缘子外侧颈槽找直,中间的本体导线按中间绝缘子右侧颈槽找直(面向电源侧).本体导线在绝缘子固定处不应出角度(图7-15)0OMVm忏襁科忏图7-IS殍线在圮绿子上固定的帕饯图(2)悬式绝缘子:导线固定在绝缘子下面的线夹上。(3)蝶式绝缘子:导线装在绝缘子的腰槽内。2.导线在绝缘子上的固定方法(1)裸铝绞线及钢心铝

11、绞线在绝缘子上固定前应加裹铝带(护线条),裹铝带的长度,对针式瓷瓶不要超出绑扎部分两端各50mm,对悬式绝缘子要超出线夹或心形环两端各50mm,对蝶式绝缘子要超出接触部分两端各50mmo(2)导线在针式瓷瓶上固定采用绑扎法,用与导线材质相同的导线或特制绑线将导线绑扎在瓷瓶槽内。如果是绑扎高压导线要绑成双十字,而低压导线则可绑成单十字。(3)导线在蝶式绝缘子上固定时可采用绑扎法,绑扎长度视导线规格而定,一般为15Omm200mm,也可采用井沟线夹固定。(4)导线在悬式绝缘子上固定都采用线夹,如悬垂线夹、螺栓形耐张线夹等。(5)弓子线的连接和弓子线与主干线的连接,一般采用线夹,如井沟线夹、耐张线夹

12、等,也可采用绑扎法,绑扎长度视导线材质及规格而定,如铝绞线35mm2及以下,为15Ommo五、IOkv及以下架空线路同杆架设时横担之间的距离及安装要求同杆架设的双回路或多回路,横担间的垂直距离不应小于表7-5所列数值。表7S同杆军设线珞横担之同的最小垂直距离(Em)物第*用等幔V.分上*京杆tIO一!一LIOMOSOOtoI2100044MOMO必须注意,只有属于同一电源的高、低压线路,才能同杆架设。高、低压线路同杆架设时,高压线路应在上层;低压动力线路和照明线路同杆架设时,动力线应在上层;电力线路与弱点线路同杆架设,电力线路应在上层。导线采用水平排列时,上层横担距杆顶距离往往不小于0.3m。

13、IOkv及以下线路的横担,直线杆应装于受电侧,90。转角及终端杆,应装在拉线侧。横担安装应平宜,误差不应大于下列数值:(1)水平上下的歪斜为30mm;(2)横线路方向的扭斜为50mm。横担规格的选用,应按照受力情况确定,一般不小于50mmx50mmx6mm的角钢。由小区配电室出线的线路横担,角钢规格不应小于65mmx65mmx6mmo六、IOkV及以下架空线路的档距、弧垂及导线的间距档距应根据导线对地距离、电杆高度和地形特点确定,一般采用下列数值:(1)高压配电线路,城市40m50m;城郊及农村60m100m;(2)低压配电线路,城市40m50m;城郊及农村40m60m0高、低压同杆架设的线路

14、,档距应满足低压线路的技术要求。弧垂又称垂度,是指在平坦地面上相邻两基电杆上,导线悬挂高度相同时,导线最低点与两悬挂点间连线的垂直方向的距离。弧垂是电力线路的重要参数,它不但对应着导线使用应力的大小,而且也是确定电杆高度、导线对地距离的主要依据。弧垂过大,大风时易造成相邻两导线间的碰撞短路;弧垂过小,在气温急剧下降时容易造成断线事故。在选定了导线的型号、规格,以及档距,并确定了导线受力大小及周围气温条件后,查阅相关手册上的弧垂设计图表,就可准确地确定弧垂的大小。导线间距是指同一回路的相邻两条导线之间的距离,由于导线是固定在绝缘子上的,因此导线间距要由绝缘子之间的距离来保证。导线间距与线路的额定电压及档距有关,电压越高或者档距越大,导线间距也要越大。规程规定:“在无特殊设计的情况下,IOkv线路导线间距不能小于0.8m;IkV以下,不能小于0.4m;靠近电杆的两导线水平距离不能小于0.5m4to七、架空线路的交叉跨越及与地面距离高压配电线路不应跨越易燃屋顶的建筑物,对非易燃屋顶的建筑物应尽量不跨越,如需跨越时,需征求有关部门同意,导线距建筑物的距离不应小于表7-6列出的数值。表7-6导线拒建

展开阅读全文
