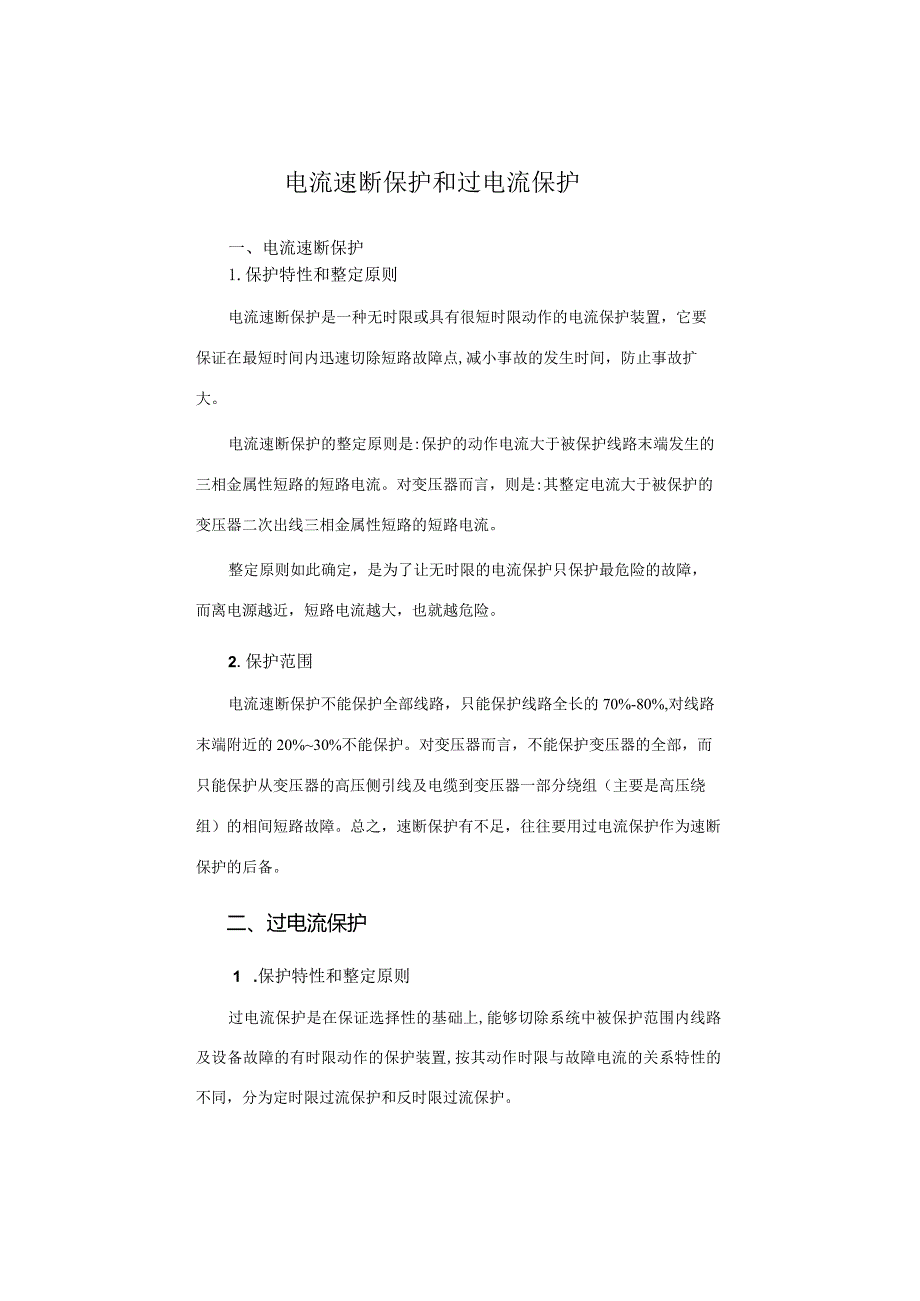

1、电流速断保护和过电流保护一、电流速断保护1.保护特性和整定原则电流速断保护是一种无时限或具有很短时限动作的电流保护装置，它要保证在最短时间内迅速切除短路故障点,减小事故的发生时间，防止事故扩大。电流速断保护的整定原则是:保护的动作电流大于被保护线路末端发生的三相金属性短路的短路电流。对变压器而言，则是:其整定电流大于被保护的变压器二次出线三相金属性短路的短路电流。整定原则如此确定，是为了让无时限的电流保护只保护最危险的故障，而离电源越近，短路电流越大，也就越危险。2.保护范围电流速断保护不能保护全部线路，只能保护线路全长的70%-80%,对线路末端附近的20%30%不能保护。对变压器而言，不能

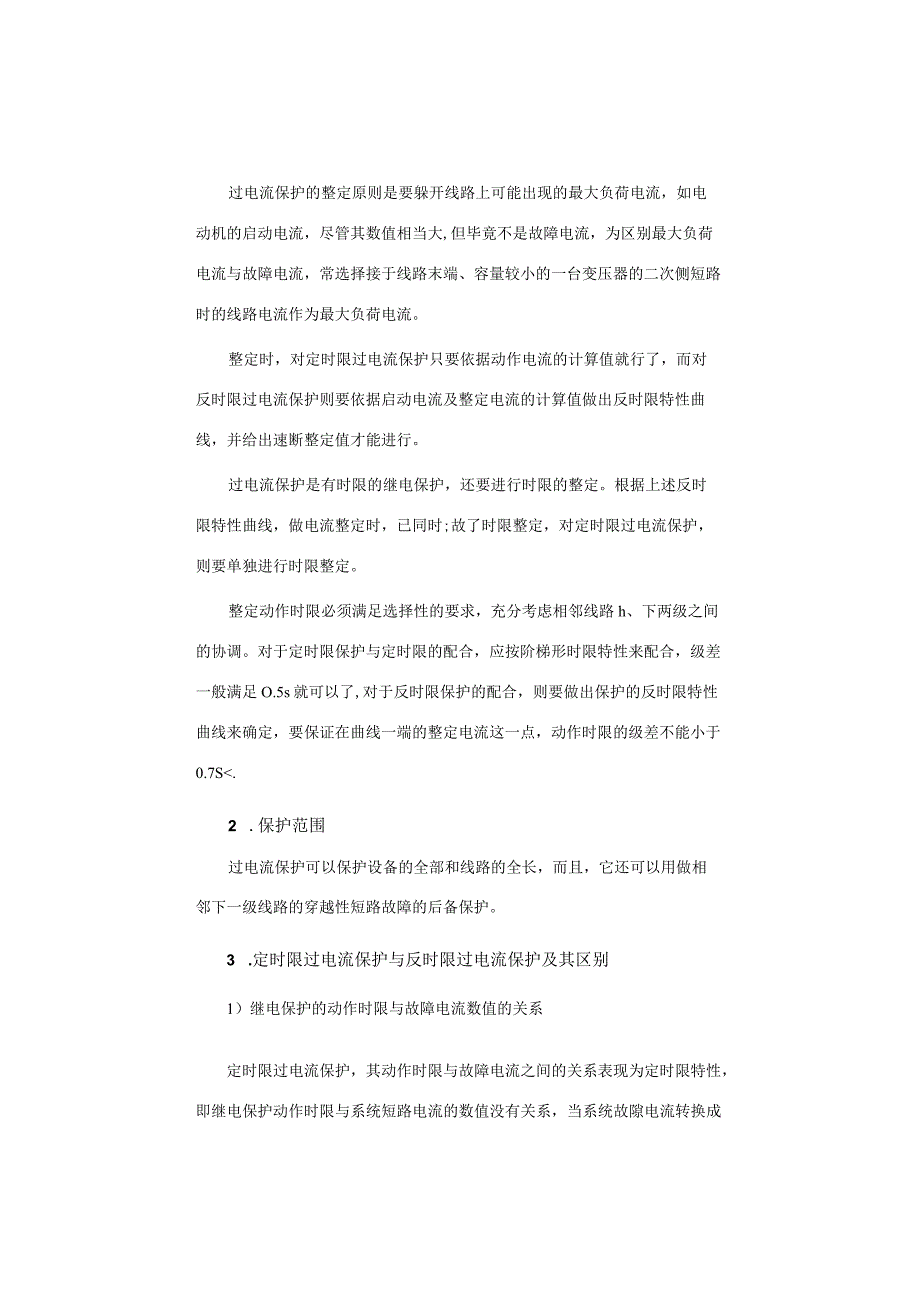

2、保护变压器的全部，而只能保护从变压器的高压侧引线及电缆到变压器一部分绕组（主要是高压绕组）的相间短路故障。总之，速断保护有不足，往往要用过电流保护作为速断保护的后备。二、过电流保护1 .保护特性和整定原则过电流保护是在保证选择性的基础上,能够切除系统中被保护范围内线路及设备故障的有时限动作的保护装置,按其动作时限与故障电流的关系特性的不同，分为定时限过流保护和反时限过流保护。过电流保护的整定原则是要躲开线路上可能出现的最大负荷电流，如电动机的启动电流，尽管其数值相当大,但毕竟不是故障电流，为区别最大负荷电流与故障电流，常选择接于线路末端、容量较小的一台变压器的二次侧短路时的线路电流作为最大负荷
3、电流。整定时，对定时限过电流保护只要依据动作电流的计算值就行了，而对反时限过电流保护则要依据启动电流及整定电流的计算值做出反时限特性曲线，并给出速断整定值才能进行。过电流保护是有时限的继电保护，还要进行时限的整定。根据上述反时限特性曲线，做电流整定时，已同时;故了时限整定，对定时限过电流保护，则要单独进行时限整定。整定动作时限必须满足选择性的要求，充分考虑相邻线路h、下两级之间的协调。对于定时限保护与定时限的配合，应按阶梯形时限特性来配合，级差一般满足O.5s就可以了,对于反时限保护的配合，则要做出保护的反时限特性曲线来确定，要保证在曲线一端的整定电流这一点，动作时限的级差不能小于0.7S.2

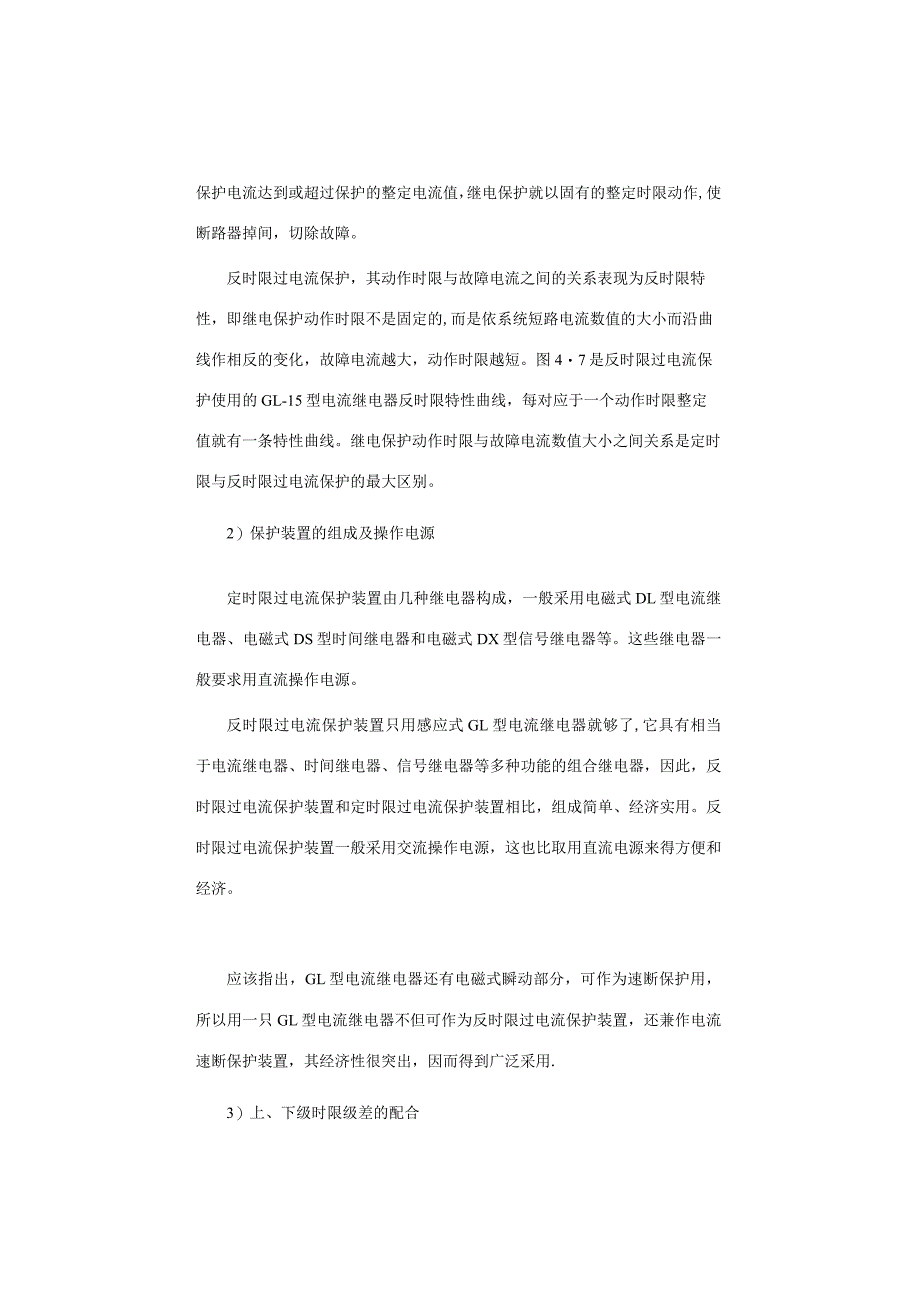

4、 .保护范围过电流保护可以保护设备的全部和线路的全长，而且，它还可以用做相邻下一级线路的穿越性短路故障的后备保护。3 .定时限过电流保护与反时限过电流保护及其区别1）继电保护的动作时限与故障电流数值的关系定时限过电流保护，其动作时限与故障电流之间的关系表现为定时限特性，即继电保护动作时限与系统短路电流的数值没有关系，当系统故隙电流转换成保护电流达到或超过保护的整定电流值，继电保护就以固有的整定时限动作,使断路器掉间，切除故障。反时限过电流保护，其动作时限与故障电流之间的关系表现为反时限特性，即继电保护动作时限不是固定的,而是依系统短路电流数值的大小而沿曲线作相反的变化，故障电流越大，动作时限越
5、短。图47是反时限过电流保护使用的GL-15型电流继电器反时限特性曲线，每对应于一个动作时限整定值就有一条特性曲线。继电保护动作时限与故障电流数值大小之间关系是定时限与反时限过电流保护的最大区别。2）保护装置的组成及操作电源定时限过电流保护装置由几种继电器构成，一般采用电磁式DL型电流继电器、电磁式DS型时间继电器和电磁式DX型信号继电器等。这些继电器一般要求用直流操作电源。反时限过电流保护装置只用感应式GL型电流继电器就够了,它具有相当于电流继电器、时间继电器、信号继电器等多种功能的组合继电器，因此，反时限过电流保护装置和定时限过电流保护装置相比，组成简单、经济实用。反时限过电流保护装置一般采用交流操作电源，这也比取用直流电源来得方便和经济。应该指出，GL型电流继电器还有电磁式瞬动部分，可作为速断保护用，所以用一只GL型电流继电器不但可作为反时限过电流保护装置，还兼作电流速断保护装置，其经济性很突出，因而得到广泛采用.3）上、下级时限级差的配合定时限过电流保护采用的DL型电流继电器设定值准确、动作可靠，因而上、下级时限级差采用O.5S就可以实现保护动作的选择性。反时限过电流保护采用GL型电流继电器，它的定值及动作的准确性比DL型电流继电器差。因此，为了保证上、下级保护动作的选择性，要将时限级差定得大一些,一般取0.7so
