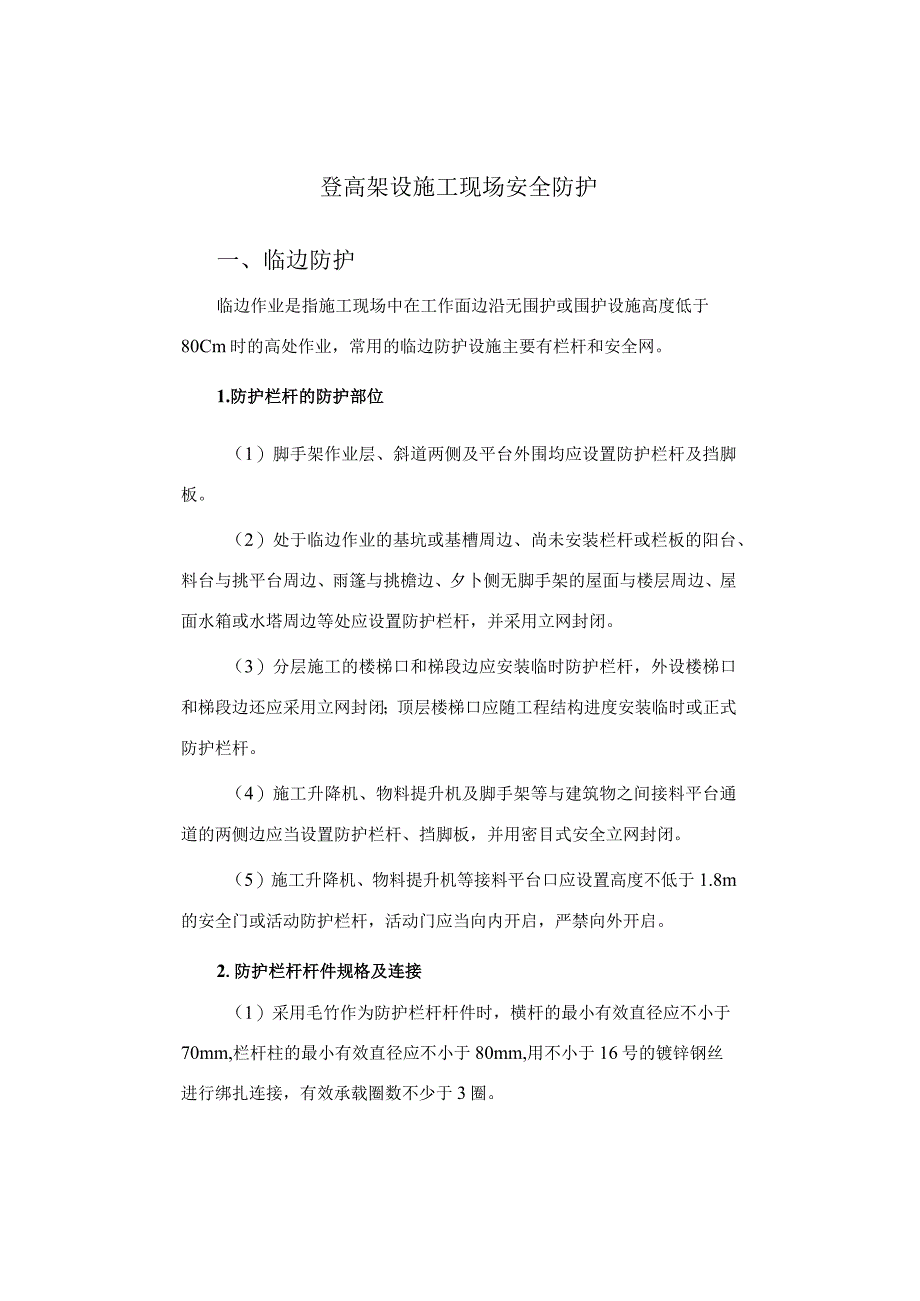

1、登高架设施工现场安全防护一、临边防护临边作业是指施工现场中在工作面边沿无围护或围护设施高度低于80Cm时的高处作业,常用的临边防护设施主要有栏杆和安全网。1.防护栏杆的防护部位(1)脚手架作业层、斜道两侧及平台外围均应设置防护栏杆及挡脚板。(2)处于临边作业的基坑或基槽周边、尚未安装栏杆或栏板的阳台、料台与挑平台周边、雨篷与挑檐边、夕卜侧无脚手架的屋面与楼层周边、屋面水箱或水塔周边等处应设置防护栏杆,并采用立网封闭。(3)分层施工的楼梯口和梯段边应安装临时防护栏杆,外设楼梯口和梯段边还应采用立网封闭;顶层楼梯口应随工程结构进度安装临时或正式防护栏杆。(4)施工升降机、物料提升机及脚手架等与建筑

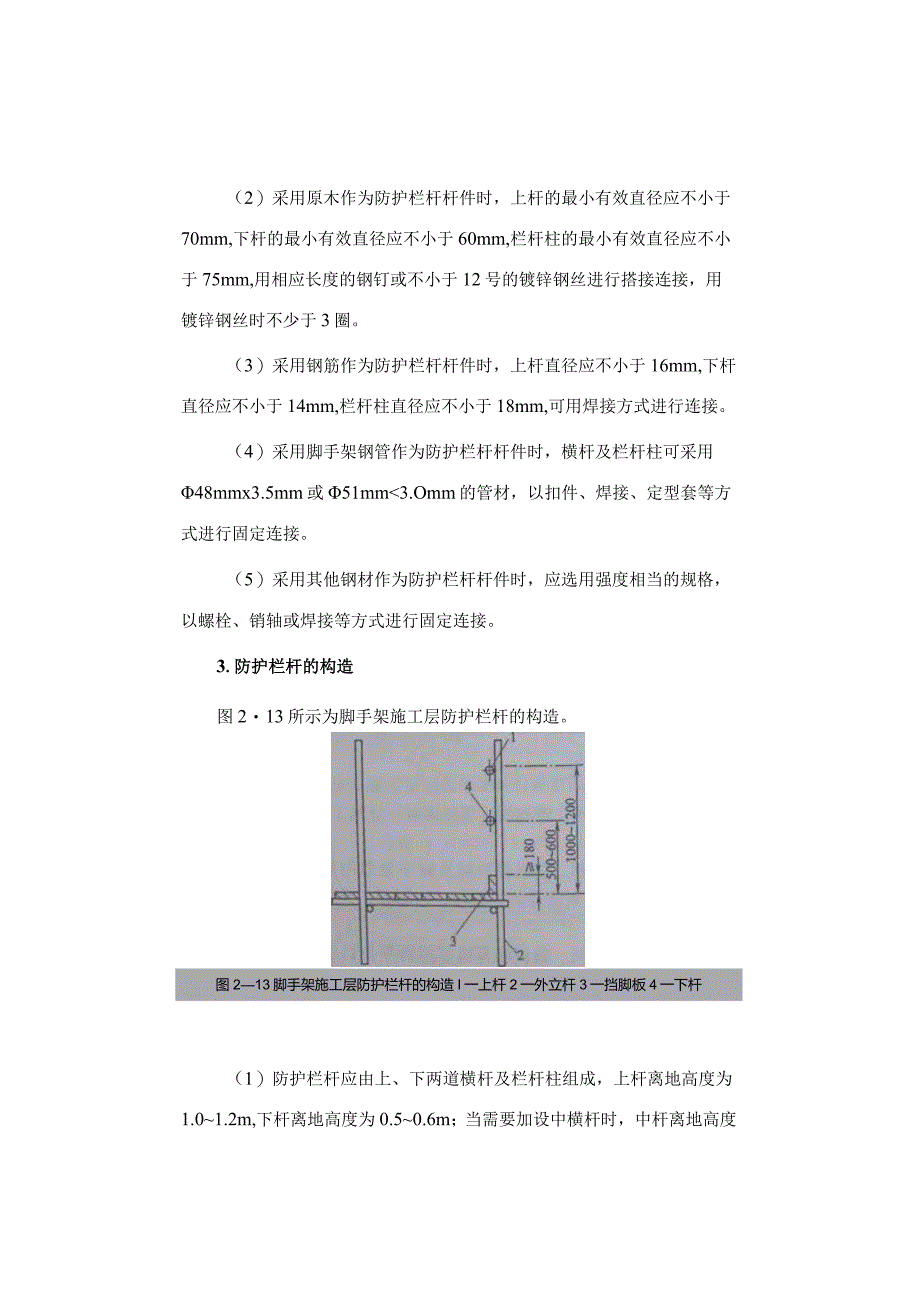

2、物之间接料平台通道的两侧边应当设置防护栏杆、挡脚板,并用密目式安全立网封闭。(5)施工升降机、物料提升机等接料平台口应设置高度不低于1.8m的安全门或活动防护栏杆,活动门应当向内开启,严禁向外开启。2.防护栏杆杆件规格及连接(1)采用毛竹作为防护栏杆杆件时,横杆的最小有效直径应不小于70mm,栏杆柱的最小有效直径应不小于80mm,用不小于16号的镀锌钢丝进行绑扎连接,有效承载圈数不少于3圈。(2)采用原木作为防护栏杆杆件时,上杆的最小有效直径应不小于70mm,下杆的最小有效直径应不小于60mm,栏杆柱的最小有效直径应不小于75mm,用相应长度的钢钉或不小于12号的镀锌钢丝进行搭接连接,用镀锌钢

3、丝时不少于3圈。(3)采用钢筋作为防护栏杆杆件时,上杆直径应不小于16mm,下杆直径应不小于14mm,栏杆柱直径应不小于18mm,可用焊接方式进行连接。(4)采用脚手架钢管作为防护栏杆杆件时,横杆及栏杆柱可采用48mmx3.5mm或51mm3.Omm的管材,以扣件、焊接、定型套等方式进行固定连接。(5)采用其他钢材作为防护栏杆杆件时,应选用强度相当的规格,以螺栓、销轴或焊接等方式进行固定连接。3.防护栏杆的构造图213所示为脚手架施工层防护栏杆的构造。图213脚手架施工层防护栏杆的构造I一上杆2一外立杆3一挡脚板4一下杆(1)防护栏杆应由上、下两道横杆及栏杆柱组成,上杆离地高度为1.01.2m

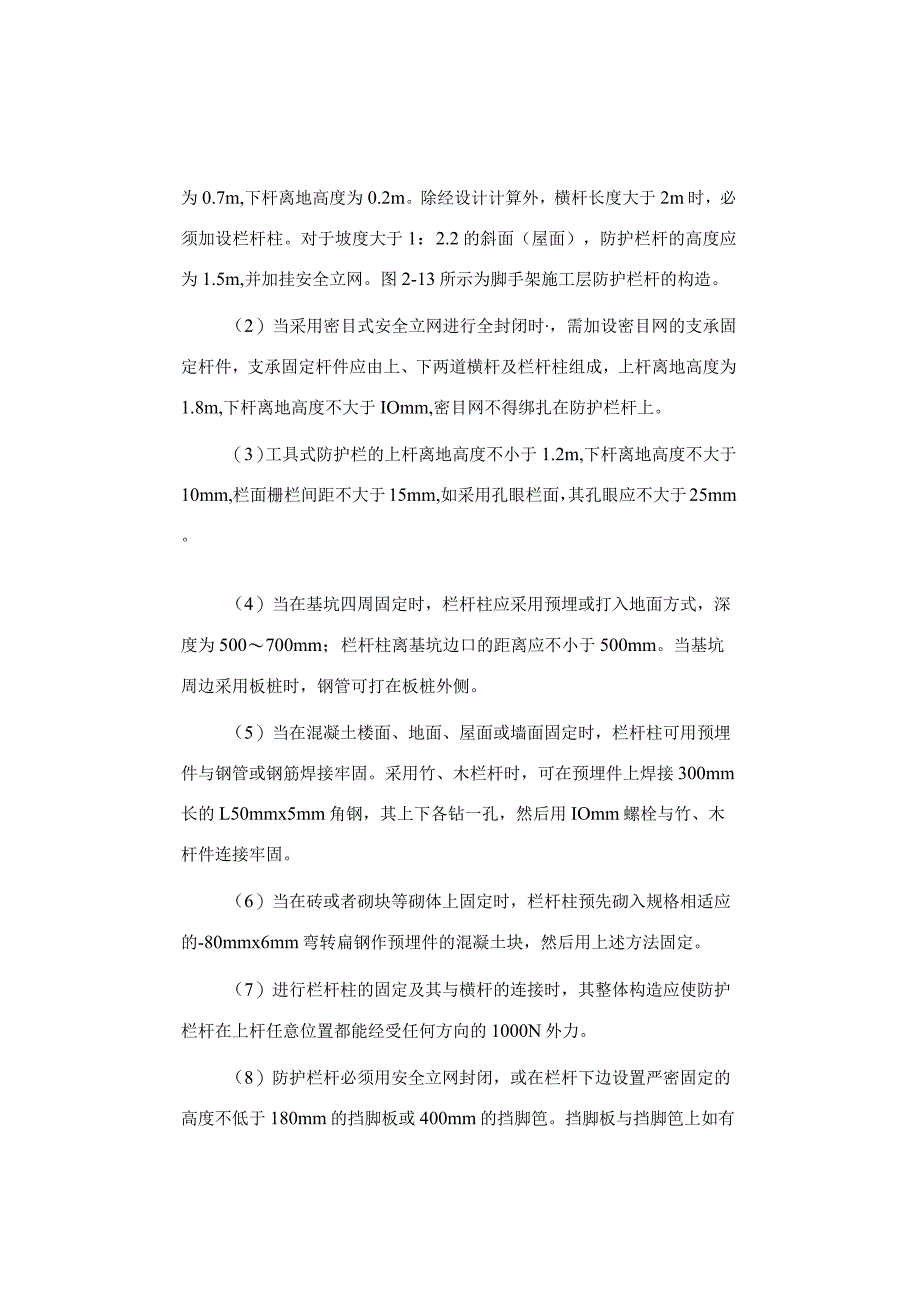

4、,下杆离地高度为0.50.6m;当需要加设中横杆时,中杆离地高度为0.7m,下杆离地高度为0.2m。除经设计计算外,横杆长度大于2m时,必须加设栏杆柱。对于坡度大于1:2.2的斜面(屋面),防护栏杆的高度应为1.5m,并加挂安全立网。图2-13所示为脚手架施工层防护栏杆的构造。(2)当采用密目式安全立网进行全封闭时,需加设密目网的支承固定杆件,支承固定杆件应由上、下两道横杆及栏杆柱组成,上杆离地高度为1.8m,下杆离地高度不大于IOmm,密目网不得绑扎在防护栏杆上。(3)工具式防护栏的上杆离地高度不小于1.2m,下杆离地高度不大于10mm,栏面栅栏间距不大于15mm,如采用孔眼栏面,其孔眼应不

5、大于25mm。(4)当在基坑四周固定时,栏杆柱应采用预埋或打入地面方式,深度为500700mm;栏杆柱离基坑边口的距离应不小于500mm。当基坑周边采用板桩时,钢管可打在板桩外侧。(5)当在混凝土楼面、地面、屋面或墙面固定时,栏杆柱可用预埋件与钢管或钢筋焊接牢固。采用竹、木栏杆时,可在预埋件上焊接300mm长的L50mmx5mm角钢,其上下各钻一孔,然后用IOmm螺栓与竹、木杆件连接牢固。(6)当在砖或者砌块等砌体上固定时,栏杆柱预先砌入规格相适应的-80mmx6mm弯转扁钢作预埋件的混凝土块,然后用上述方法固定。(7)进行栏杆柱的固定及其与横杆的连接时,其整体构造应使防护栏杆在上杆任意位置都

6、能经受任何方向的1000N外力。(8)防护栏杆必须用安全立网封闭,或在栏杆下边设置严密固定的高度不低于180mm的挡脚板或400mm的挡脚笆。挡脚板与挡脚笆上如有孔眼,其孔眼应不大于25mm。板或笆下边距离底面的空隙应不大于10mm。(9)接料平台两侧的栏杆应采用密目式安全立网或一般安全立网封闭,或满扎竹笆。(10)在脚手架作业层,防护栏杆和挡脚板均应搭设在外立杆的内侧。(Il)当临边的外侧面临街道时,除防护栏杆外,敞口立面必须采取满挂安全网或其他可靠措施进行全封闭处理。二、洞口防护洞口作业是指施工现场中在使人有踏入、坠入或物料有坠落可能的楼、地面和墙面的开口处的高处作业,包括水平洞口和竖向洞

7、口等。进行洞口等高处作业时,应采取设置防护栏杆、加盖件、张挂安全网与装栅门等措施进行防护。(I)楼板、屋面和平台等平面上,短边尺寸小于25大mm、大于25mm的洞口,应用坚实的盖板进行遮盖,盖板应有固定其位置的措施。(2)楼板面等处边长为250500mm的洞口、安装预制构件时的洞口以及缺件临时形成的洞口,可用竹、木等材料作为盖板,盖住洞口。盖板须能保持四周搁置均衡,并有固定其位置的措施。(3)电梯井口必须设置工具化、定型化的防护栏杆或固定栅门,防护门高度应不小于18m,门离地高度不大于50mmO(4)边长为500-1500mm的洞口应设置以钢管及扣件组合而成的钢管网格,网格间距不得大于250m

8、m,也可采用贯穿于混凝土板内的钢筋构成防护网,网格间距不得大于200mm,并在其上满铺竹笛或脚手板,如图2-14所示。(5)边长在1500mm以上的洞口,四周必须设防护栏杆并用密目网封挡,洞口应用平网或竹笛,脚手板封闭,如图2-15所示。(6)垃圾井道、烟道、管道井,在砌筑或安装前应参照预留洞口进行防护。(7)边长不大于500mm的洞口所加的盖板,应能承受1kNm2的荷载,位于车辆行驶道旁的洞口、深沟与管道坑、槽,所加的盖板应能承受不小于卡车后轮有效承载力两倍的荷载。(8)墙面等处的竖向洞口,凡落地的洞口应加装开关式、工具式或固定式的防护门,门扇网格的横向间距应不大于150mm,也可采用防护栏

9、杆,下设挡脚板(笆)。(9)下边沿至楼板或底面低于800mm的窗台等竖向洞口,如侧边落差大于2m时,应加设1.2m高的临时护栏。(10)板与墙的洞口必须设置牢固的盖板、防护栏杆、安全网或其他防坠落的防护设施。(11)各种桩孔上口,杯形、条形基础(深度超过2m)的上口,未填土的坑、槽,以及人孔、天窗、地板门等处,均应按洞口防护设置稳固的盖件或防护栏杆。(12)施工现场通道附近的各类洞口与坑、槽等处,除设置防护设施与安全标志外,夜间均应设置警示灯。三、避雷与防电1.一般规定(1)在高、低压线路下方均不得搭设脚手架。脚手架的外侧边缘与外电架空线路的边线之间必须保持安全操作距离,最小安全操作距离应不小

10、于表24所列数值。当条件限制达不到表24中规定的最小距离时,必须采取防护措施,增设屏障、防护架并悬挂醒目瞥告标志牌,如果上述防护措施也无法实现,则必须与有关部门协商采取迁移外电线路,甚至改变工程位置的措施。表2-4脚手架的外侧边缘与外电架空线路的边线之间的最小安全操作距离外电线路电压(蚁)1以下17035110154220330500最小安全操作距离(m)4681015注:上、下脚手架和斜道严禁搭设在有外电线路的一侧。(2)脚手架若在相邻建筑物、构筑物防雷保护范围之外,则应安装防雷装置,防雷装置的冲击接地电阻值不得大于30o(3)避雷针可用直径为2532mm、壁厚不小于3mm的镀锌钢管或直径不

11、小于12mm的镀锌钢筋制作,设在房屋四角脚手架的立杆上,高度不小于1m,并将所有最上层的大横杆全部接通,形成避雷网络。(4)接地板可利用在施工过程中的垂直接地板,也可用直径不小于20mm的圆钢。水平接地板可用厚度不小于4宽2540mm的角钢制作。接地板可按脚手架的长度不超过50m设置一个,接地板埋入地下最高点的深度应不浅于500mmo埋设接地板时,应将新填土夯实。接地板不得设置在蒸汽管道或烟囱风道附近经常受热的土层内;位于地下水以上的砖石、焦渣或沙子内,均不得埋设接地板。(5)接地线可采用直径不小于8mm的圆钢或厚度不小于4mm的扁钢。接地线的连接应保证接触可靠。在脚手架的下部连接时,应用两道

12、螺栓卡箍,并加设弹簧垫圈,以防松动,保证接触面积不小于IOCm2。连接时将接触表面的涂料及氧化层清除,使其露出金属光泽,并涂以中性凡士林。接地线与接地板的连接应采用焊接,焊缝长度应大于接地线直径的6倍或扁钢宽度的2倍。(6)接地装置安装完成后,要用电阻表测定电阻是否符合要求。接地板的位置应选择人们不易走到的地方,以避免和减少跨步电压的危害,防止接地线遭机械损伤。同时,应注意与其他金属物或电缆之间保持一定距离(一般不小于3m),以免发生击穿危害。在有强烈腐蚀性的土中,应使用镀铜或镀锌的接地板。(7)在施工期间遇有雷雨时,钢脚手架上的操作人员应立即离开。2 .脚手架的避雷对于高层施工用的或在暖野、

13、山坡上施工用的负荷脚手架(包括钢龙门架、钢井架、钢提升架等),在雷雨季节或雷击区域中应做好避雷防治措施。对需做避雷装置的脚手架,主要是正确选用、制作接闪器(避雷针)和接地装置。接闪器一般选用中2532mm、壁厚不小于3mm的镀锌钢管或直径不小于14mm的镀锌钢筋制成,按安全技术的要求,其长度至少应为12m。制作好的接闪器安装在建筑物各角的脚手架立杆上,并将最上层的所有横杆全部连通形成避雷网络。如果是在龙门架等垂直运输设备架上安装接闪器,则需将一侧的中间立杆接高超出顶端2m以上再安装,同时要将卷扬机外壳接地处理。若在最高架上安装了接闪器且最后退场,可按60。计算其保护范围,在其保护范围内的其他脚

14、手架和设备可不设避雷装置。接地装置包括接地极、接地线和其他连接件。接地装置在安设之前应根据土壤的湿度和导电性及接地电阻限值进行设计;接地位置应设在通常人不能去的地方,以避免跨步电压的危害和接地线受到机械的损伤。接地极应尽可能采用钢材,垂直接地极宜采用角钢、圆钢或钢管,但不宜采用螺纹钢材。采用角钢时,应不小于1_50mmx5mm,圆钢直径不小于20mm,钢管为2550mm,壁厚不小于2.5mm。垂直接地极长度为1.52.5m。水平接地极长度不小于3m,可采用25mmx4mm40mmx4mm的扁钢或8mm以上的圆钢制作。一般每设置一个接地极,脚手架的连续长度应不超出50m,但如果离接地极最远处的脚

15、手架上的电阻达到或大于10,应当缩小接地极间距。接地电阻一般不超过20Q,在土壤电阻率大于1000Cm的地区,可提高到30Q;如超出这一限值,垂直接地极应增加个数,间距不小于3m,水平接地极应增加长度。接地极埋人地下最高点的埋深应不低于0.5m,并不能在干燥的土层中进行设置。埋设好接地极后,应将新填土夯实。接地线在保障可靠的前提下,应尽可能选用8mm的圆钢或4mm厚以上的扁钢,但不得采用铝导体或地下接地线。接地线与接地极的连接应当保证接触可靠,最好采用焊接。焊接的长度至少为接地线直径的6倍以上或扁钢宽度的2倍以上O3 .脚手架的防电脚手架外侧外边缘与外电架空线路的边线之间必须保持的最小安全操作距离参见表2-5表2-5脚手架外侧边缘与外电架空线路的边线之间必须保持的最小安全操作距离外电线路电压(kv)111035最小垂直距离(m)677如果脚手架必须穿过380V以内的电力线路而距离又在2m以内时,在搭设和使用期间应当切断或拆除电源,如果不能拆除,则必须采取可诏的绝缘措施。进行绝缘包扎应由专业电工操作,并用瓷瓶固定和设置隔离层。如果电力线路垂直穿过或靠近脚手架,应将靠近线路至少2m内的脚手架
