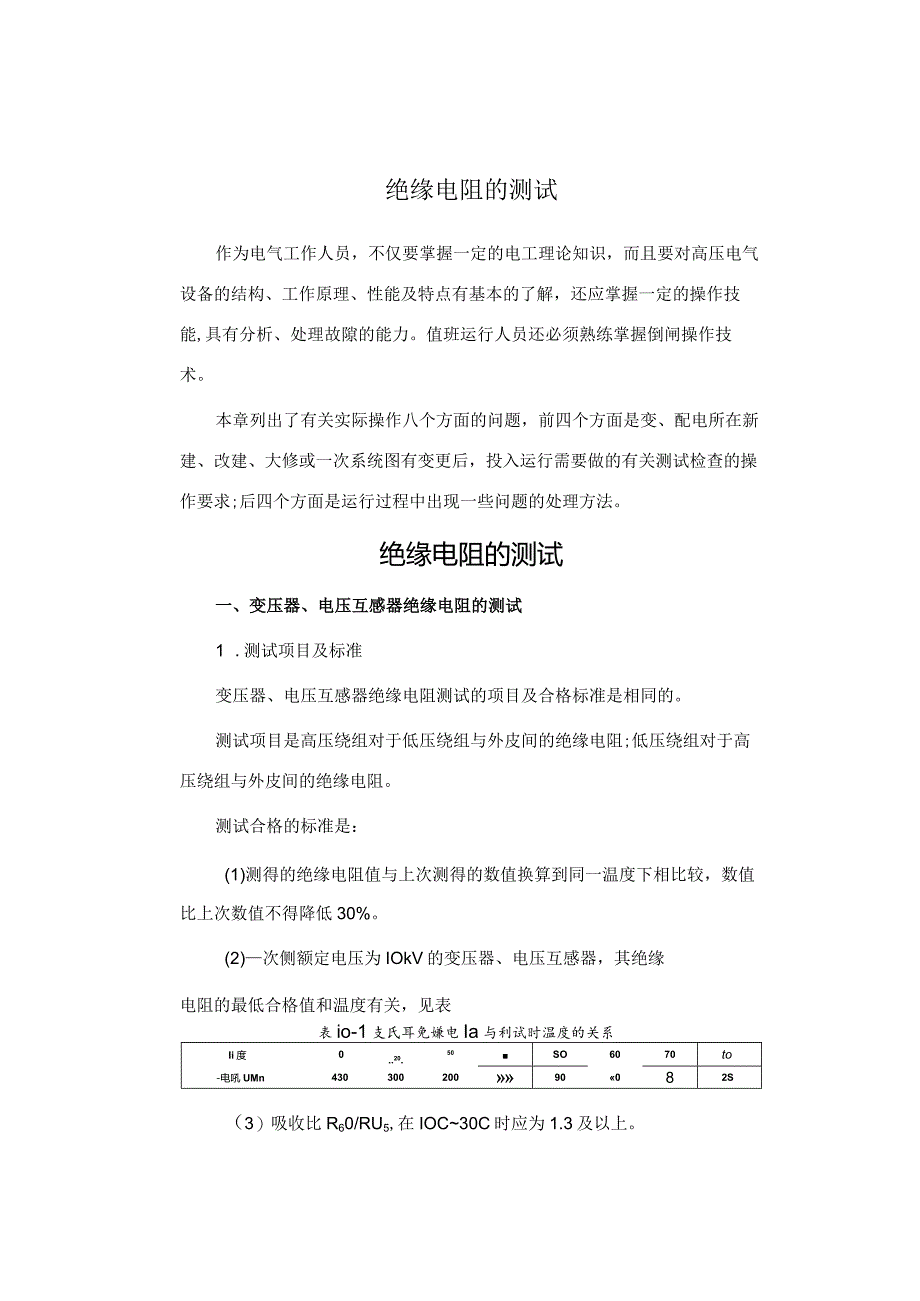

1、绝缘电阻的测试作为电气工作人员，不仅要掌握一定的电工理论知识，而且要对高压电气设备的结构、工作原理、性能及特点有基本的了解，还应掌握一定的操作技能,具有分析、处理故隙的能力。值班运行人员还必须熟练掌握倒闸操作技术。本章列出了有关实际操作八个方面的问题，前四个方面是变、配电所在新建、改建、大修或一次系统图有变更后，投入运行需要做的有关测试检查的操作要求;后四个方面是运行过程中出现一些问题的处理方法。绝缘电阻的测试一、变压器、电压互感器绝缘电阻的测试1 .测试项目及标准变压器、电压互感器绝缘电阻测试的项目及合格标准是相同的。测试项目是高压绕组对于低压绕组与外皮间的绝缘电阻;低压绕组对于高压绕组与外
2、皮间的绝缘电阻。测试合格的标准是：(1)测得的绝缘电阻值与上次测得的数值换算到同一温度下相比较，数值比上次数值不得降低30%。(2)次侧额定电压为IOkV的变压器、电压互感器，其绝缘电阻的最低合格值和温度有关，见表表io-1支氏耳免嫌电Ia与利试时温度的关系Ii度0.20.50SO6070to-电吼UMn43030020090082S（3）吸收比R60/RU5,在IOC30C时应为1.3及以上。2 .使用器材（1） IOkV的变压器及电压互感器要选用2500V的兆欧表。（2）裸导线若干米，用来短接各相连接点以及作为屏蔽用导线（绕在瓷套管的裙上）。（3）带绝缘柄的电工工具、放电棒。3 .接线方法

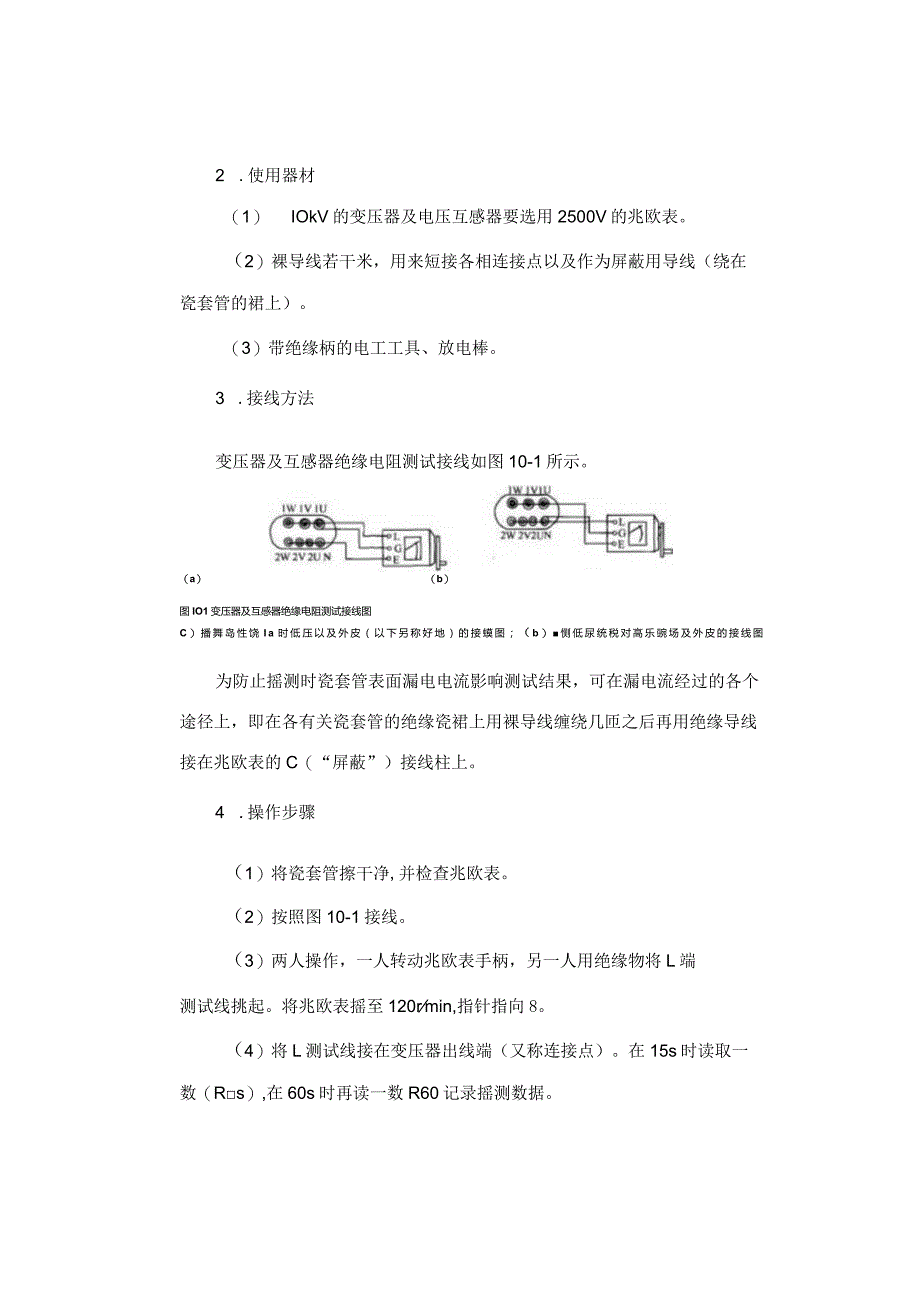

3、变压器及互感器绝缘电阻测试接线如图10-1所示。（a）（b）图IO1变压器及互感器绝缘电阻测试接线图C）播舞岛性饶Ia时低压以及外皮（以下另称好地）的接蟆图；（b）恻低尿统税对高乐豌场及外皮的接线图为防止摇测时瓷套管表面漏电电流影响测试结果，可在漏电流经过的各个途径上，即在各有关瓷套管的绝缘瓷裙上用裸导线缠绕几匝之后再用绝缘导线接在兆欧表的C（“屏蔽”）接线柱上。4 .操作步骤（1）将瓷套管擦干净,并检查兆欧表。（2）按照图10-1接线。（3）两人操作，一人转动兆欧表手柄，另一人用绝缘物将L端测试线挑起。将兆欧表摇至120rmin,指针指向8。（4）将L测试线接在变压器出线端（又称连接点）。在

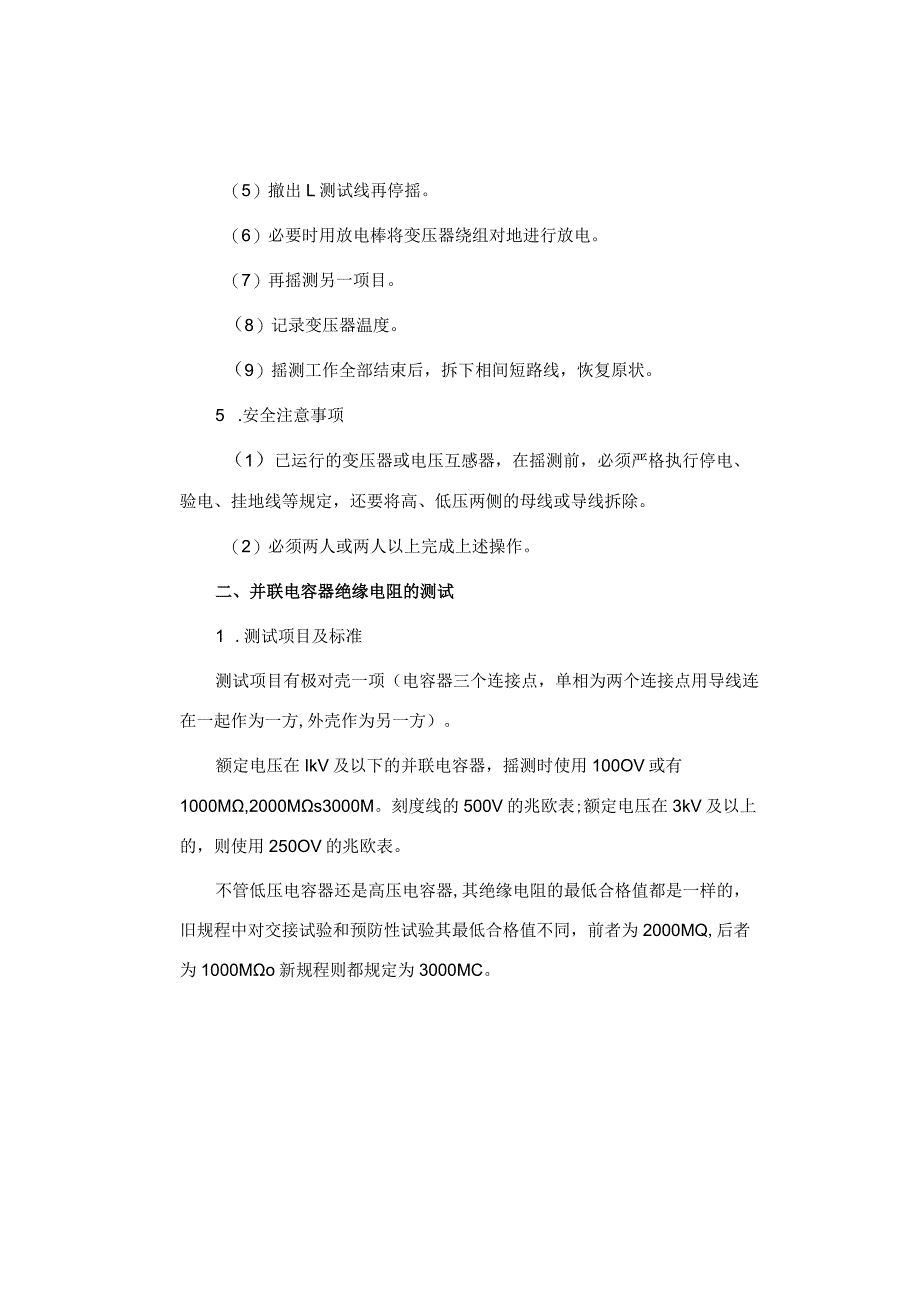

4、15s时读取一数（Rs）,在60s时再读一数R60记录摇测数据。（5）撤出L测试线再停摇。（6）必要时用放电棒将变压器绕组对地进行放电。（7）再摇测另一项目。（8）记录变压器温度。（9）摇测工作全部结束后，拆下相间短路线，恢复原状。5 .安全注意事项（1）已运行的变压器或电压互感器，在摇测前，必须严格执行停电、验电、挂地线等规定，还要将高、低压两侧的母线或导线拆除。（2）必须两人或两人以上完成上述操作。二、并联电容器绝缘电阻的测试1 .测试项目及标准测试项目有极对壳一项（电容器三个连接点，单相为两个连接点用导线连在一起作为一方,外壳作为另一方）。额定电压在IkV及以下的并联电容器，摇测时使用1
5、00OV或有1000M,2000Ms3000M。刻度线的500V的兆欧表;额定电压在3kV及以上的，则使用250OV的兆欧表。不管低压电容器还是高压电容器,其绝缘电阻的最低合格值都是一样的，旧规程中对交接试验和预防性试验其最低合格值不同，前者为2000MQ,后者为1000Mo新规程则都规定为3000MC。2 .使用器材（1）兆欧表1只，额定电压为100OV或2500V。（2）放电棒2根。（3）低压或高压绝缘手套1副，低压绝缘手套摇测低压电容器用，高压绝缘手套摇测高压电容器用。（4）放电灯，将两只同功率的220V内炽灯串联,两端引线的端部线芯裸露。这可用于低压并联电容器的放电。（5）裸导线，用于
6、连接已彻底放过电的各电极。（6）绝缘棒或电工带绝缘手柄的工具,用来支持兆欧表L极引出的测试线的测试端。（7）电工工具，用来拆装导线的连接点。3 .接线方法并联电容器绝缘电阻测试接线如图10-2所示。I一电将尊；2免欧盘，4-MUft(E)5-a(o.图10-2并窈南容器给缰市BniM试播线图4 .操作步骤（1）被测电容器经过停电、验电后,还要进行人工放电，首先是逐极对壳放电,其次进行极间放电。放电可用放电棒进行，单极对地放电用一根放电棒，极间放电则要用两根分别接地的接地棒。人工放电必须充分、反复进行,直到没有放电的火花和声响为止。一旦放完电立即用裸导线将各极连在一起。(2)检查兆欧表，按图10
7、2接线。(3)将兆欧表摇至120rmin当指针稳定后读取数值。(4)离开L测试线再停摇。(5)将电容器进行极对壳放电。(6)记录电容器温度数值。(7)测试完毕，拆除极间短路线，恢复原状。5 .安全注意事项(1)两人操作，电容器接线、拆线时需戴绝缘手套。(2)摇测前后都要进行彻底地放电。(3)为了保证兆欧表的安全，一定要做到:摇起来再触接L线，读数后先分开L线再停摇。(4)对于放电装置已失效的电容器,停电后有可能储有较多的残余电荷，在进行极间人工放电时，要通过电阻进行，以限制放电电流过大;然后再甩掉电阻直接短路，彻底放电。(5)放电时勿在电容器出线螺杆上进行，以免放电火花击坏螺纹。三、阀型避雷器
8、绝缘电阻的测试1 .测试项目及标准在IOkV配电设备装置中，目前主要使用FS成FZ两种型号的避雷器。FS型避雷器是火花间隙无并联电阻的阀型避雷器，绝缘电阻一般在100OoMQ以上,最低不能低于5000MQ,线路用避雷器最低不能低于2500Mo通过绝缘电阻测试来判断避雷器是否由于密封不良而引起内部受潮。FZ型避雷器是火花间隙带有并联电阻的阀型避雷器，通过绝缘电阻进行测试。除检查内部是否受潮外,还能检查并联电阻有无断裂、老化现象。如果受潮，则绝缘电阻显著下降;若并联电阻断裂、老化，则绝缘电阻会比正常值大得多。FZ型避雷器绝缘电阻的最低合格值不作具体规定，只能是相同规格型号的避雷器相互比较或与前一次
9、测量值进行比较。测试的绝缘电阻值，实际是并联电阻本身的阻值，此电阻值受温度影响而变化.其温度在5C35C范围内阻值变化较小，因此要求摇测时室温不能低于5。图IO-3阿型避雷器绝嫌电阻测出接线图2 .使用器材(1) ZC系列，额定电压为2500V、最程为IoOOOMC以上的兆欧表1只。(2)绝缘棒1套。(3)接地用多股软铜芯塑料或其他绝缘导线(4mm26mm2)若干米。3 .接线方法阀型避雷器绝缘电阻测试接线图10-3所示。4 .操作步骤(1)将避雷器停止运行，停电拆除电源侧连线。（2）用干净布将瓷套擦干净。（3）将兆欧表置于水平位置,并检查兆欧表的完好情况（外观检查及开路、短路试验）。（4）按
10、图10-3接线。（5）将兆欧表摇至120”min,当指针稳定后读取数值。（6）拆除连线，测试完毕。如避雷器进行工频放电试验，在工频放电前后均需测试绝缘电阻。5 .安全注意事项（1）必须在停电的情况下测试，测试中应注意保持与带电设备的安全距离。（2）测试绝缘电阻不合格的避雷器，不允许再投入运行,应进一步检查。（3）测试时为减少瓷件表面泄漏电流的影响，可用软裸导线在瓷套裙部缠绕几圈（靠近测量部位的上瓷裙处），并且用绝缘导线引接于兆欧表的“屏蔽”（G）端上。四、母线系统绝缘电阻的测试1 .测试项目及标准IOkV配电设备装置母线系统绝缘电阻的测试，除变压器、油浸电抗器、电压互感器、避雷器以及进出线电缆
11、外，可将同一系统的断路器、隔离开关和电流互感器一起进行摇测。通常在母线系统耐压试验前后分别测量并加以比较。由于绝缘电阻值与母线系统的大小有关，所以对绝缘电阻合格值标准不作规定.根据经验,对于长度小于IOm的母线系统，在交接试验中各相对地及相间绝缘电阻不应小于500MQ,在耐压试验前后不应有明显差别。运行中预防性试验，母线各相对地及相间绝缘电阻最低不能小于300MC,并应与交接试验及历年大修前后的绝缘电阻值进行比较。2 .使用器材（1） ZC系列（ZC-7或ZC30-1等）携带型兆欧表1块，其额定电压为2500V或5000V最大为IoOoOMC以上。（2）绝缘棒1套。（3）接地用多股软铜芯塑料或
12、其他绝缘导线（截面为4mm2-6mm2）若干米。3 .接线方法母线绝缘电阻测试接线如图104所示。4 .操作步骤（1）执行停电安全技术措施，确保母线系统确实无电。（2）拆除被试母线系统所有对外连线（包括进线和出线电缆头）。（3）应用干燥、清洁、柔软的布擦净瓷瓶和绝缘连杆等表面的污垢。（4）兆欧表水平放置,接线前先做仪表外观检查及开路和短路试验,确认兆欧表完好。（5）按图10-4接线，摇动兆欧表达额定转速至120rmin,当指针稳定后读取数值。（6）利用放电棒对被测母线放电。（7）按上述操作步骤分别测量:L对L+L2及地,Lz对L+L3及地，L3L+L2:及地的三相母线绝缘电阻值。如摇测的绝缘电
13、阻值过低或三相严重不平衡时，应进行母线分段、分柜的解体试验,找出绝缘不良部分。5 .安全注意事项（1）摇测母线系统绝缘必须在断开所有母线电源的情况下进行（进线电源电缆必须停电）。（2）分段母线摇测绝缘电阻，如果一段母线已正式送电，需对另一段母线测试绝缘时，在它们之间只有一个隔离开关相隔离的情况下.不能进行测试。（3）每次摇测完毕后应充分放电，此项操作应使用绝缘工具（如绝缘放电棒,绝缘钳等），不得用手直接接触放电导线。（4）阴雨潮湿的气候及环境湿度太大时，不能进行测试，测试环境温度一般不低于5。（5）每次测试应使用相同型号及规格的兆欧表。五、电力电缆绝缘电阻的测试1 .摇测项目及合格标准摇测相间
14、及对地（铅包、铝包、金属铠装）的绝缘电阻值，即uV、W、地;VU、W.地;W-U、V、地共三次。电缆的绝缘电阻值与电缆芯线的截面积、电缆长度等因素有关，因而对其合格值难以规定统一的标准。在实践中,经常根据以下标准作为参考依据：（1）长度在500m及以下的IokV电力电缆，用250OV兆欧表摇测，在电缆温度为+20时,其绝缘电阻值一般不应低于400Mo实际温度不为+20时，应将测出的数值换算到+2（C时的数值。（2）三相之间，绝缘电阻值应比较一致，若不一致，则不平衡系数不得大于2.5。（3）测定值与上次测定的数值.换算到同一温度下，其值不能下降30%以上。2 .使用器材（1） 250OV兆欧表1只（带有测试线）。（2）放电棒2根。（3）绝缘手套1副。（4）裸铜线1段。3 .接线方法摇测电力电缆绝缘电阻测试接线如图10-5所示。4 .安全注意事项（1）被测试电缆停止运行，并且可靠地脱开电源,并经验电无误后，必须对地和相间进行反复放电。每测试完一项也必须进行彻底放电。（2）电缆的另一端必须做好安全措施，不要使人接近被测电缆，更不能造成反送电事故。（3）为保证人身安全，测试工作最少由两人进行，做可能接触电缆的工作,必须戴绝缘手套。（4）为保证仪表安全,要做到兆欧表L端子引线,在兆欧表摇至120rmin后，再接被测电缆芯线，撤开此引线后方可停止摇动手柄。
