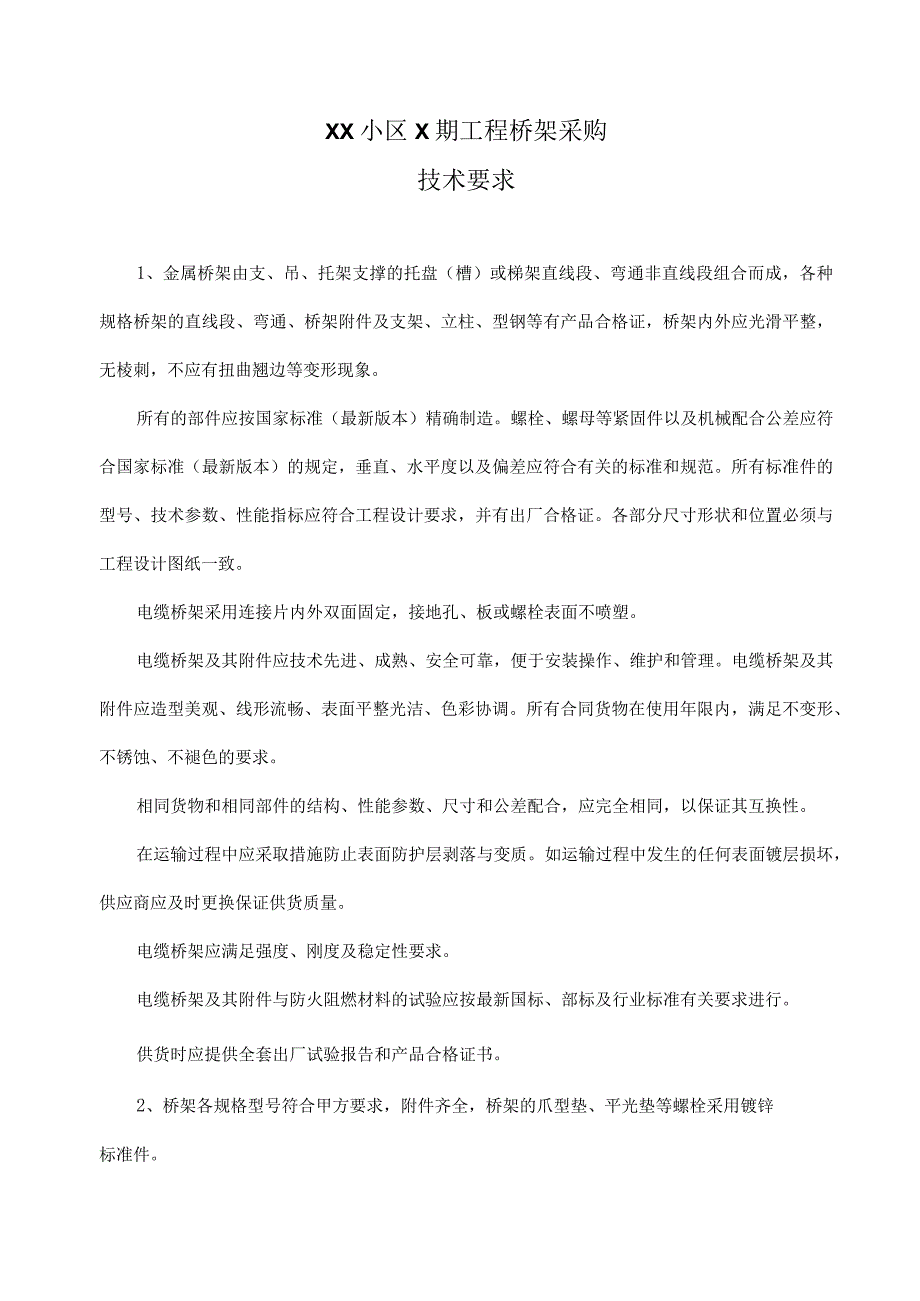

1、XX小区X期工程桥架采购技术要求1、金属桥架由支、吊、托架支撑的托盘（槽）或梯架直线段、弯通非直线段组合而成，各种规格桥架的直线段、弯通、桥架附件及支架、立柱、型钢等有产品合格证，桥架内外应光滑平整，无棱刺，不应有扭曲翘边等变形现象。所有的部件应按国家标准（最新版本）精确制造。螺栓、螺母等紧固件以及机械配合公差应符合国家标准（最新版本）的规定，垂直、水平度以及偏差应符合有关的标准和规范。所有标准件的型号、技术参数、性能指标应符合工程设计要求，并有出厂合格证。各部分尺寸形状和位置必须与工程设计图纸一致。电缆桥架采用连接片内外双面固定，接地孔、板或螺栓表面不喷塑。电缆桥架及其附件应技术先进、成熟、
2、安全可靠，便于安装操作、维护和管理。电缆桥架及其附件应造型美观、线形流畅、表面平整光洁、色彩协调。所有合同货物在使用年限内，满足不变形、不锈蚀、不褪色的要求。相同货物和相同部件的结构、性能参数、尺寸和公差配合，应完全相同，以保证其互换性。在运输过程中应采取措施防止表面防护层剥落与变质。如运输过程中发生的任何表面镀层损坏，供应商应及时更换保证供货质量。电缆桥架应满足强度、刚度及稳定性要求。电缆桥架及其附件与防火阻燃材料的试验应按最新国标、部标及行业标准有关要求进行。供货时应提供全套出厂试验报告和产品合格证书。2、桥架各规格型号符合甲方要求，附件齐全，桥架的爪型垫、平光垫等螺栓采用镀锌标准件。3、

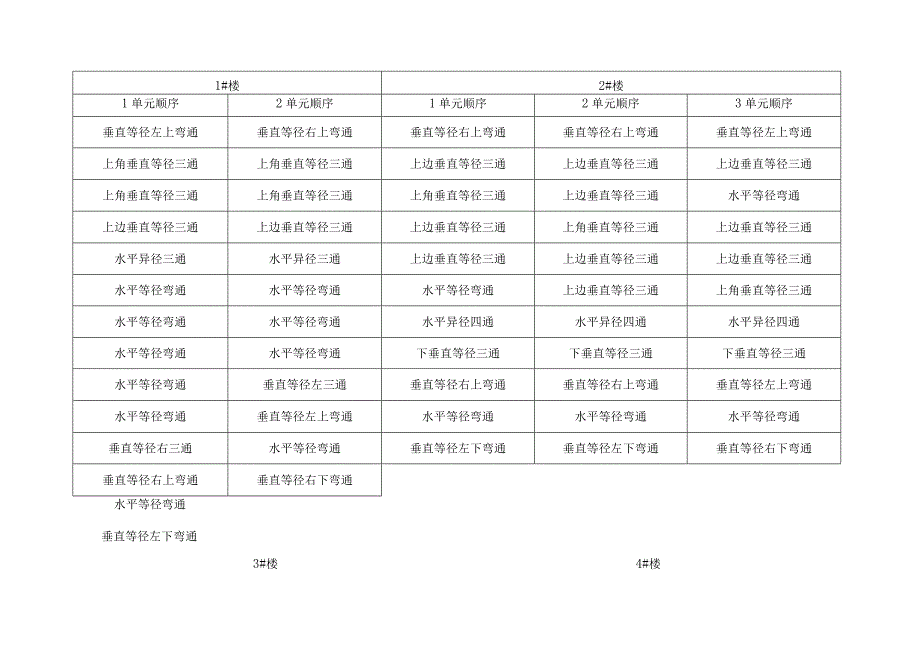

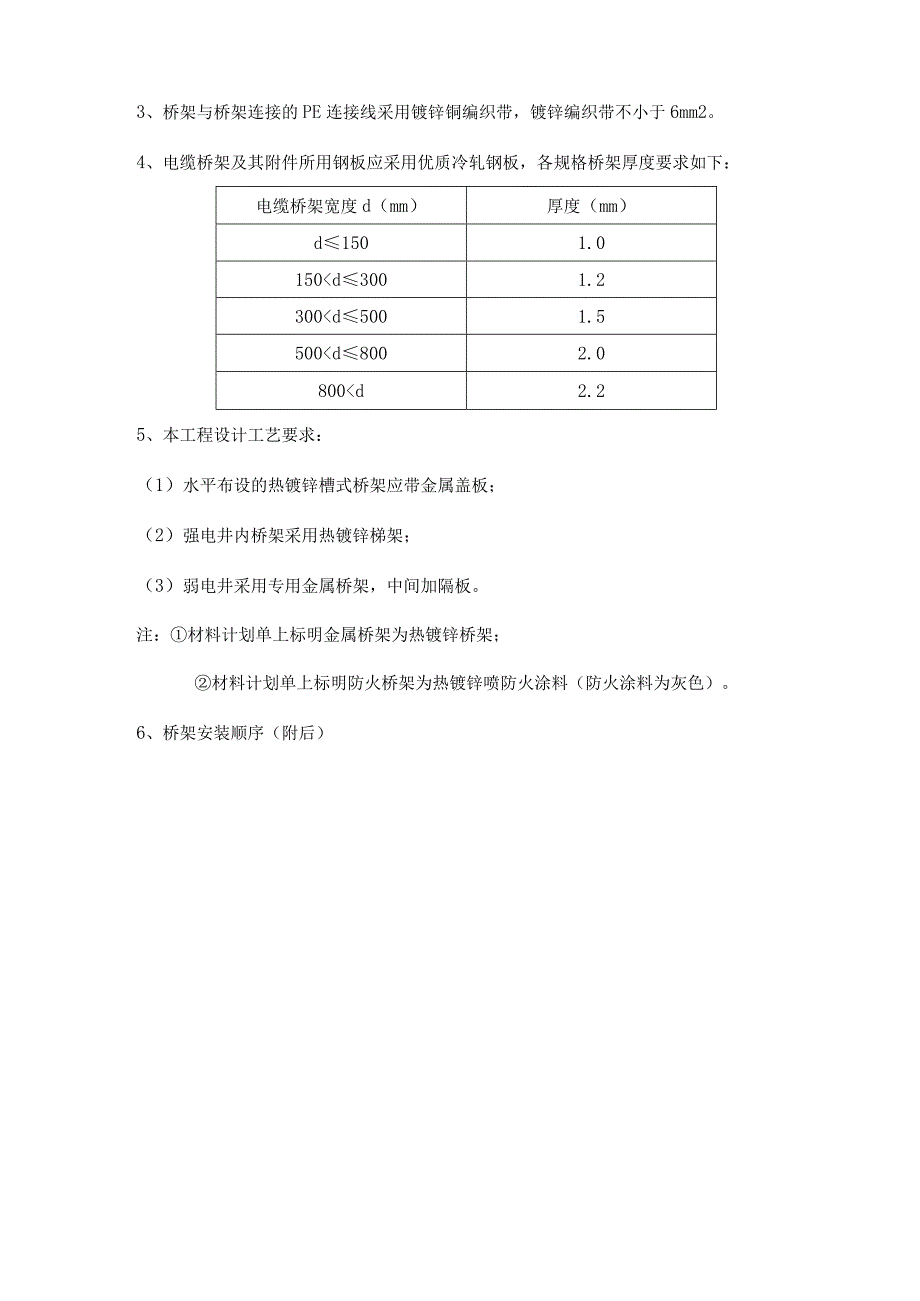

3、桥架与桥架连接的PE连接线采用镀锌铜编织带，镀锌编织带不小于6mm2。4、电缆桥架及其附件所用钢板应采用优质冷轧钢板，各规格桥架厚度要求如下：电缆桥架宽度d（mm）厚度（mm）d1501.0150d3001.2300d5001.5500d8002.0800d2.25、本工程设计工艺要求：（1）水平布设的热镀锌槽式桥架应带金属盖板；（2）强电井内桥架采用热镀锌梯架；（3）弱电井采用专用金属桥架，中间加隔板。注：材料计划单上标明金属桥架为热镀锌桥架；材料计划单上标明防火桥架为热镀锌喷防火涂料（防火涂料为灰色）。6、桥架安装顺序（附后）1#楼2#楼1单元顺序2单元顺序1单元顺序2单元顺序3单元顺序垂
4、直等径左上弯通垂直等径右上弯通垂直等径右上弯通垂直等径右上弯通垂直等径左上弯通上角垂直等径三通上角垂直等径三通上边垂直等径三通上边垂直等径三通上边垂直等径三通上角垂直等径三通上角垂直等径三通上角垂直等径三通上边垂直等径三通水平等径弯通上边垂直等径三通上边垂直等径三通上边垂直等径三通上角垂直等径三通上边垂直等径三通水平异径三通水平异径三通上边垂直等径三通上边垂直等径三通上边垂直等径三通水平等径弯通水平等径弯通水平等径弯通上边垂直等径三通上角垂直等径三通水平等径弯通水平等径弯通水平异径四通水平异径四通水平异径四通水平等径弯通水平等径弯通下垂直等径三通下垂直等径三通下垂直等径三通水平等径弯通垂直等径
5、左三通垂直等径右上弯通垂直等径右上弯通垂直等径左上弯通水平等径弯通垂直等径左上弯通水平等径弯通水平等径弯通水平等径弯通垂直等径右三通水平等径弯通垂直等径左下弯通垂直等径左下弯通垂直等径右下弯通垂直等径右上弯通垂直等径右下弯通水平等径弯通垂直等径左下弯通3#楼4#楼1单元顺序2单元顺序3单元顺序垂直等径上弯通垂直等径上弯通垂直等径上弯通垂直等径上弯通垂直等径上弯通垂直等径上弯通水平等径三通垂直等径上弯通水平等径三通水平等径三通水平等径三通水平等径三通水平等径三通水平等径三通水平等径三通水平异径四通水平异径四通水平异径四通垂直等径右上弯通垂直等径上弯通垂直等径右上弯通垂直等径左上弯通垂直等径右上弯
6、通垂直等径左上弯通上边垂直等径三通垂直等径左上弯通上边垂直等径三通垂直等径右三通上边垂直等径三通垂直等径右三通下平异径接头垂直等径右三通下平异径接头下平异径接头下平异径接头下平异径接头上角垂直等径三通下平异径接头上角垂直等径三通1单元顺序2单元顺序3单元顺序垂直等径右上弯通垂直等径右上弯通垂直等径左上弯通上边垂直等径三通上边垂直等径三通上边垂直等径三通上角垂直等径三通上边垂直等径三通上角垂直等径三通上边垂直等径三通上边垂直等径三通上边垂直等径三通上边垂直等径三通水平等径弯通上边垂直等径三通水平等径弯通上边垂直等径三通水平等径弯通水平异径四通上边垂直等径三通水平异径四通下垂直等径三通水平异径四通下垂直等径三通垂直等径右上弯通下垂直等径三通垂直等径左上弯通水平等径弯通垂直等径右上弯通水平等径弯通垂直等径右下弯通水平等径弯通垂直等径左下弯通垂直等径右下弯通7、桥架弯头制作名称参照图片如下所示:垂直等径右三通XQJ-C-3H上角垂直等径三通XQJ-C-3F桥架终端封头XOJ-C-IB咫高下平异径接头（二）XQJ-C-5D上边垂直等径三通X0J-C-3D下垂直等径三通XQJ-C-3C水平等径三通XQJ-C-3A垂直等径右上号通X0J-C-2G垂直等径左上西通XQJ-C-2F垂1写径上寄通XQJ-C-2B水平等径四通XQJ-CTA
