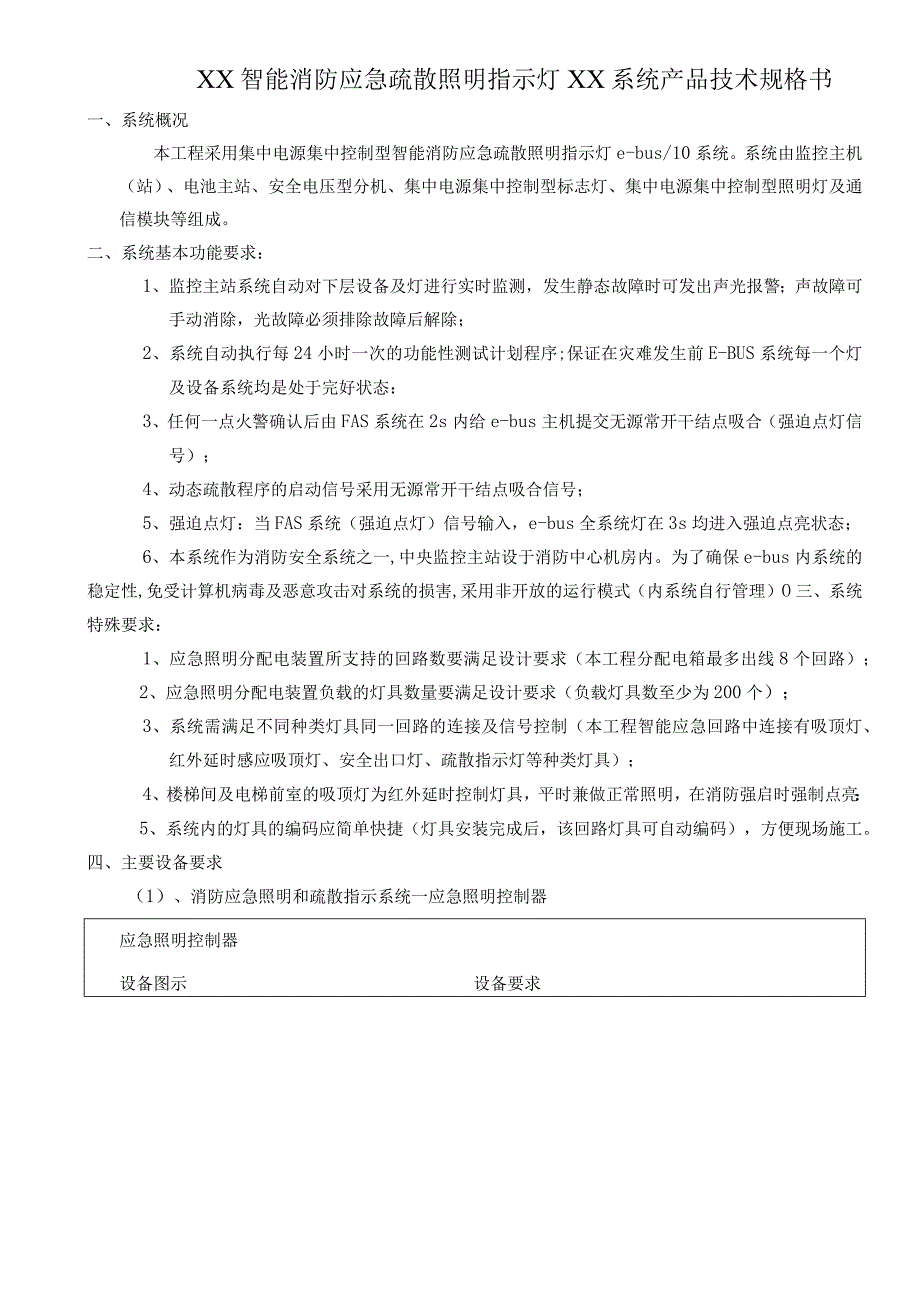

1、XX智能消防应急疏散照明指示灯XX系统产品技术规格书一、系统概况本工程采用集中电源集中控制型智能消防应急疏散照明指示灯e-bus/10系统。系统由监控主机（站）、电池主站、安全电压型分机、集中电源集中控制型标志灯、集中电源集中控制型照明灯及通信模块等组成。二、系统基本功能要求：1、监控主站系统自动对下层设备及灯进行实时监测，发生静态故障时可发出声光报警；声故障可手动消除，光故障必须排除故障后解除；2、系统自动执行每24小时一次的功能性测试计划程序;保证在灾难发生前E-BUS系统每一个灯及设备系统均是处于完好状态：3、任何一点火警确认后由FAS系统在2s内给e-bus主机提交无源常开干结点吸合（
2、强迫点灯信号）；4、动态疏散程序的启动信号采用无源常开干结点吸合信号；5、强迫点灯：当FAS系统（强迫点灯）信号输入，e-bus全系统灯在3s均进入强迫点亮状态；6、本系统作为消防安全系统之一,中央监控主站设于消防中心机房内。为了确保e-bus内系统的稳定性,免受计算机病毒及恶意攻击对系统的损害,采用非开放的运行模式（内系统自行管理）O三、系统特殊要求：1、应急照明分配电装置所支持的回路数要满足设计要求（本工程分配电箱最多出线8个回路）；2、应急照明分配电装置负载的灯具数量要满足设计要求（负载灯具数至少为200个）；3、系统需满足不同种类灯具同一回路的连接及信号控制（本工程智能应急回路中连接有

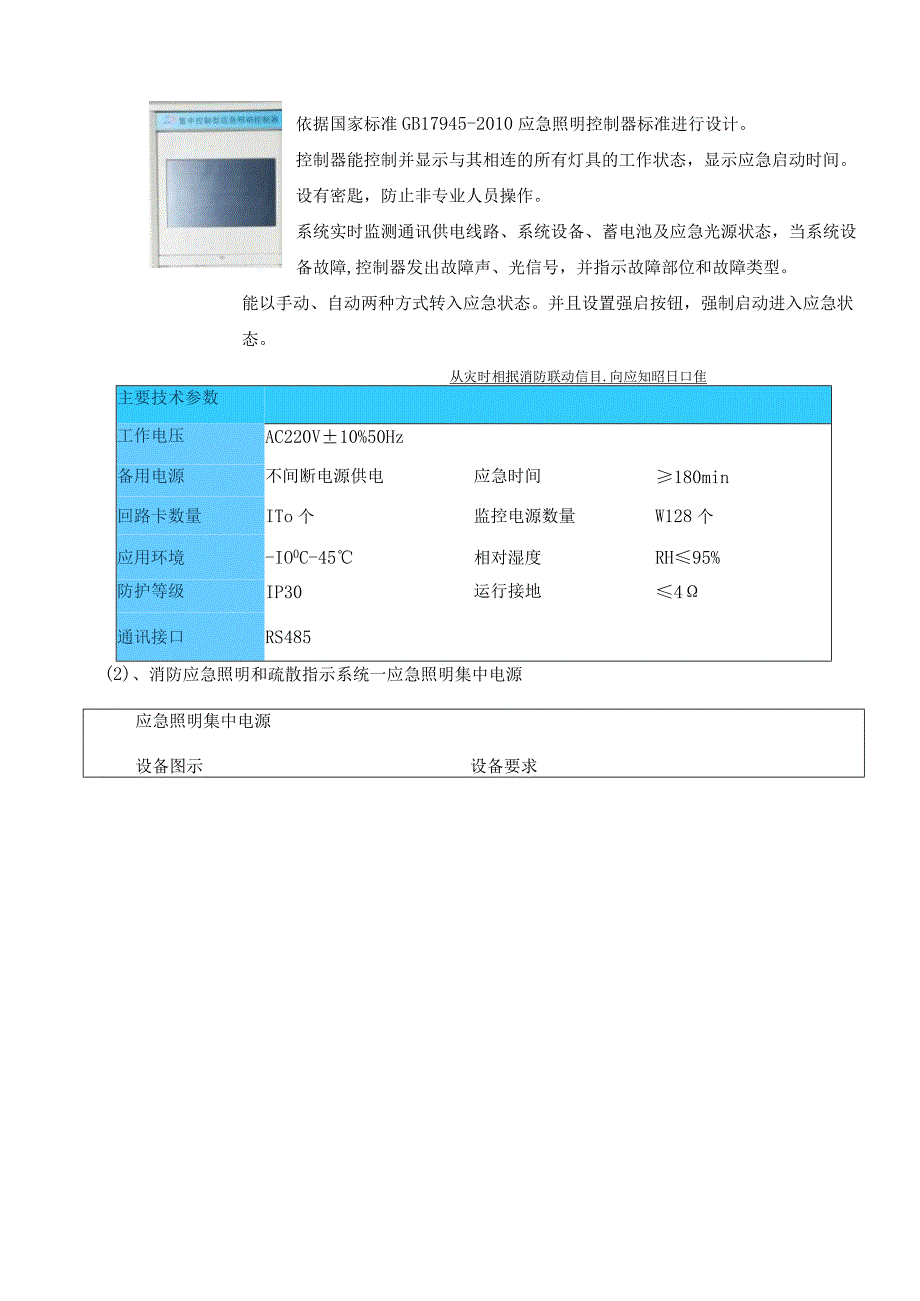

3、吸顶灯、红外延时感应吸顶灯、安全出口灯、疏散指示灯等种类灯具）；4、楼梯间及电梯前室的吸顶灯为红外延时控制灯具，平时兼做正常照明，在消防强启时强制点亮：5、系统内的灯具的编码应简单快捷（灯具安装完成后，该回路灯具可自动编码），方便现场施工。四、主要设备要求（1）、消防应急照明和疏散指示系统一应急照明控制器应急照明控制器设备图示设备要求依据国家标准GB17945-2010应急照明控制器标准进行设计。控制器能控制并显示与其相连的所有灯具的工作状态，显示应急启动时间。设有密匙，防止非专业人员操作。系统实时监测通讯供电线路、系统设备、蓄电池及应急光源状态，当系统设备故障,控制器发出故障声、光信号，并指

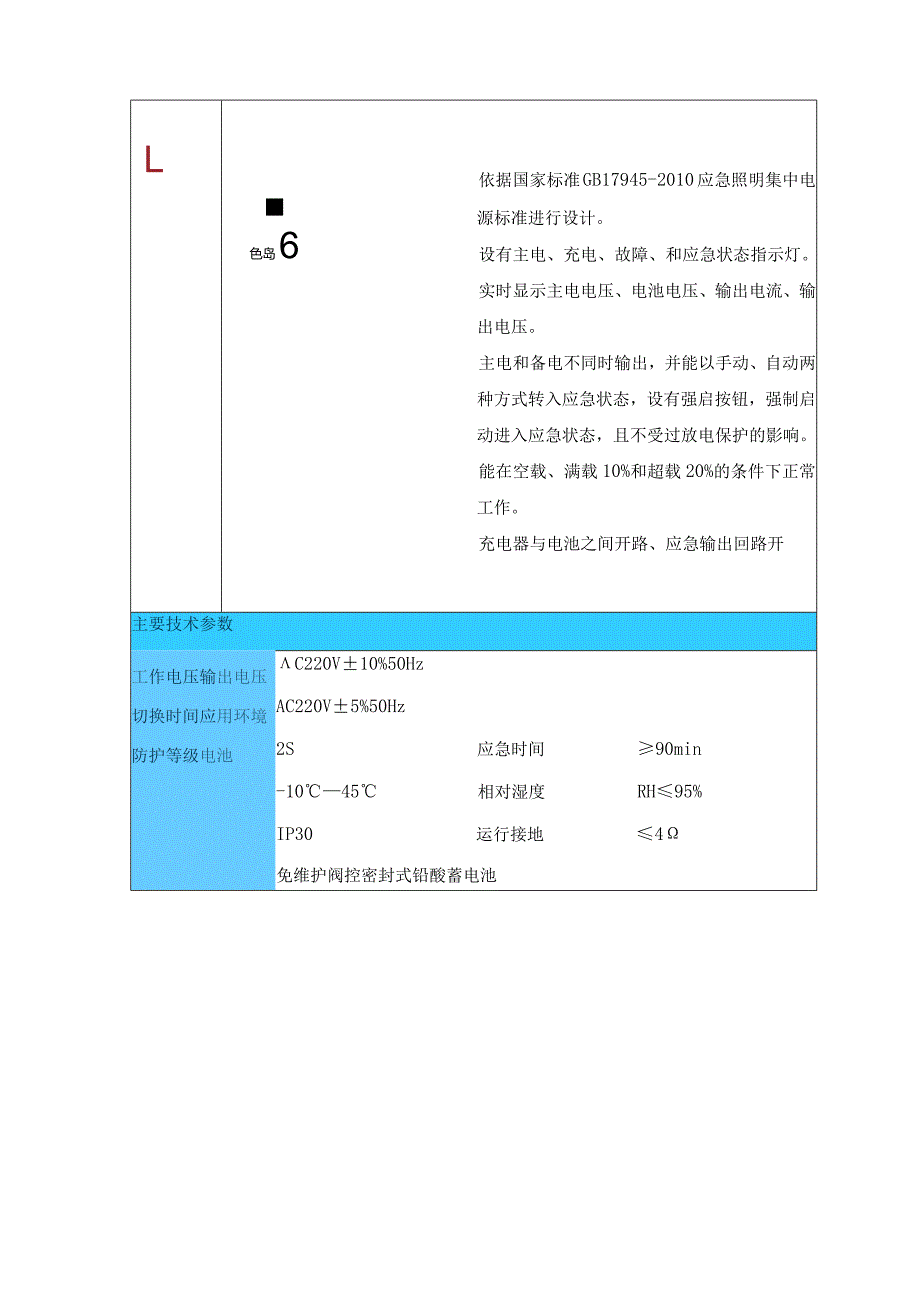

4、示故障部位和故障类型。能以手动、自动两种方式转入应急状态。并且设置强启按钮，强制启动进入应急状态。从灾时相抿消防联动信目.向应知昭日口隹主要技术参数工作电压AC220V10%50Hz备用电源不间断电源供电应急时间180min回路卡数量ITo个监控电源数量W128个应用环境-IO0C-45相对湿度RH95%防护等级IP30运行接地4通讯接口RS485(2)、消防应急照明和疏散指示系统一应急照明集中电源应急照明集中电源设备图示设备要求L色岛6依据国家标准GB17945-2010应急照明集中电源标准进行设计。设有主电、充电、故障、和应急状态指示灯。实时显示主电电压、电池电压、输出电流、输出电压。主电
5、和备电不同时输出，并能以手动、自动两种方式转入应急状态，设有强启按钮，强制启动进入应急状态，且不受过放电保护的影响。能在空载、满载10%和超载20%的条件下正常工作。充电器与电池之间开路、应急输出回路开主要技术参数工作电压输出电压切换时间应用环境防护等级电池C220V10%50HzAC220V5%50Hz2S应急时间90min-1045相对湿度RH95%IP30运行接地4免维护阀控密封式铅酸蓄电池应急照明集中电源设备图示设备要求依据国家标准GB17945-2010应急照明集色岛白中电源标准进行设计。设有主电、充电、故障、和应急状态指示灯。实时显示主电电压、电池电压、输出电流、输出电压。主电和备
6、电不同时输出，并能以手动、自动两种方式转入应急状态，设有强启按钮，强制启动进入应急状态，且不受过放电保护的影响。能在空载、满载10%和超载20%的条件下正常工作。充电器与电池之间开路、应急输出回路开主要技术参数工作电压输出电压切换时间应用环境防护等级电池AC220V10%50HZAC220V5%50Hz2S应急时间29OnIin-1045相对湿度RH95%IP30运行接地4免维护阀控密封式铅酸蓄电池应急照明分配电装置设备图示-设备要求依据国家标准GB17945-2010应急照明分配电装置标准进行设计。自动完成主电状态到应急状态的转换。具有短路、过载、和漏电保护功能。对后端灯具的反馈指令进行数据
7、处理。安装在灯具前端，放置在配电间或电气竖井内。主要技术参数工作电压AC220V10%50Hz输出电压DC24V回路数量W9个应用环境-1045相对湿度RH95%防护等级IP30运行接地4通讯接口工业二总线/RS485集中电源集中控制型应急标志灯一安全出口(壁挂)设备图示设备要求依据国家标准GB17945-2010集中电源集中控制型灯具标准进行设计。远程监控巡检，具有亮灯、灭灯、频闪等1I功能。I标志灯表面亮不小于80cd/m2,不大于300cdm2o.*自动完成主电状态到应急状态的转换。具有短路、过载、和漏电保护功能。安装在疏散通道内。主要技术参数工作电压IDC24V应急电源集中供电应急时间
8、29Omin光源LED绿色耗损功率3W面板材质I全铝拉丝氧化型材防护等级IP30通讯接口四总线集中电源集中控制型应急标志灯一左向指示(壁挂)设备图示设备要求依据国家标准GB17945-2010集中电源集中控制型灯具标准进行设计。远程监控巡检，具有亮灯、灭灯、频闪等1功能。标志灯表面亮度不小于80cdm2,不大于300cdm2o自动完成主电状态到应急状态的转换。具有短路、过载、和漏电保护功能。安装在疏散通道内。工作电压DC24V应急电源集中供电应急时间29Omin光源LED绿色耗损功率3W面板材质全铝拉丝氧化型材防护等级IP30通讯接口四总线集中电源集中控制型应急标志灯一单向指示(吊挂)设备图示
9、设备要求依据国家标准GB17945-2010集中电源集中控制型灯具标准进行设计。远程监控巡检，具有亮灯、灭灯、频闪等功能。标志灯表面亮度不小于80cdm2,不大于300cdm2o自动完成主电状态到应急状态的转换。具有短路、过载、和漏电保护功能。安装在疏散通道内。主要技术参数工作电压DC24V应急电源集中供电应急时间29Omin光源LED绿色耗损功率3W面板材质全铝拉丝氧化型材防护等级IP30通讯接口四总线吊链尺寸1.5m集中电源集中控制型应急标志灯一双向指示(壁挂)设备要求设备图示依据国家标准GB17945-2010集中电源集中控制型灯具标准进行设计。远程监控巡检，具有亮灯、灭灯、频闪、调向等功能。标志灯表面亮度，不小于80cdm2,不大于300cdm2o自动完成主电状态到应急状态的转换。具有短路、过载、和漏电保护功能。安装在疏散通道内。工作电压DC24V应急电源集中供电应急时间29Omin光源LED绿色耗损功率3W面板材质全铝拉丝氧化型材防护等级IP30通讯接口四总线(10)、消防应急照明和疏散指示系统一集中电源集中控制型应急照明灯
