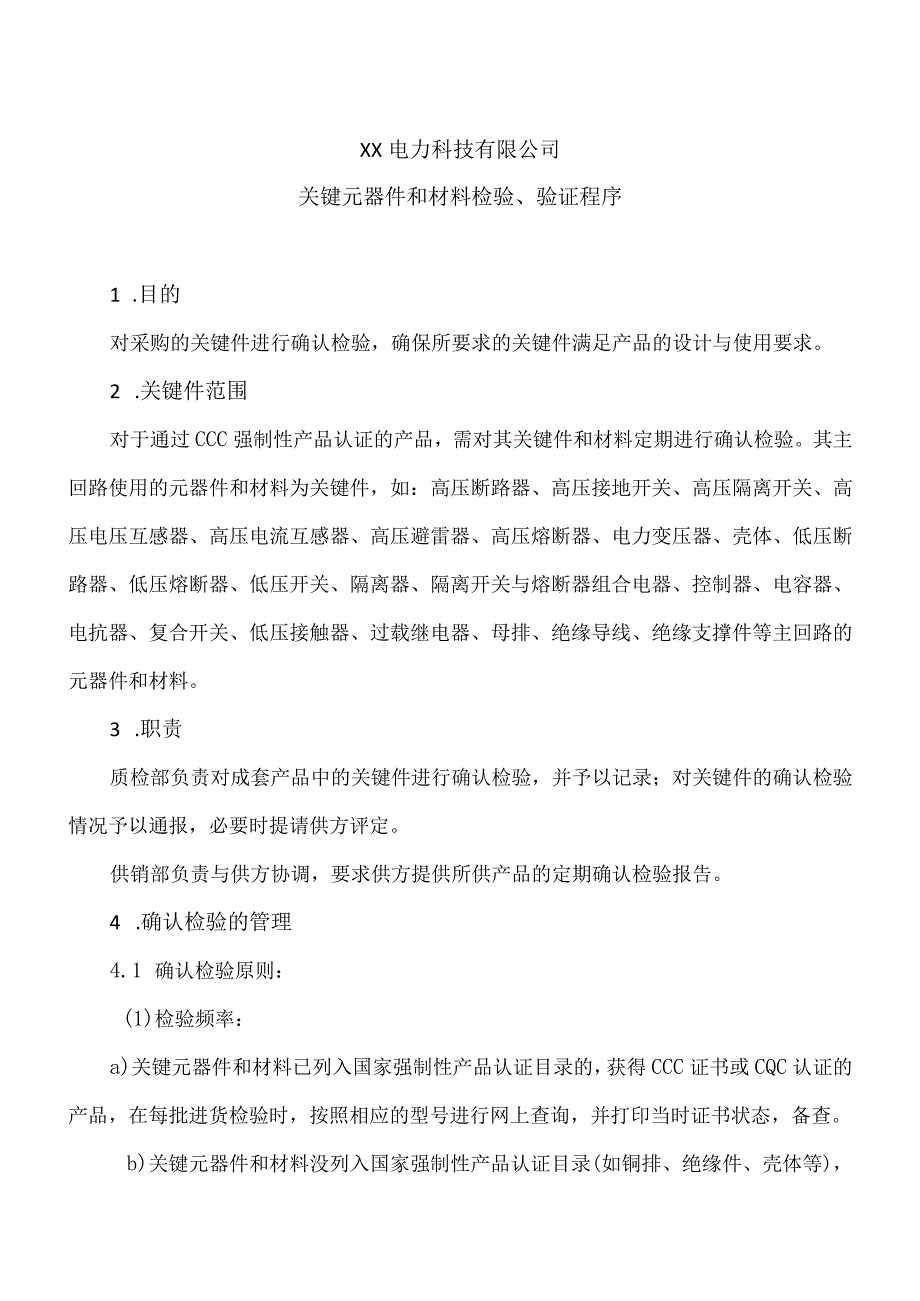

1、XX电力科技有限公司关键元器件和材料检验、验证程序1 .目的对采购的关键件进行确认检验,确保所要求的关键件满足产品的设计与使用要求。2 .关键件范围对于通过CCC强制性产品认证的产品,需对其关键件和材料定期进行确认检验。其主回路使用的元器件和材料为关键件,如:高压断路器、高压接地开关、高压隔离开关、高压电压互感器、高压电流互感器、高压避雷器、高压熔断器、电力变压器、壳体、低压断路器、低压熔断器、低压开关、隔离器、隔离开关与熔断器组合电器、控制器、电容器、电抗器、复合开关、低压接触器、过载继电器、母排、绝缘导线、绝缘支撑件等主回路的元器件和材料。3 .职责质检部负责对成套产品中的关键件进行确认检
2、验,并予以记录;对关键件的确认检验情况予以通报,必要时提请供方评定。供销部负责与供方协调,要求供方提供所供产品的定期确认检验报告。4 .确认检验的管理4.1 确认检验原则:(1)检验频率:a)关键元器件和材料已列入国家强制性产品认证目录的,获得CCC证书或CQC认证的产品,在每批进货检验时,按照相应的型号进行网上查询,并打印当时证书状态,备查。b)关键元器件和材料没列入国家强制性产品认证目录(如铜排、绝缘件、壳体等),按照条款5执行相应的定期确认检验。(2)检验标准和项目:依据不同产品制造标准来选择相对应的检验项目;(3)检验方式和途径:公司内部验证和供方提供确认检验证明;(4)检验时机:按计

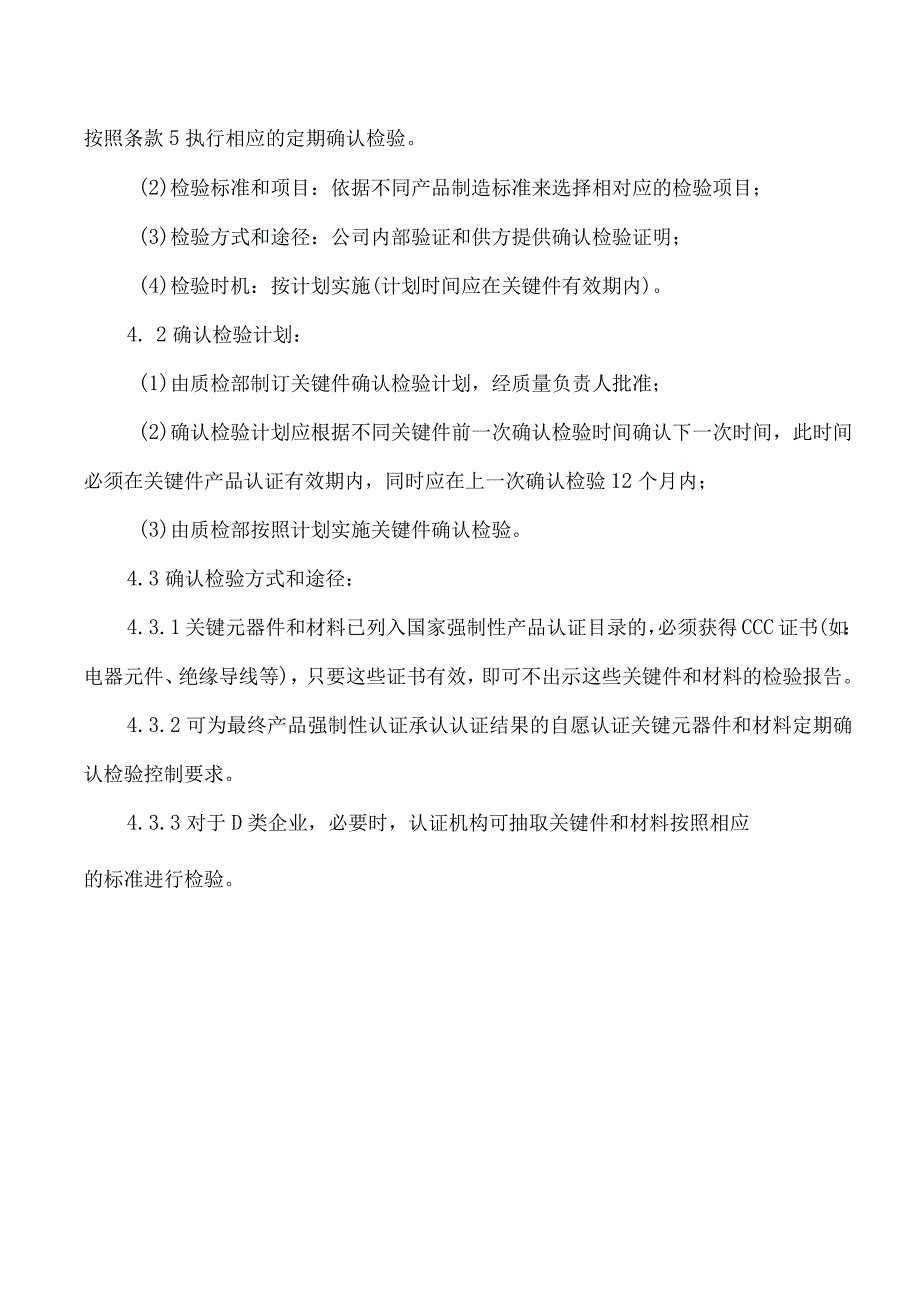

3、划实施(计划时间应在关键件有效期内)。4. 2确认检验计划:(1)由质检部制订关键件确认检验计划,经质量负责人批准;(2)确认检验计划应根据不同关键件前一次确认检验时间确认下一次时间,此时间必须在关键件产品认证有效期内,同时应在上一次确认检验12个月内;(3)由质检部按照计划实施关键件确认检验。4.3确认检验方式和途径:4.3.1关键元器件和材料已列入国家强制性产品认证目录的,必须获得CCC证书(如:电器元件、绝缘导线等),只要这些证书有效,即可不出示这些关键件和材料的检验报告。4.3.2可为最终产品强制性认证承认认证结果的自愿认证关键元器件和材料定期确认检验控制要求。4.3.3对于D类企业,

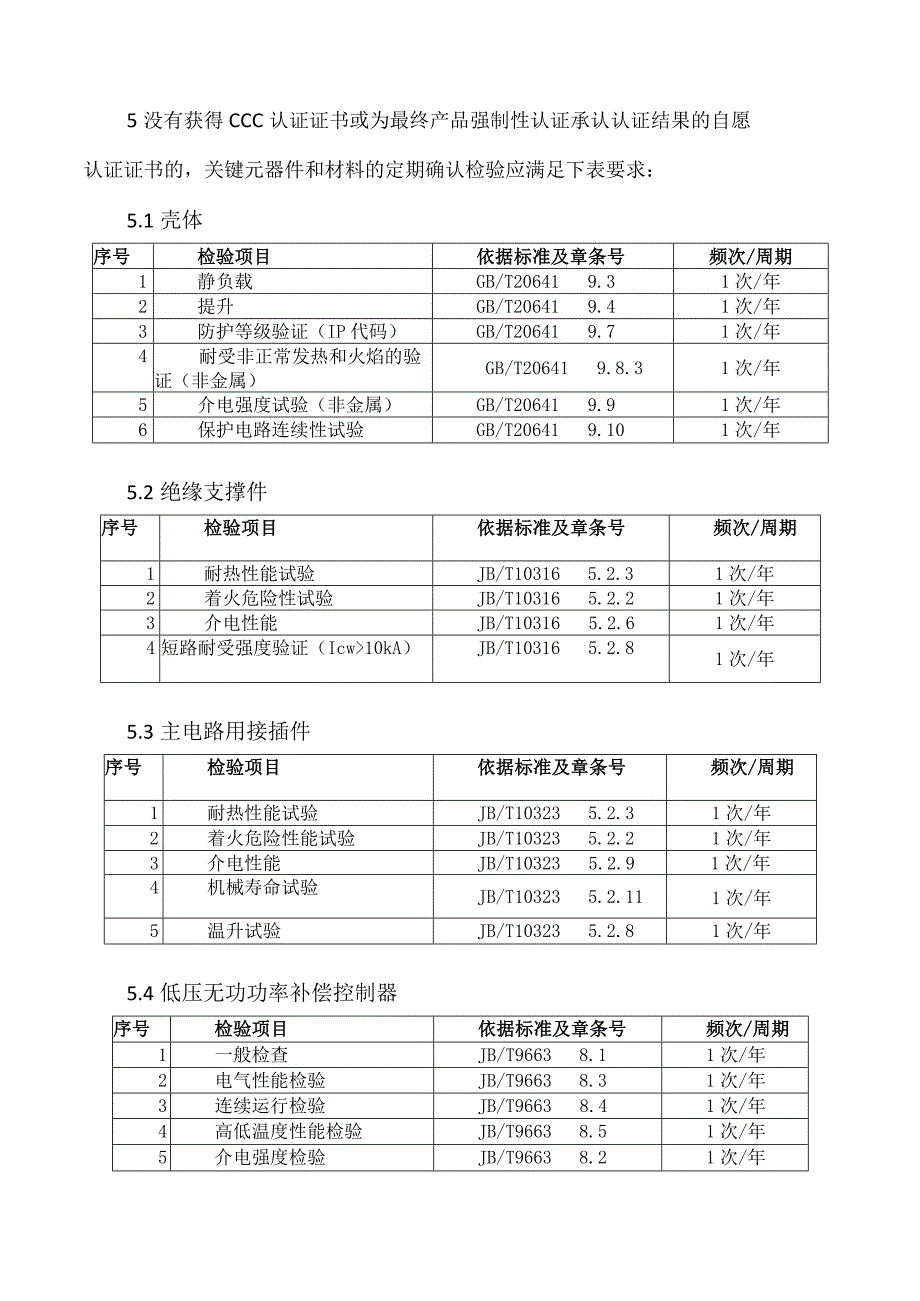

4、必要时,认证机构可抽取关键件和材料按照相应的标准进行检验。5没有获得CCC认证证书或为最终产品强制性认证承认认证结果的自愿认证证书的,关键元器件和材料的定期确认检验应满足下表要求:5.1壳体序号检验项目依据标准及章条号频次/周期1静负载GB/T206419.31次/年2提升GB/T206419.41次/年3防护等级验证(IP代码)GB/T206419.71次/年4耐受非正常发热和火焰的验证(非金属)GB/T206419.8.31次/年5介电强度试验(非金属)GB/T206419.91次/年6保护电路连续性试验GB/T206419.101次/年5.2绝缘支撑件序号检验项目依据标准及章条号频次/周
5、期1耐热性能试验JB/T103165.2.31次/年2着火危险性试验JB/T103165.2.21次/年3介电性能JB/T103165.2.61次/年4短路耐受强度验证(Icw10kA)JB/T103165.2.81次/年5.3主电路用接插件序号检验项目依据标准及章条号频次/周期1耐热性能试验JB/T103235.2.31次/年2着火危险性能试验JB/T103235.2.21次/年3介电性能JB/T103235.2.91次/年4机械寿命试验JB/T103235.2.111次/年5温升试验JB/T103235.2.81次/年5.4低压无功功率补偿控制器序号检验项目依据标准及章条号频次/周期1一般
6、检查JB/T96638.11次/年2电气性能检验JB/T96638.31次/年3连续运行检验JB/T96638.41次/年4高低温度性能检验JB/T96638.51次/年5介电强度检验JB/T96638.21次/年6防护等级检验JB/T96638.91次/年5.5母排序号检验项目依据标准及章条号频次/周期1弯曲GB/T5585.14.8.2GB/T5585.24.7.21次/年2电阻率GB/T5585.14.9GB/T5585.24.81次/年3抗拉强度与伸长率GB/T5585.14.8.1GB/T5585.24.7.11次/年4硬度GB/T5585.14.8.11次/年5.6电容器序号检验项
7、目依据标准及章条号频次/周期1电容测量和容量计算GB/T2747.171次/年2端子间电压试验GB/T2747.19.21次/年3电容器损耗角正切tan的测量GB/T2747.181次/年4端子与外壳间交流电压试验GB/T2747.110.21次/年5放电试验GB/T2747.1161次/年6端子与外壳间雷电冲击电压试验(仅适用于户外型)GB/T2747.1151次/年5.7电抗器序号检验项目依据标准及章条号频次/周期1绕组电阻测量GB1094.110.21次/年2电感测定GB/T1094.67.8.51次/年3绝缘电阻GB19212.118.21次/年4介电强度试验GB19212.118.3
8、1次/年5.8投切装置(负荷开关、半导体电子开关)序号检验项目依据标准及章条号频次/周期1介电性能试验GB/T293127.21次/年2功能试验(限涌流时,可先投入适当的电容器容量)GB/T293127.31次/年3温升限值验证GB/T293127.41次/年4绝缘材料和非金属材料的外壳对非金属正常发热和着火的耐受能力验证GB/T293127.91次/年5 .9高压元器件名称检验项目依据标准频次/周期高压断路器绝缘试验JB/T38551次/年无线电干扰试验温升试验主回路电阻测量短时耐受及峰值耐受电流试验防护等级试验密封性试验高压负荷开关温升试验GB38041次/年绝缘试验主回路电阻测量短时耐受
9、及峰值耐受电流试验关合和开断试验高压避雷器持续电流试验GBl10321次/年残压试验大电流冲击试验动作负载试验避雷器瓷套的绝缘耐受试验压力释放试验密封性能试验无线电干扰电压和局部放电试验高压熔断器限流熔断器温升试验GB/T15166.21次/年绝缘试验开断试验时间-电流特性试验撞击试验电磁兼容性试验高压电压互感器端子标志检验GB12071次/年一次绕组工频耐压试验局部放电试验二次绕组工频耐压试验绕组间工频耐压试验绝缘油性能试验励磁特性试验密封性能试验误差测定高压电流互感器端子标志检验GB12081次/年一次绕组工频耐压试验局部放电试验二次绕组工频耐压试验绕组间工频耐压试验绝缘油性能试验励磁特性
10、试验密封性能试验误差测定电力变压器温升试验GB10941次/年绝缘试验雷电冲击和操作冲击试验承受短路的能力声级测定负载试验说明:以上表格中所采用的标准为现行有效的标准版本。标准换版时,按照相同检验项目所对应的条款号执行。6 .当定期确认检验出现不合格时应立即停止使用所对应的关键件或材料,并对库存产品予以封存;由质量负责人组织相关人员对该关键件或材料的进货情况、使用情况和影响程度等信息进行收集、分析,上报最高管理层,由最高管理层根据风险情况以决定采取相应措施.7 .质量评定(1)质量满足成套产品的使用要求质检部向供销部通报确认检验情况,作为供方日常管理内容。(2)质量不能满足成套产品的使用要求部
11、门程序质检部向供销部通报产品的质量不合格情况。供销部向供方/制造商发出产品不合格通知,限期纠正,并要求供方/制造商采取纠正措施。供销部得到供方/制造商提供的纠正和纠正措施后,提请质检部进行评价。供销部得到质检部的关于产品合格评价后,可继续保持合格供方资格;得到质检部的关于产品不合格评价后,必须取消其合格供方资格。供销部对于被取消合格供方资格的供方的产品,提出关键件/安全件变更,执行产品一致性的控制规范。8 .定期确认检验由质检部将确认检验记录予以保存,保存期不少于三年。9 .相关质量记录9.1JL-015-01关键件/材料CCC证书有效性网上查询记录9.2JL-015-02高压元器件/材料定期确认检验记录
