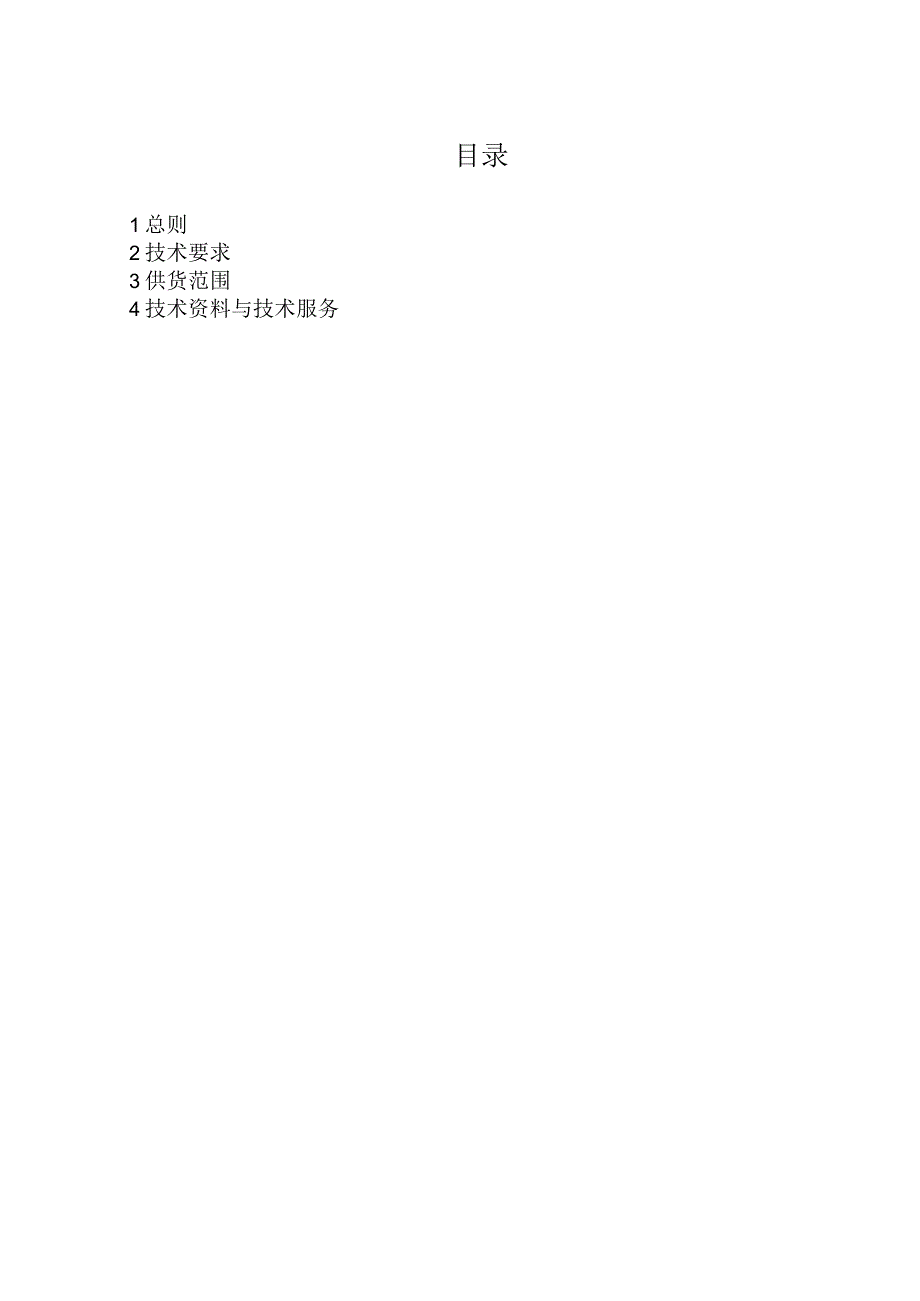

1、XX化工项目聚集区集中供热及热电联产项目35kV高压开关柜技术规范书2016年10月目录1总则2技术要求3供货范围4技术资料与技术服务1总则1.1 本技术规范适用于XX化工项目聚集区集中供热及热电联产项目的35kV交流高压开关柜。它提出了对35kV交流高压开关柜本体及附属设备的功能设计、结构、性能、安装和试验等方面的技术要求。1.2 委托方在本技术规范中提出的是最低限度的技术要求，并未对一切技术细节作出规定，也未充分引述有关标准和规范的条文。受托方应提供符合本规范书和有关工业标准，并且功能完整、性能优良的产品及其相应服务，同时必须满足国家有关安全、环保等强制性标准和规范的要求。1.3 如果受托

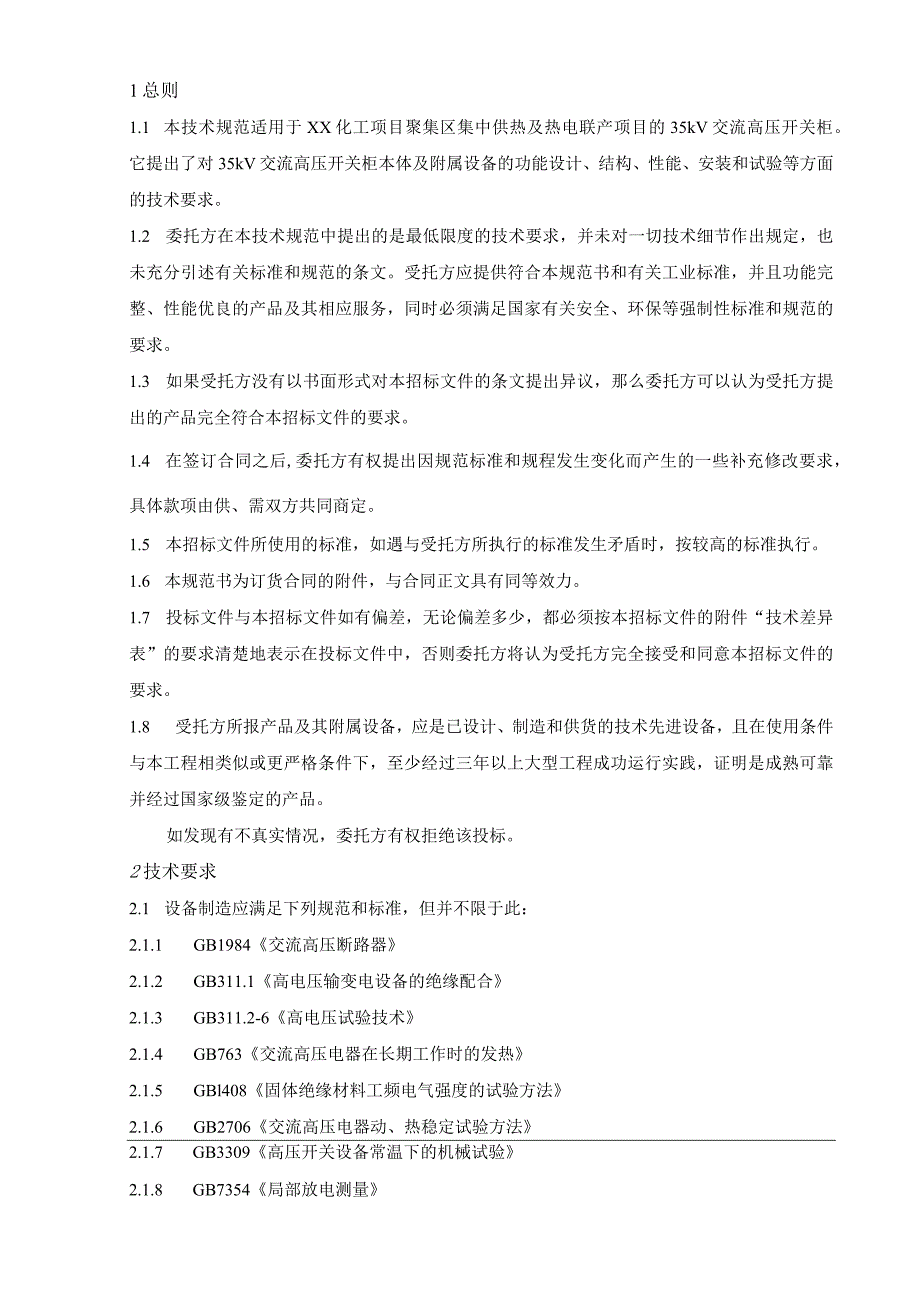

2、方没有以书面形式对本招标文件的条文提出异议，那么委托方可以认为受托方提出的产品完全符合本招标文件的要求。1.4 在签订合同之后,委托方有权提出因规范标准和规程发生变化而产生的一些补充修改要求，具体款项由供、需双方共同商定。1.5 本招标文件所使用的标准，如遇与受托方所执行的标准发生矛盾时，按较高的标准执行。1.6 本规范书为订货合同的附件，与合同正文具有同等效力。1.7 投标文件与本招标文件如有偏差，无论偏差多少，都必须按本招标文件的附件“技术差异表”的要求清楚地表示在投标文件中，否则委托方将认为受托方完全接受和同意本招标文件的要求。1.8 受托方所报产品及其附属设备，应是已设计、制造和供货的
3、技术先进设备，且在使用条件与本工程相类似或更严格条件下，至少经过三年以上大型工程成功运行实践，证明是成熟可靠并经过国家级鉴定的产品。如发现有不真实情况，委托方有权拒绝该投标。2技术要求2.1 设备制造应满足下列规范和标准，但并不限于此：2.1.1 GB1984交流高压断路器2.1.2 GB311.1高电压输变电设备的绝缘配合2.1.3 GB311.2-6高电压试验技术2.1.4 GB763交流高压电器在长期工作时的发热2.1.5 GBl408固体绝缘材料工频电气强度的试验方法2.1.6 GB2706交流高压电器动、热稳定试验方法2.1.7 GB3309高压开关设备常温下的机械试验2.1.8 G
4、B7354局部放电测量2.1.9 GB11022高压开关设备通用技术要求2.1.10 SD/T318高压开关柜闭锁装置技术要求2.1.11 DL402交流高压断路器订货技术要求2.1.12 SD132交流高压断路器技术要求2.1.13 GB39063-35kV交流金属封闭开关设备2.1.14 DL404户内交流高压开关柜订货技术要求2.1.15 DL40310-35kV户内高压真空断路器订货技术要求2.1.16 DL486交流高压隔离开关订货技术要求2.1.17 DL539户内交流高压开关柜和元件凝露及污秽试验技术要求2.1.18 DL/T593高压开关柜设备的共用订货技术要求2.1.19 G
5、B311高压输变电设备的绝缘配合与高电压试验技术2.2 使用环境要求：2.2.1 （1）安装地点：XX镇工业园区，户内使用。（2）气象条件：年平均气温12C-14C之间年最高平均气温（连续5日）39.6年最低平均气温（连续5日）-207月平均气温26.5最冷月平均温度-2.TC（1月）夏季（最热月）空调室外计算干球温度地面粗糙度类别抗震设防烈度6度，按7度设防设计地震分组属第三组地震加速度0.05g2.3 工程要求：2.3.1 系统中性点接地方式：不接地2.3.2 导体对地、导体相间净距：300mm2.3.3 出线方式：上出线2.4 .额定技术参数：2.4.1 额定电压：40.5kV2.4.2
6、 额定频率：50Hz2.4.3 额定绝缘水平：应符合（GB311.1-683）高电压输变电设备的绝缘配合2.4.4 额定泄漏比：（以最高运行线电压计算）2.0cmkV（有机绝缘）1.8cmkV（纯瓷绝缘）2.4.5 额定电流：1250A2.4.6 额定短路电流：31.5kA2.4.7 额定热稳定电流:31.5kA（4S）2.4.8 额定短路关合电流：80kA2.4.9 首相开断系数：1.502.4.10 噪音：距断路器及操作机构最近处2m（高于地面1.5m）不大于80dB。（1）开关柜基本技术参数项目单位技术参数额定电压kV40.5额定绝缘水平：1分钟工频耐压（有效值）kV95雷电冲击耐压（峰
7、值）kV185额定频率Hz504秒热稳定电流（有效值）kA31.5额定动稳定电流（峰值）kA80主母线额定电流A1300辅助电源电压：控制回路,储能电机VDC220V（2）固封式真空断路器（与弹簧机构一体化，选用进口真空泡）项目单位技术参数额定电压kV40.5额定绝缘水平：1分钟工频耐压（有效值）kV95雷电冲击耐压（峰值）kV185额定频率Hz50额定电流A1250A4秒热稳定电流（有效值）kA31.5额定动稳定电流（峰值）kA80额定短路开断电流kA31.5额定短路关合电流kA80额定操作顺序0-180S-C0-180S-C0自动重合闸操作顺序0-0.3S-C0-180S-C0辅助电源电压
8、：控制回路储能电机VVDC220VDC220V合闸时间ms90分闸时间ms70触头合闸弹跳时间ms3ms三相同期性ms2ms其它风机水泵电源柜断路器选用：德国AEGVL或厦门名翰电气V-SA（3）电流互感器（选用：大连一互、二互或雷兹互感器上海有限公司）各断路器下口均配置三台电流互感器（各4个二次绕组），准确度为5P20/5P20/0.5/0.2S。电流互感器应满足热稳定电流：31.5kA4S,动稳定电流80kA0具体接线、参数均以设计订货图为准。（4）电压互感器及消弧消谐装置（过电压抑治柜选用：XX电气技术股份有限公司，或XX技术有限公司，柜内PT配置大连一或二互产品）.35kV系统为中性点
9、不接地系统，PT二次B相接地。电压互感器一次侧配置熔断器，其允许的遮断容量应不小于真空断路器的开断容量。过电压抑治柜要求：a）防止系统谐振及其过电压b）拒绝电压互感器铁磁谐振过电压c）消弧及防止其过电压，过电压倍数2.5p.u,消弧时间20ms0（为防止无法查找故障线路，不使用故障相接地法消弧装置。）d）防止操作过电压e）具备自动温度、湿度控制功能。f）不影响系统运行方式。g）要求装置具有RS485通讯接口，标准MOdbUS通讯规约，可以与集控室微机监控系统实现数据远程通讯。I、35kV母线电压互感器（2台）型号：3xJDZJ-35变比：学埠/早/丝kV3333二次绕组精度及容量：#1绕组：0
10、.2100VA#2绕组：0.5150VA#3绕组：3P150VAH、35kV系统并网线线路侧电压互感器（1台）型号：JDZ-35变比：35/0.IkV二次绕组精度及容量：#1绕组：0.2100VAIIK35kV系统老厂扩建及联络电压互感器（1台）型号：JDZ-35变比：35/0.IkV二次绕组精度及容量：#1绕组：0.2100VA具体接线、参数均以设计订货图为准。（5）过电压保护器和CT二次回路保护器（过电压保护器选用：安徽一天电气技术股份有限公司,或南京菲迈特技术有限公司）.开关柜加装过电压保护器，CT加装二次回路保护器，详见设计订货图。每个馈线回路采用高能容三相组合式过电压保护装置，装在开
11、关柜电缆室内。高能容三相组合式过电压保护装置要求功能完善，不但可以限制大气过电压，也可以有效限制操作过电压，对相间和相对地的过电压，均能起到可靠的限制作用；不仅能准确动作且能准确分相计数。（CT二次回路保护器选用：XX电气股份有限公司、北京新源绿网、保定市新海电气有限公司产品）CT二次回路保护器要求在CT二次回路开路或一次绕组出线异常过电流，在二次绕组中产生的电压远远高于正常运行电压时，CT二次回路保护器能在小于40ns的时间内瞬间有效动作限压，进入稳定的短路状态，从而彻底的避免过电压危害。能在过电压产生的15ms内可靠地将二次绕组短接并发光显示，保护装置报警，故障消除后复位（就地/远方均可）
12、即可再次使用。要求装置提供常开和常闭接点各一对，接点容量DC220V/5A,可接各种声光报警器或提供给综合保护装置使信息远传。装置控制电源为ACDC85256V0（6）开关柜智能操控装置和测控仪表开关柜智能操控装置要求具有一次动态模拟显示、带电显示及闭锁、温湿度数字控制、储能指示、分合闸控制、远方/就地转换开关、柜内照明、RS485通讯功能。（选用：合肥凯高电气设备有限公司，北京四方中瑞电气有限公司安徽奥邦电力科技有限公司）测控仪表要求实时测量三相电压、三相电流、三相有功、无功、视在功率、功率因数、频率、三相有功、无功电度，高清晰度大屏幕LCD显示，一路4、20mA模拟量输出（可选择各种电气参
13、数），RS485通讯接口（Modbus/profibus协议可选），辅助工作电源交直流均可，输入额定电压为IooV（线电压），额定电流为5A。（测控仪表选用：合肥凯高电气设备有限公司/青岛国普电气有限公司或XX电气股份有限公司）具体参数详见设计订货图。（7）柜内导线二次回路导线应有足够的截面，从而不影响互感器的准确级，应用阻燃铜导线，其截面为：一般控制线为1.5mm2,电压互感器回路不小于2.5mm2,电流互感器二次绕组至端子排不小于4mm2o电流电压回路至保护装置的电缆采用屏蔽电缆，屏蔽层需两点接地。对外引接电缆均经过端子排，每排端子排留有20%的备用端子。（8）端子排（端子排选用凤凰端子。
