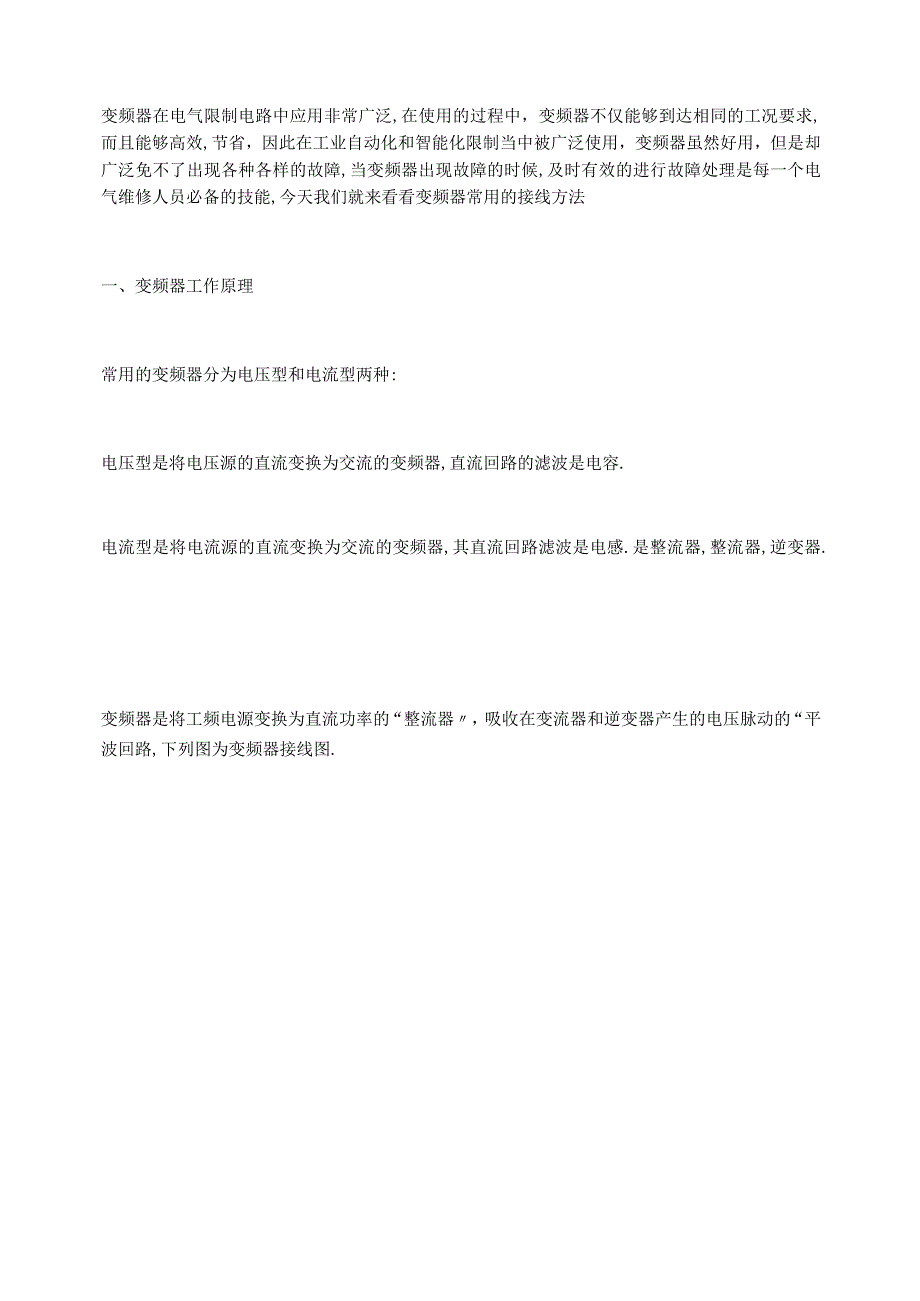

1、变频器在电气限制电路中应用非常广泛,在使用的过程中，变频器不仅能够到达相同的工况要求,而且能够高效,节省，因此在工业自动化和智能化限制当中被广泛使用，变频器虽然好用，但是却广泛免不了出现各种各样的故障,当变频器出现故障的时候,及时有效的进行故障处理是每一个电气维修人员必备的技能,今天我们就来看看变频器常用的接线方法一、变频器工作原理常用的变频器分为电压型和电流型两种:电压型是将电压源的直流变换为交流的变频器,直流回路的滤波是电容.电流型是将电流源的直流变换为交流的变频器,其直流回路滤波是电感.是整流器,整流器,逆变器.变频器是将工频电源变换为直流功率的“整流器，吸收在变流器和逆变器产生的电压脉

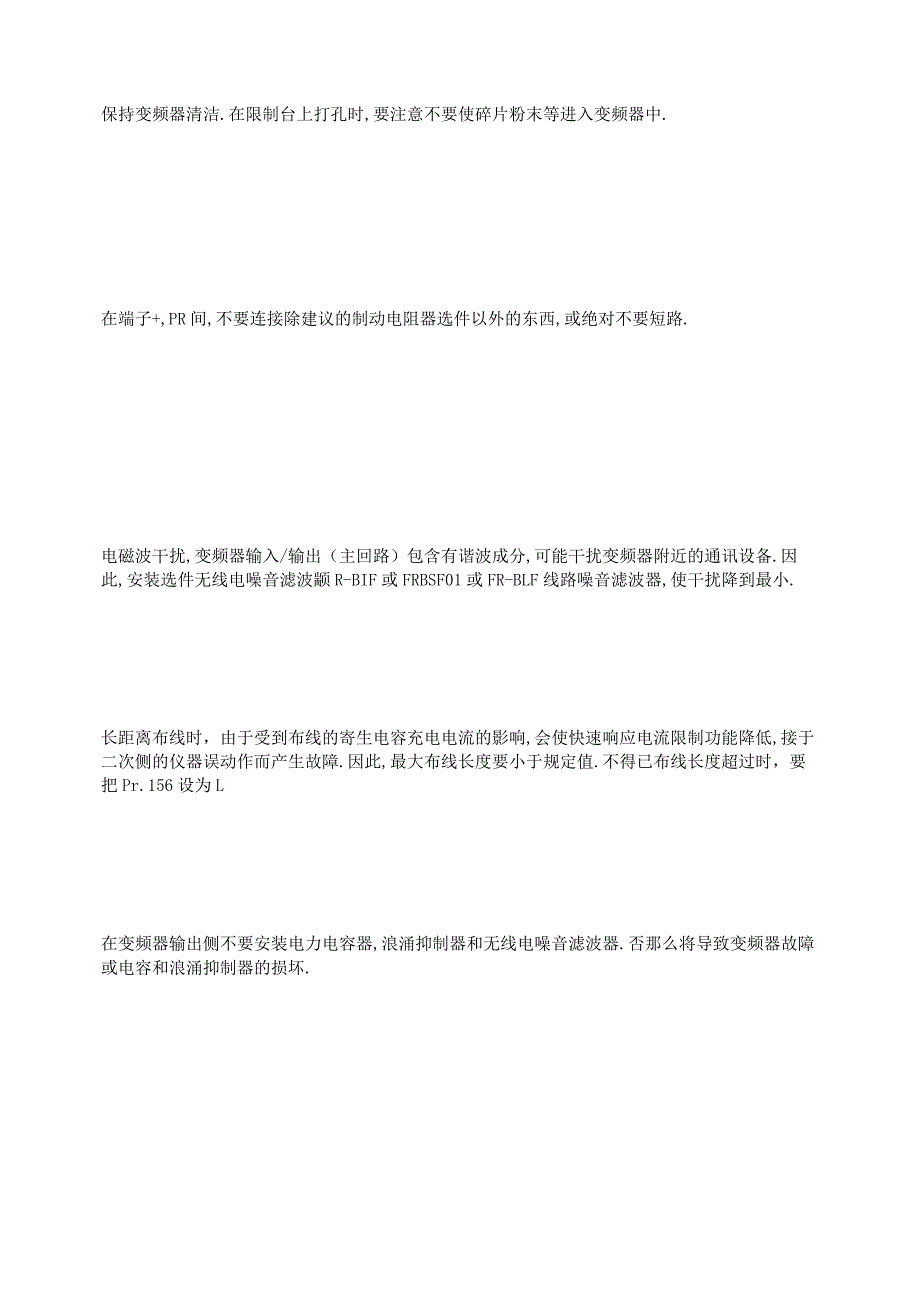

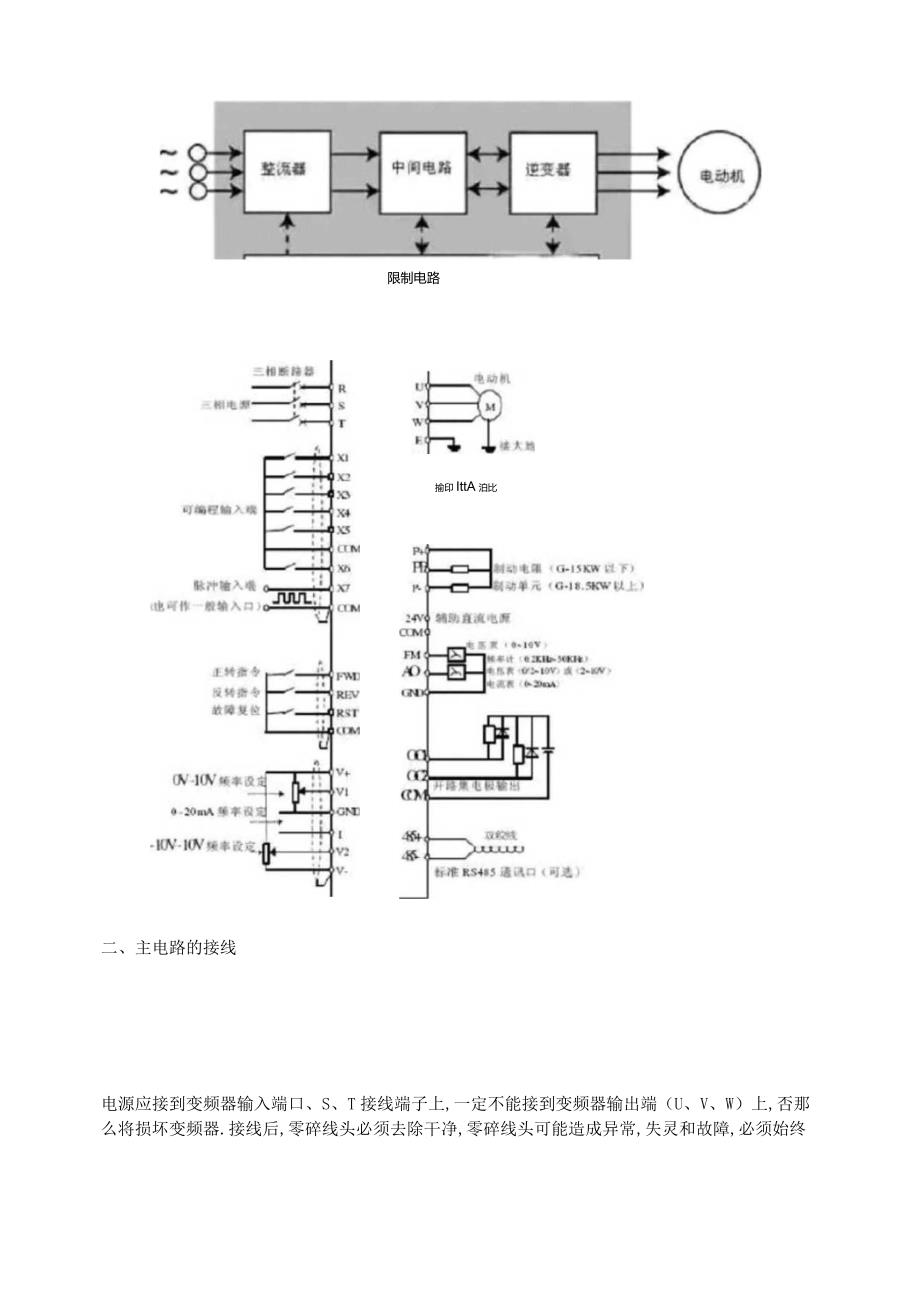

2、动的“平波回路,下列图为变频器接线图.限制电路揄印IttA泊比二、主电路的接线电源应接到变频器输入端口、S、T接线端子上,一定不能接到变频器输出端（U、V、W）上,否那么将损坏变频器.接线后,零碎线头必须去除干净,零碎线头可能造成异常,失灵和故障,必须始终保持变频器清洁.在限制台上打孔时,要注意不要使碎片粉末等进入变频器中.在端子+,PR间,不要连接除建议的制动电阻器选件以外的东西,或绝对不要短路.电磁波干扰,变频器输入/输出（主回路）包含有谐波成分,可能干扰变频器附近的通讯设备.因此,安装选件无线电噪音滤波颛R-BIF或FRBSF01或FR-BLF线路噪音滤波器,使干扰降到最小.长距离布线时
3、，由于受到布线的寄生电容充电电流的影响,会使快速响应电流限制功能降低,接于二次侧的仪器误动作而产生故障.因此,最大布线长度要小于规定值.不得已布线长度超过时，要把Pr.156设为L在变频器输出侧不要安装电力电容器,浪涌抑制器和无线电噪音滤波器.否那么将导致变频器故障或电容和浪涌抑制器的损坏.为使电压降在2%以内，应使用适当型号的导线接线.变频器和电动机间的接线距离较长时，特别是低频率输出情况下,会由于主电路电缆的电压下降而导致电机的转矩下降.运行后,改变接线的操作,必须在电源切断IOmin以上,用万用表检查电压后进行.断电后一段时间内，电容上仍然有危险的高压电.三、限制电路的接线变频器的限制电
4、路大体可分为模拟和数字两种.限制电路端子的接线应使用屏蔽线或双绞线,而且必须与主回路,强电回路（含20OV继电器程序回路）分开布线.由于限制电路的频率输入信号是微小电流,所以在接点输入的场合,为了预防接触不良，微小信号接点应使用两个并联的节点或使用双生接点.限制回路的接线一般选用0.3-0.75平方米的电缆.1同住月92?%Ly5TIitSBl%*?3:1斤整4度律物出四、地线的接线止恭由于在变频器内有漏电流,为了预防触电,变频器和电机必须接地.变频器接地用专用接地端子.接地线的连接,要使用镀锡处理的压接端子.拧紧螺丝时，注意不要将螺丝扣弄坏.镀锡中不含铅.接地电缆尽量用粗的线径,必须等于或大于规定标准,接地点尽量靠近变频器,接地线越短越好.fM8五、变频器接线注意变频器本身有较强的电磁干扰,会干扰一些设备的工作，因此我们可以在变频器的输出电缆上加上电缆套.变频器或限制柜内的限制线距离动力电缆至少IoOmm等等.3在购置变频器的时候都会有变频器说明书.如果没有的话,您可以上您所购置的品牌的网站上去下载.变频器说明书上面的内容相当详细,包括产品介绍、工作原理、安装调试等
