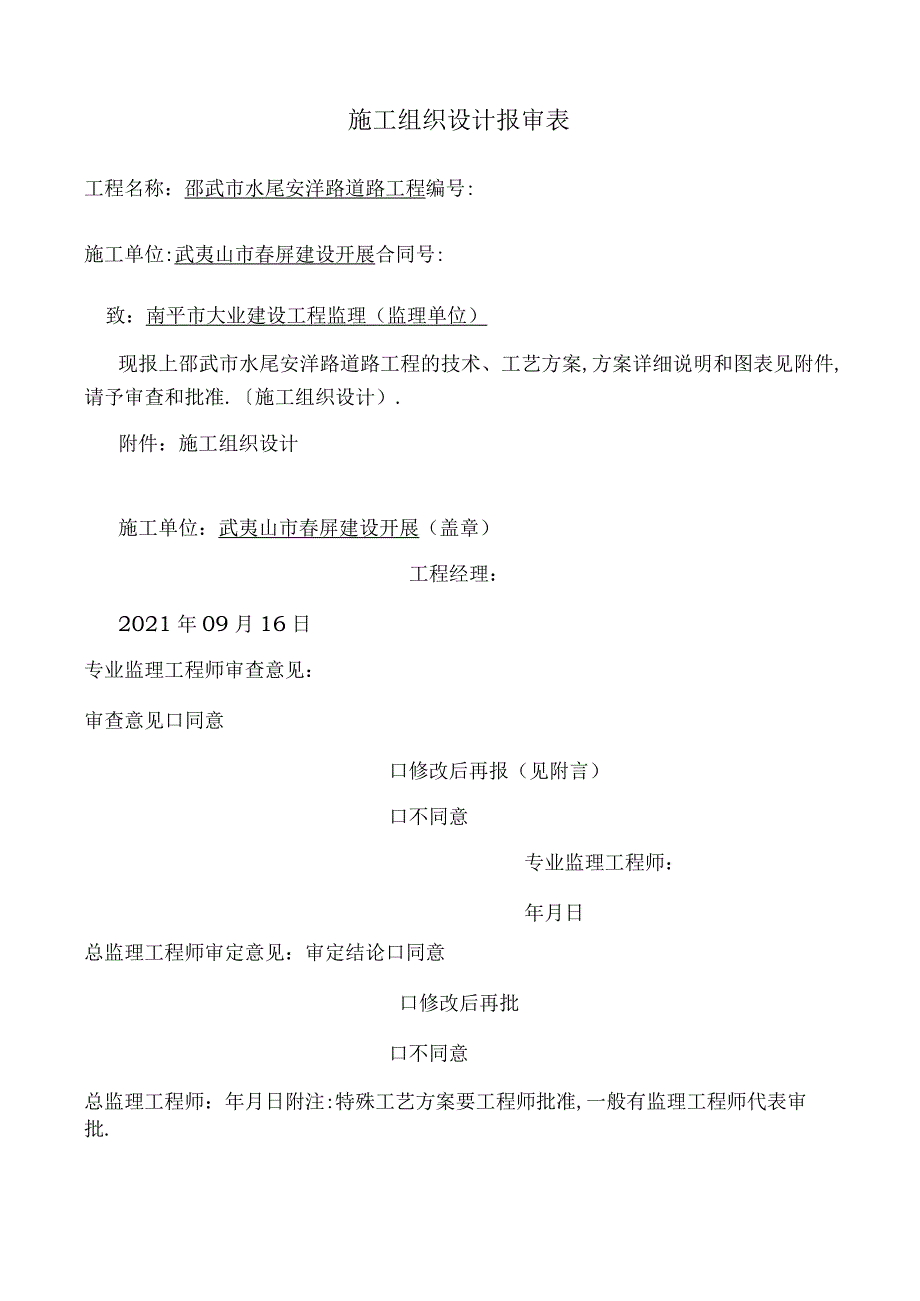

1、施工组织设计报审表工程名称：邵武市水尾安洋路道路工程编号:施工单位:武夷山市春屏建设开展合同号:致：南平市大业建设工程监理（监理单位）现报上邵武市水尾安洋路道路工程的技术、工艺方案,方案详细说明和图表见附件,请予审查和批准.施工组织设计）.附件：施工组织设计施工单位：武夷山市春屏建设开展（盖章）工程经理：2021年09月16日专业监理工程师审查意见：审查意见口同意口修改后再报（见附言）口不同意专业监理工程师：年月日总监理工程师审定意见：审定结论口同意口修改后再批口不同意总监理工程师：年月日附注:特殊工艺方案要工程师批准,一般有监理工程师代表审批.邵武市水尾安洋路道路工程施工组织设计工程名称程B

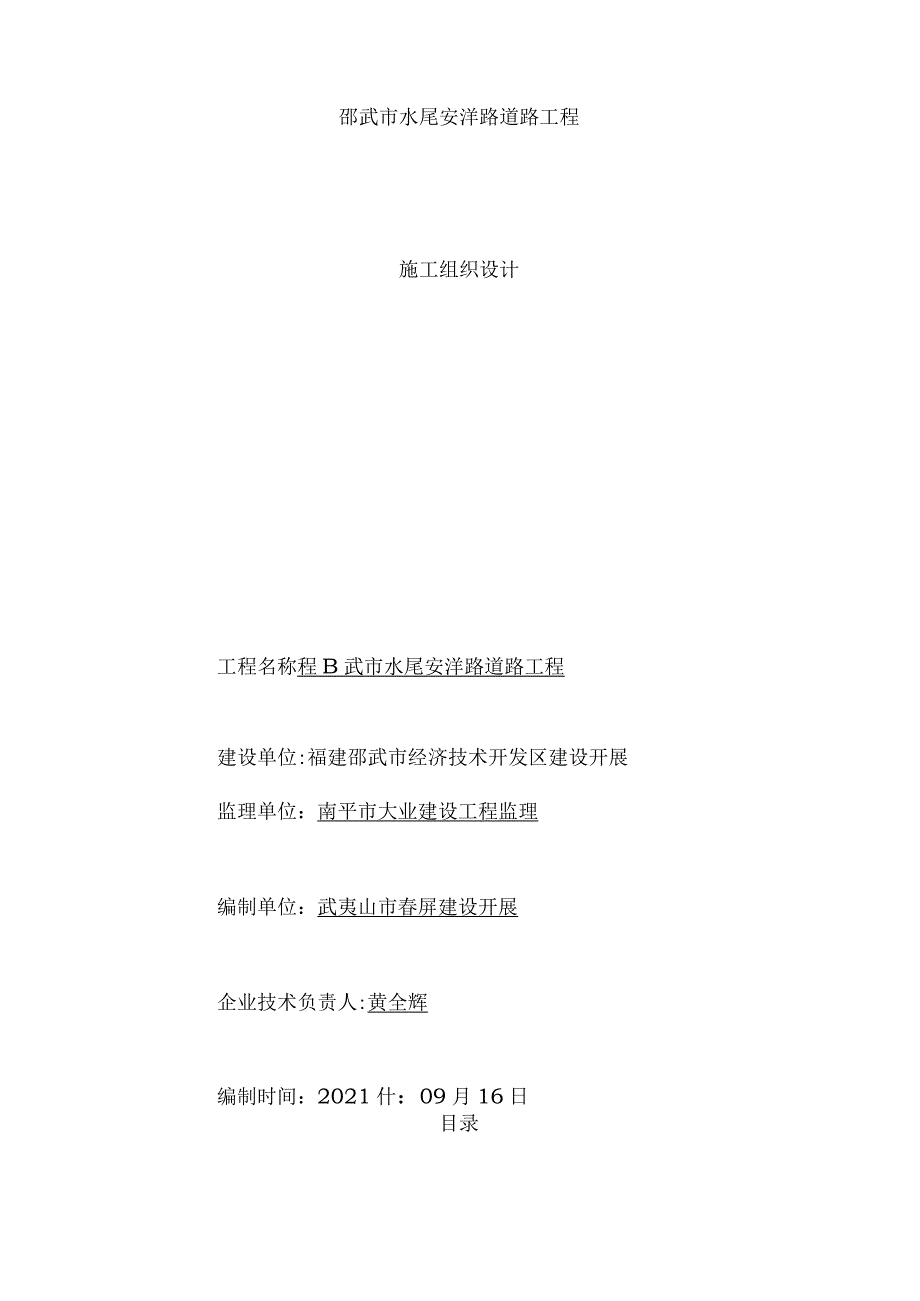

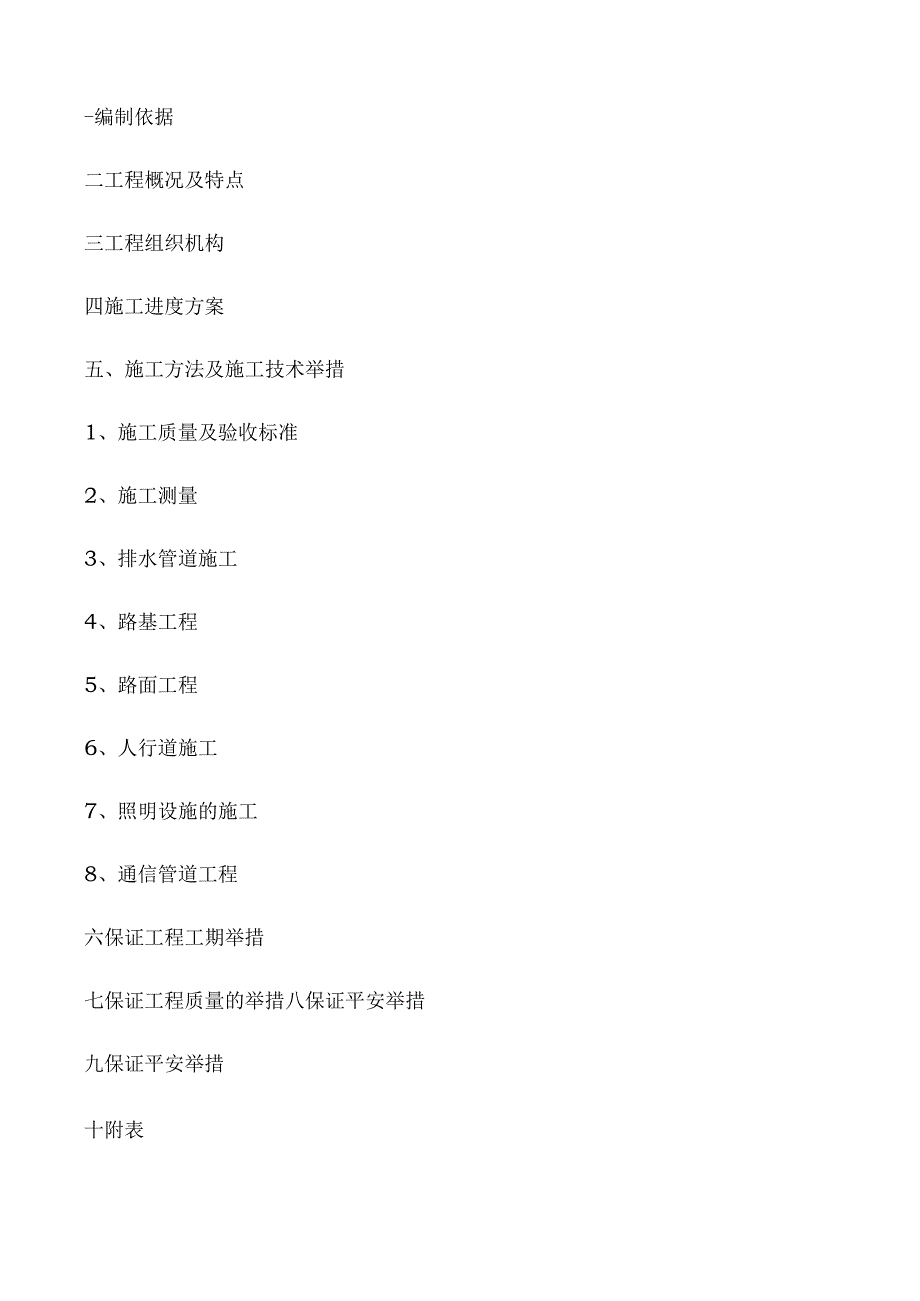

2、武市水尾安洋路道路工程建设单位:福建邵武市经济技术开发区建设开展监理单位：南平市大业建设工程监理编制单位：武夷山市春屏建设开展企业技术负责人:黄全辉编制时间：2021什：09月16日目录-编制依据二工程概况及特点三工程组织机构四施工进度方案五、施工方法及施工技术举措1、施工质量及验收标准2、施工测量3、排水管道施工4、路基工程5、路面工程6、人行道施工7、照明设施的施工8、通信管道工程六保证工程工期举措七保证工程质量的举措八保证平安举措九保证平安举措十附表一、编制依据1、建设单位提供的?邵武市水尾安洋路道路工程招标文件?和西北综合勘察设计院的邵武市水尾安洋路道路工程施工图,及有关的标准图集.2
3、、组织踏堪现场所了解的情况和疑难答疑书面内容.3、现行的国家有关技术标准和施工验收标准，以及福建省颁发的?施工技术操作规程?、？市政工程质量检验评定标准?和?市政工程施工及验收规程?.4我们施工同类型工程工程的施工技术和施工经验.二、工程概况及特点1、工程概况邵武市水尾安洋路道路工程是邵武市经济开发区内链接205省道改线及316国道的重要交通性干道,是园区内对外的重要枢纽；西起安平电站，东至水尾大桥,全长0.434km,规划道路红线宽度26m.建设单位是福建邵武市经济技术开发区建设开展;监理单位是南平市大业建设工程监理;施工单位是武夷山市春屏建设开展.邵武市水尾安洋路技术标准：（1）道路等级：
4、城市主干道；（2）计算行速度、=60111/11乂3）道路标准宽度:26111；（4）路面等级工40碎路面；（5）设计年限：15年；（6）设计荷载:路面一标准轴载BZZ-Io0,地下构筑物采用一城-A级荷载；（7）设计洪水频率:城市内涝限制水位（二十年一遇）；（8）路线交叉:平面交叉；（9）抗震设防烈度：6度,设计根本地震加速度0.05g；.本合同工程路段为：K3+465.269-K3+900里程桩号，总长434.731m.道路路幅26m,横断面布置为5.0m（人行道）+8.Om机动车道）+8.0m（机动车道）+5.0m（人行道）.本合同工程机动车道结构层为：20Cm砂砾石垫层、20cm5%水
5、泥稳定砂砾、26cm抗弯拉强度大于5.0MpaC40碎面层.本合同工程人行道结构层：15Cm砂砾石垫层、15Cm透水性C15碎、20*10*5cm透水砖面层.本合同工程雨水排水主管道为31500mm、3500mm、340Omm三种，管道接口为承插式钢筋碎管水泥砂浆接口；道路路面排水支管为3300一种，管道接口为承插式碎管水泥砂浆接口.雨水主管道埋设深度1.9m3.4m,雨水检查井16座,雨水进水井28座,根底均采用120。沟管基座,C15碎.管顶300以下回填砂,管顶300以上素土回填.本合同工程污水管道为3300、3400S2级口口双壁波纹管,管道接口为橡胶圈接口.污水管道埋深度1.8111
6、2.5111,污水检查井14座,管顶500以下回填砂,管顶500以上素土回填.本工程施工范围包括道路工程、人行道工程、排水工程三局部内容.工期要求：2021年09月20日一2021年Ol月20日，有效工期120天.质量标准：合格.工程造价：元.2、工程特点由于本工程是新建工程,因此本工程的施工范围内沿线地面标高起伏于199.204200.713m,穿越大片菜地、农田.主要工程实物量见下表.表一主要工程实物量序号工程名称规格材料单位数量备注1污水管3300HDPEm812污水管3400HDPEm4443雨水管3300碎管m236.04雨水管3400钢筋碎管m90.05雨水管3500钢筋碎管m16
7、8.06雨水管31500钢筋碎管m2127污水检查井砖砌座14.08雨水检查井砖砌座10.09雨水进水井破砌座19.010管道挖方m35725.3511道路挖方m38254.9712道路填方r11311368.6213砂砾石垫层20cmm27651.2714水泥稳定层20cmm27303.4815佐路面26cmm?6955.7016道牙40*20cm花冈石m763.7517道牙10*15cmHt=kU-花冈石m732.5818树池15*15cm花岗岩m460.019人行道透水砖200*100*50In22672.26三、工程组织结构1.工程组织机构工程经理部（庄蓉蓉）工程技术负责人（庄蓉蓉）材
8、料部门施工技术部门财务部门材料员皓八代晖测量员员国平1一施工员馀代钦管道班组钢筋班组2.工程部人员组成工程经理部人员组成工程名私K：邵武市水尾安洋路道路工程序号姓名职务岗位证书号在工程中拟担任的工作1庄蓉蓉闽2351工程经理2庄蓉蓉闽特C709-0022工程技术负责人3陈代钦GD100822现场施工负责人4王国平GA420537现场质量检查5徐凯飞GA516528现场平安检查6詹兰妹南建试2021-0523材料试验检测7黄代晖GA303879资料收集及材料治理附:工程部组成人员资质证书复印件或职称证三、施工总平面图布置1、施工临时道路利用老路,施工总平面图中不考虑临时道路.2、采用空调集装箱式
9、工具房四个,用于现场办公及小型工具堆放.每个工具房为2.4X6=14.4m257.6i2,占地80m2.工具房摆放在施工区域规划红线范围内.施工人员住房就近租用村民房屋.3、管道施工采用活动搅拌站.待排水管道施工完毕后,在沿线适当位置设一个相对固定的搅拌站,用于拌制砂浆和零星碎.4、在道路的北侧、南侧各施工一条IoOo（宽）XlooO150Omm（深）的临时排水沟.5、施工用电采用200KVA的开关箱一只，再设分箱到施工点.施工用水采用050PVC管.四、施工进度方案1总体施工部署1.l合同签定后,施工人员、施工机械、施工材料首先进场,搭设施工临时设施，提出工程备料方案.1.2 为了保证在施工
10、期间过往车辆通行,施工采用全幅路面施工.1.3 开工令下达后,首先施工临时排水沟，同时去除设计道路施工范围内的表面耕植土及鱼塘或水田的淤泥并按设计换填.1.4 各工序的施工顺序如下:道路施工工序流程图2、施工方案安排影响本工程的关键施工工程是地下排水管线，因此施工的重点是抓地下排水管线施工,从机械设备、材料、劳动力都要作好充分的准备工作,保证地下管线施工的施工质量和施工工期.为后续工序按时施工创造条件.劳动力方案见附表一；机械方案见附表二；施工进度方案见附图三：？邵武市城南新区主干道工程(K1+380-K1+610.81)施工进度方案?.五、施工方法及施工技术举措1、施工质量及验收标准：市政工
11、程施工及验收规程(CJJ90-01、03)；给排水管道施工及验收标准(GB50268-97).2、施工测量2.1 施工前由设计院进行技术交底,熟悉图纸,会同勘测设计部门到现场交接中线限制桩和水准点,并对限制桩进行复核和加以保护(100XloO预制碎桩，涂刷红白相间的油漆,打四根).2.2 道路中线桩桩距直线段设为20m,曲线段设为10m,竖曲线起点和地形变化必须加桩.2.3 临时水准点设置距离为15Om左右,本标段设置八个点.2.4 所有的测量桩位均应由我公司质量监督处复测,在施工期间做到每10天对测量标志进行一次复测.3、雨水管道施工3.1、 沟槽土方开挖之前,必须先弄清及施工相关的地下情况
12、,此段因属新建，故一般来讲不涉及已建管道、建筑物.开挖前,对其平面位置和高程及施工图或有关资料提供的位置和高程校对，当不符时,及时通知有关人员变更、调整.3.2、 本工程沟槽采用履带式单斗挖掘机(Lom3)开挖沟槽,开挖管道的沟槽断面要按设计综合考虑,开挖前,应向寄械司机详细交底:挖槽断面、堆土位置、及施工技术、平安要求,并应指定专人及司机配合,其配合人员应熟悉机械挖土有关平安操作规程,并应及时测量槽底高程和宽度,预防超挖.严禁扰动或超挖槽底土壤,且槽底不得受水浸泡.机械挖土至基底设计标高以上预留30cm,待在管基施工的同时用人工挖除,万一基底土壤已扰动或超挖,必须予以夯填碎石并找平.3.3、
13、 槽坑开挖至设计标高后，要对槽坑底土质取样,符合要求前方可进行下道工序.遇地质不良时,应及设计部门联系,对根底进行改善处理,保证施工质量.3.4、 材料：水泥宜采用普通硅酸盐水泥，出厂期不得超过三个月，砂、石子、砂砾石须符合要求,钢筋碎管身不得有残缺,接口完整.3.5、 模板：宜采用木模,模板支撑每隔0.7-LOm小方木条加固,第一次支模为略高于90度根底高度.一般模板内侧用支杆临时支撑,外侧钉钢钎.立模后要检查模板顶面高度是否及设计标高相符.3.6、 垫层：砂砾石垫层宜采用人工铺设,选用符合要求的天然级配砂砾.碎垫层由试验室配制配合比,机械振动夯实,平基顶高程不能高于设计高程.碎垫层浇捣后保
14、护24小时无水浸泡.3.7、 拆模：碎垫层凝固前方可拆模,拆模时不得将淤泥及基地杂物带至垫层上，以免影响基枕及垫层的衔接.3.8、 装管：平基碎强度到达5MPa以上时,方可直接下管.采用人机配合下管，管在运输过程中,应采取举措,预防钢筋碎管产生裂缝及破损,也要注意平安，尽量预防人位于管下.安装时可在平基面上弹线设置中央线,管道顺直,必须垫稳,接缝平整.3.9、 管座：管道接口埋设后,浇捣管座,浇筑前,平基应凿毛或刷毛,并冲洗干净,对管及平基接触局部,用同强度等级硅中的软灰先填捣密实.浇筑碎中，应两侧同时进行，预防管错位.管基要振捣夯实.3.10、 拆管座模板：碎强度到达一定程度时,可撤除模板.拆模时要尽量减少材料的损伤,并使新浇灌管基不受损坏.3.11、
