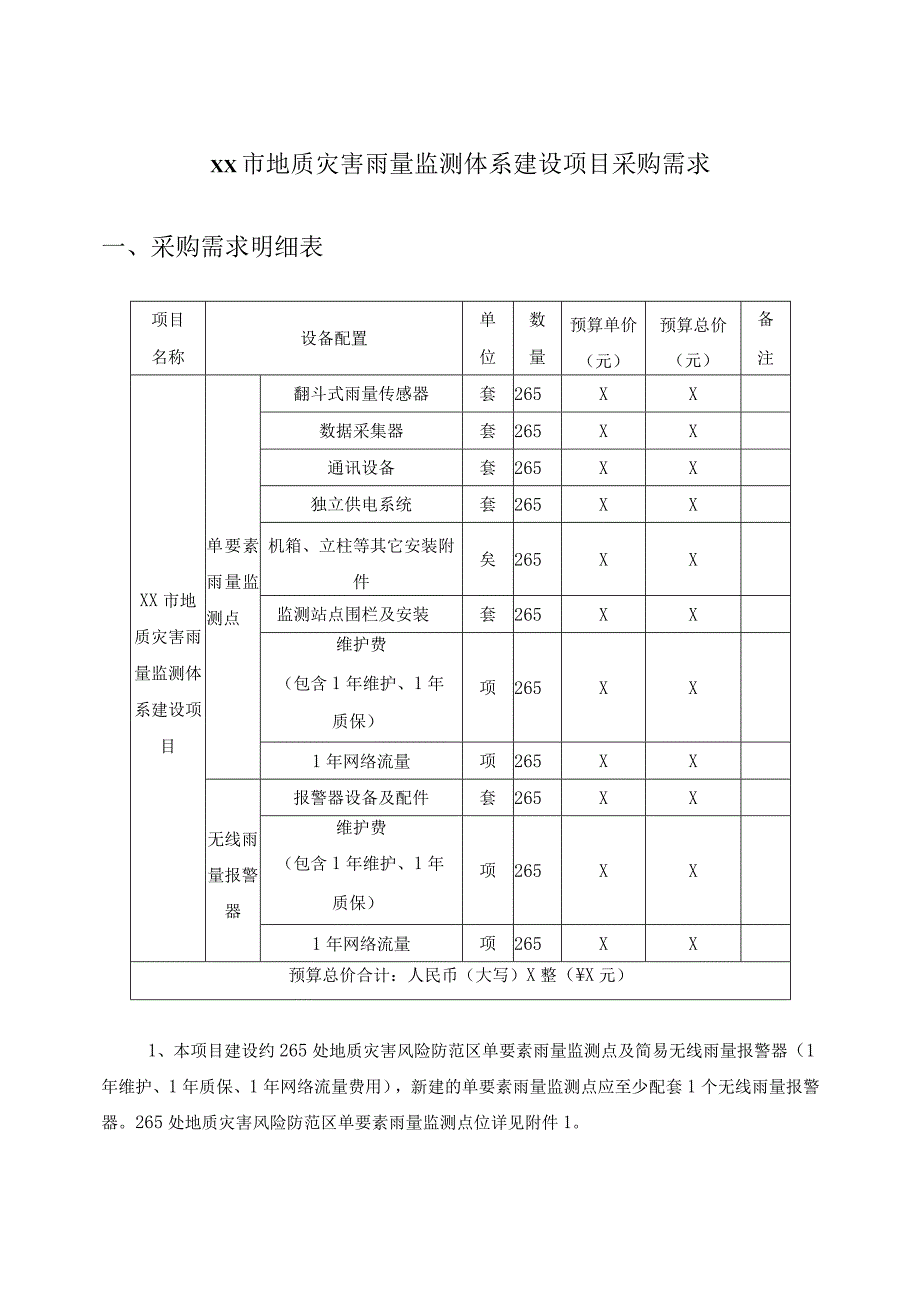

1、XX市地质灾害雨量监测体系建设项目采购需求一、采购需求明细表项目名称设备配置单位数量预算单价（元）预算总价（元）备注XX市地质灾害雨量监测体系建设项目单要素雨量监测点翻斗式雨量传感器套265XX数据采集器套265XX通讯设备套265XX独立供电系统套265XX机箱、立柱等其它安装附件矣265XX监测站点围栏及安装套265XX维护费（包含1年维护、1年质保）项265XX1年网络流量项265XX无线雨量报警器报警器设备及配件套265XX维护费（包含1年维护、1年质保）项265XX1年网络流量项265XX预算总价合计：人民币（大写）X整（X元）1、本项目建设约265处地质灾害风险防范区单要素雨量监测

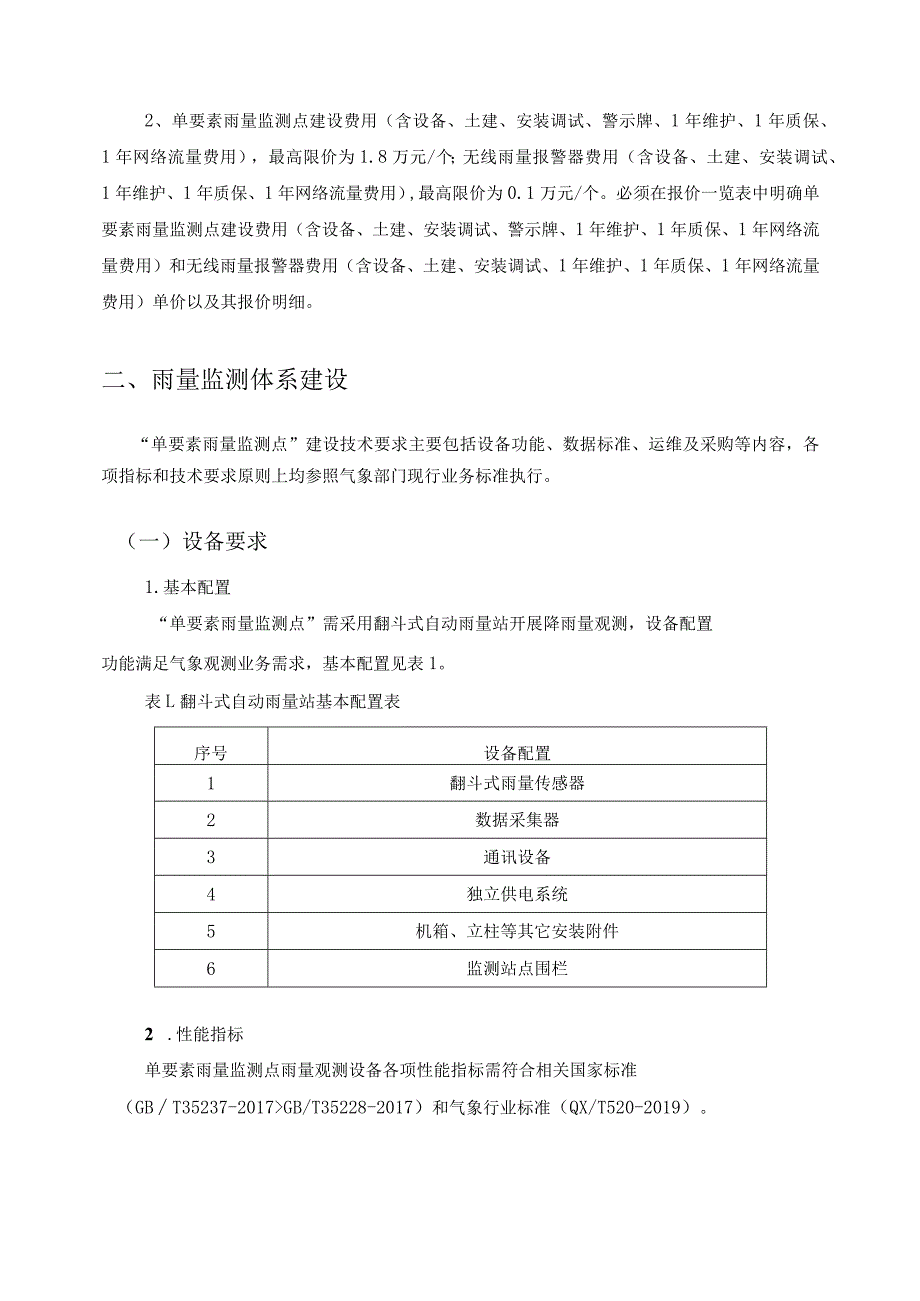

2、点及简易无线雨量报警器（1年维护、1年质保、1年网络流量费用），新建的单要素雨量监测点应至少配套1个无线雨量报警器。265处地质灾害风险防范区单要素雨量监测点位详见附件1。2、单要素雨量监测点建设费用（含设备、土建、安装调试、警示牌、1年维护、1年质保、1年网络流量费用），最高限价为1.8万元/个；无线雨量报警器费用（含设备、土建、安装调试、1年维护、1年质保、1年网络流量费用）,最高限价为0.1万元/个。必须在报价一览表中明确单要素雨量监测点建设费用（含设备、土建、安装调试、警示牌、1年维护、1年质保、1年网络流量费用）和无线雨量报警器费用（含设备、土建、安装调试、1年维护、1年质保、1年网
3、络流量费用）单价以及其报价明细。二、雨量监测体系建设“单要素雨量监测点”建设技术要求主要包括设备功能、数据标准、运维及采购等内容，各项指标和技术要求原则上均参照气象部门现行业务标准执行。（一）设备要求1.基本配置“单要素雨量监测点”需采用翻斗式自动雨量站开展降雨量观测，设备配置功能满足气象观测业务需求，基本配置见表1。表L翻斗式自动雨量站基本配置表序号设备配置1翻斗式雨量传感器2数据采集器3通讯设备4独立供电系统5机箱、立柱等其它安装附件6监测站点围栏2 .性能指标单要素雨量监测点雨量观测设备各项性能指标需符合相关国家标准（GBT35237-2017GB/T35228-2017）和气象行业标准

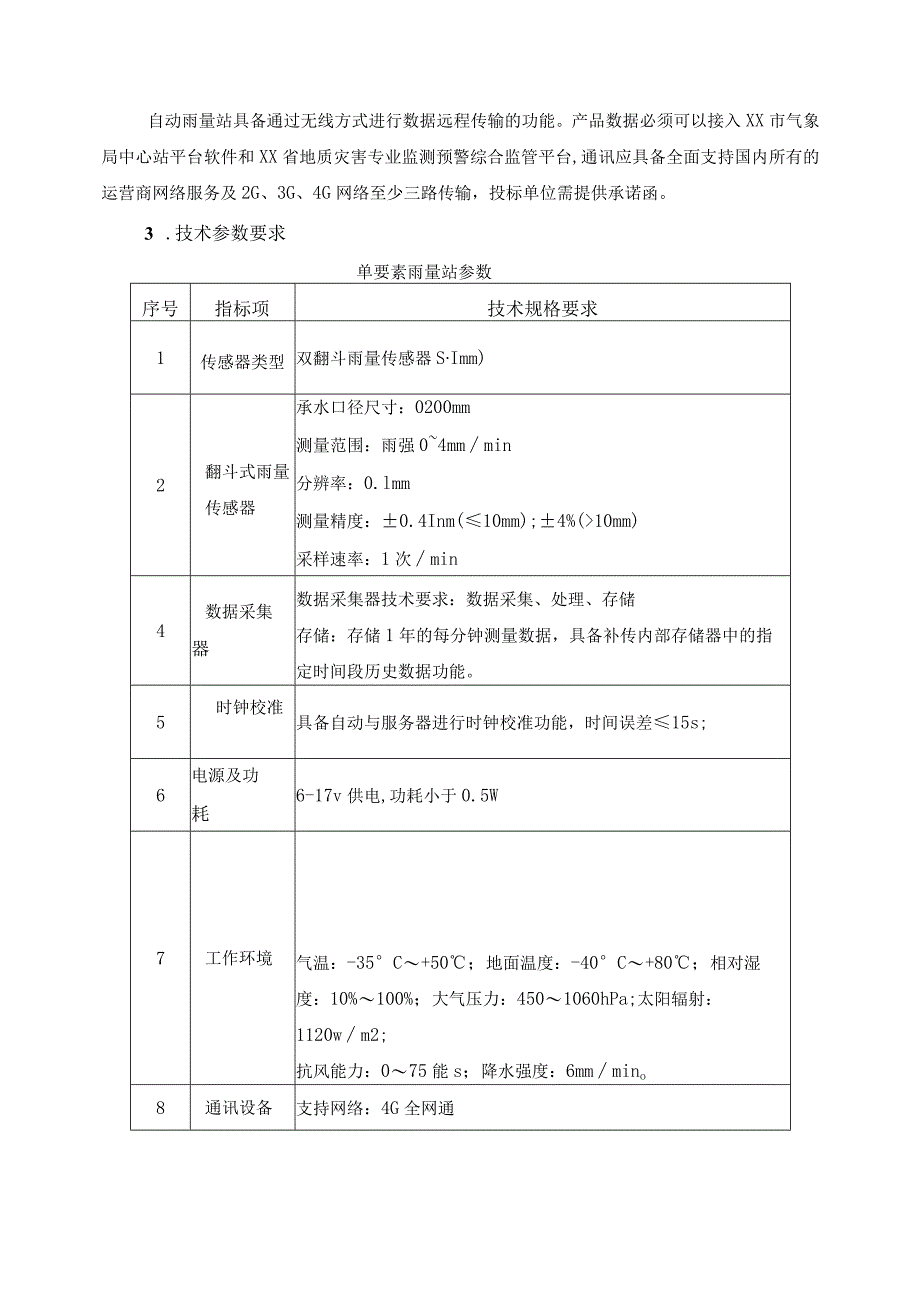

4、（QX/T520-2019）。自动雨量站具备通过无线方式进行数据远程传输的功能。产品数据必须可以接入XX市气象局中心站平台软件和XX省地质灾害专业监测预警综合监管平台,通讯应具备全面支持国内所有的运营商网络服务及2G、3G、4G网络至少三路传输，投标单位需提供承诺函。3 .技术参数要求单要素雨量站参数序号指标项技术规格要求1传感器类型双翻斗雨量传感器SImm)2翻斗式雨量传感器承水口径尺寸：0200mm测量范围：雨强04mmmin分辨率：0.lmm测量精度：0.4Inm(10mm);4%(10mm)采样速率：1次min4数据采集器数据采集器技术要求：数据采集、处理、存储存储：存储1年的每分钟测
5、量数据，具备补传内部存储器中的指定时间段历史数据功能。5时钟校准具备自动与服务器进行时钟校准功能，时间误差15s;6电源及功耗6-17v供电,功耗小于0.5W7工作环境气温：-35C+50；地面温度：-40C+80；相对湿度：10%100%；大气压力：4501060hPa;太阳辐射：1120wm2;抗风能力：075能s；降水强度：6mmmino8通讯设备支持网络：4G全网通SIM卡：物联卡/数据卡串行数据口：RS-232串行数据速率：标准300115200bps基本功能：内嵌TCP/IP、UDP/IP协议栈，透明数据传输及协议转换，提供串口RS232、RS485接口，支持运营商的APN或VPD
6、N专网，支持点到点、中心到多点的对等数据传输，内置软、硬看门狗，设备加电自动上线，能够实现远程重启功能；自动监测联网状态，掉线后1分钟内自动重拨上网，数据中心服务器、短信远程参数配置，支持至少3个数据中心同时通信，支持远程升级的断点续传功能；支持云管理平台，采用防盗天线。9供电系统雨量观测设备需满足蓄电池供电或市电供电要求，太阳能供电的蓄电池容量必须保证翻斗式自动雨量站能在脱离辅助电源的条件下连续工作7天。10平均故障间隔时间可靠性：平均无故障时间：23000小时；可维修性：平均维修时间（MTTR）：W40分钟；稳定性：一年内测量值飘移小于最大测量误差要求。11立杆和支架要求监测站支架由主立杆
7、、传感器等支架组合、基座和连接件组成，立杆高度L5米，材质主要为不锈钢、镀锌钢材，立柱直径不小于60mmO12机箱机箱要求为不锈钢材质，配有防水及遮阳罩，具有散热、密封、防尘等功能。进出机箱的所有电源线、信号线等必须从机箱背面直接进入立杆金属管内，接口密封良好，达到防水、防尘的要求。机箱须装有锁定装置，配有防盗锁具，具有防盗、防破坏能力。机箱要求悬挂在主支撑杆上，从机箱内部用紧固螺栓与立杆固定，实现安全防盗。13线缆布设监测站线缆布设的基本要求是从外表上看不到电源线和信要求号线。所有线缆从支架、立杆、机箱等金属管内布线，达到隐蔽、保护、美观、防盗割等效果。14防雷性能传感器通道防雷、通讯系统防
8、雷、电源系统防雷、设备整体防雷，需符合中国气象局自动站防雷标准。15监测站点围栏材质：塑钢材质尺寸21.Om*1.0m*1.2m无线雨量报警器参数最大计时误差ls/d数据存储容量周期NI年音频功率2W报警音时长220s报警级别三级报警重复间隔3min供电参数采用交流直流双电源，停电自动切换；交流电参数：AC100-240V,5060Hz;直流电参数：锂电池3.7V800mAh,适配器DC5V/2A通信方式支持无线组网（包含LORA等）和GSM/GPRS（投标文件中需提供第三方检测报告）工作温度-IO0C-50,工作湿度：90%(40)显示方式局亮LED显不预警记录回传支持多跳传输支持新建的单要
9、素雨量监测点应至少配套1个无线雨量报警器，报警器放在受威胁居民家里或者村委会。项目承担单位负责实现单要素雨量监测点雨量数据传输、报警器报警功能。报警器可以关联多个站点。4 .数据采集器技术要求数据采集器是自动雨量站的核心，由硬件和嵌入式软件组成。硬件包含高性能的嵌入式处理器、高精度的A/D电路、高精度的实时时钟电路、大容量的程序和数据存储器、传感器接口、通信接口、监测电路、指示灯等。功能要求：a.数据采集对传感器按预定的采样频率进行扫描和将获得的电信号转换成微控制器可读信号，得到气象变量测量值序列；对气象变量测量值进行转换，使传感器输出的电信号转换成气象单位量，得到采样瞬时值。b.数据处理根据
10、气象要素采样值,计算出气象观测需要的统计量，如一个小时内的极值、滑动平均、算数平均值以及累计量等；由采集器生成气象值（分钟）数据、小时正点数据和监控数据，并写入存储器。c.数据存储数据采集器存储7天的瞬时气象（分钟）值、1月的正点气象要素值等。数据存储可以使用循环式存储器结构，即允许最新的数据覆盖旧数据。采集器内部的数据存储器容量应留有50%的余量。采集器内部的数据存贮器应具备掉电保存功能。d.数据传输自动雨量站应具备通过无线方式或串口直连方式进行数据传输的功能。通过微机终端实现远程通信传输的功能在业务软件中实现。5 .报警器功能要求接入关联雨量站读取数据触发报警功能；具有雨量数据接收显示功能
11、；具有降雨信息、时间、电源状态、通信状态等显示功能；具有超预警指标自动报警功能，支持语音、闪光、警笛、数据显示多种报警方式；具有人工校时功能；具有串口参数配置与查询功能；具有按键消警功能；支持不同阈值雨量报警语音提示；具有图形化报警标识；太阳能供电的蓄电池容量必须保证报警器能在脱离辅助电源的条件下连续工作7天。6 .立杆要求雨量立杆高度至少1.5米，雨量筒安装在立杆顶端；报警器安装高度2米2.5米；杆的参数要求：防腐；（一）数据标准雨量观测数据采集（包括计算和质控）、存储及传输等需符合相关国家标准（GBT35237-2017）o雨量观测数据能通过蜂窝网络实现24小时逐分钟实时上传。雨量观测设备
12、采集器的校时、参数设置等技术功能需符合行业技术标准。（三）运维标准雨量观测设备日常巡检维护和故障维修需符合气象行业标准（QX/T465-2018）,同时符合XX省气象业务主管部门和XX市气象业务主管部门要求。（四）采购要求1 .投标设备须为国产设备。2 .投标的自动气象站产品需具备中国气象局颁发的气象专用技术装备使用许可证。（此项为招标实质性条款，否则视为无效标。）（五）选址要求：1 .雨量站：（1）雨量监测站探测环境应符合气象探测环境保护规范地面气象观测站（国家标准GB31221-2014）中有关区域气象观测站“降水”探测环境的要求，即“障碍物与传感器的水平距离大于障碍物与传感器的高度差”。
13、（2）雨量监测站选址应最大程度保证观测设备的安全稳固和便于维护，避免建在地基不稳、坡度陡峭或易被水淹没等区域。（3）对于使用太阳能供电的雨量监测站，站点位置要确保有足够的光照时间，保证设备正常运行。（4）距离风险防范区200米内已有雨量站的无需再建新的雨量站。（5）尽量选择交通方便的地方，便于后期维护，降低维护成本。2 .无线雨量报警器根据现场情况确定无线雨量报警器安装地点及安装方式（优先考虑风险防范区村民家中或村委）。（六）其它未尽事项参照气象行业相关技术标准执行。三、商务要求（一）设备出厂设备必须符合招标文件（包括补充更正，如有）的技术要求和配置；必须是国内相应制造厂商生产并提供的原装合格
14、产品；必须是2023年7月1日以后新生产的、未使用过的、并且是完全符合本次招标文件（包括补充更正，如有）中采购货物要求所规定的技术参数和质量要求。1 .保证所提供产品的数量、质量。2 .出厂前要经买方人员严格测试和检查，确保设备长期稳定、可靠地运行。（二）工期要求、包装和运输要求1.合同签订生效之日起，在2024年3月31日之前完成全部建设内容，设备经过1个月试运行期，达到合同要求时，可进行最终验收。在试运行期间，由于设备质量等造成某些指标达不到要求，允许供应商更换或进行修复，但试运行期另加1个月。3 .供应商须在合同约定日期内将设备运到采购单位指定的地点，运费由供应商承担。4 .设备的精密部件要用木箱包装，箱内应有填充物，以防振动。箱外要有防水、朝上标记或“小心轻放”字样。一般不易损坏的零部件可用纸箱或其它方式包装。如因供应商包装不当等原因造成损坏和丢失，应由供应商负责免费修复或补缺，因此而拖延的工期，按照延迟发货对待。（三）安装调试要求1 .设备安装由供应商负责。2 .设备安装调试过程中，供应商应作详细检验记录。安装调试结果应该符合有关标准的要求。检验记录应提供给采购单位。3 .在系统设备安装和调试期间，采购
