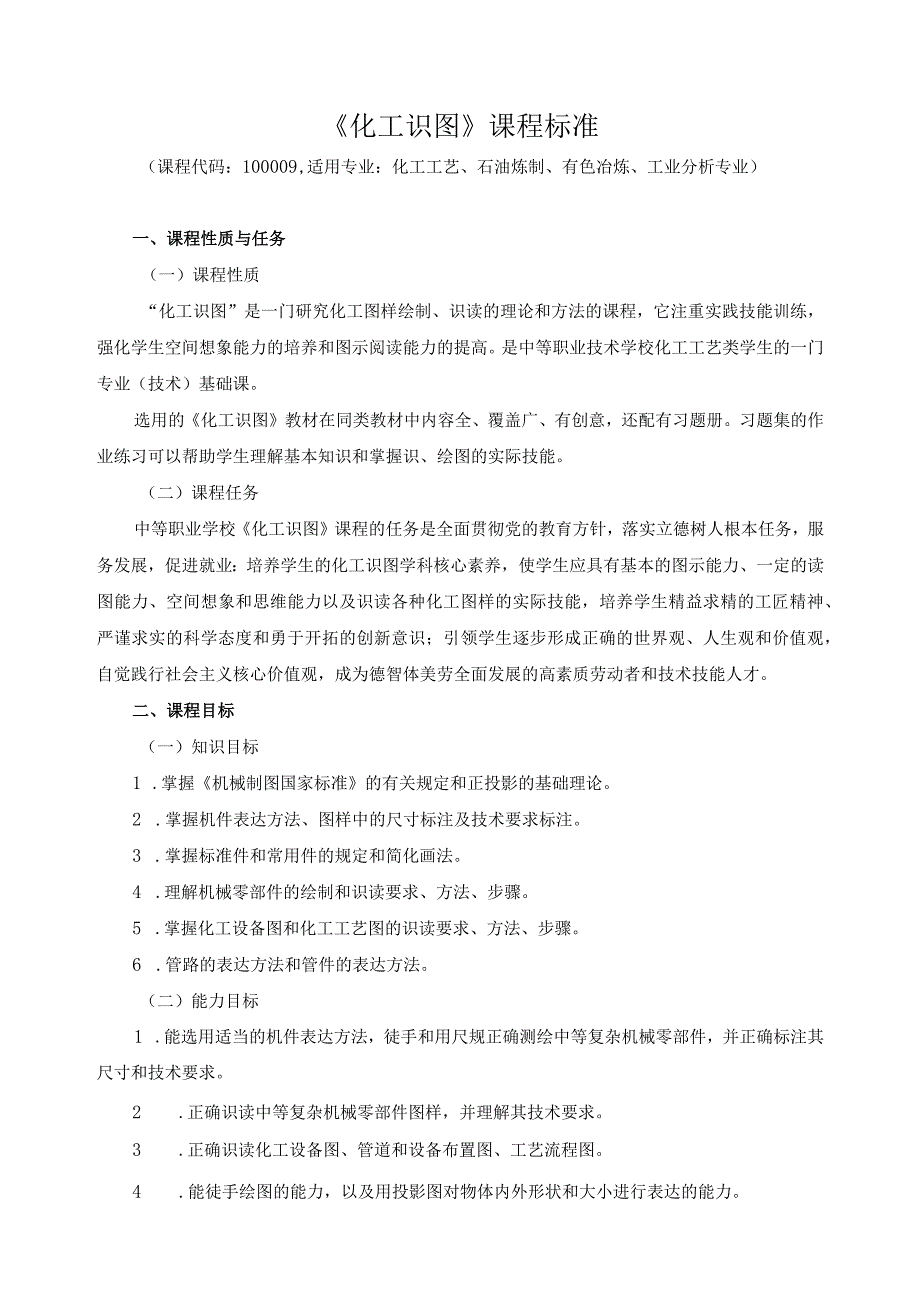

《化工识图》课程标准.docx_第1页
第1页 / 共10页

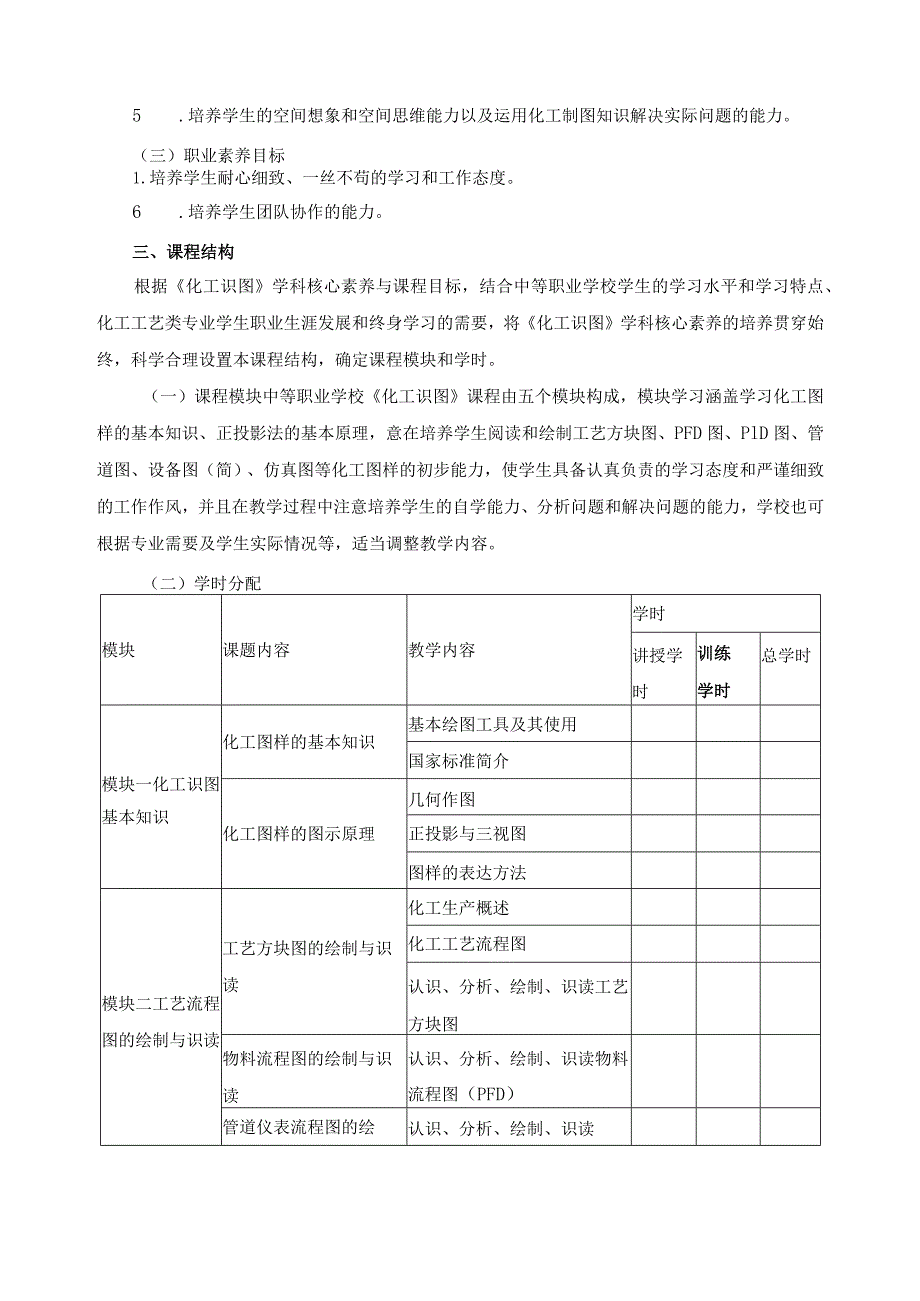

《化工识图》课程标准.docx_第2页
第2页 / 共10页

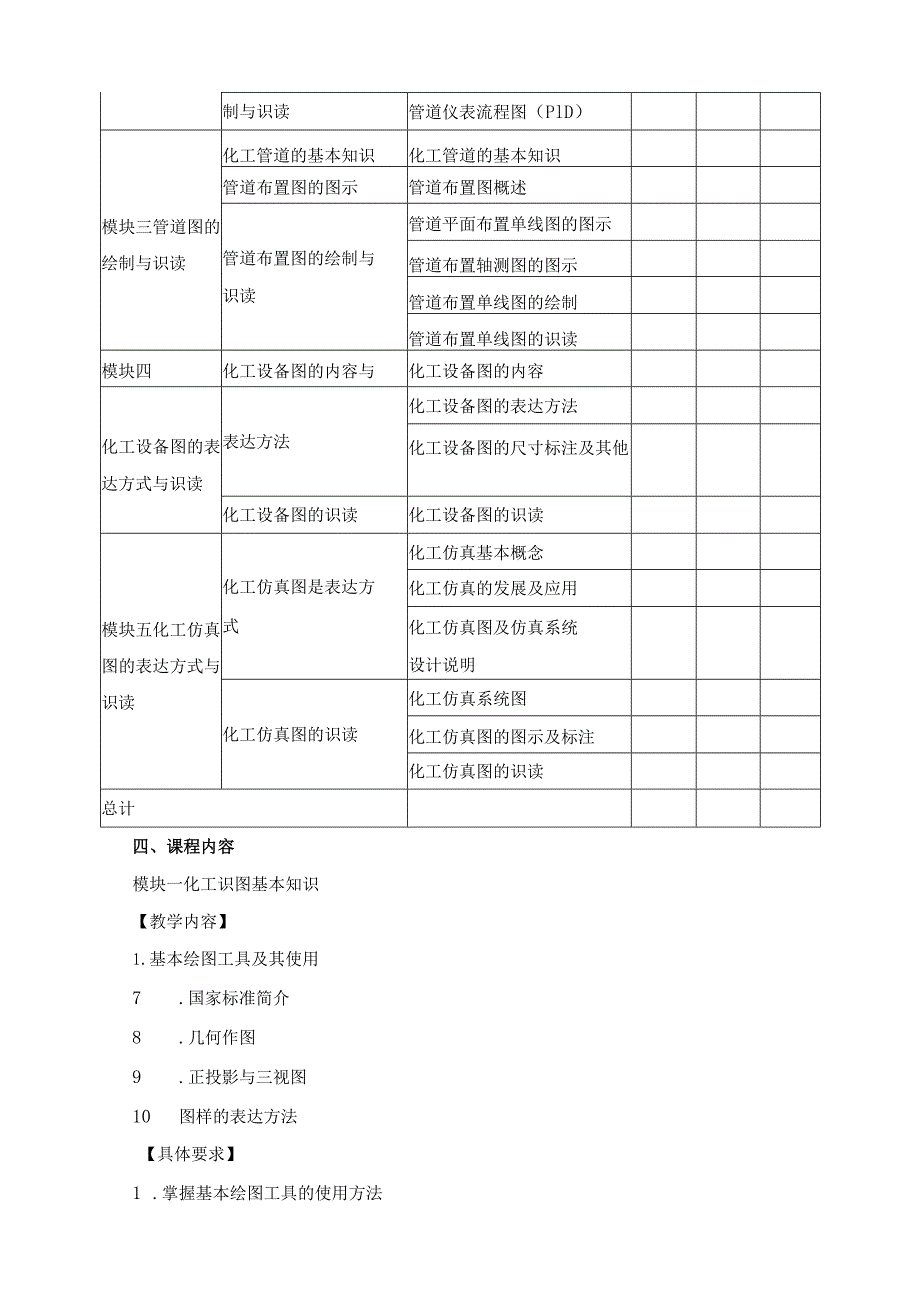

《化工识图》课程标准.docx_第3页
第3页 / 共10页
《化工识图》课程标准.docx_第4页
第4页 / 共10页
《化工识图》课程标准.docx_第5页
第5页 / 共10页
《化工识图》课程标准.docx_第6页
第6页 / 共10页
《化工识图》课程标准.docx_第7页
第7页 / 共10页
《化工识图》课程标准.docx_第8页
第8页 / 共10页
《化工识图》课程标准.docx_第9页
第9页 / 共10页
《化工识图》课程标准.docx_第10页
第10页 / 共10页
亲,该文档总共10页,全部预览完了,如果喜欢就下载吧!
资源描述

《《化工识图》课程标准.docx》由会员分享,可在线阅读,更多相关《《化工识图》课程标准.docx(10页珍藏版)》请在第壹文秘上搜索。

1、化工识图课程标准(课程代码:100009,适用专业:化工工艺、石油炼制、有色冶炼、工业分析专业)一、课程性质与任务(一)课程性质“化工识图”是一门研究化工图样绘制、识读的理论和方法的课程,它注重实践技能训练,强化学生空间想象能力的培养和图示阅读能力的提高。是中等职业技术学校化工工艺类学生的一门专业(技术)基础课。选用的化工识图教材在同类教材中内容全、覆盖广、有创意,还配有习题册。习题集的作业练习可以帮助学生理解基本知识和掌握识、绘图的实际技能。(二)课程任务中等职业学校化工识图课程的任务是全面贯彻党的教育方针,落实立德树人根本任务,服务发展,促进就业:培养学生的化工识图学科核心素养,使学生应具

2、有基本的图示能力、一定的读图能力、空间想象和思维能力以及识读各种化工图样的实际技能,培养学生精益求精的工匠精神、严谨求实的科学态度和勇于开拓的创新意识;引领学生逐步形成正确的世界观、人生观和价值观,自觉践行社会主义核心价值观,成为德智体美劳全面发展的高素质劳动者和技术技能人才。二、课程目标(一)知识目标1 .掌握机械制图国家标准的有关规定和正投影的基础理论。2 .掌握机件表达方法、图样中的尺寸标注及技术要求标注。3 .掌握标准件和常用件的规定和简化画法。4 .理解机械零部件的绘制和识读要求、方法、步骤。5 .掌握化工设备图和化工工艺图的识读要求、方法、步骤。6 .管路的表达方法和管件的表达方法

3、。(二)能力目标1 .能选用适当的机件表达方法,徒手和用尺规正确测绘中等复杂机械零部件,并正确标注其尺寸和技术要求。2 .正确识读中等复杂机械零部件图样,并理解其技术要求。3 .正确识读化工设备图、管道和设备布置图、工艺流程图。4 .能徒手绘图的能力,以及用投影图对物体内外形状和大小进行表达的能力。5 .培养学生的空间想象和空间思维能力以及运用化工制图知识解决实际问题的能力。(三)职业素养目标1.培养学生耐心细致、一丝不苟的学习和工作态度。6 .培养学生团队协作的能力。三、课程结构根据化工识图学科核心素养与课程目标,结合中等职业学校学生的学习水平和学习特点、化工工艺类专业学生职业生涯发展和终身

4、学习的需要,将化工识图学科核心素养的培养贯穿始终,科学合理设置本课程结构,确定课程模块和学时。(一)课程模块中等职业学校化工识图课程由五个模块构成,模块学习涵盖学习化工图样的基本知识、正投影法的基本原理,意在培养学生阅读和绘制工艺方块图、PFD图、PlD图、管道图、设备图(简)、仿真图等化工图样的初步能力,使学生具备认真负责的学习态度和严谨细致的工作作风,并且在教学过程中注意培养学生的自学能力、分析问题和解决问题的能力,学校也可根据专业需要及学生实际情况等,适当调整教学内容。(二)学时分配模块课题内容教学内容学时讲授学时训练学时总学时模块一化工识图基本知识化工图样的基本知识基本绘图工具及其使用

5、国家标准简介化工图样的图示原理几何作图正投影与三视图图样的表达方法模块二工艺流程图的绘制与识读工艺方块图的绘制与识读化工生产概述化工工艺流程图认识、分析、绘制、识读工艺方块图物料流程图的绘制与识读认识、分析、绘制、识读物料流程图(PFD)管道仪表流程图的绘认识、分析、绘制、识读制与识读管道仪表流程图(PlD)模块三管道图的绘制与识读化工管道的基本知识化工管道的基本知识管道布置图的图示管道布置图概述管道布置图的绘制与识读管道平面布置单线图的图示管道布置轴测图的图示管道布置单线图的绘制管道布置单线图的识读模块四化工设备图的内容与化工设备图的内容化工设备图的表达方式与识读表达方法化工设备图的表达方法

6、化工设备图的尺寸标注及其他化工设备图的识读化工设备图的识读模块五化工仿真图的表达方式与识读化工仿真图是表达方式化工仿真基本概念化工仿真的发展及应用化工仿真图及仿真系统设计说明化工仿真图的识读化工仿真系统图化工仿真图的图示及标注化工仿真图的识读总计四、课程内容模块一化工识图基本知识【教学内容】1.基本绘图工具及其使用7 .国家标准简介8 .几何作图9 .正投影与三视图10 图样的表达方法【具体要求】1 .掌握基本绘图工具的使用方法2 .了解国家标准规定3 .掌握常用的几何作图方法4 .掌握物体的正投影和三视图的基本概念5 .熟练掌握三视图的图示原理,掌握基本形体的视图组合体的视图的画法,能画出简

7、单组合体的三视图模块二工艺流程图的绘制与识读【教学内容】1 .化工生产概述2 .化工工艺流程图3 .认识、分析、绘制、识读工艺方块图4 .认识、分析、绘制、识读物料流程图(PFD)5 .认识、分析、绘制、识读管道仪表流程图(PlD)【具体要求】1 .了解化工的概念及化工生产的基本过程2 .了解工艺方块图的内容和作用,掌握工艺方块图的绘制及识读方法3 .了解物料流程图的内容和作用,能识读较复杂的PFD图,掌握一般PFD图的绘制方法和步骤4 .了解管道仪表流程图的内容和作用,能识读较复杂的PID图,掌握一般PlD图的绘制方法和技巧模块三管道图的绘制与识读【教学内容】1.化工管道的基本知识5 .管道

8、布置图概述6 .管道平面布置单线图的图示7 .管道布置轴测图的图示8 .管道布置单线图的绘制9 .管道布置单线图的识读【具体要求】1 .了解化工管道的概念、组成及作用,了解阀门的分类和作用2 .了解管道布置图的基本概念、内容和作用3 .掌握平面布置单线图的图示方法及尺寸标注4 .掌握管道布置轴测图的图示原理及方法5 .了解管道布置的基本原则,掌握管道布置单线图的识读及绘制方法模块四化工设备图的表达方式与识读【教学内容】1 .化工设备图的内容2 .化工设备图的表达方法3 .化工设备图的尺寸标注及其他4 .化工设备图的识读【具体要求】1.了解化工设备的结构特点,熟悉化工设备图的内容及表达方法2.熟

9、悉识读化工设备图的基本要求和要达到的目的,掌握识读化工设备图的方法和步骤模块五化工仿真图的表达方式与识读【教学内容】1 .化工仿真基本概念2 .化工仿真的发展及应用3 .化工仿真图及仿真系统设计说明4 .化工仿真系统图5 .化工仿真图的图示及标注6 .化工仿真图的识读【具体要求】1 .了解仿真的概念及化工仿真图的表达方式,掌握化工仿真图的图示方法2 .掌握化工仿真图的识读方法和步骤五、学业质量水平(一)学业质量内涵学业质量是学生完成本课程学习后的学业成就表现。学业质量标准是以本学科核心素养及其表现水平为主要维度,结合课程内容,对学生学业成就表现的总体描述。依据不同水平学业成就表现的关键特征,学

10、业质量标准明确将学业质量划分为不同水平,并描述了不同水平学习结果的具体表现。(二)学业考核评价本课程的考核遵从“过程化、真实化、多元化”的原则,由平时成绩考核、教学任务的考核、综合测试的考核三部分组成,每一部分的考核指标中都非常注重学生学习态度,职业养成的考核,强化能力训练与培养,弱化纯理论知识考核的思想。成绩构成考核内容所占比例平时成绩到课率:课堂表现学生遵守纪律以及(IoQ课程积极参与情况教学任务考核:随堂考核与课后考核相结合,每节课(50%)显(技能考核及完成的任务上交情况,讨论问题的分析与处理,组与组之间相互讨论情况)综合测试的考核:考期末考试、对于处理问题上思路广阔(40%),具有准

11、确的方案实施的能力的同学,可以适当奖励分数。六、课程实施(一)教学要求化工识图教学要落实立德树人根本任务,以促进学生化工识图学科核心素养的形成和发展为目标,以服务发展和促进就业为导向,依据课程标准,体现职业教育特色,突出化工识图学科识读与绘图能力的特点,从学生实际出发,创设问题情境,注重实践教学,充分利用信息技术开发多种课程资源,有效提高课程教学质量。1 .明确教学目标,培养化工识图学科核心素养中等职业学校化工识图教学应发挥识图学科独特的育人功能,将立德树人贯穿于化工识图课程实施全过程,培养学生的化工识图学科核心素养。使学生知道识图是工程技术人员表达设计意图、进行工程技术交流、指导生产等必备的

12、一种基本技能;认识识图的基本规定;能使用尺规进行几何作图。了解化工设备图的内容和作用;学会化工设备图的表达方法和简化画法;了解化工设备图的读图要求,并运用读图的步骤和方法进行读图。了解化工车间设备布置图的内容和作用;学会化工车间设备布置图相关规定和标注注意事项;了解化工设备图的读图要求,并运用读图的步骤和方法阅读设备布置图。了解化工管道心置图的内容和作用;能学会化上管道布置图和管道轴测图的读图步骤和方法;掌握化工管道布置图的绘图方法和步骤。通过本门课程的学习,学生具备了基本的图示能力、一定的读图能力、空间想象和思维能力以及识读各种化工图样的实际技能,为后续课程的学习奠定基础。增强学生毕业后的工

13、作适应能力。2 .创设问题情境,培养识图、绘图的能力中等职业学校化工识图教学应注重学生发现问题和解决问题能力的培养。教师要根据教学目标,围绕特定的教学内容,创设问题情境,引导学生在情境中发现问题、解决问题,帮助学生理解识图的精髓,形成特有的识读与绘图思维方式。借助现有的实训设备条件设立真实的识图、绘图情景教学任务,所设立的问题情境应符合学生的认知规律,具有真实性、严谨性和科学性;要精心选择情境素材,让学生感知课程中的化工识图与真实工厂认识流程图的紧密关系,要体现现代教育理念,结合情境教学开展爱国主义、合作意识、环保意识、节约意识等教育。通过情境教学有效地培养学生的识图技能。3 .加强实践教学,

14、注重识图、绘图技能的训练应加强图纸识图与现场实训生产设备装置流程识读相结合的实践教学环节的运用,全面发展学生化工识图学科核心素养。教师应结合教学,在探究过程中充分体现学生的主体地位,让学生由被动地接受知识变为自主获得问题答案、由被动学习变为主动学习,教师针对学生的认知发展特点,结合教学内容,利用本校实训条件,精心设计实践活动,有效地组织和开展识图课程的实践教学。在活动中锻炼学生收集信息和处理信息的能力、发现问题和解决问题的能力;培养学生合作、分享、积极进取等良好的品质和交往能力。4 .运用信息技术,提升课堂教学的实效教师要合理运用现代信息技术,发挥其独特优势,积极开展信息化教学。通过现代信息化技术形象地展示点、线、面的投影和三视图的形成,将不可视的抽象结构、变化和现象转变为可视化的、直观的、形象的动画和视频,突破教学难点,激发学生的学习兴趣,提升教学效果。要注重信息化资源的选取和教学设计及组织。利用各种化学信息化资源平台,选择符合教学目标及教学内容要求的信息化资源;通过信息化资源与课堂教学的有机融合进行课堂教学改革,通过混合式教学、翻转课堂等教学模式引导学生自主学习;积极推广现代信息技术与实践教学的深度融合。(二)教材选用要求化学教材是贯彻党的教育方针,落实立德树人根本任务,培养德智体美劳全面发
