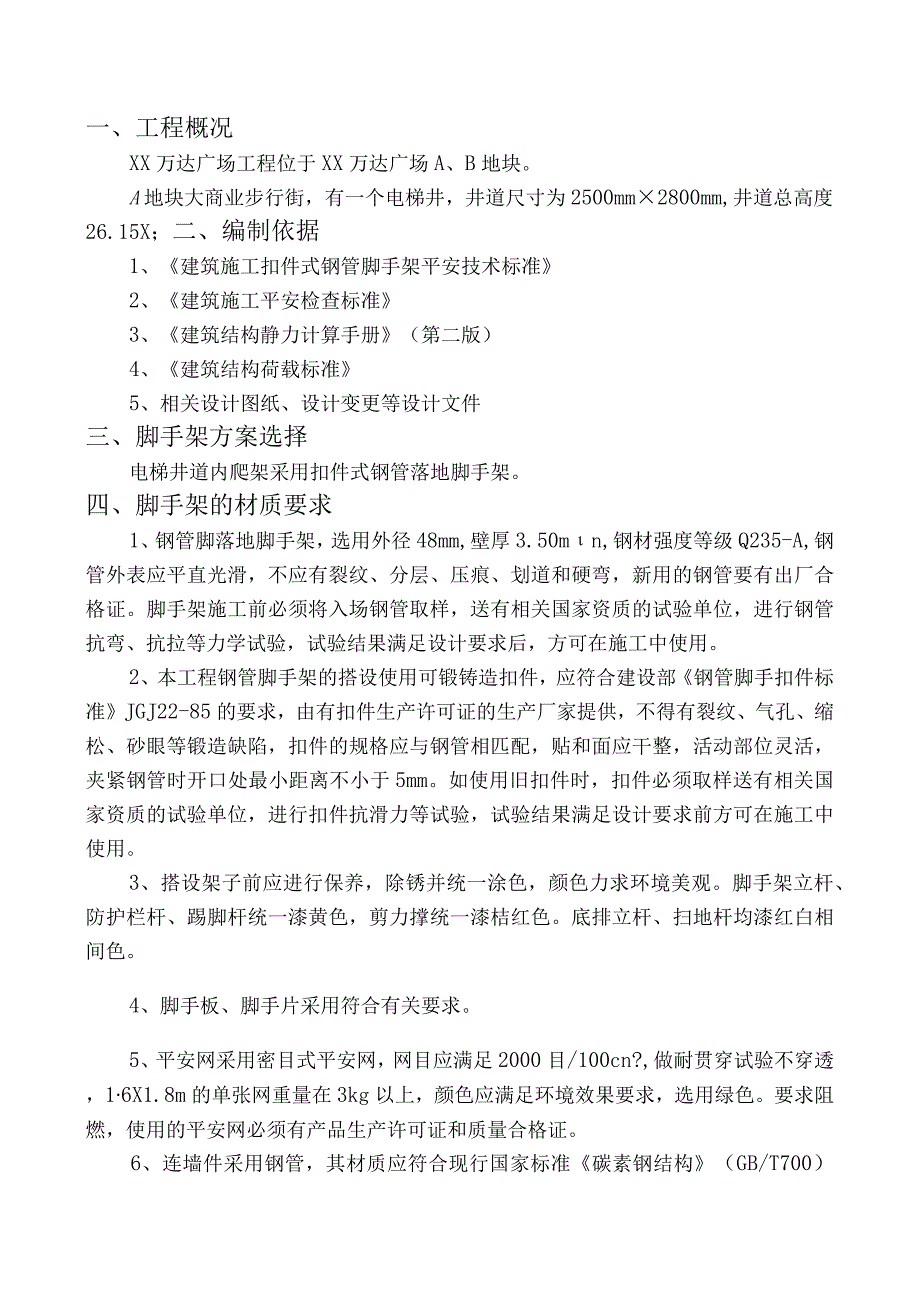

1、一、工程概况XX万达广场工程位于XX万达广场A、B地块。A地块大商业步行街，有一个电梯井，井道尺寸为2500mm2800mm,井道总高度26.15X；二、编制依据1、建筑施工扣件式钢管脚手架平安技术标准2、建筑施工平安检查标准3、建筑结构静力计算手册（第二版）4、建筑结构荷载标准5、相关设计图纸、设计变更等设计文件三、脚手架方案选择电梯井道内爬架采用扣件式钢管落地脚手架。四、脚手架的材质要求1、钢管脚落地脚手架，选用外径48mm,壁厚3.50mn,钢材强度等级Q235-A,钢管外表应平直光滑，不应有裂纹、分层、压痕、划道和硬弯，新用的钢管要有出厂合格证。脚手架施工前必须将入场钢管取样，送有相关
2、国家资质的试验单位，进行钢管抗弯、抗拉等力学试验，试验结果满足设计要求后，方可在施工中使用。2、本工程钢管脚手架的搭设使用可锻铸造扣件，应符合建设部钢管脚手扣件标准JGJ22-85的要求，由有扣件生产许可证的生产厂家提供，不得有裂纹、气孔、缩松、砂眼等锻造缺陷，扣件的规格应与钢管相匹配，贴和面应干整，活动部位灵活，夹紧钢管时开口处最小距离不小于5mm。如使用旧扣件时，扣件必须取样送有相关国家资质的试验单位，进行扣件抗滑力等试验，试验结果满足设计要求前方可在施工中使用。3、搭设架子前应进行保养，除锈并统一涂色，颜色力求环境美观。脚手架立杆、防护栏杆、踢脚杆统一漆黄色，剪力撑统一漆桔红色。底排立杆
3、、扫地杆均漆红白相间色。4、脚手板、脚手片采用符合有关要求。5、平安网采用密目式平安网，网目应满足2000目/100cn?,做耐贯穿试验不穿透，16X1.8m的单张网重量在3kg以上，颜色应满足环境效果要求，选用绿色。要求阻燃，使用的平安网必须有产品生产许可证和质量合格证。6、连墙件采用钢管，其材质应符合现行国家标准碳素钢结构（GB/T700）中Q235A钢的要求。五、作业条件1、电梯井地面混凝土已经浇注完毕，且强度到达要求。2、电梯轨道的尺寸及安装位置已确定。3、电梯井内的杂物已全部消除。六、操作工艺（一）根本构造和重要杆件：井道式脚手架主要由立杆、大横杆、小横杆和脚手板等构成。其作用为：立
4、杆与地面垂直，是脚手架的重要受力杆件。它的作用是将脚手架上操作人员的全部荷载，通过垫板传到地基上。大横杆与地面平行，作用是与立杆连成整体，将脚手板上堆放物料和操作人员的荷载传到立杆上。小横杆与立杆垂直，作用是直接承受脚手板上的荷载，并将其传到横杆上。脚手板的作用是直接承受施工荷载的构件。（二）杆件搭设操作方法：脚手架杆件操作，采用3-5人同时配合进行。1、 搭设立杆：在施工现场先按间距排列好立杆位置。第一根杆，要从拐角处立起。操作时要注意立杆的垂直度。第二根立杆，须立在3-4间距处（根据大横杆长度而定)。而后将大横杆用十字扣件与立杆拧紧，安装第一根大横杆后，再补立第二、第三间距的立杆。2、 杆

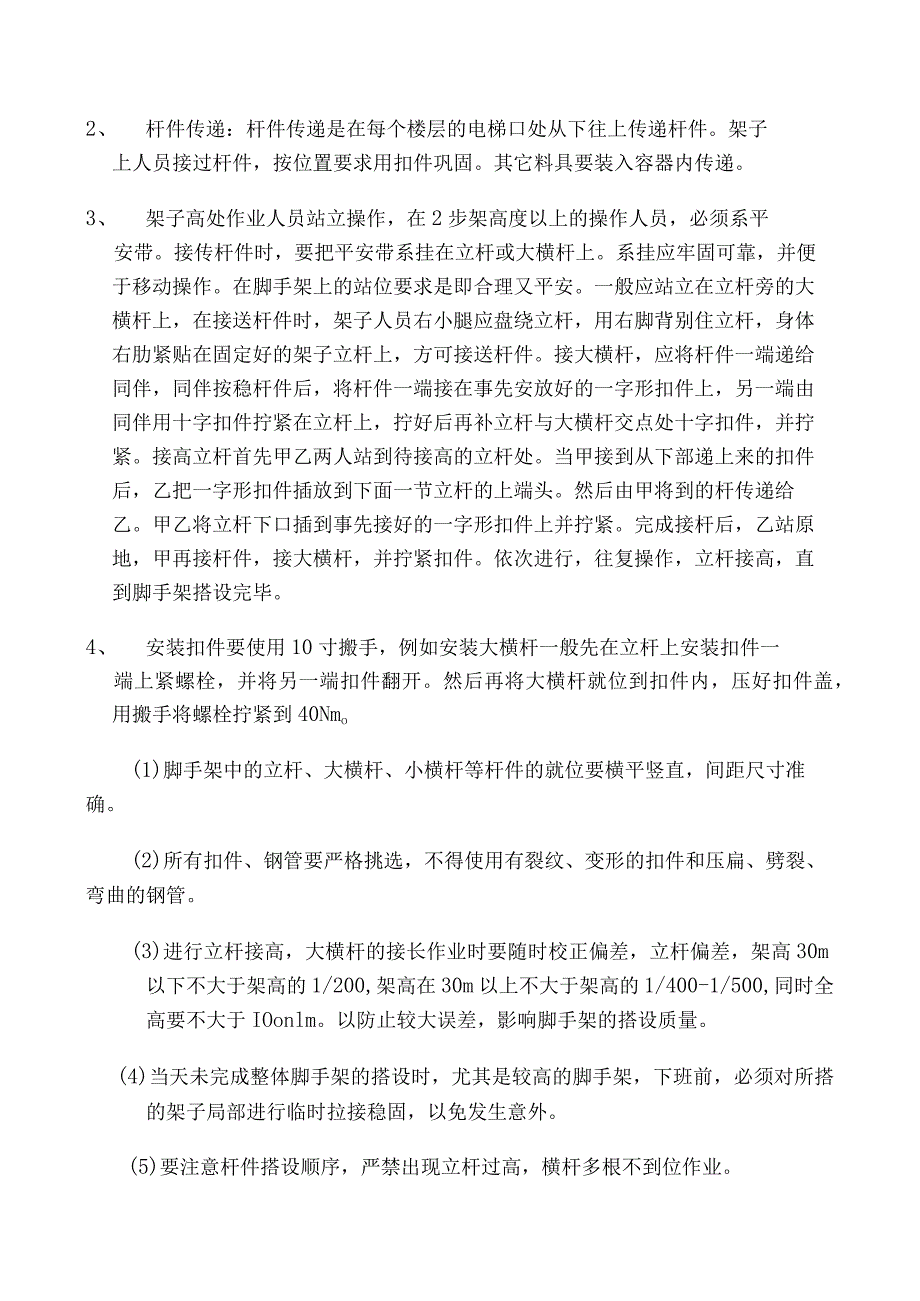

5、件传递：杆件传递是在每个楼层的电梯口处从下往上传递杆件。架子上人员接过杆件，按位置要求用扣件巩固。其它料具要装入容器内传递。3、 架子高处作业人员站立操作，在2步架高度以上的操作人员，必须系平安带。接传杆件时，要把平安带系挂在立杆或大横杆上。系挂应牢固可靠，并便于移动操作。在脚手架上的站位要求是即合理又平安。一般应站立在立杆旁的大横杆上，在接送杆件时，架子人员右小腿应盘绕立杆，用右脚背别住立杆，身体右肋紧贴在固定好的架子立杆上，方可接送杆件。接大横杆，应将杆件一端递给同伴，同伴按稳杆件后，将杆件一端接在事先安放好的一字形扣件上，另一端由同伴用十字扣件拧紧在立杆上，拧好后再补立杆与大横杆交点处十
6、字扣件，并拧紧。接高立杆首先甲乙两人站到待接高的立杆处。当甲接到从下部递上来的扣件后，乙把一字形扣件插放到下面一节立杆的上端头。然后由甲将到的杆传递给乙。甲乙将立杆下口插到事先接好的一字形扣件上并拧紧。完成接杆后，乙站原地，甲再接杆件，接大横杆，并拧紧扣件。依次进行，往复操作，立杆接高，直到脚手架搭设完毕。4、 安装扣件要使用10寸搬手，例如安装大横杆一般先在立杆上安装扣件一端上紧螺栓，并将另一端扣件翻开。然后再将大横杆就位到扣件内，压好扣件盖，用搬手将螺栓拧紧到40Nmo(1)脚手架中的立杆、大横杆、小横杆等杆件的就位要横平竖直，间距尺寸准确。(2)所有扣件、钢管要严格挑选，不得使用有裂纹、
7、变形的扣件和压扁、劈裂、弯曲的钢管。(3)进行立杆接高，大横杆的接长作业时要随时校正偏差，立杆偏差，架高30m以下不大于架高的1/200,架高在30m以上不大于架高的1/400-1/500,同时全高要不大于IOonlm。以防止较大误差，影响脚手架的搭设质量。(4)当天未完成整体脚手架的搭设时，尤其是较高的脚手架，下班前，必须对所搭的架子局部进行临时拉接稳固，以免发生意外。(5)要注意杆件搭设顺序，严禁出现立杆过高，横杆多根不到位作业。(三)平安网支搭标准：平安网的支搭标准是网外皮利用边绳与钢管连接，平安网的接头搭接要严密，网绳要与架子上杆件绑牢，无破损，松紧要适当。而且网内要经常保持无杂物。七
8、、脚手架的验收与撤除(一)验收方法和内容脚手架搭设完毕，在使用前，应逐层逐段由安装组长、架子组长一起验收，并填写验收单。验收的具体内容为：1、钢管不得有裂缝和压扁、弯曲现象。2、脚手架地基坚实，不积水，有符合标准的垫板。3、大横杆全长水平误差不得超过6cm.o立杆垂直偏差架高在30m以下不大于架高于杆长的1/200,架高在30m以上不大于架高的1/400-1/500,同时全高要不大于100nInI,小横杆挠度不大于杆长的1/150杆件间距步距符合规程标准。4、要有足够的连墙点，垂直距离每4m设一根，并且与建筑物拉结牢固可靠。5、作业层铺板要平，铺板长短宽窄到位，不得有探头板。脚手板材质要符合规
9、程标准。6、平安网受力均匀。（二）脚手架的撤除1、架子撤除时应划分作业区，设置警戒人员，严禁非作业人员入内。2、撤除的高处作业人员，必须戴平安帽，系平安带，扎裹腿穿软底鞋。3、撤除顺序应遵循由上而下，先搭后拆，后搭选拆的原则，并按一部一清的原则，依次进行，要严禁上下同时进行撤除作业。4、拆立杆时，应先抱住立杆再拆开最后两个机，撤除大横杆，应先拆中间扣,然后托住中间，在拆两边扣。5、撤除时要统一指挥，上下响应，动作协调，当拆开与另一人有关的扣件时,应先通知对方。以防坠落。6、撤除时要随时注意已安装好的设备及电线电缆，必要时要采用隔离措施，严禁杆件接触电线电缆。7、拆下的材料，严禁抛掷，运至地面的
10、材料应按指定地点，随拆随运，分类码放，扣件要分型号，分袋保管，当天拆当天清。8、在拆架过程中不得中途换人，如必须换人时，应将撤除情况，交待清楚前方可离开。八、平安消防节约措施1、进入施工现场人员，应严格遵守平安生产规章制度，平安操作规程和各项平安措施规定。2、架子工要持证上岗，严禁违章作业，在2步架或高度在2m以上作业时必须系好平安带，戴好平安帽，系好帽带，穿软底鞋。3、严禁非架子工拆搭脚手架杆件和连墙杆等。4、严禁把好验收关。脚手架搭设验收，要以建筑物的每层分段分部位验收。5、严禁架子工在夜间进行搭拆工作。6、抢险脚手架要划分作业区，并有专人看管，且固定撤除作业人员。7、施工现场严禁吸烟，吸
11、烟只准在吸烟室内。8、不得运用施工现场与搭架子无关的各种材料及设备。9、撤除的杆件集中堆放，够整车后及时运回库里防止浪费及租赁费用加大。九、成品保护措施本脚手架是配合电梯安装用的，而电梯的各种配件又是十分严谨的，所以在搭设和撤除包括杆件运输过程要严格遵守以下规定：1、严格禁止与电梯的各种配件碰撞，遇到电梯配件阻碍工作时，要及时与电梯安装人员联系，不经允许不得挪动。2、架子在搭拆过程中，特别是撤除过程中，因电梯已根本安装完毕，又同在一个电梯井内，更要格外小心，严谨碰撞已安装好的各种设备，必要时要对电梯设备进行防护。3、在与电梯设备发生碰撞后，要及时与电梯安装人员进行联系，以确认电梯设备是否被破坏，便于电梯安装人员及时进行处理。减少不必要的更大的损失。
