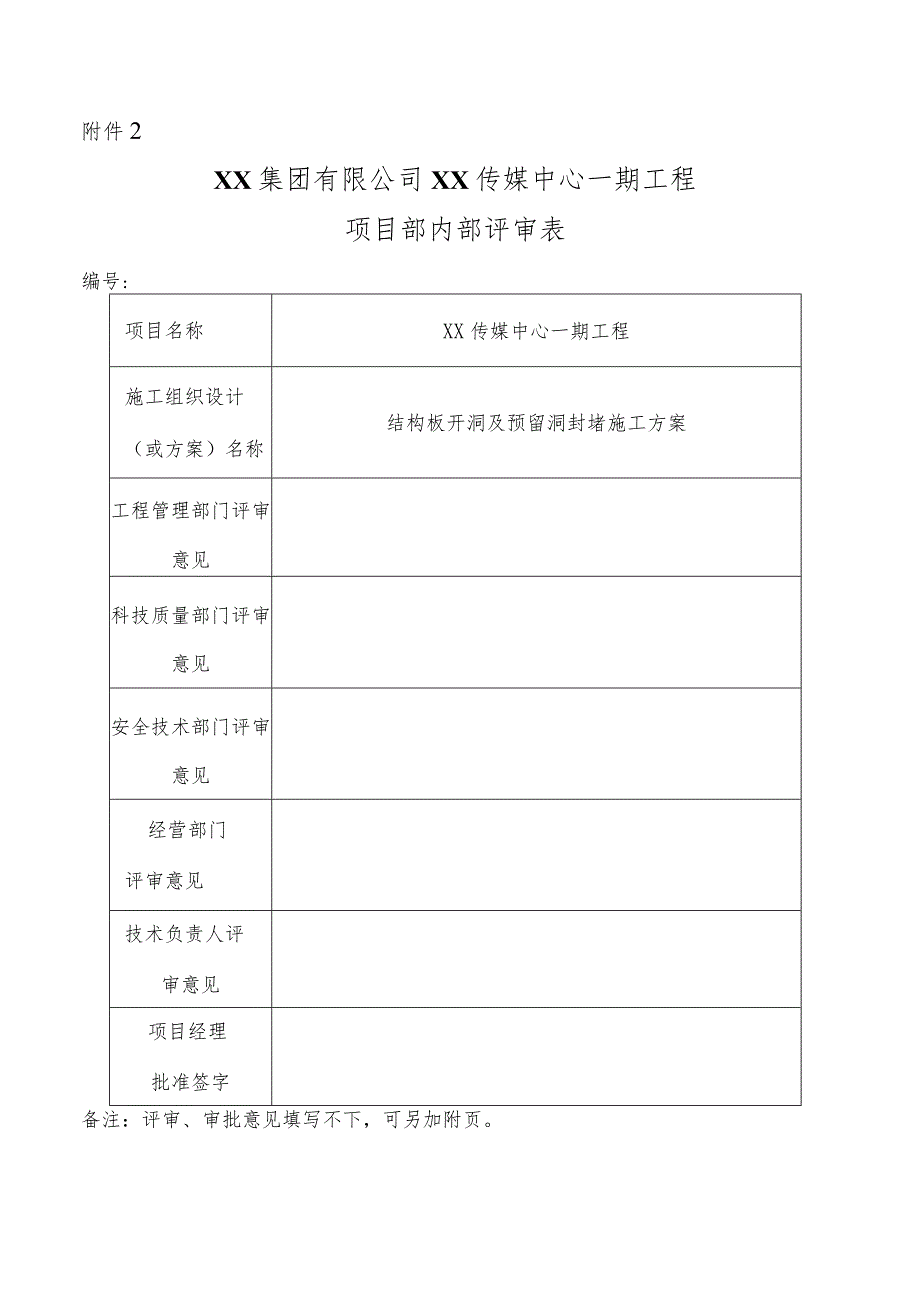

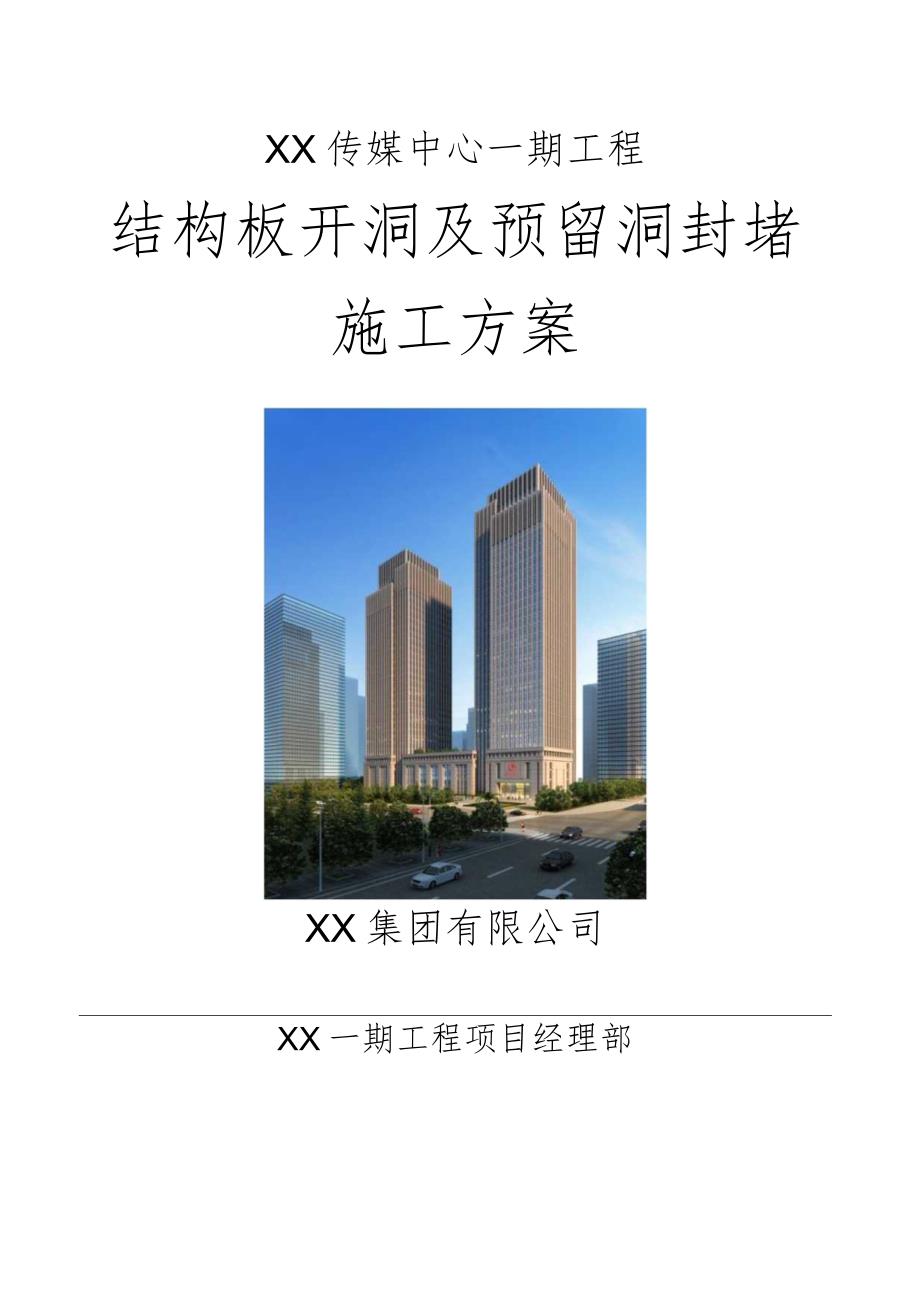

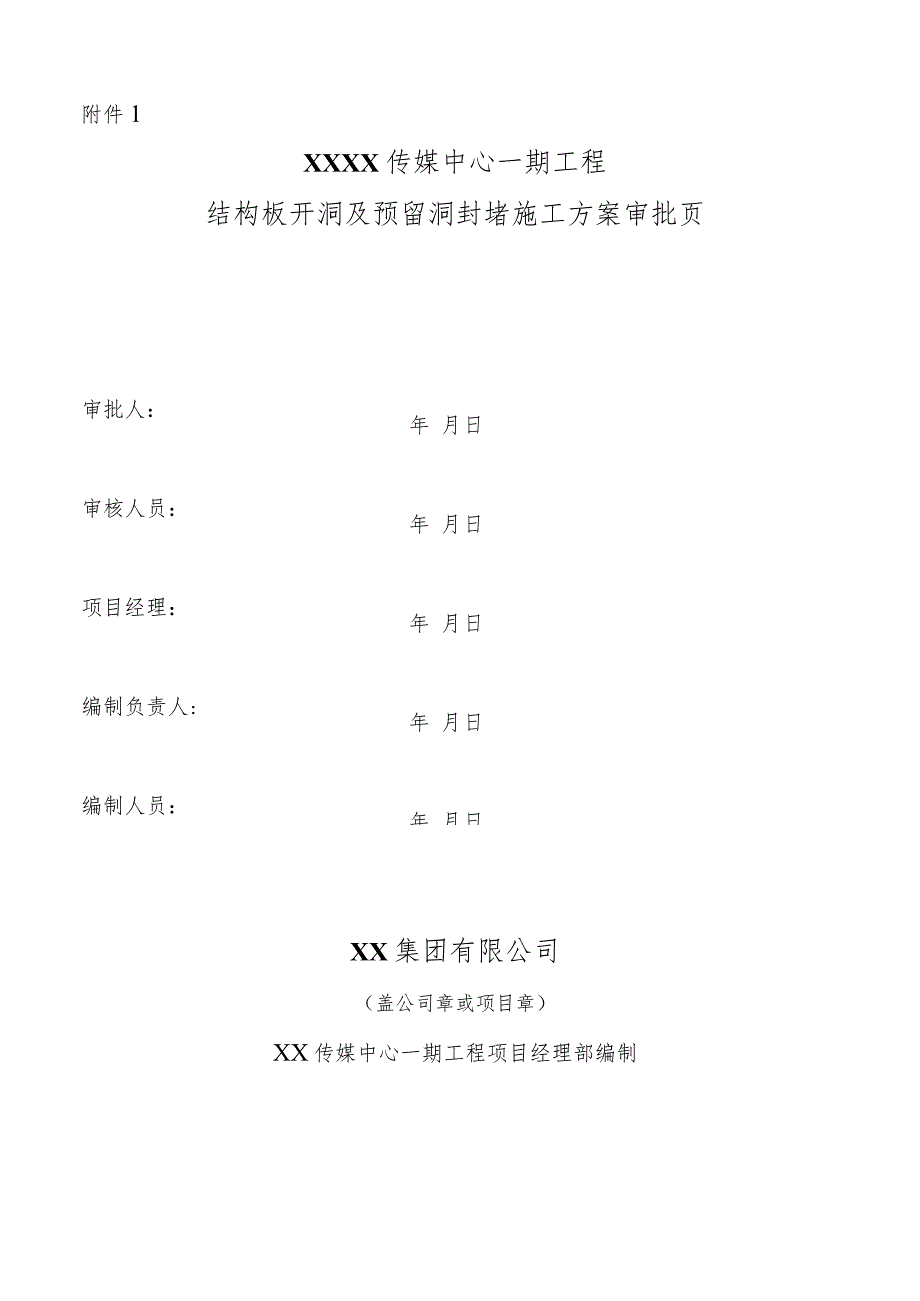

1、XX传媒中心一期工程结构板开洞及预留洞封堵施工方案XX集团有限公司XX一期工程项目经理部附件1XXXX传媒中心一期工程结构板开洞及预留洞封堵施工方案审批页审批人：审核人员：项目经理：编制负责人:编制人员：年 月日年 月日年 月日年 月日年 月日XX集团有限公司（盖公司章或项目章）XX传媒中心一期工程项目经理部编制附件2XX集团有限公司XX传媒中心一期工程项目部内部评审表编号:项目名称XX传媒中心一期工程施工组织设计（或方案）名称结构板开洞及预留洞封堵施工方案工程管理部门评审意见科技质量部门评审意见安全技术部门评审意见经营部门评审意见技术负责人评审意见项目经理批准签字备注：评审、审批意见填写不下
2、，可另加附页。附件3XX集团有限公司第一建筑工程分公司施工方案审批表编号:项目名称XX传媒中心一期工程施工组织设计（或方案）名称结构板开洞及预留洞封堵施工方案公司工程管理部门评审意见公司科技质量部门评审意见公司安全技术部门评审意见公司武装保卫部门评审意见公司副总工程师/总工程师审批意见备注:评审、审批意见填写不下，可另加附页目录1编制依据12-f11.1 1建筑地点及建筑面积11.2 建筑性质及主要结构体系11.3 主要参建单位23施工准备23.2材料准备23. 4人员准备34. 5作业条件34施工工艺流程及操作要点45. 1预留洞封堵施工44.1.1施工流程44.1.2施工操作要点44.2预
3、留洞开洞84.2.1施工流程84.2.2施工操作要点85.1 预留洞尺寸偏差控制105.2 现浇结构的外观质量缺陷处置106安全注意事项11Il1编制依据序号名称编号1混凝土结构工程施工质量验收规范GB50204-20152建筑工程施工质量验收统一规范GB50300-20133建筑施工扣件式钢管脚手架安全技术规范JGJ130-20114钢筋焊接及验收规程JGJ18-20125建筑施工模板安全技术规范JGJ162-20086其他相关规范及强制性标准等注：施工过程中如遇到国家规范、图集、标准更改，则工程要求也随之相应更改，按照新标准执行。2工程概况2. 1建筑地点及建筑面积本工程位于重庆市渝北区空
4、港新城同茂大道和秋城大道相交处西北侧，同时也位于轨道交通五、十号线交汇处的西北侧，即重庆空港新城两路组团F-132-1地块。建筑总面积：约10万m2。其中四层地下室约4万m2、五层裙楼约1.6万m2、1号主楼（634F、机房层、水箱层）约4.4万m2。2.2 建筑性质及主要结构体系一类高层，最大建筑高度（地上/地下）：163.8m-17.2m；最大建筑层数（地上/地下）：36F/-4F；层高分布为:-2F至-4F层高为3.9叭TF层高为5.5m、IIF及22F层高为5.4m、其余层层高均为4.5m。主要结构体系为框架核心筒结构，建筑主体结构合理使用年限为50年。2.3 主要参建单位建设单位：重
5、庆日报报业集团；设计单位：中国机械工业第三设计研究院；监理单位：重庆市永安工程建设监理有限公司；施工单位：XX集团有限公司。2.4 方案概述由于建设单位更改了原设计单位（中国第三机械设计院）的平面布局，导致了各楼层结构板中的大部分预留管洞（消防、给排水、喷淋管道，空调水管道等）位置发生偏移，使用功能作废。现需要对结构板重新进行开洞，并且要对原预留洞进行封堵处理。本方案针对于结构板开洞及预留洞封堵施工而编制。3施工准备3. 1技术准备（1）熟悉预留洞开洞和封堵位置，统筹考虑人员、材料、机具的进场和施工顺序。（2）由项目技术组编制施工方案，经监理、业主审批后按方案和技术规程对操作者进行技术交底和安
6、全交底，并下达书面技术交底。交底要对所有的施工操作人员和相关管理人员进行，并有接受交底人的签到表和交底记录。3.2材料准备所用材料的品种、规格应符合设计和规范的要求。标准钢管、顶撑、扣件、15厚胶合木模板、木方、钢筋、水泥、商品混凝士等。3.3机具准备斗车、铁锤、铁锹、电钻、焊机、振动棒、施工升降机、标尺、经纬仪等。3.4人员准备所有架子工必须持证上岗，并对身体状况进行体检，凡患有高血压、心脏病、癫痫病、晕高或视力不够等不得从事脚手架搭设。序号工种人数备注1架子工62木工23混凝土工64焊工25其他(平工)43.5作业条件(1)各类材料、工具设备以及安全防护用具已到位。(2)所有使用材料定量运
7、至各楼层，明确进场时间，由专人负责验收，并妥善保管。(3)结构已验收合格；原材料已进场且复检合格；上下工序交接检已完善;成品保护措施等准备工作已落实到位。4施工工艺流程及操作要点预留洞施工分为两个施工内容，一方面是对主体结构施工中部分因业主调整平面布局后作废的预留洞进行封堵，另一方面是按照平面布局调整后的施工图中预留洞的位置重新对结构板进行开洞施工。4.1预留洞封堵施工4.L1施工流程定位放线f支架搭设及模板铺装f洞口处理一基层清理一钢筋焊接f混凝土浇筑f防护结构搭设一养护f模板及支架拆除4.1.2施工操作要点(1)定位放线现场预留洞均为圆形，将预留洞口凿成45,施工前沿着洞口边缘100nIn
8、l范围进行放线(即在原来预留洞口半径长度的基础上增加100mm),标出开凿位置边线。(2)支架搭设及模板铺装按照现场预留洞封堵位置，采用钢管加顶撑的方式，将模板顶牢固，严禁采用铅丝吊模，防止漏水。底模与楼板间的缝隙应严密。架体立杆纵横间距为90OnIn1,步距为120Omnb扫地杆离地为200mm.底模采用200OnInI*2000Inm定型模板,用木方支撑牢固，间距为20OnlIn。由于楼层较高，为了施工安全，在施工过程中,在架体相邻位置设置了一个钢管脚手架搭设的施工操作平台，平台上面满铺竹跳板。(如下图2所示)WL、板底木方20 O _ = 顶托预黑洞婕架体施工操作平合图2支架搭设及模板铺
9、装图(3)洞口处理由于预留洞口比较小，直径尺寸在30Omnl左右，为了防止结构板的破坏，采用人工凿毛，施工时沿着预先的放线位置将预留洞口凿成45坡口，并保护好凿出的钢筋。(4)基层清理清除预留洞口表面的垃圾，并用清水冲洗干净，再用1：1的水泥浆涂刷预留洞内侧表面，要求涂刷均匀，不得漏涂少涂。(5)钢筋焊接采用同型号的钢筋与凿出的钢筋连接段进行双面焊接，钢筋间距同相邻结构板。若凿出的钢筋外露部分较短不利于焊接时，采取植筋的方式进行钢筋施工。(6)混凝土浇筑无防水要求的预留洞口：混凝土浇筑前，先用水对预留洞口内侧基层混凝土进行湿润，再采用与原结构板同等级的膨胀混凝土一次浇筑到位，浇筑过程中加强混凝
10、土的振捣，保证混凝土结构质量。图4无防水要求的预留洞口混凝土浇筑图有防水要求的预留洞口：采用与原结构板同等级的膨胀混凝土浇筑，浇筑完成面低于结构面20miQ待预留洞结构面干燥后清理工作面，用防水油膏封闭找平；蓄水试验48小时后，检查无渗漏即可进行下一工序施工，如出现渗漏,则应将已浇筑混凝土凿掉重做，直到不出现渗漏为止。(7)防护结构搭设混凝土浇筑完成后，首先用钢管搭设一个防护结构，并在围护结构上悬挂警告标注，防止预留洞口被人为破坏。(如下图6所示)图6预留洞防护结构图(8)养护混凝土浇筑完成12小时后，派专人及时跟进养护。养护时间不少于7天。预留洞养护方式采用覆盖麻袋浇水养护，浇水次数以保证混
11、凝土处于湿润状态为准。(9)支架及模板拆除预留洞口混凝土浇筑施工完成28天后，进行支架及模板的拆除。拆除时遵循“先支后拆，后支先拆”的原则。拆除的支架及模板要堆放整齐，统一通过施工升降机运出。4. 2预留洞开洞4.1.1 施工流程定位放线f支架搭设及铺设防护层f开洞f钢筋切割一基层处理f防护栏杆搭设f模板及支架拆除4.1.2 施工操作要点(1)定位放线根据业主调整平面布局后的施工图，确定预留洞的位置，再通过经纬仪进行现场放样。注意预留洞的大小控制比原设计洞径大40mm。(2)支架搭设及铺设防护层根据事先确定的预留洞位置，搭设钢管支撑架，铺设模板做硬防护一层，防止混凝土碎渣掉落至地面，导致地坪破
12、坏和后续混凝土浇筑造成的二次污染。架体立杆纵横间距为900mm,步距为120Omm,扫地杆离地为200InnI。由于楼层较高，为了施工安全，在施工过程中，在架体相邻位置设置了一个钢管脚手架搭设的操作平台，平台上面满铺竹跳板Q(如下图7所示)m(3)开洞预留洞中心位置采用电钻进行施工，结构板孔洞打穿一部分后，换用人工开凿方式，以保证板内钢筋不被破坏。开凿预留洞产生的建筑垃圾集中堆放，通过施工升降机统一运出。(4)切割钢筋将预留洞中的钢筋进行切割，切割时保留一定的长度，再进行弯折。(5)基层处理钢筋切割完成后，清理基层表面的垃圾，并用清水冲洗干净。再用高强修补砂浆补平，砂浆厚度控制为20mm。(6
13、)防护结构搭设预留洞开洞完成后，首先用钢管搭设一个防护结构，并在围护结构上悬挂警告标注，防止施工人员不慎掉入，造成伤害。(如下图7所示)图7预留洞防护结构图(7)支架及模板拆除预留洞口混凝土浇筑施工完成28天后，进行支架及模板的拆除。拆除时遵循“先支后拆，后支先拆”的原则。拆除的支架及模板要堆放整齐，统一通过施工升降机运出。5质量控制5.1预留洞尺寸偏差控制项目允许偏差(mm)检验方法中心线位置10钢尺检查尺寸+10,0钢尺检查5.2现浇结构的外观质量缺陷处置对已经出现的严重缺陷，应由施工单位提出技术处理方案，并经监理(建设)单位认可后进行处理，对经处理的部位，应重新检查验收。检查数量：全数检
14、查。检验方法：观察，检查技术处理方案。6安全注意事项1.扣件式钢管脚手架安装与拆除人员必须是经考核合格的专业架子工。架子工应持证上岗。2 .搭拆脚手架人员必须戴安全帽、系安全带、穿防滑鞋。3 .脚手架的构配件质量与搭设质量，应按建筑施工扣件式钢管脚手架安全技术规范(JGJI30-2011)第8章的规定进行检查验收，并应确认合格后使用。4 .钢管上严禁打孔。5 .作业层上的施工荷载应符合设计要求，不得超载。不得将模板支架、缆风绳、泵送混凝土和砂浆的输送管等固定在架体上；严禁悬挂起重设备，严禁拆除或移动架体上安全防护设施。6 .满堂支撑架在使用过程中，应设有专人监护施工，当出现异常情况时，应立即停止施工，并应迅速撤离作业面上人员。应在采取确保安全的措施后，查明原因、做出判断和处理。7 .满堂支撑架顶部的实际荷载不得超过设计规定。8 .当有六级强风及以上风、浓雾、雨或雪天气时应停止脚手架搭设与拆除.夜间不宜进行脚手架搭设与拆除作业。9 .在脚手架使用期间，严禁拆除主节点处的纵、横向水平杆，纵、横向扫地杆及连墙件。10.搭拆脚手架时，地面应设围栏和警戒标
