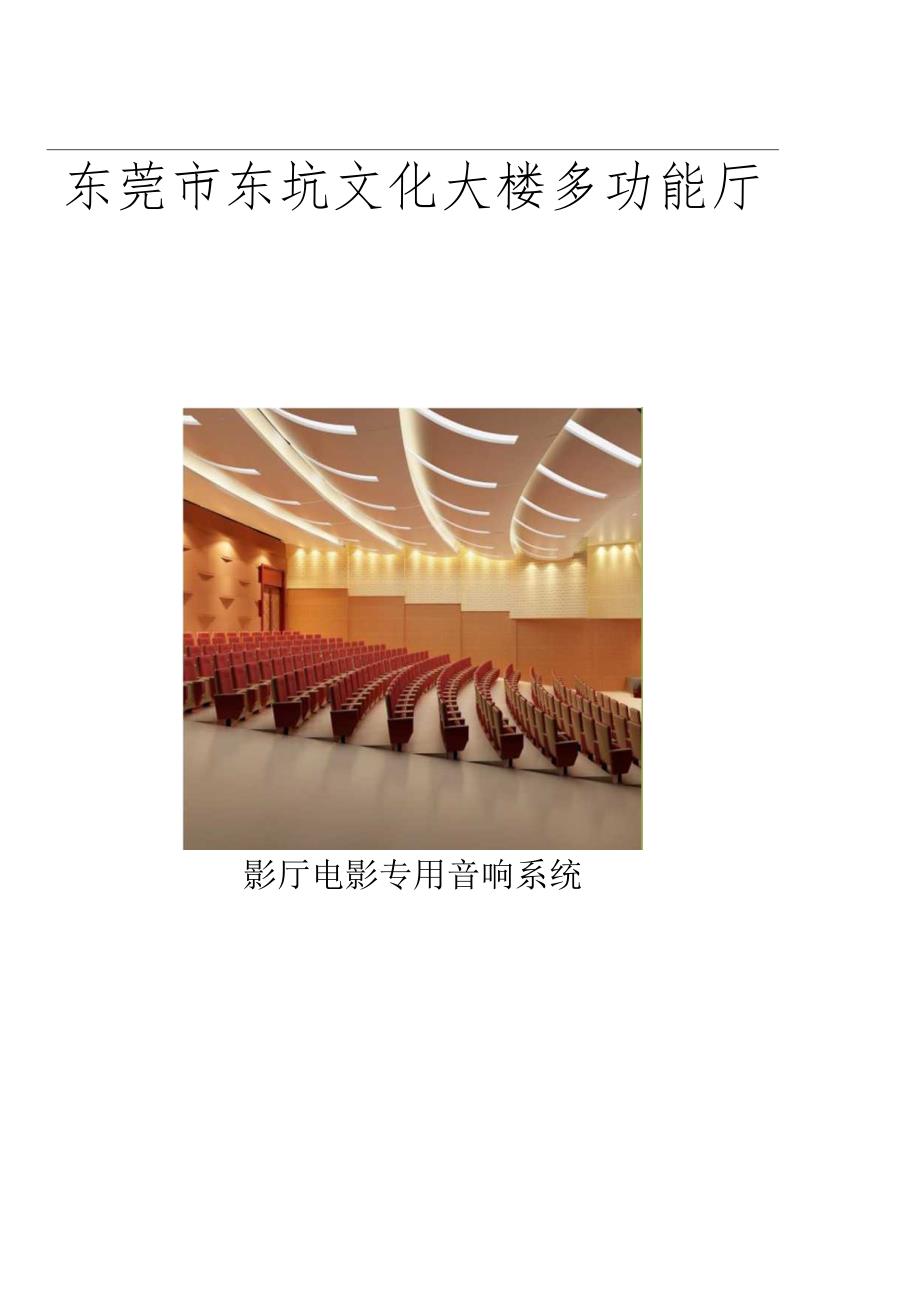

1、东莞市东坑文化大楼多功能厅影厅电影专用音响系统11-11不呈n.31-2rl*04第二章、设计依据及目标72-1设计依据72-2设计目标8第三章、设备选型93-1设备选型的原那么9第四章、系统设计说明104-1前言104-2系统特点概述114-3会议系统设计1144）1114设计需求14音箱布置方式类型14音箱的选型14主扩声设计15返听设计16辅助音箱设计164-5功放设计174-6周边设备设计17日口vf18vi-18处理器设计194-7其他音源设计22第五章、主要产品参数23扬声器参数23RENKUS-HEINZECFX121（12寸全频扬声器）23Renkus-HEINZECFX121

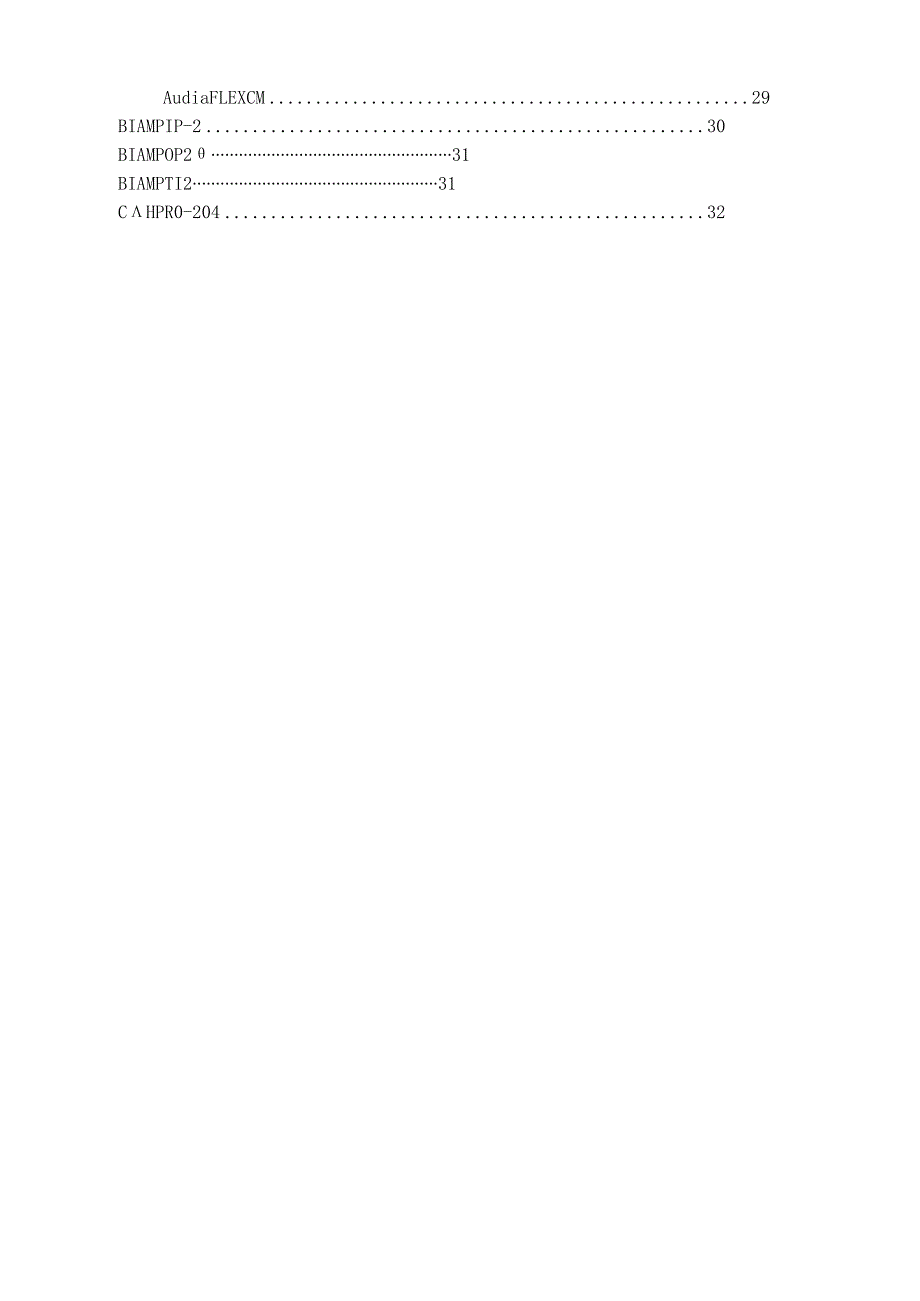

2、M（12寸全频扬声器）23功放参数24CAHMA-25024CAHMA4502425拜亚动力MCS50/32（E）会议系统主机25拜亚动力MCS523（移动式主席话筒单元）26拜亚动力MCS521（移动式代表话筒单元）27处理系统设备参数29AudiaFLEXCM29BIAMPIP-230BIAMPOP231BIAMPTI231CHPR0-20432第一章、工程概述1-1工程背景很荣幸参与东坑文化大楼多功能厅的电影工程工程的专业扩声设计，本次方案设计中,我们主要针对的是该工程的专业音频扩声系统设计。通过该工程的实施，为与会者提供身临其境环境，提供各种数字立体声，提供良好电影院声学环绕所扩声设计
3、，以方便用户实现其功能需求。在拟定本设计方案的过程中，我们充分考虑影厅的声学环境和使用功能上的要求，并作出有效可行的实方案。本工程主要包括以音频系统建设：会议厅布局如下列图所示：长20m,宽8m,内设主席台。图表L报告厅平面图功能需求:J要求实现各种会议报告、技术交流报告等。工配置影厅专业电影扩声功能，满足相关的扩声标准，扩声语音清晰、音质优美。X系统设备设计要求技术先进、功能齐全、运行稳定、维护方便、实用、可靠。1-2建声装修建议和根本要求本着为用户负责的态度同时保证系统高度的可靠性丰富的使用功能良好的系统稳定性与兼容性.我们现针对该系统工程内建筑声学装修提出以下建议。该系统工程要想获得良好
4、的听音环境,做好建声的处理是工程的关键。因为建声特性声音好坏的根底，根底处理的好，配上合理的电声系统，可以给观众听到清晰自然的声音；相反，建声处理不好，会产生回声、颤抖回声、声聚焦和混响时间过长等音质缺陷，电声系统再好也难弥补。一般来说，电声系统的问题可以通过调整局部或更换设备加以解决，而建声问题的解决需要把建好的建筑物拆、改、补，造成很大的浪费形成严重的声缺陷，使声场很不均匀，在焦点附近的传声器产生严重的声反响。如果建筑已经成形，那么解决的方案只有采取有效措施，防止音质缺陷，尽可能完善地到达使用要求。对建筑声学条件的要求：1 .加大墙面吸声声聚焦是墙面反射造成的，在墙面上使用足够的吸音材料，
5、使反射声尽量减少，那么可以有效地防止声聚焦。吸声材料的种类可以是阻燃条形木板（E-GROW）,也可以是外表包阻燃织物的玻璃纤维吸音板，再加上其它装饰材料，可以组成既美观大方，又吸声良好的墙面造型。2 .加大侧墙窗户吸声两面侧墙窗户，可安装厚窗帘；两面侧墙其它局部（包括窗户之间），应做吸收低音的木结构（或四周墙壁做此种结构的木墙裙3 .顶板要做吸声处理顶板可以选用优质金属孔板，穿孔率215%,板后贴阻燃无纺布,上置50MM厚玻璃棉板。这种材料防火性能好，便于安装，有很好的吸声特性,且不会因为扬声器高声级放声而激发机械噪声。4 .地面可以根据功能要求任意选材，可铺木板。5 .所有装修结构必须牢固，
6、无颤抖回声产生；6 .装修完成面无大面积的硬反射面、声聚焦等声学缺陷；7 .经过上面的吸声处理以后，室内混响时间可以控制在0.3-0.8秒的范围以内。8 .空调噪声等环境噪声控制这也是一个重要的方面，冷冻机房、空调机房不要离报告厅太近，且要做好隔声、隔振和降噪处理，防止噪声过大影响扩声效果。影厅根本要求1.观众厅的设计要根据银幕尺寸、设置空间2 .作为统一整体考虑，银幕尽可能大一些；3 .观众厅的长与宽的比例应为1.5（0.2）：14 .最大面积不宜大于700平米，最大座位数不宜大于600座；5 .观众厅的平面符合所在建筑物的柱网结构，楼面活荷载应取3kN肝（必须注意承重）6 .观众厅设计应使
7、声场分布均匀，防止声聚焦、回声等声学缺陷7 .观众厅高度不应小于视点高度、银幕高度与银幕上方的黑框高度（0.5-1.0米）的总和8 .观众厅每座平均容积一般需6-10m39 .观众厅每座平均面积宜在1.2-1.5平方米间10 新建的观众厅不应设置楼座11 .设置主席台的观众厅，主席台面距第一排座席地面的高度宜在0.3-0.6m间1 .h为银幕下沿中点到地面，ho为第一排观众座位地面离银幕画面下沿的视点高度，W为银幕最大画面宽度2 .ho不宜大于L5m,不应大于2.Om3 .最近视距不宜小于W的0.6倍，不应小于W的0.5倍（第一排距银幕距离）4 .最远视距不宜小于W的L8倍，不应大于W的2.2
8、倍（最后排距银幕距离）5 .边座控制角不应大于45仰视角不宜大于40,不应大于4506 .水平放映角不应大于3放映俯角不宜大于4不应大于67.第二章、设计依据及目标2-1设计依据根据相关文件中用户的各项要求;设计参考中华人民共和国现行的有关国家标准或行业标准： GB50371-2006厅堂扩声系统设计标准； GB4959-95厅堂扩声特性测量方法； GBJ76-84厅堂混响时间测量方法； JGJ/T16-92民用建筑电气设计标准； GB/T3557-94电影院视听环境技术要求 GB/T14197-93声系统设备互连的优选配接值。 GB/T15397-94电影录音控制室、鉴定放映室及室内影院A环
9、、B环电声频率响应特性测量方法，GB/T50314-2000智能建筑设计标准 GB/T4645-94室内影院和鉴定放映室的银幕亮度 GB/T50312-2000建筑与建筑群综合布线系统工程验收标准 GY/T183-2002数字立体声电影院的技术标准2-2设计目标声场设计要满足GY/T183-2002数字立体声电影院的技术标准中电影扩声系统声学一级特性指标：最大声压级(dB)：额定通带0.1254kHz内大于或等于98dB传输频率特性：以1254000Hz的平均声压级为OdB,在此频带内允许范围：-6dB+4dB:63125Hz和40008000Hz允许范围见图传声增益(dB)：1254000H
10、z的平均值大于或等于TodB稳态声场不均匀度(dB)：100OHz,400OHZ时小于或等于+8dB早后期声能比(可选项)(dB)：5002000Hz内1/1倍频带分析的平均值大于或等于+3dB系统总噪声级：NR-208图表2.会议类一级传输频率特性范围主观评价指标：语音清晰、音乐饱满；声像定位准确，视听一致性好；声场分布均匀；声音音色“冷暖”得兼，解析力强，优美动听；无声学缺陷，整体平衡感好。第三章、设备选型3-1设备选型的原那么目标一旦确定，最直接的表达就是设备的选型，我们按照本工程技术人员提出的重视音色、重视科学、重视先进、重视平安的要求；本着对工程、对客户负责和优质效劳的原那么，我们选
11、用了性价比高，质量好的产品，设备的选型要根据音视频报告厅的功能需求，选择适合本系统的设备。根据整个工程的规模定位及功能设想，确定扩声系统设备的主要设计内容，并再次表达优化系统设计原那么：先进型原那么采用的系统应该是先进的、开放的体系结构，充分考虑系统使用中的科学性。实用性原那么能够最大限度的满足实际工作的需要，把满足用户的业务管理作为第一要素进行考虑，采用集中管理控制的模式。可扩充性、可维护性原那么一一要为系统以后的升级预留空间，系统维护是整个系统生命周期中所占比例最大的，要充分考虑结构设计的合理性和标准性，对系统的维护可以在很短时间内完成。经济型原那么在保证系统先进、可靠和高性能价格比的前提
12、下，通过优化设计到达最经济性的目的。选用国际知名的器材，以及有雄厚实力和绝对优秀技术支持能力的厂家、代理商，以保证设计指标的实现、系统工作稳定可靠、售后效劳快捷方便。根本上选用同类产品中技术最成熟、性能先进、使用可靠的产品型号，以保证器材和系统的先进性、成熟性、稳定性。选用高度智能化、高技术含量的产品，建立系统开放式的架构，以标准化和模块化为设计要求，既便于系统的管理和维护使用，又可保持系统较长时间的先进性第四章、系统设计说明4-1前言此工程设计要保证本地会议畅通无阻，语言清晰，设计标准以GB50371-2006厅堂扩声系统设计标准会议类扩声一级标准为目标，根据现代报告厅扩声设计新理念，结合实
13、际的使用需耍，系统组成如下：图表3.信号流程图扩声系统包括扩声设备和拾音设备两局部：扩声系统通常都从声场设计开始，然后再向后推进到功率放大器、声处理系统、调音台、直至话筒和其他声源。这种从后逐步向前推进的设计步骤是十分必然的。因为声场设计是满足系统功能和音响效果的根底，它涉及扬声器系统的选型、供声方案和信号途径等。只有确定了扬声器系统才能进行功率放大器驱动功率的计算和确定驱动信号的途径，然后再根据驱动功率的分配方案进一步确定信号处理方案和调音台的选型等问题。.4-2系统特点概述整个音频系统采用卓越的会议系统和扩声系统，整个系统具有设备集成化、操作简单化、控制智能化等特点。功能多样化：选用拜亚动力会议系统，具有丰富的管理功能，具有多种会议模式，完善的声控功能，摄像跟踪功能等等。设备集成化：系统中的BlAMP数字音频处理设备结合了各种音频处理与控制路由能力于一身，特别是反响抑制功能，轻松应对扩声啸叫问题。数字DSP处理功能可灵活配置，对不同的音源、不同的输出做不同的处理，更有针对性。系统搭建更简单，维护方便。BlAMP数字音频处理设备具备场景模式存储、调用的功能，简易的解决了报告厅各种使用功能的组合使用，并且可以结合简易美观而不简单的达芬奇控制界面或者简易墙面控制面板（特别是美观的触摸式控制面板），做到各种会议模式实现无人值守、又具有比调音台更简
