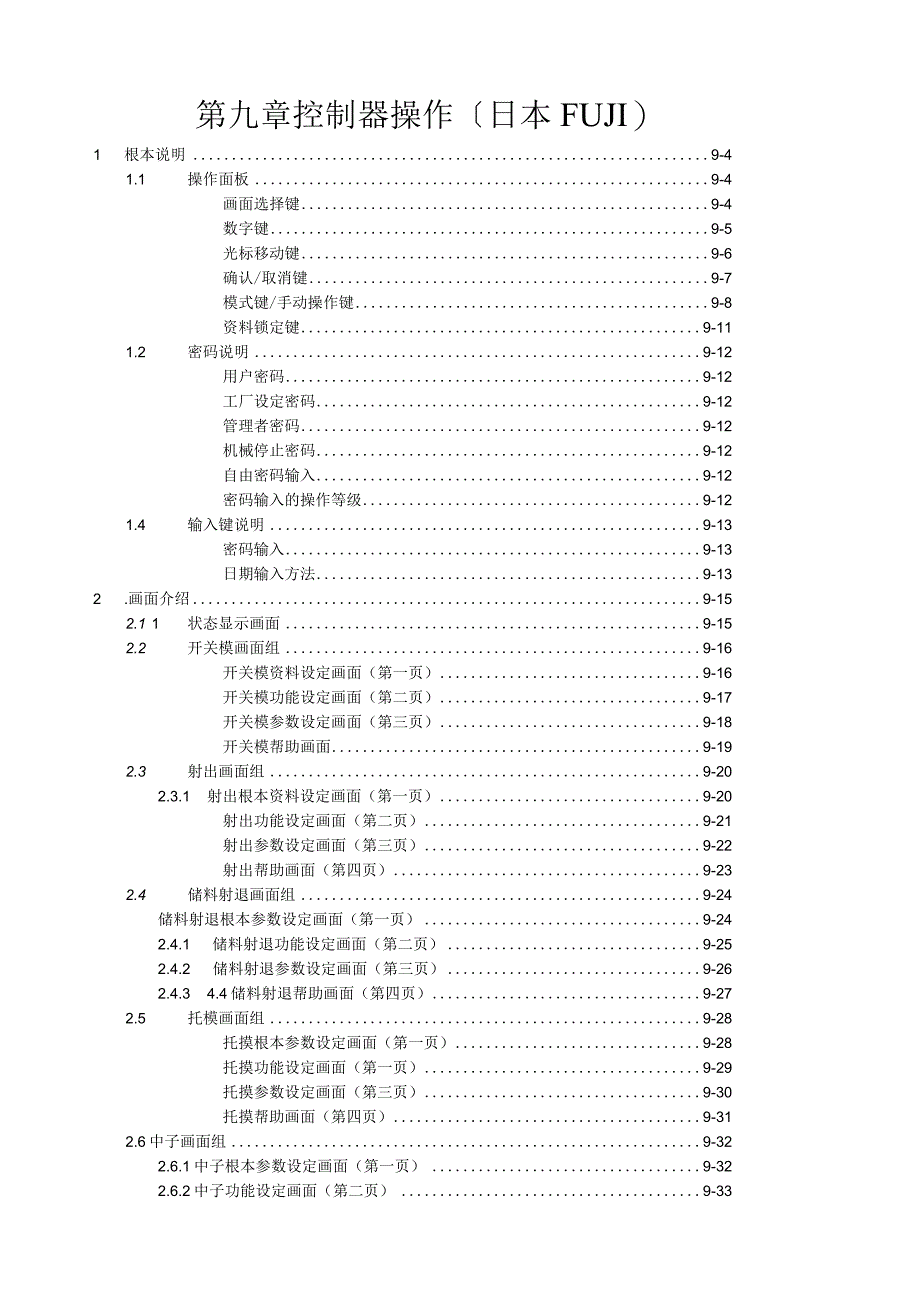

1、第九章控制器操作日本FUJI）1 根本说明9-41.1 操作面板9-4画面选择键9-4数字键9-5光标移动键9-6确认/取消键9-7模式键/手动操作键9-8资料锁定键9-111.2 密码说明9-12用户密码9-12工厂设定密码9-12管理者密码9-12机械停止密码9-12自由密码输入9-12密码输入的操作等级9-121.4 输入键说明9-13密码输入9-13日期输入方法9-132 .画面介绍9-152.1 1状态显示画面9-152.2 开关模画面组9-16开关模资料设定画面（第一页）9-16开关模功能设定画面（第二页）9-17开关模参数设定画面（第三页）9-18开关模帮助画面9-192.3 射
2、出画面组9-202.3.1 射出根本资料设定画面（第一页）9-20射出功能设定画面（第二页）9-21射出参数设定画面（第三页）9-22射出帮助画面（第四页）9-232.4 储料射退画面组9-24储料射退根本参数设定画面（第一页）9-242.4.1 储料射退功能设定画面（第二页）9-252.4.2 储料射退参数设定画面（第三页）9-262.4.3 4.4储料射退帮助画面（第四页）9-272.5托模画面组9-28托摸根本参数设定画面（第一页）9-28托摸功能设定画面（第一页）9-29托摸参数设定画面（第三页）9-30托摸帮助画面（第四页）9-312.6中子画面组9-322.6.1中子根本参数设定画

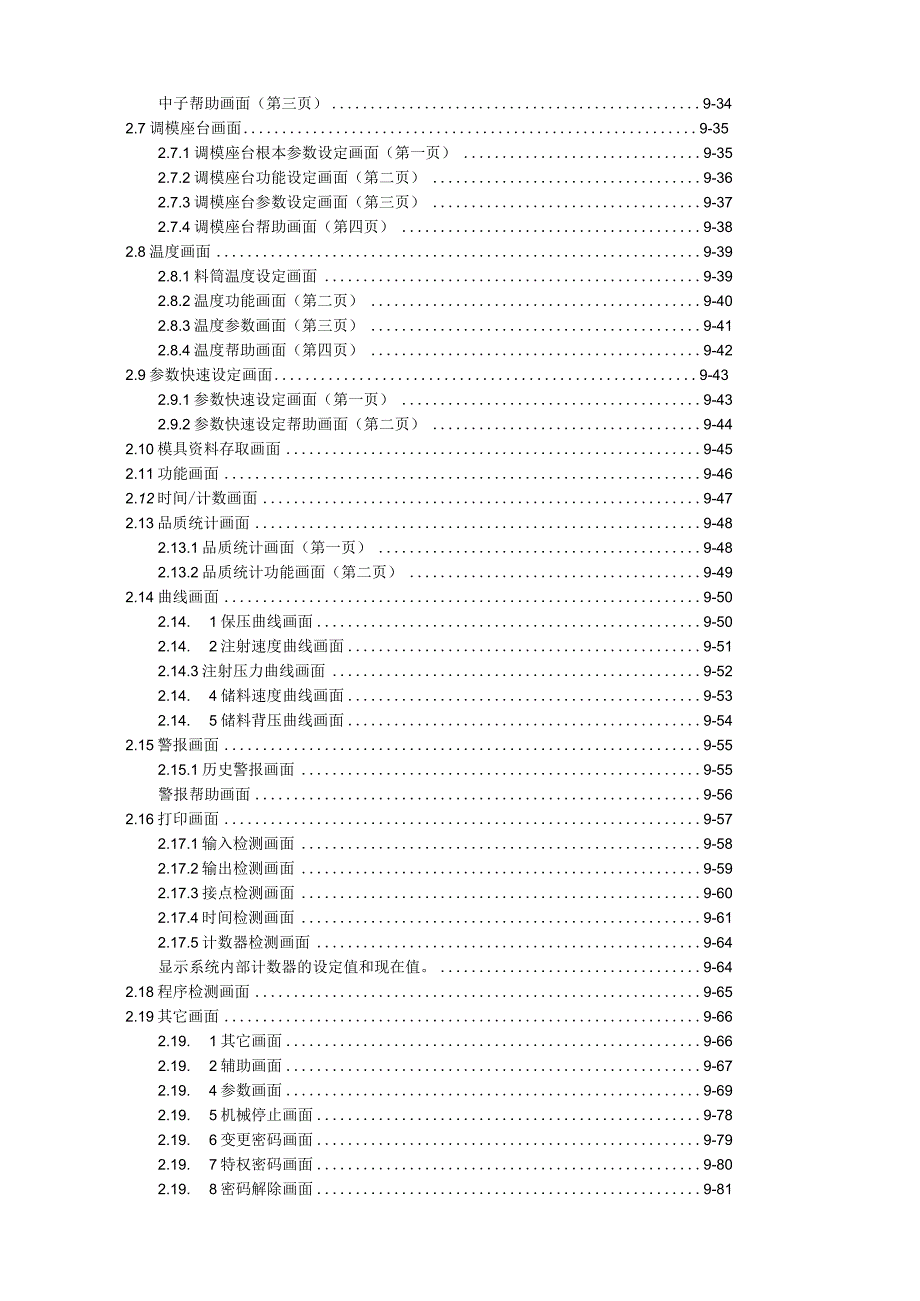

3、面（第一页）9-322.6.2中子功能设定画面（第二页）9-33中子帮助画面（第三页）9-342.7调模座台画面9-352.7.1调模座台根本参数设定画面（第一页）9-352.7.2调模座台功能设定画面（第二页）9-362.7.3调模座台参数设定画面（第三页）9-372.7.4调模座台帮助画面（第四页）9-382.8温度画面9-392.8.1料筒温度设定画面9-392.8.2温度功能画面（第二页）9-402.8.3温度参数画面（第三页）9-412.8.4温度帮助画面（第四页）9-422.9参数快速设定画面9-432.9.1参数快速设定画面（第一页）9-432.9.2参数快速设定帮助画面（第二页
4、）9-442.10模具资料存取画面9-452.11功能画面9-462.12时间/计数画面9-472.13品质统计画面9-482.13.1品质统计画面（第一页）9-482.13.2品质统计功能画面（第二页）9-492.14曲线画面9-502.14.1保压曲线画面9-502.14.2注射速度曲线画面9-512.14.3注射压力曲线画面9-522.14.4储料速度曲线画面9-532.14.5储料背压曲线画面9-542.15警报画面9-552.15.1历史警报画面9-55警报帮助画面9-562.16打印画面9-572.17.1输入检测画面9-582.17.2输出检测画面9-592.17.3接点检测画面

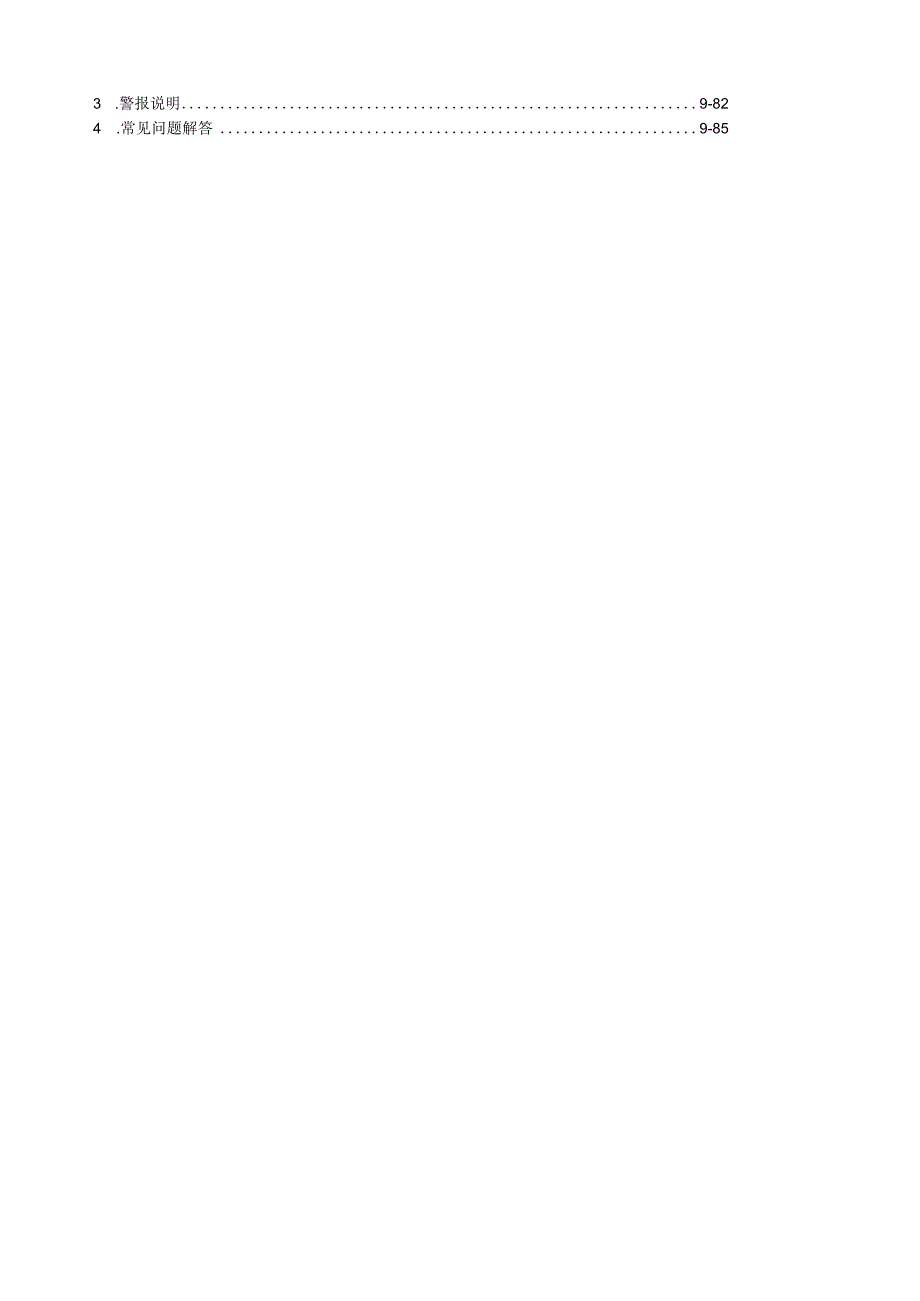

5、9-602.17.4时间检测画面9-612.17.5计数器检测画面9-64显示系统内部计数器的设定值和现在值。9-642.18程序检测画面9-652.19其它画面9-662.19.1其它画面9-662.19.2辅助画面9-672.19.4参数画面9-692.19.5机械停止画面9-782.19.6变更密码画面9-792.19.7特权密码画面9-802.19.8密码解除画面9-813 .警报说明9-824 .常见问题解答9-851根本说明1.1 操作面板MX。mJaPan中国海天CHINAHAITIANOFF1.1.1 画面选择键IH以上按键用来进行数字及英文字母的输入。匕系统提供10个功能键（
6、FLFlO）进行画面的选择。1.1.2数字键输入数值0时使用。数值1、英文字母S、T、U输入时使用。英文字母输入时，按1次表示1,按2次表示S,按3次T,按4次表示U,连续按此键时循环显示1,S,T,Uo数值2、英文字母V、W、X输入时使用。英文字母输入时，按1次表示1,按2次表示V,按3次W,按4次表示X,连续按此键时循环显示1,V,W,Xo数值3、英文字母Y、Z输入时使用。英文字母输入时，按1次表示3,按2按3次表示Z,连续按此键时循环显示3、Y、Zo数值4、英文字母J、K、L输入时使用。英文字母输入时，按1次表示4,按2次表示J,按3次表示K,按4次表示L,连续按此键时循环显示4、J、K
7、、LoIOIeJ数值5、英文字母M、N、0输入时使用。英文字母输入时，按1次表示4,按2次表示M,按3次表示N,按4次表示0,连续按此键时循环显示5、MN、Oor1.iJ数值6、英文字母P、Q、R输入时使用。英文字母输入时，按1次表示6,按2次表示P,按3次表示Q,按4次表示R,连续按此键时循环显示6、P、Q、Ro1.iiESJ数值7、英文字母A、B、C输入时使用。英文字母输入时，按1次表示7,按2次表示A,按3次表示B,按4次表示C,连续按此键时循环显示7、A、B、CoFlIeiil数值8、英文字母D、E、F输入时使用。英文字母输入时，按1次表示8,按2次表示D,按3次表示E,按4次表示F,
8、连续按此键时循环显示8、D、E、F。%1数值9、英文字母G、H、I输入时使用。英文字母输入时，按1次表示9,按2次表示G,按3次表示H,按4次表示I,连续按此键时循环显示9、G、H、晨空格及斜杠输入时使用。按I次表示空格，按2次表示斜杠，连续按此键时循环显示空格和斜杠。小数点输入时使用。1.1.3光标移动键以上按键用来进行光标的移动、功能的选择、液晶亮度的调整。您可利用上下左右的方向键，将光标移到您要输入数据的地址上。假设您使用一个键无法到达您想要的地址上。您可一起配合上下左右的方向键来使用，假设您无法利用方向键将光标移到您要的位置上,也可利用Y,一直按到您想要到达的位置上。请注意，当您改变数
9、据后,欲移动光标到另一个地址,原改变后的资料将会保存。Eh百日在光标向上移动时使用。如果在状态显示画面按此键，那么LCD画面比照在光标向下移动时使用。如果在状态显示画面按此键，那么LCD画面比照光标向左移动时使用。在光标向右移动时使用。1.1.4确认/取消键进行资料变更确实认及取消。1.1.5模式键/手动操作键用来选择手动/半自动/全自动/调模模式，资料锁定键在ON状态时，手动/半自动/全自动状态下，红色指示灯闪烁，调模键示灯在手动调模时呈红色闪烁、在自动调模状态中红色指不灯点凫。调模退键，按住不放时表示ON、放开表示OFF。手动调模模式中按住调模退键、模具后退。调模进键，按住不放时表示ON、
10、放开表示OFF。在手动调模模式中按住调模进键、模具前进。润滑键，按一次表示ON、再按一次表示OFF。指示灯在ON时红色点亮、0FF时熄灭。M1.mJ开模键，手动状态下，按此键会依设定参数进行开模。假设有设定中子动作,那么会连锁进行设定的动作，手放开此键那么开模停止。1.mJ合模键，手动状态下，按此键会依设定参数进行合模。假设有设定中子动作,那么会连锁进行设定的动作，手放开此键那么合模停止。托模退键，当顶针未退到位时，按下此键那么会进行顶针退动作。IIWIH三al托模进键，托模进动作必须在开模终的位置上，且中子均已退回（特殊中子除外）。托模次数有设定，按此键，会按照托模次数作连续动作。公模吹气键
11、，按住不放时表示ON、放开表示OFF。在公模侧的吹气动作时使用。母模吹气键，按住不放时表示ON、放开表示OFF。在母模侧的吹气动作时使用。中子A进键中子A退键中子1功能选用，于手动下按下进或退键，在满足中子动作条件的前提下，依设定之压力速度时间等条件进行中子1进退。中子B进键中子B退键中子2功能选用，于手动下按下进或退键，在满足中子动作条件的前提下，依设定之压力速度时间等条件进行中子2进退。中子C退键中子3功能选用，于手动下按下进或退键,在满足中子动作条件的前提下，依设定之压力速度时间等条件进行中子3进退。射出键，于手动状态下，当温度开关“ON”，料管温度已到达设定值，且预温时间已到，按此键那
12、么进行射出，中途会依所设定值而分段进入保压，最后为保压末段的压力及速度，放开此键那么停止射出。储料键，于手动状态下，储料激活条件与射出相同，当射出位置在储料终之前时，按下此键即放开，本键会自动保持至储料完成。假设于中途要停止该动作，再按一次即可。射退键，射退激活条件与射出相同，当螺杆实际位置在射退终之前，按此键那么做射退动作，手放开即停止。座台进键，座台前进动作按住不放时表示ON、放开表示OFF。在座台进动座台退键，座台后退动作按住不放时表示ON、放开表示OFF。在座台退动电热开键，用于启动电热。电热关键，用于关闭电热。马达开键，用于启动油泵马达。马达关键，用于关闭油泵马达。1.1.6资料锁定
13、键开关处于ON的位置时处于资料锁定状态，此时所有参数无法输入。当处于资料锁定状态时、手动指示灯/半自动指示灯/全自动指示灯会不停的闪烁，表示已经进入资料锁定状态。1.2密码说明1.2.1 用户密码用户限制参数变更的密码。1.2.2工厂设定密码限制变更制造工厂设定的注塑机机器参数时，仅可用于海天工厂内的密码。1.2.3 管理者密码返回出厂状态的用户及工厂设定密码时使用的密码。在密码被遗忘等场合由管理者使用。1.2.4 机械停止密码处械停止设定及机械停止解除操作时输入的密码。（机械停止设定画面、机械停止解除画面）1.2.5 自由密码输入输入此密码后，不需要每次再频繁输入用户及工厂设定等级密码。背灯
14、OFF或者电源OFFfoN后该密码失效。*将工厂设定密码输入自由密码后不再需要输入用户及工厂设定等级的密码。*将用户设定密码输入自由密码后不再需要输入用户等级的密码。1.2.6 密码输入的操作等级操作等级是用户时，也可以输入工场设定密码。操作等级 操作等级 操作等级 操作等级用户工场设定机械停止 ，管理者用户及工场设定密码输入有效工场设定密码输入有效机械停止密码输入有效管理者密码输入有效自由密码输入时的操作等级将工场设定密码输入自由密码后不再需要输入用户及工场设定等级的密码。将用户设定密码输入自由密码后1.4 输入键说明1.5 .1密码输入须文字输入时，复数次按下数字键，以数字一文字一文字的形式变更。例1：7键按1次：数字77键按2次：文字A7键按3次：文字B7键按4次：文字C7键按5次：数
