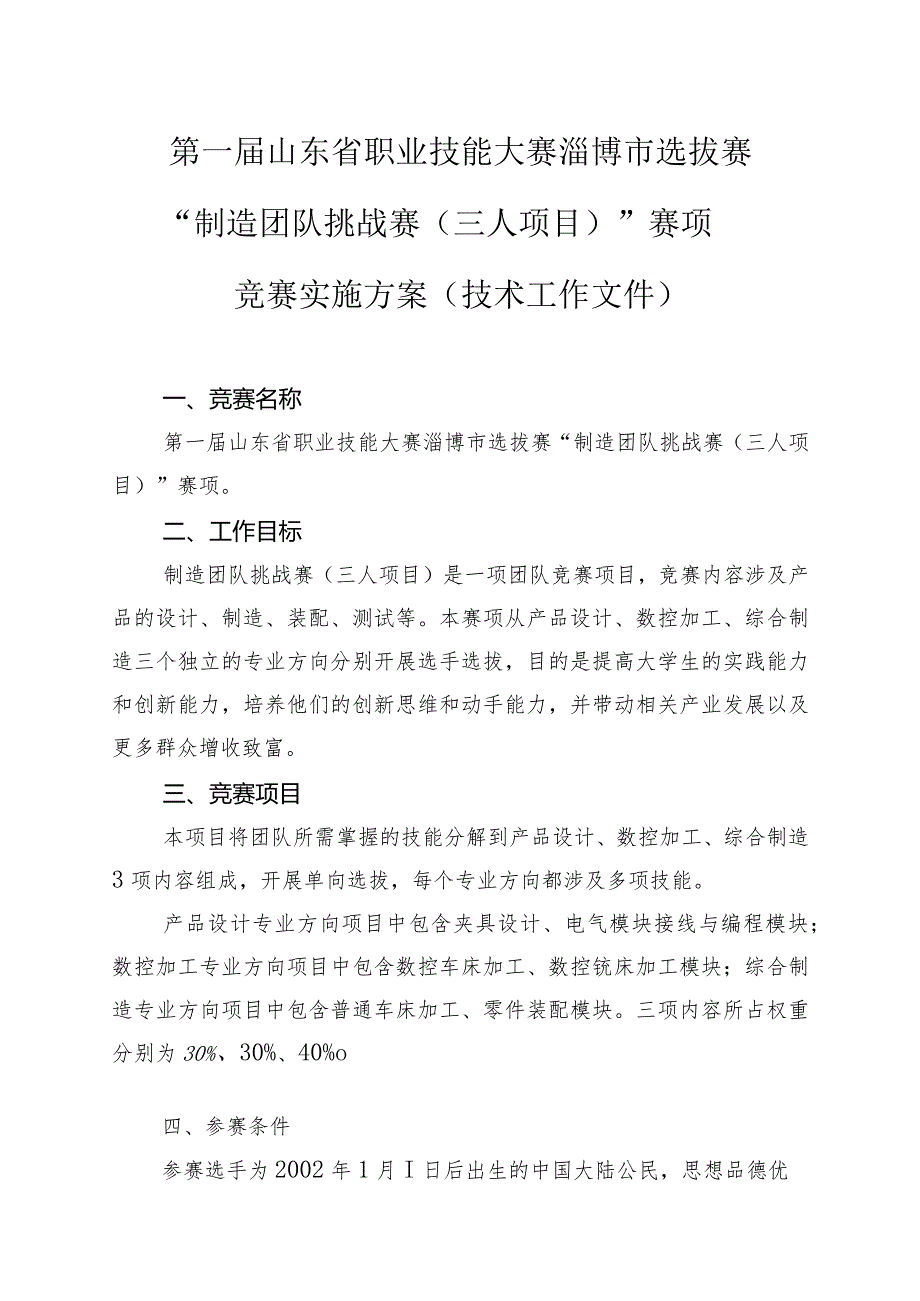

1、第一届山东省职业技能大赛淄博市选拔赛“制造团队挑战赛（三人项目）”赛项竞赛实施方案（技术工作文件）一、竞赛名称第一届山东省职业技能大赛淄博市选拔赛“制造团队挑战赛（三人项目）”赛项。二、工作目标制造团队挑战赛（三人项目）是一项团队竞赛项目，竞赛内容涉及产品的设计、制造、装配、测试等。本赛项从产品设计、数控加工、综合制造三个独立的专业方向分别开展选手选拔，目的是提高大学生的实践能力和创新能力，培养他们的创新思维和动手能力，并带动相关产业发展以及更多群众增收致富。三、竞赛项目本项目将团队所需掌握的技能分解到产品设计、数控加工、综合制造3项内容组成，开展单向选拔，每个专业方向都涉及多项技能。产品设计

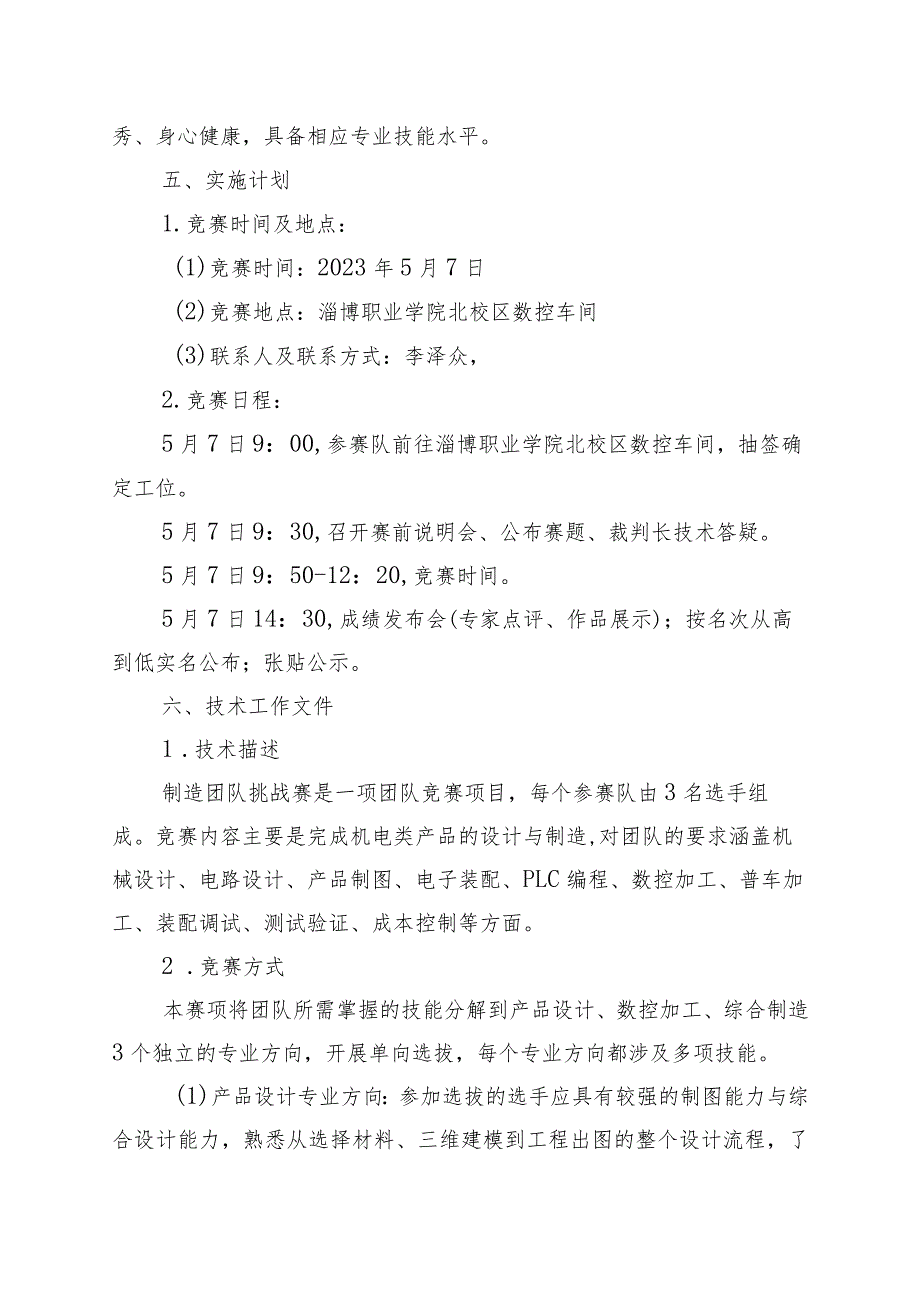

2、专业方向项目中包含夹具设计、电气模块接线与编程模块；数控加工专业方向项目中包含数控车床加工、数控铳床加工模块；综合制造专业方向项目中包含普通车床加工、零件装配模块。三项内容所占权重分别为30%、30%、40%o四、参赛条件参赛选手为2002年1月I日后出生的中国大陆公民，思想品德优秀、身心健康，具备相应专业技能水平。五、实施计划1.竞赛时间及地点：(1)竞赛时间：2023年5月7日(2)竞赛地点：淄博职业学院北校区数控车间(3)联系人及联系方式：李泽众，2.竞赛日程：5月7日9：00,参赛队前往淄博职业学院北校区数控车间，抽签确定工位。5月7日9：30,召开赛前说明会、公布赛题、裁判长技术答疑
3、。5月7日9：50-12：20,竞赛时间。5月7日14：30,成绩发布会(专家点评、作品展示)；按名次从高到低实名公布；张贴公示。六、技术工作文件1 .技术描述制造团队挑战赛是一项团队竞赛项目，每个参赛队由3名选手组成。竞赛内容主要是完成机电类产品的设计与制造,对团队的要求涵盖机械设计、电路设计、产品制图、电子装配、PLC编程、数控加工、普车加工、装配调试、测试验证、成本控制等方面。2 .竞赛方式本赛项将团队所需掌握的技能分解到产品设计、数控加工、综合制造3个独立的专业方向，开展单向选拔，每个专业方向都涉及多项技能。(1)产品设计专业方向：参加选拔的选手应具有较强的制图能力与综合设计能力，熟悉

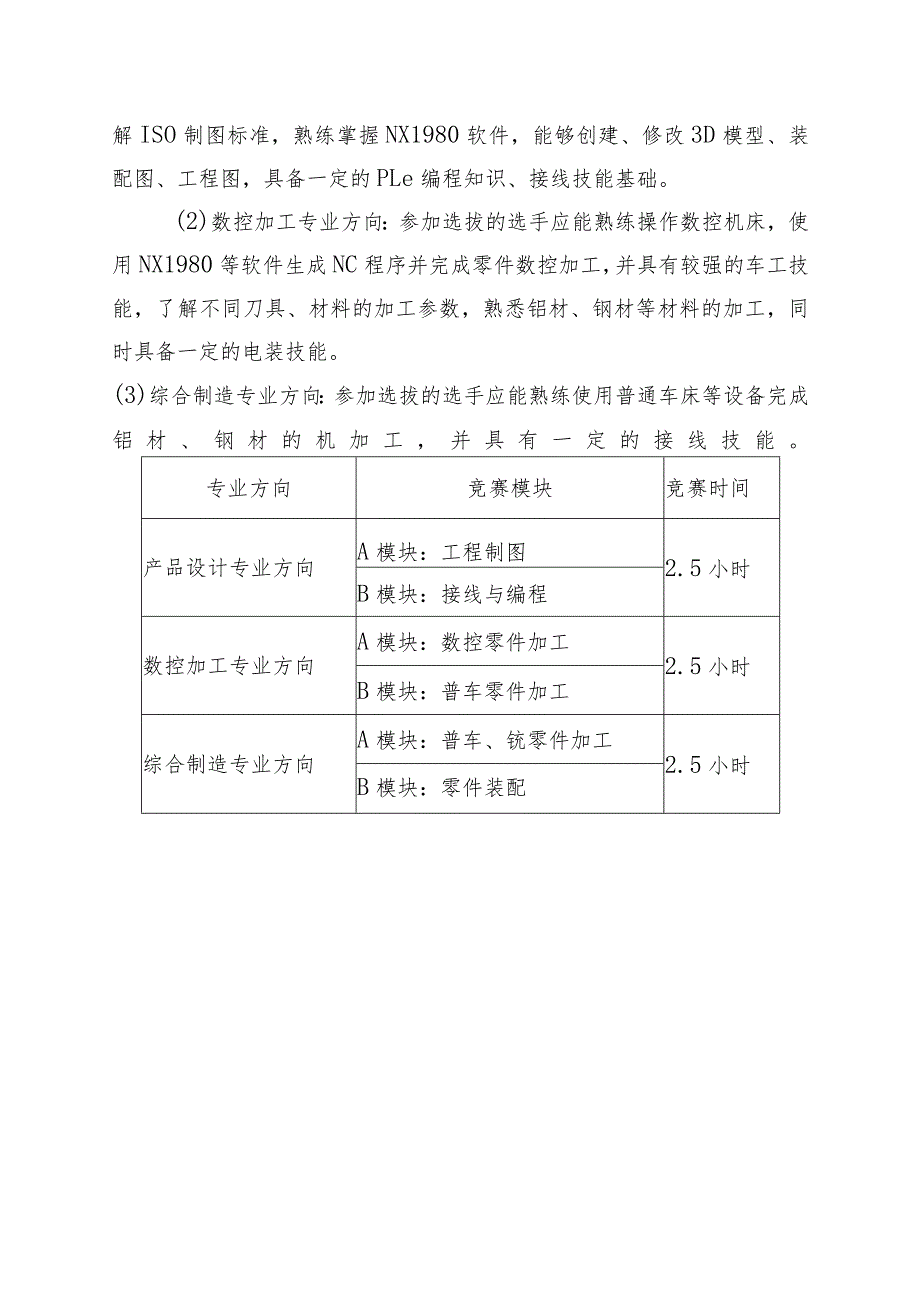

4、从选择材料、三维建模到工程出图的整个设计流程，了解ISO制图标准，熟练掌握NX1980软件，能够创建、修改3D模型、装配图、工程图，具备一定的PLe编程知识、接线技能基础。(2)数控加工专业方向：参加选拔的选手应能熟练操作数控机床，使用NX1980等软件生成NC程序并完成零件数控加工，并具有较强的车工技能，了解不同刀具、材料的加工参数，熟悉铝材、钢材等材料的加工，同时具备一定的电装技能。(3)综合制造专业方向：参加选拔的选手应能熟练使用普通车床等设备完成铝材、钢材的机加工，并具有一定的接线技能。专业方向竞赛模块竞赛时间产品设计专业方向A模块：工程制图2.5小时B模块：接线与编程数控加工专业方向
5、A模块：数控零件加工2.5小时B模块：普车零件加工综合制造专业方向A模块：普车、铳零件加工2.5小时B模块：零件装配3 .评判标准(1)分数权重：本项目评分标准分为测量和评价两类。凡可采用客观数据表述的评判称为测量；凡需要采用主观描述进行的评判称为评价。各模块评价分和测量分的分数权重如下:专业方向模块编号模块名称评价分产品A工程制图50设计B接线与编程50总计100数控A数控零件加工50加工B普车零件加工50总计100综合A普车零件加工50制造B零件装配50总计100评价分的打分方式：3名裁判为一组，各自单独给出从O到3的等级，平均后除以3,再乘以评分要素的分值，即为该要素的实际得分。评价分等
6、级表如下：等级要求描述各方面均低于行业标准，包括“未做尝试”1达到行业标准2达到行业标准，且某些方面超过标准3达到行业期待的优秀水平评价分等级准则样例1：零件加工面相符度等级要求描述有两个以上的重要特征（如腔、轮廓、孔、螺纹等）未加工；有一个以上位置明显错误；在此表面上出现了不应该出现的特征；机床倒角少于25%；有两个以内重要特征（如腔、轮廓、孔、螺纹等）未加工；有一个位置明显错误；机床倒角少于50%；毛刺去除少于25%；有一个或两个不重要特征（如圆弧）未加工；表面质量超过一般水平；2机床倒角超过一般水平，但不够最好；毛刺去除少于50%；所有特征完整且位置正确；3表面质量优秀，机床倒角和手工倒
7、角毛刺完美。评价分等级准则样例2：零件表面损伤等级要求描述完整度低于75%的，给等级0；有一处以上较严重的划痕、夹痕、接刀、振纹等的；有严重撞痕（过切）或轮廓损伤（错误）等的；完整度低于90%的，最高给等级1；有少于两处轻微撞痕（过切）或轮廓损伤（错误）等的；仅一处较严重的划痕、夹痕、接刀、振纹等的；有多于两处的轻微的夹伤、划痕、接刀、振纹等的；没有撞痕（过切）或轮廓损伤（错误）；2 仅有一处或两处轻微夹伤、划痕、接刀、振纹等的；3 零件表面完美优秀，没有任何问题。（2）评判方法：所有代表队裁判员分成若干个评判小组，分工完成各项评判工作。对裁判组的预期分工如下，实际分工将根据裁判员人数和专业背
8、景进行调整。评判组1：评判组2： 和粗糙度检测。评判组3：负责制图及加工零件的评判。负责电气功能测试。负责数控机床、普车赛件的评价打分，螺纹负责评价打分的裁判员，3名裁判打出的等级，相差必须小于等于1。当3名裁判打出的等级相差大于1时，需要给出确切理由并在小组长或裁判长的监督下重新打分。负责电气功能测试，以及图纸资料评判的裁判员，对选手各项表现达成一致后，给出得分。对于完成度小于50%的赛件，裁判组可不进行全面测量与评判，仅视完成情况做局部测量或相互比较后给出分数。3 .成绩并列：各专业方向的选手分别进行总成绩排序，当某个专业方向内出现选手总成绩并列时，按高权重模块的成绩确定排名。4 .安全规
9、定进入比赛区域时，必须佩戴个人防护用具。选手在进行数控、车床、钳工操作时必须穿防砸防穿刺劳保鞋，服装要求紧身不松垮；在操作数控、车床时需佩戴安全护目镜；长发选手在操作车床、铳床时需戴帽子。地板和通道上必须保持没有不必要的杂物、导线和垃圾。滴溅在地板上的冷却液、油污和其它液体都必须清理干净。5 .样题一、产品设计专业方向任务1设计夹具提交相关文档及3D、2D制图。夹具要求如下：- 能够夹取任务零件- 夹具不对工件表面造成损伤- 夹具可与气缸等气动系统连接- 夹具可被固定在（夹具与丝杠滑块间的）连接零件上- 夹具能夹取工件重量- 夹具能承受一定幅度震动要求在赛场完成产品的所有制图工作，包括产品和组
10、件的3D爆炸装配图、装配视图、需加工零件的工程图（采购件除外）。任务2电气模块接线与编程完成PLC与现场提供的气动元件和传感器的接线，并测试信号通畅，完成气动元件与传感器的质量检测。绘制PLC与现场提供的气动元件和传感器的接线图。编写PLC程序，能够使实现PLC与气动元件和传感器的通信，并且能够实现直线三点间的抓取任务。抓取任务：A点检测到工件，夹具打开并落下夹取工件，夹具抬起后，在丝杠运动下，夹持工件致B处放置工件并返回A点。A点再次检测到工件，夹具打开并落下夹取工件，夹具抬起后，在丝杠运动下，夹持工件致C处放置工件并返回A点。O抓取点A II6操取点B I.I?抓取点C夹具丝杠模组41目抓
11、取任务示意图抓取点位位置说明见下表：抓取点位置说明A供料位置，传感器检测有无工件B料仓1C料仓2二、数控加工专业方向任务1数控车床加工任务零件使用数控车床将任务零件加工出来。任务2数控铳床加工夹具使用数控车床将夹具(产品设计专业方向中设计)加工出来。使用游标卡尺、深度尺、角度尺等量具，测量并记下夹具的特征尺寸，与UG12.O中3D建模和2D工程图比较，正确表达出实体的特征。三、综合制造专业方向任务1普通车床加工任务零件使用普通车床将任务零件加工出来。任务2零件装配能够完成现场提供零件与加工零件的装配，实现机械与电气系统的联调，完成PLC程序编制的抓取任务。额外连接零部件可通过普车、铳自行加工。
12、6 .设施设备安排及清单(1)赛场场地规格要求最终以场地实际为准。(2)基础设施清单内容名称/规格备注数控铳床型号：VM1050S生产厂家：纽威数控装备(苏州)股份有限公司最高转速：8000rpm定位精度：0OlOmm赛场提供刀柄1套，其他自备。快速移动：X轴8m/min,Y轴8m/min,Z轴4mminX、Y、Z轴行程：862X520X56Omm数控系统：FANUCOiSeriesPLUS刀柄:RE32拉钉：BT40-45数控车床型号：CKA6140i生产厂家：通用技术集团大连机床有限责任公司规格：400/750普通车床型号：C6136.生产厂家：沈阳一机第一机床厂计算机LenovoL171
13、0D或配置接近的计算机其他竞赛耗材、设备配套工具七、申诉与仲裁(1)申诉1.参赛选手对不符合竞赛规定的工具和设备，有失公正的评审、计分，以及对工作人员的违规行为等，均可提出申诉。2.选手申诉均须在规定时限(竞赛结束后2小时内)用书面形式向仲裁组提出。组委会办公室要认真负责地受理选手申诉，并将处理意见两小时内书面反馈当事人。(2)仲裁1.为保证比赛顺利进行，保证比赛结果公平公正，组委会委托仲裁组负责受理竞赛中出现的所有申诉并进行仲裁。2.仲裁组的裁决为最终裁决，参赛选手不得因申诉或对处理意见不服而停止比赛，否则视弃权处理。八、赛项预案比赛过程中如遇突然停电：1 .按下设备的“急停”按钮，并迅速切断机床的电源及配电柜电源。2 .听从裁判的安排，清理机床。3 .按要求结束工作后，从安全通道离开工作现场。比赛过程中如遇突然停电，应：比赛过程中突遇火警：1.应迅速切断电源总开关。4 .按照赛场预定的安全通道有序疏散，并保持镇定，不要造成慌乱。5 .按照遇火警要求进行报警，并立即向上级报告。6 .积极展开自救，用现有条件展开救火行动，在保证自身安全的情况下，对火势加以控制，以减少损失。比赛过程中如遇突发事件：比赛过程中，如遇选手因加工过程中发生身体损伤的,应尽快将该学员送往校医院进行治疗。如不能在校处理，送医院就诊，并立即通知上级主管部门。
