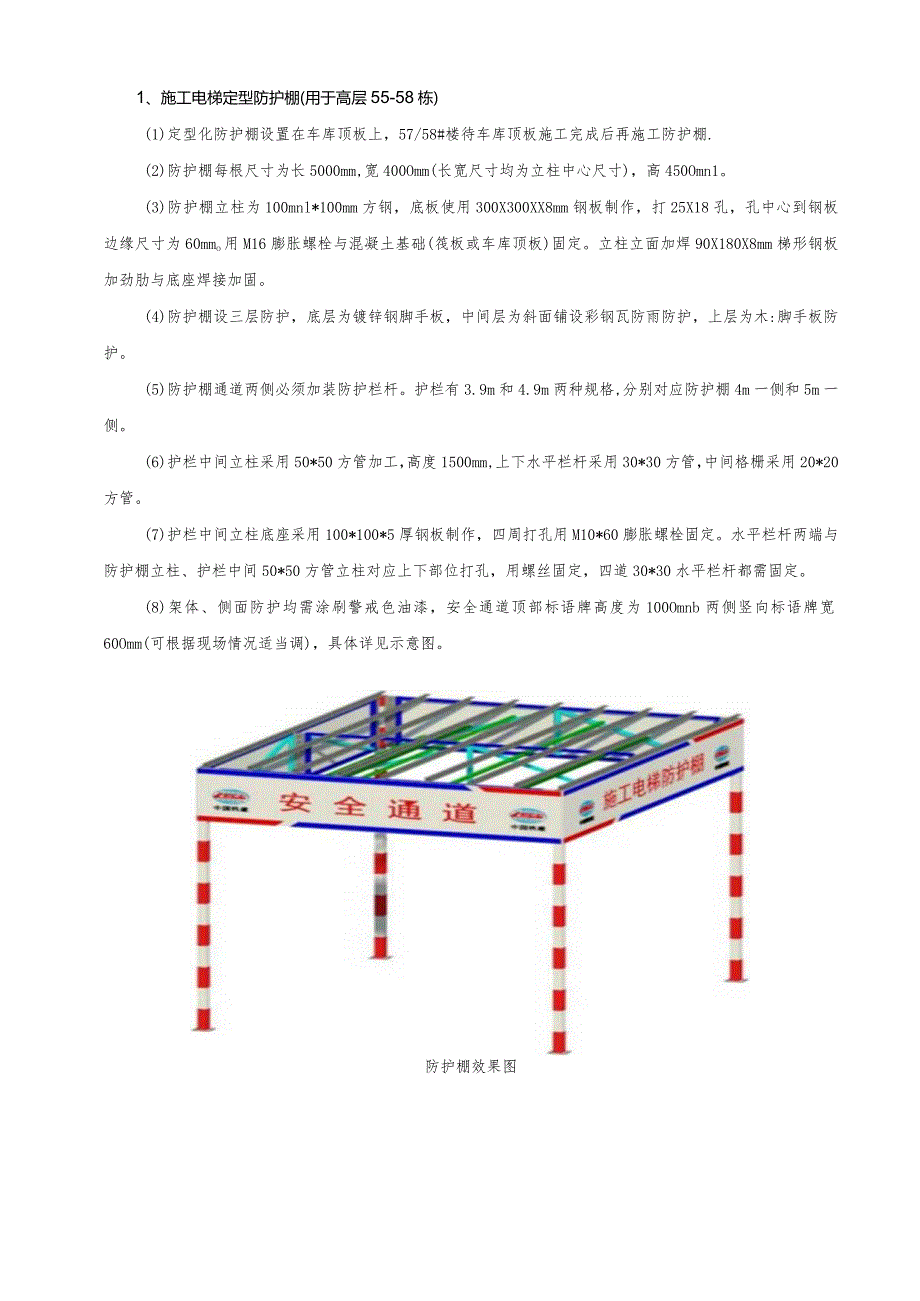

1、1、施工电梯定型防护棚(用于高层55-58栋)(1)定型化防护棚设置在车库顶板上，57/58#楼待车库顶板施工完成后再施工防护棚.(2)防护棚每根尺寸为长5000mm,宽400Omm(长宽尺寸均为立柱中心尺寸)，高450Omn1。(3)防护棚立柱为100mnl*100mm方钢，底板使用300X300XX8mm钢板制作，打25X18孔，孔中心到钢板边缘尺寸为60mmo用M16膨胀螺栓与混凝土基础(筏板或车库顶板)固定。立柱立面加焊90X180X8mm梯形钢板加劲肋与底座焊接加固。(4)防护棚设三层防护，底层为镀锌钢脚手板，中间层为斜面铺设彩钢瓦防雨防护，上层为木:脚手板防护。(5)防护棚通道两侧
2、必须加装防护栏杆。护栏有3.9m和4.9m两种规格,分别对应防护棚4m一侧和5m一侧。(6)护栏中间立柱采用50*50方管加工，高度1500mm,上下水平栏杆采用30*30方管，中间格栅采用20*20方管。(7)护栏中间立柱底座采用100*100*5厚钢板制作，四周打孔用M10*60膨胀螺栓固定。水平栏杆两端与防护棚立柱、护栏中间50*50方管立柱对应上下部位打孔，用螺丝固定，四道30*30水平栏杆都需固定。(8)架体、侧面防护均需涂刷警戒色油漆，安全通道顶部标语牌高度为100Omnb两侧竖向标语牌宽60Omm(可根据现场情况适当调)，具体详见示意图。防护棚效果图:-a a 5安全是幸柘的三泉

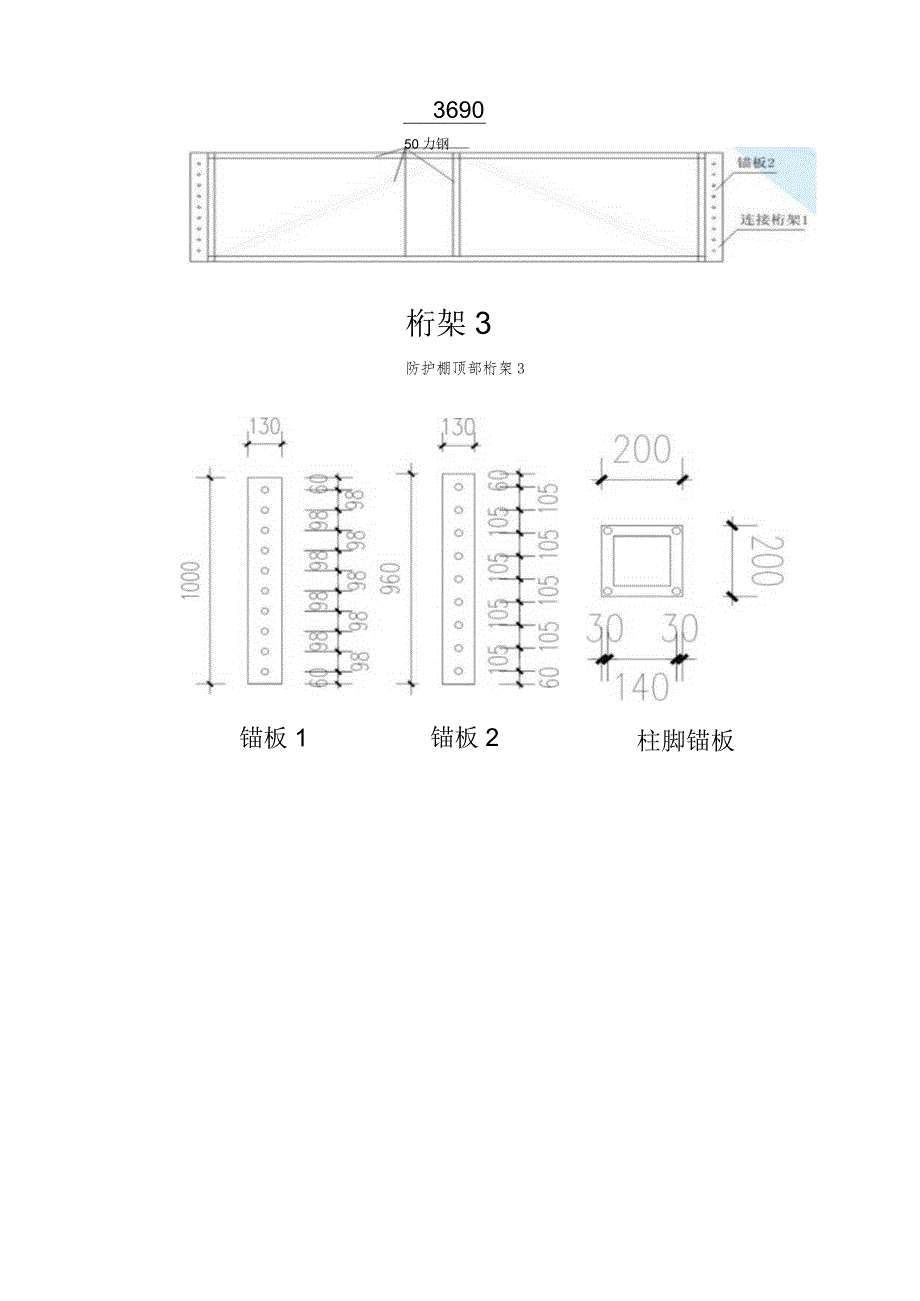

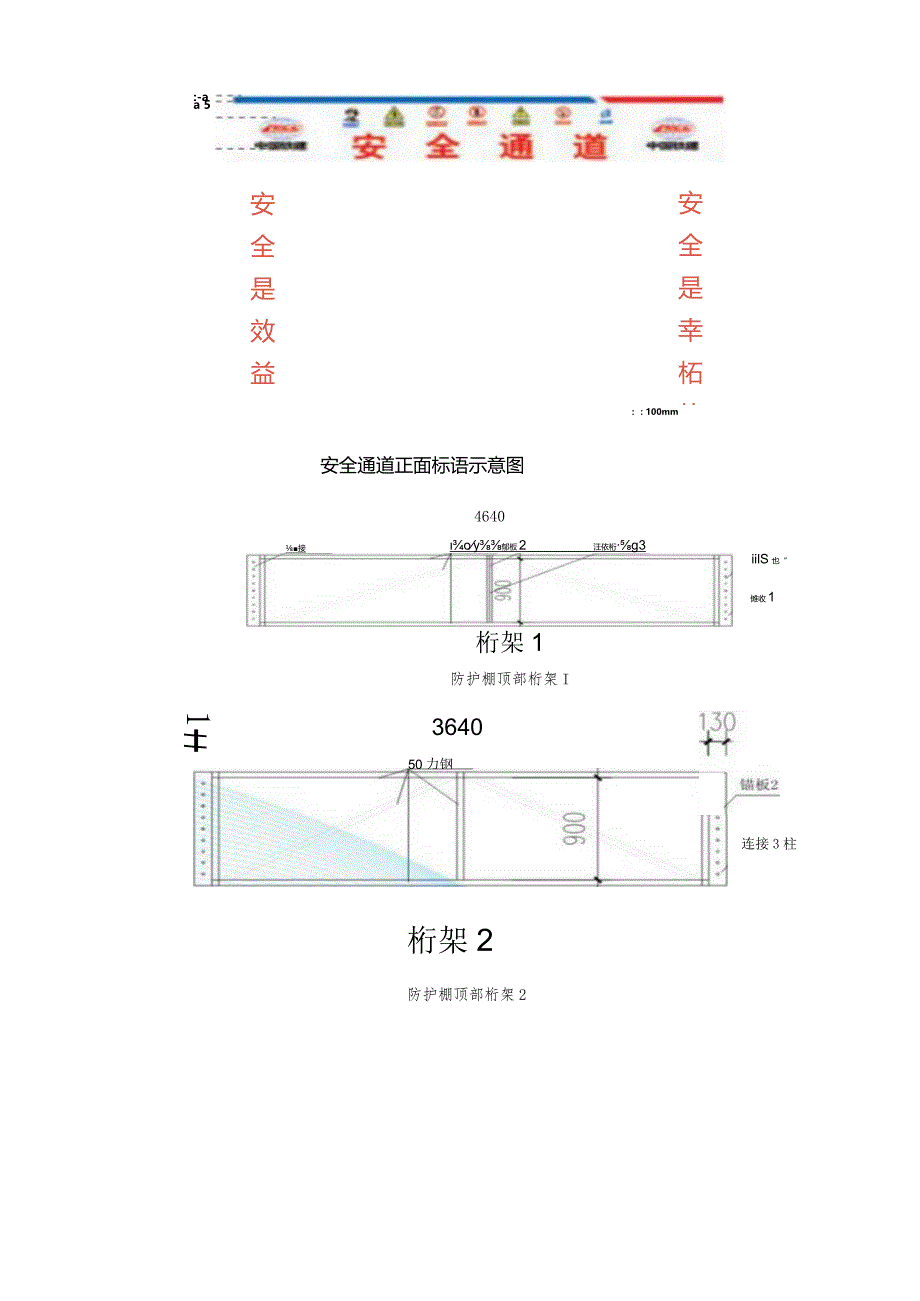

3、安全是效益的保一!：100mm安全通道正面标语示意图4640接oy郁板2汪依桁g3iilS也“傩收11#50力钢连接3柱桁架1防护棚顶部桁架I3640桁架2防护棚顶部桁架2369050力钢桁架3防护棚顶部桁架3锚板1锚板2柱脚锚板4000柱连接示意图桁架1-桁架3连接示意图2、安全通道(1)定型化安全通道设置在车库顶板上。(2)安全通道防护长6000mm,宽350Omnl(净宽230Olnnl),高4500。(3)如下图所示：安全通道立柱采用40X60矩管(间距Im)做支撑，上部水平杆采用40X40矩管，两侧水平杆采用30X30矩管(三道，距地分别为20Omm,80Ommj200mm)。(4)
4、通道上方，两侧悬挂钢筋标语牌，上方标语牌高度1m,两侧标语牌宽度600mm,通道内侧悬挂安全展板，如图所示:(5)防护棚设三层防护，底层为镀锌钢脚手板，中间层为斜面铺设彩钢瓦防雨防护，上层为木：脚手板防护。(6)底部柱脚锚固同上述做法。定型化安全通道实景图技术交底记录表C2-1编号工程名称昆明恒大阳光半岛小区项目首期（一标段）主体及配套建设工程交底日期2019年7月15日施工单位中铁建设集团有限公司分项工程名称安全通道技术交底交底提要安全通道及施工电梯防护棚技术交底交底内容：交底审核人交底人专业工长质检员交底时间架子队接受交底人班组长质检员接受交底时间操作人员签字：审核人交底人接受交底人1、本表由施工单位填写，交底单位与接受交底单位各保存一份。2、分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。
