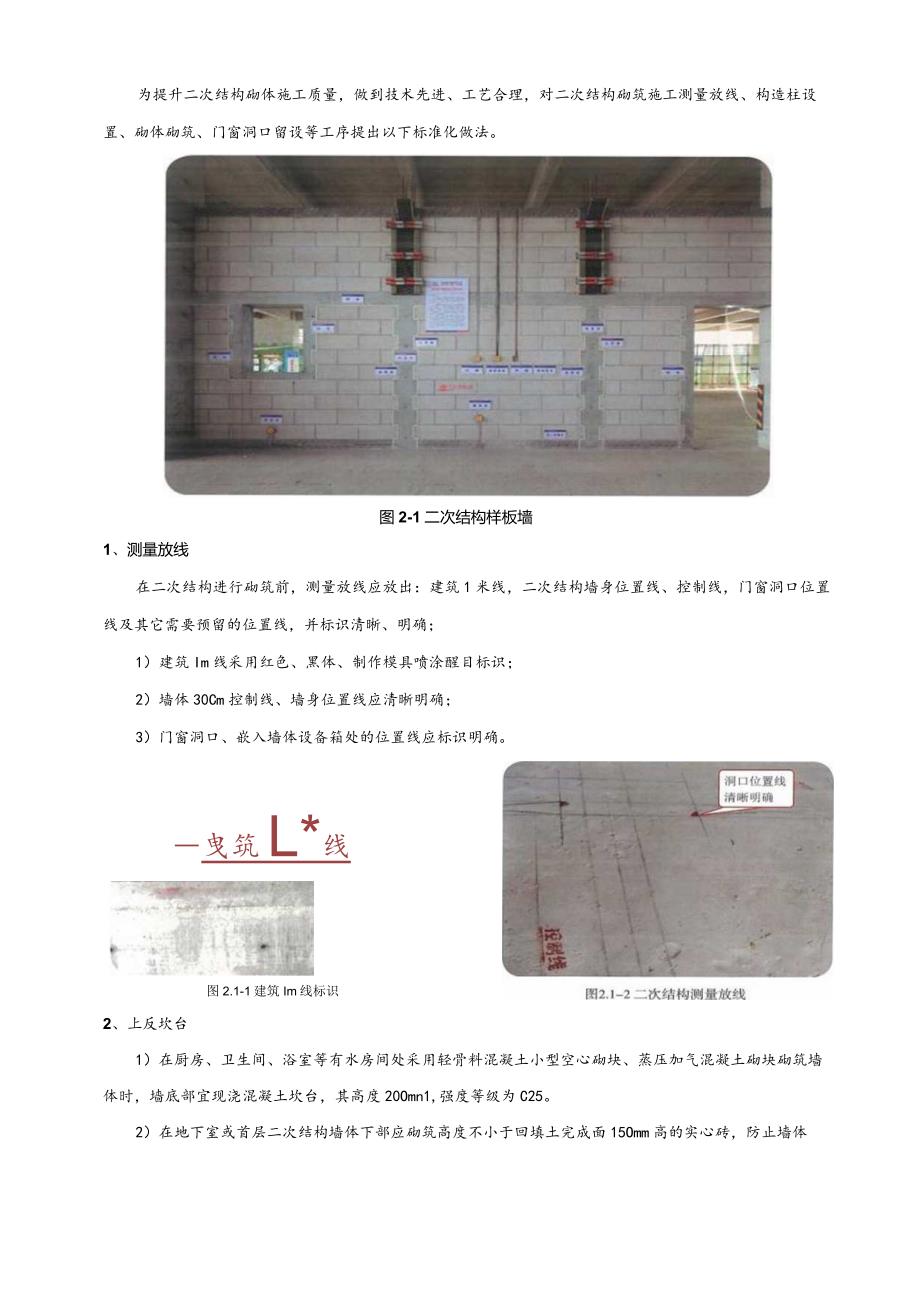

1、为提升二次结构砌体施工质量，做到技术先进、工艺合理，对二次结构砌筑施工测量放线、构造柱设置、砌体砌筑、门窗洞口留设等工序提出以下标准化做法。图2-1二次结构样板墙1、测量放线在二次结构进行砌筑前，测量放线应放出：建筑1米线，二次结构墙身位置线、控制线，门窗洞口位置线及其它需要预留的位置线，并标识清晰、明确；1）建筑Im线采用红色、黑体、制作模具喷涂醒目标识；2）墙体30Cm控制线、墙身位置线应清晰明确；3）门窗洞口、嵌入墙体设备箱处的位置线应标识明确。曳筑L*线图2.1-1建筑Im线标识2、上反坎台1）在厨房、卫生间、浴室等有水房间处采用轻骨料混凝土小型空心砌块、蒸压加气混凝土砌块砌筑墙体时，

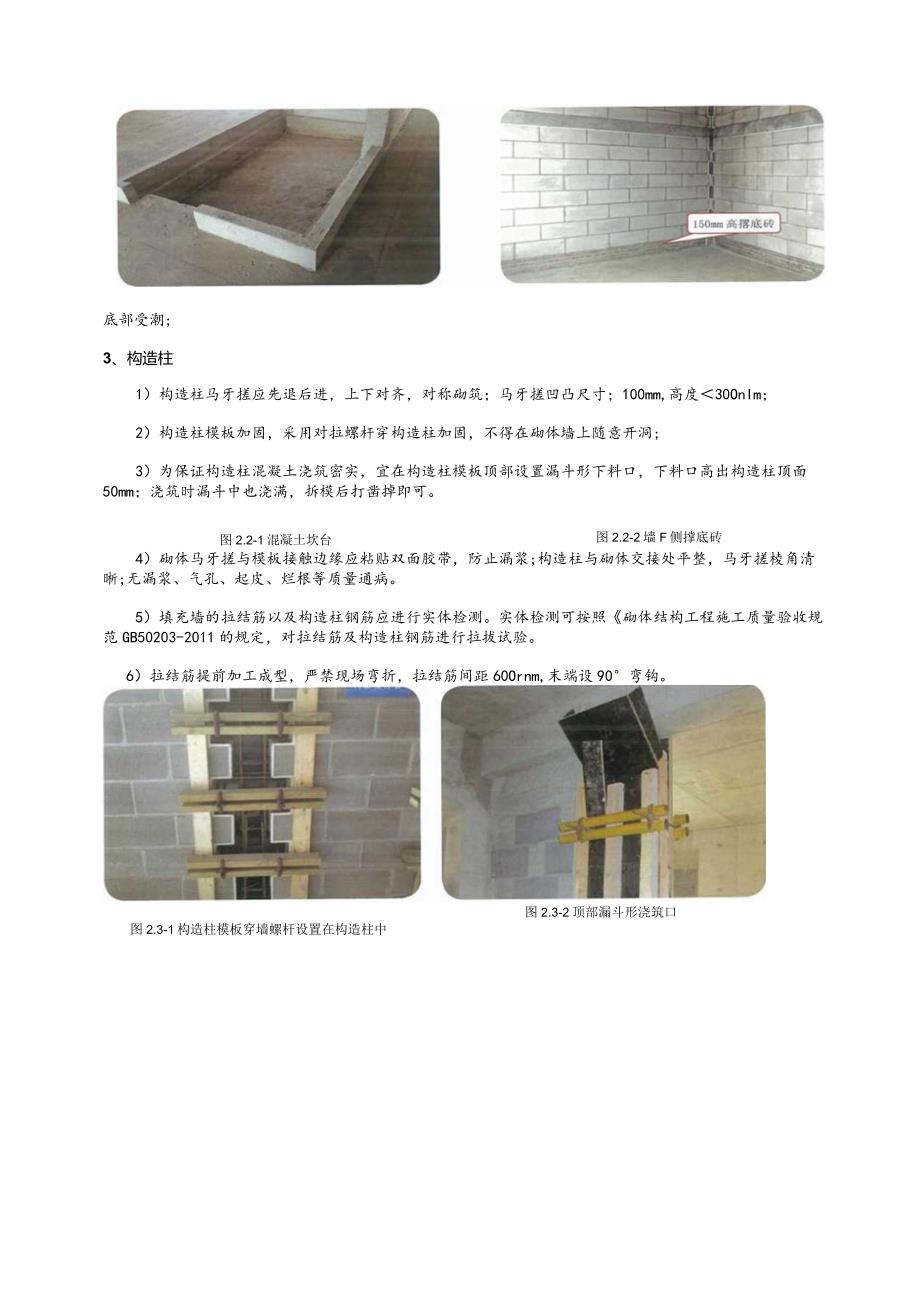

2、墙底部宜现浇混凝土坎台，其高度20Omn1,强度等级为C25。2）在地下室或首层二次结构墙体下部应砌筑高度不小于回填土完成面15Omm高的实心砖，防止墙体底部受潮;图2.2-2墙F侧撑底砖图2.2-1混凝土坎台3、构造柱1）构造柱马牙搓应先退后进，上下对齐，对称砌筑；马牙搓凹凸尺寸；100mm,高度30OnIm；2）构造柱模板加固，采用对拉螺杆穿构造柱加固，不得在砌体墙上随意开洞;3）为保证构造柱混凝土浇筑密实，宜在构造柱模板顶部设置漏斗形下料口，下料口高出构造柱顶面50mm；浇筑时漏斗中也浇满，拆模后打凿掉即可。4）砌体马牙搓与模板接触边缘应粘贴双面胶带，防止漏浆;构造柱与砌体交接处平整，马

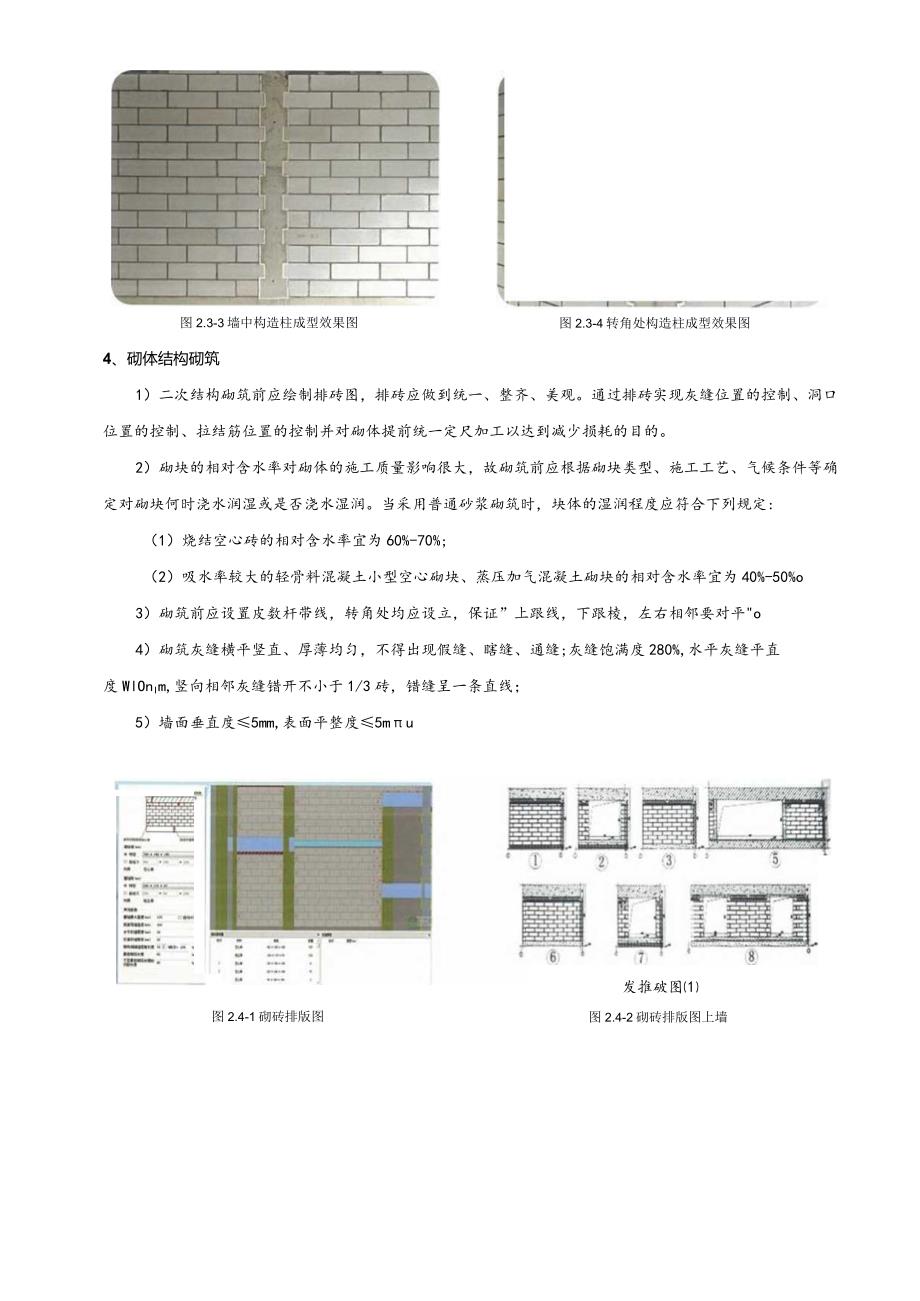

3、牙搓棱角清晰;无漏浆、气孔、起皮、烂根等质量通病。5）填充墙的拉结筋以及构造柱钢筋应进行实体检测。实体检测可按照砌体结构工程施工质量验收规范GB50203-2011的规定，对拉结筋及构造柱钢筋进行拉拔试验。6）拉结筋提前加工成型，严禁现场弯折，拉结筋间距60Ornm,末端设90弯钩。图2.3-2顶部漏斗形浇筑口图2.3-1构造柱模板穿墙螺杆设置在构造柱中图2.3-3墙中构造柱成型效果图图2.3-4转角处构造柱成型效果图4、砌体结构砌筑1）二次结构砌筑前应绘制排砖图，排砖应做到统一、整齐、美观。通过排砖实现灰缝位置的控制、洞口位置的控制、拉结筋位置的控制并对砌体提前统一定尺加工以达到减少损耗的目
4、的。2）砌块的相对含水率对砌体的施工质量影响很大，故砌筑前应根据砌块类型、施工工艺、气候条件等确定对砌块何时浇水润湿或是否浇水湿润。当采用普通砂浆砌筑时，块体的湿润程度应符合下列规定:（1）烧结空心砖的相对含水率宜为60%-70%;（2）吸水率较大的轻骨料混凝土小型空心砌块、蒸压加气混凝土砌块的相对含水率宜为40%-50%o3）砌筑前应设置皮数杆带线，转角处均应设立，保证”上跟线，下跟棱，左右相邻要对平o4）砌筑灰缝横平竖直、厚薄均匀，不得出现假缝、瞎缝、通缝;灰缝饱满度280%,水平灰缝平直度WlOnIm,竖向相邻灰缝错开不小于1/3砖，错缝呈一条直线；5）墙面垂直度5mm,表面平整度5mu
5、图2.4-1砌砖排版图图2.4-2砌砖排版图上墙发推破图图2.4-3墙面整体砌筑效果5、墙顶斜砖D为减少砌筑墙体收缩变形的不利影响，斜砌砖施工应在砌筑完14d后进行。2）塞口斜砖水平角度45-60之间，由墙体中间向两侧呈“倒八字砌筑；塞口斜砖须采用专用实心砖；中部及两端采用混凝土预制混凝土三角块支垫斜砖。3）斜砌砖应采用挤浆法塞砌，保证砂浆饱满。图2.5-1墙顶斜砌砖般预制三角块图2.5-2墙顶斜砌砖较预制三角块6、二次结构门窗洞口1）当门窗洞口两侧不设置构造柱时，因安装门窗需要，在门窗洞口两侧上、中、下部采用混凝土实心预制块嵌砌。2）窗台混凝土压顶应制作成L型企口，内高外低。3）门、窗洞口上
6、侧过梁采用预制构件，两侧入墙25Omm,人墙深度一致；图2.6-3窗台L型企口做法示意图图2.6-4窗台企口成型效果7、空调孔、电箱等预留洞1）空调孔、管道预留洞、配电箱等墙洞留设宜采用混凝土预制构件安装，减少现场封堵量，方便施工、美观统一。2）外墙孔洞应内高外低，防止雨水渗入。图2.7-1配电箱预制构件图2.7-2配电箱预制构件图2.7-3空调孔洞预制构件图2.7-4空调孔洞预制构件8、砌体结构线管开槽，封堵1）砌体结构上管线、线盒开凿前应弹线切割,2）线槽切割开凿宜采用专用器具，未经同意,保证开凿顺直、规整。严禁开水平槽。3）线槽封堵应密实，平整，修补完成面低于墙2mm ,为便于后续抹灰挂
7、网找平。图2.8-1墙面线槽开槽图图2.8-2线槽封堵图9、墙体抹灰1）混凝土、加气块墙体表面应进行拉毛”处理，拉毛应均匀、棱角分明、元坠流、无堆积、全覆盖。2）抹灰前应打点，宜冲筋。应分层进行，每层厚度不宜大于5mm-7nm;当抹灰总厚度大于35mm时，应增设加强网。不同材质的墙体之间交界处应设加强网。门框安装前在洞口边缘宜预留100mm宽进行二次收口。3）抹灰层与基层之间及各层之间必须粘结牢固、无空鼓、无脱层，面层宜麻面，应无裂缝、洁净、接搓平整、阴阳角顺直，设分格缝时，分格缝清晰；电盒收应方正，美观。图3.1-1拍浆拉毛,毛剌均匀,强度高图3.1-2机械喷毛，总体均匀.规则图3.1-4房
8、房烟道、毛体均匀，规则图3.1-3卫生间墙体拉毛，毛刺均匀，强度高钢板网片砌块墙里体图3.1-6不同材料基体交接处加强网设置图3.1-5不同材料基体交接处加强网设置图3.1-7门框边缘预的二次收口立面图图3.1-11阳角方正，顺直图3.1-12电盒收口方正技术交底记录表C2-1编号工程名称昆明恒大阳光半岛小区项目首期（一标段）主体及配套建设工程交底日期2019年7月10日施工单位中铁建设集团有限公司分项工程名称工程实体质量标准化指导手册交底交底提要二次几个交底内容：交底审核人交底人专业工长质检员交底时间架子队接受交底人班组长质检员接受交底时间操作人员签字：审核人交底人接受交底人1、本表由施工单位填写，交底单位与接受交底单位各保存一份。2、分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。
