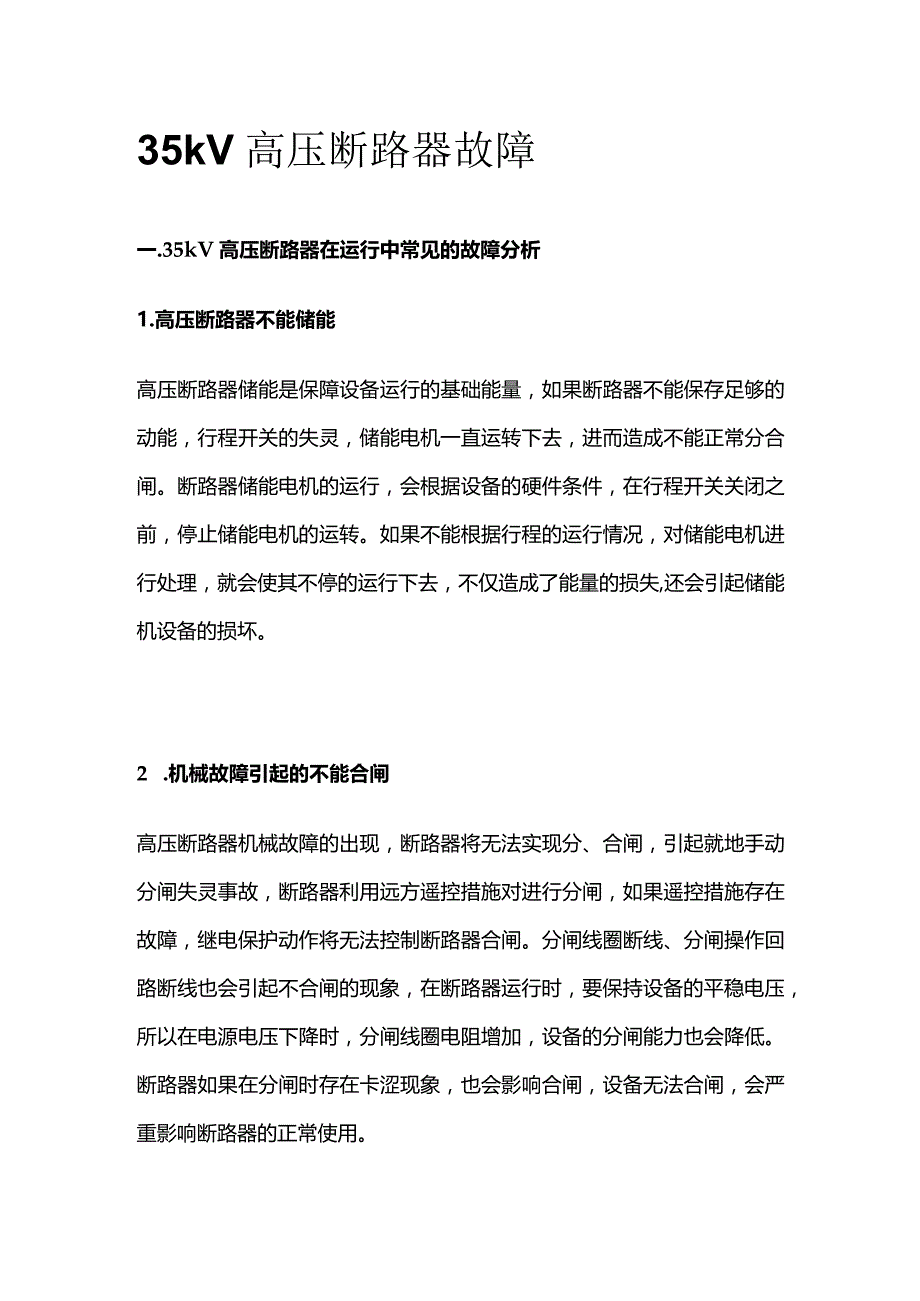

1、35kV高压断路器故障一.35kV高压断路器在运行中常见的故障分析1.高压断路器不能储能高压断路器储能是保障设备运行的基础能量，如果断路器不能保存足够的动能，行程开关的失灵，储能电机一直运转下去，进而造成不能正常分合闸。断路器储能电机的运行，会根据设备的硬件条件，在行程开关关闭之前，停止储能电机的运转。如果不能根据行程的运行情况，对储能电机进行处理，就会使其不停的运行下去，不仅造成了能量的损失,还会引起储能机设备的损坏。2 .机械故障引起的不能合闸高压断路器机械故障的出现，断路器将无法实现分、合闸，引起就地手动分闸失灵事故，断路器利用远方遥控措施对进行分闸，如果遥控措施存在故障，继电保护动作将

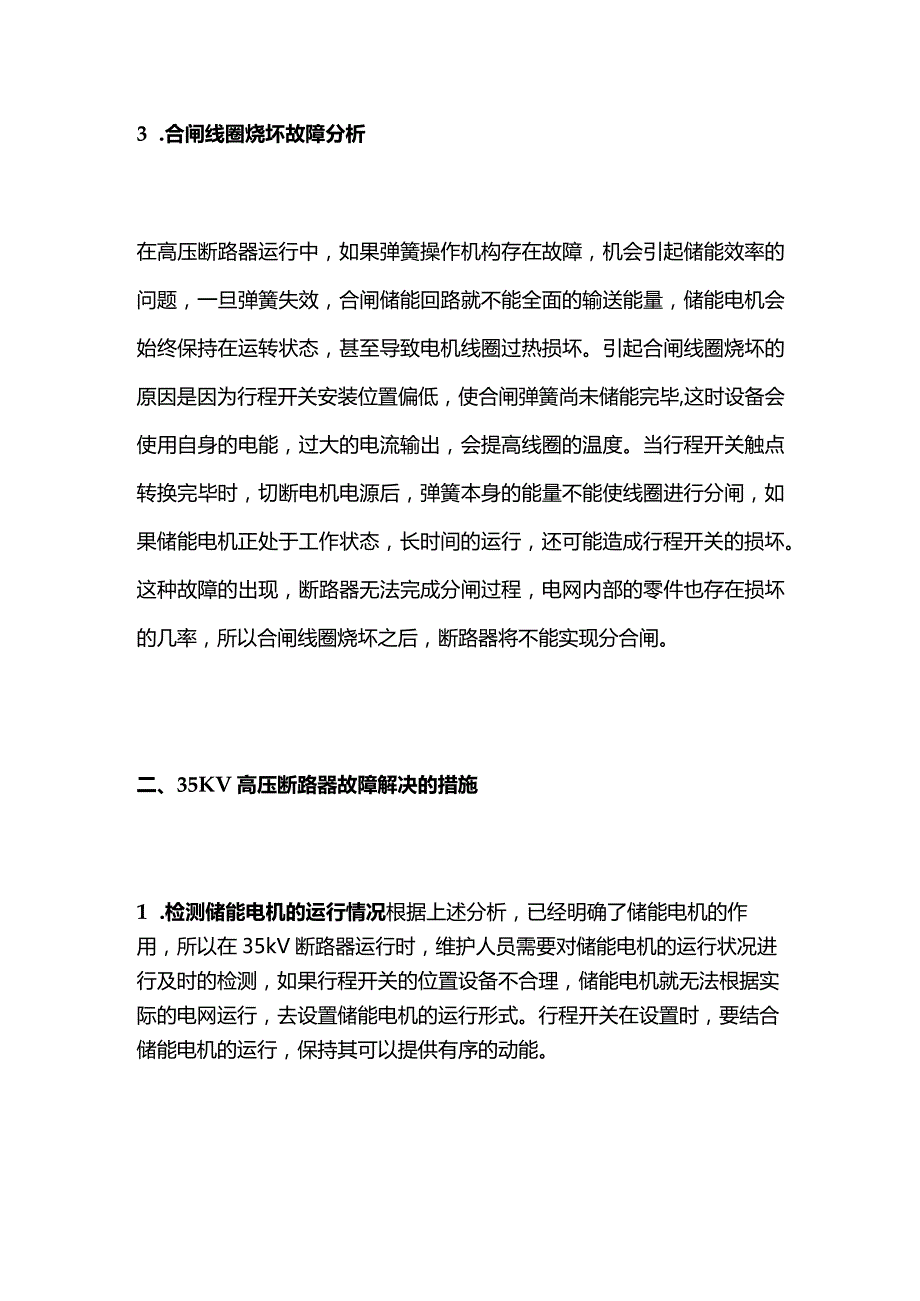

2、无法控制断路器合闸。分闸线圈断线、分闸操作回路断线也会引起不合闸的现象，在断路器运行时，要保持设备的平稳电压，所以在电源电压下降时，分闸线圈电阻增加，设备的分闸能力也会降低。断路器如果在分闸时存在卡涩现象，也会影响合闸，设备无法合闸，会严重影响断路器的正常使用。3 .合闸线圈烧坏故障分析在高压断路器运行中，如果弹簧操作机构存在故障，机会引起储能效率的问题，一旦弹簧失效，合闸储能回路就不能全面的输送能量，储能电机会始终保持在运转状态，甚至导致电机线圈过热损坏。引起合闸线圈烧坏的原因是因为行程开关安装位置偏低，使合闸弹簧尚未储能完毕,这时设备会使用自身的电能，过大的电流输出，会提高线圈的温度。当行
3、程开关触点转换完毕时，切断电机电源后，弹簧本身的能量不能使线圈进行分闸，如果储能电机正处于工作状态，长时间的运行，还可能造成行程开关的损坏。这种故障的出现，断路器无法完成分闸过程，电网内部的零件也存在损坏的几率，所以合闸线圈烧坏之后，断路器将不能实现分合闸。二、35KV高压断路器故障解决的措施1 .检测储能电机的运行情况根据上述分析，已经明确了储能电机的作用，所以在35kV断路器运行时，维护人员需要对储能电机的运行状况进行及时的检测，如果行程开关的位置设备不合理，储能电机就无法根据实际的电网运行，去设置储能电机的运行形式。行程开关在设置时，要结合储能电机的运行，保持其可以提供有序的动能。2 .

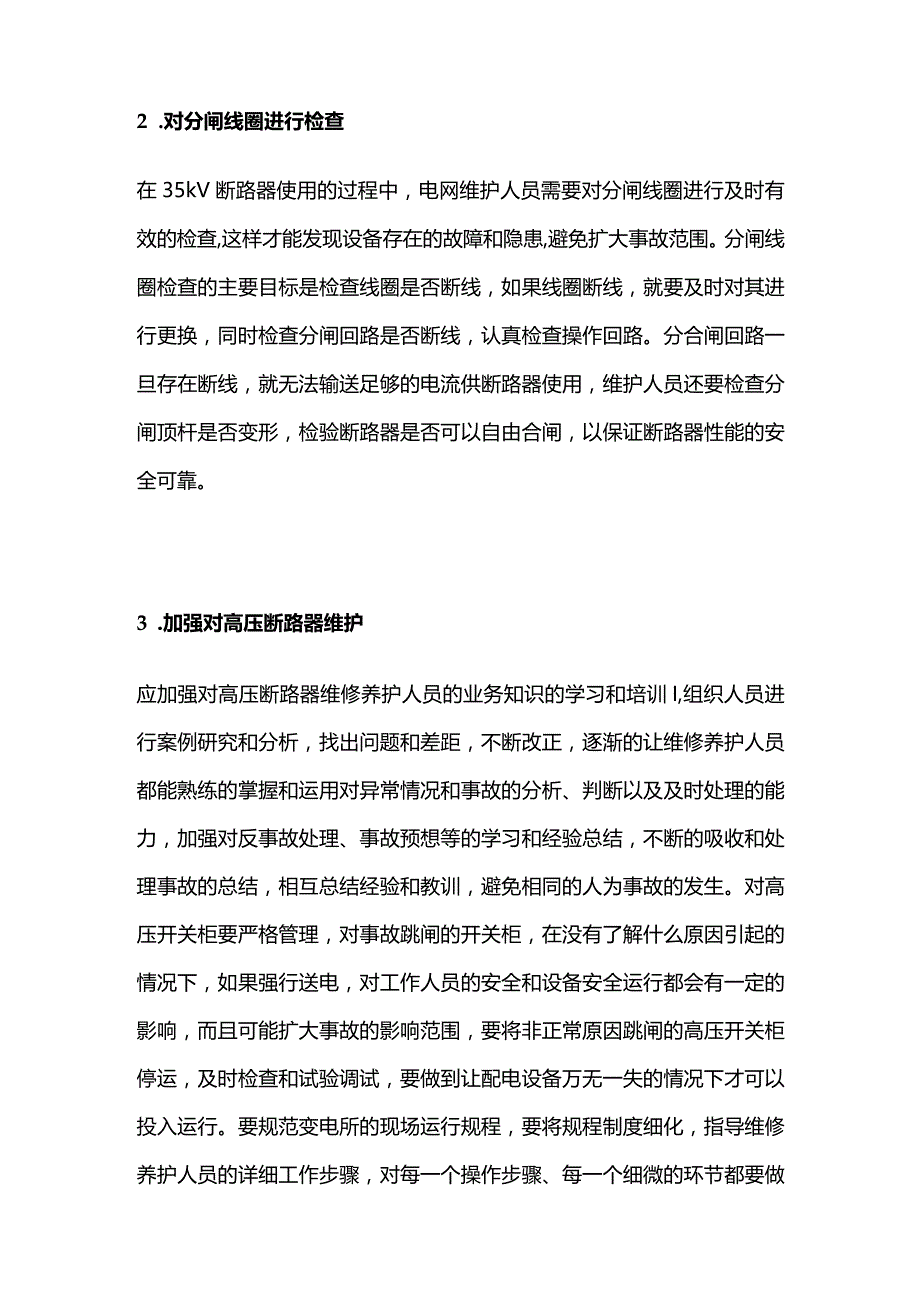

4、对分闸线圈进行检查在35kV断路器使用的过程中，电网维护人员需要对分闸线圈进行及时有效的检查,这样才能发现设备存在的故障和隐患,避免扩大事故范围。分闸线圈检查的主要目标是检查线圈是否断线，如果线圈断线，就要及时对其进行更换，同时检查分闸回路是否断线，认真检查操作回路。分合闸回路一旦存在断线，就无法输送足够的电流供断路器使用，维护人员还要检查分闸顶杆是否变形，检验断路器是否可以自由合闸，以保证断路器性能的安全可靠。3 .加强对高压断路器维护应加强对高压断路器维修养护人员的业务知识的学习和培训I,组织人员进行案例研究和分析，找出问题和差距，不断改正，逐渐的让维修养护人员都能熟练的掌握和运用对异常情
5、况和事故的分析、判断以及及时处理的能力，加强对反事故处理、事故预想等的学习和经验总结，不断的吸收和处理事故的总结，相互总结经验和教训，避免相同的人为事故的发生。对高压开关柜要严格管理，对事故跳闸的开关柜，在没有了解什么原因引起的情况下，如果强行送电，对工作人员的安全和设备安全运行都会有一定的影响，而且可能扩大事故的影响范围，要将非正常原因跳闸的高压开关柜停运，及时检查和试验调试，要做到让配电设备万无一失的情况下才可以投入运行。要规范变电所的现场运行规程，要将规程制度细化，指导维修养护人员的详细工作步骤，对每一个操作步骤、每一个细微的环节都要做到工作的唯一性，这样既能保障人员的安全,又能保障设备
6、的完好性。4 .解决高压断路器拒合问题在LD信号灯回路中串联一个高压断路器常闭触点，当高压断路器合闸后，TBJ电压线圈中不流过电流，当然也不会产生保持电压。当高压断路器分闸后，既能监视高压断路器合闸回路状态是否良好，又能指示其是否分闸。将LD的接线转移，使TBJ动作后LD与其电压线圈断开，但此办法在某些高压断路器操动机构内改动其接线较为麻烦。如果高压断路器没有多余的常闭辅助接点，可在TBJ电压线圈两端并联一只附加电阻R,使TBJ电压线圈两端电压限制在不大于额定工作电压的30%以内。5 .调节行程开关位置行程开关降低或者升高，都有可能引起断路器的故障，如果合闸储能不到位，设备的线路会输送大量的电
7、流和电压，长时间的运行会引发线路事故。所以电网维护人员必须要及时调节行程开关的位置，避免事故扩大的可能，调整行程开关位置，需要结合具体的手段，实现电机准确断电，按照实际设备使用的情况，发现行程开关存在的损坏，及时更换预防措施。维护人员在倒闸操作时,要根据断路器合闸储能指示灯的提示,采取合闸行为，在确认设备可以自由分合闸操作时，才能确定断路器处于良好状态，这时的行程开关位置才是35kV断路器运行的基础，也是避免事故出现的优化措施。总之，电能已成为我国国民经济生产的重要能源之一，为确保电能的优质供应，电网的稳定运行至关重要。高压断路器是保护和控制电网安全运行的重要基础性设备之一，其安全稳定的运行对电网的正常运行有着重要的意义。因此变电检修人员应在工作中充分了解和掌握高压断路器的运行情况及故障发生的规律及原因，并能采取有效的措施对高压断路器的故障进行及时的处理，从而保障电网的安全运行，为人们提供优质高效的电力能源。
