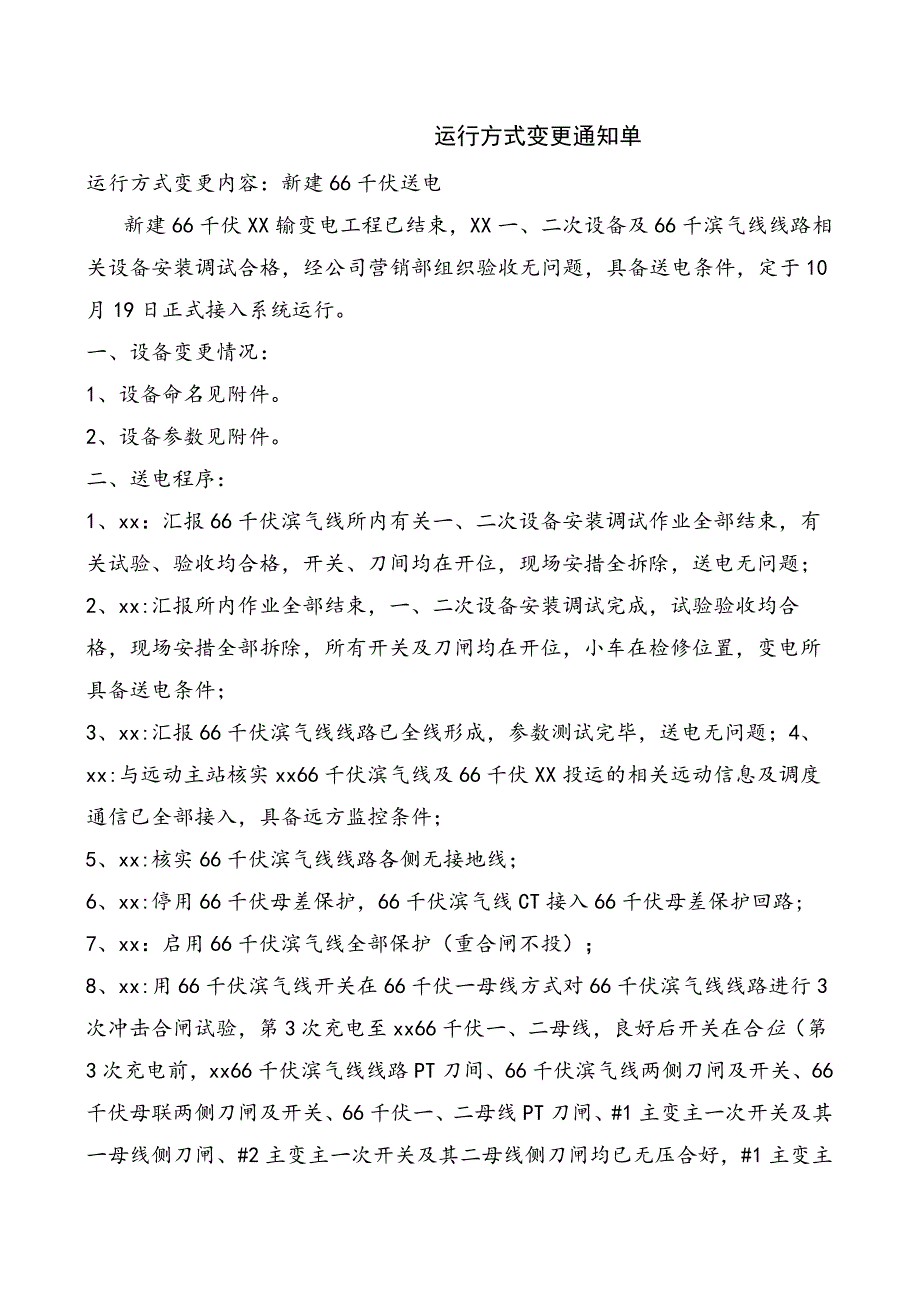

1、运行方式变更通知单运行方式变更内容：新建66千伏送电新建66千伏XX输变电工程已结束，XX一、二次设备及66千滨气线线路相关设备安装调试合格，经公司营销部组织验收无问题，具备送电条件，定于10月19日正式接入系统运行。一、设备变更情况：1、设备命名见附件。2、设备参数见附件。二、送电程序：1、xx：汇报66千伏滨气线所内有关一、二次设备安装调试作业全部结束，有关试验、验收均合格，开关、刀间均在开位，现场安措全拆除，送电无问题；2、xx:汇报所内作业全部结束，一、二次设备安装调试完成，试验验收均合格，现场安措全部拆除，所有开关及刀闸均在开位，小车在检修位置，变电所具备送电条件；3、xx:汇报66
2、千伏滨气线线路已全线形成，参数测试完毕，送电无问题；4、xx:与远动主站核实xx66千伏滨气线及66千伏XX投运的相关远动信息及调度通信已全部接入，具备远方监控条件；5、xx:核实66千伏滨气线线路各侧无接地线；6、xx:停用66千伏母差保护，66千伏滨气线CT接入66千伏母差保护回路;7、xx：启用66千伏滨气线全部保护（重合闸不投）；8、xx:用66千伏滨气线开关在66千伏一母线方式对66千伏滨气线线路进行3次冲击合闸试验，第3次充电至xx66千伏一、二母线，良好后开关在合位（第3次充电前，xx66千伏滨气线线路PT刀间、66千伏滨气线两侧刀闸及开关、66千伏母联两侧刀闸及开关、66千伏一

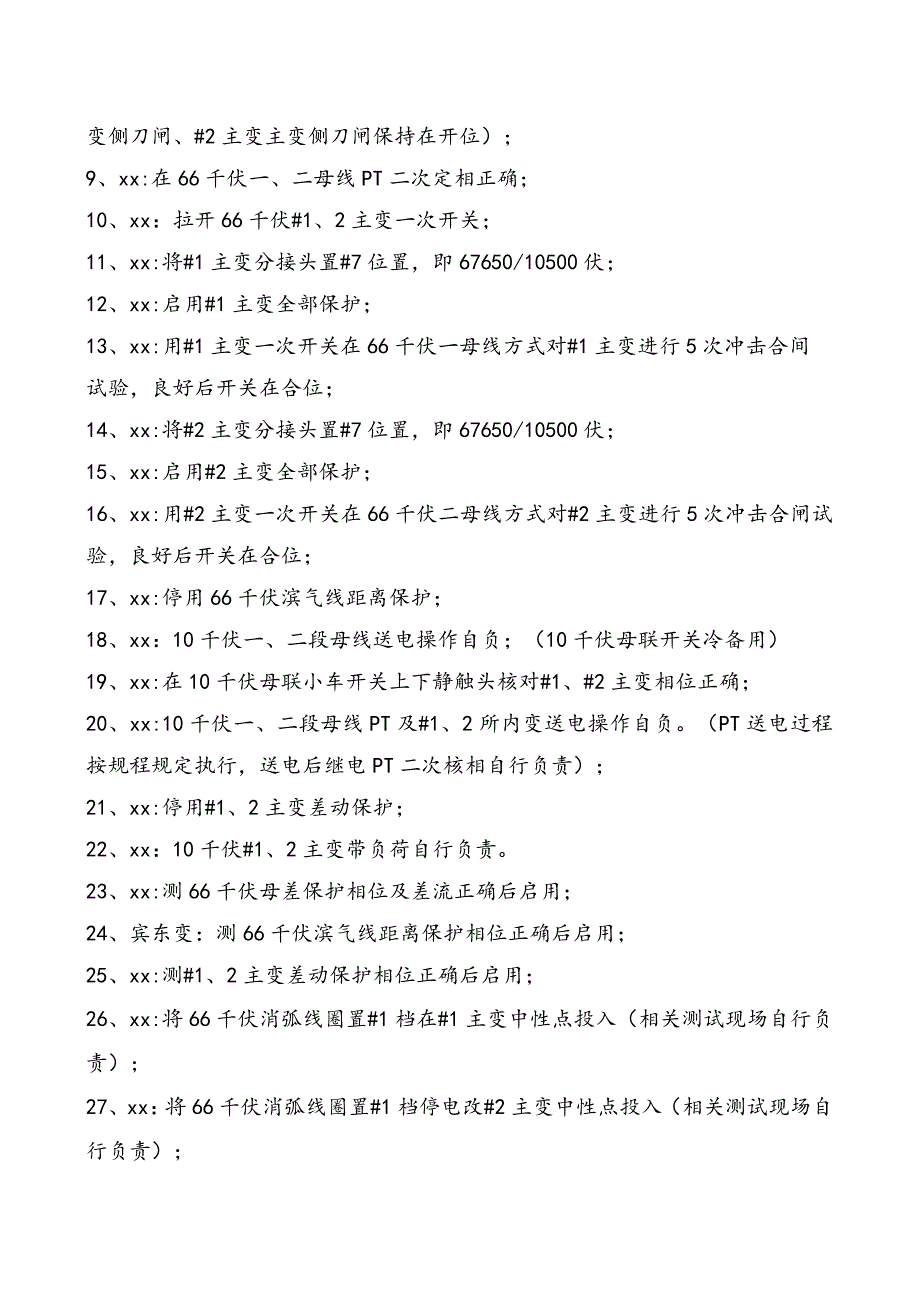

3、、二母线PT刀闸、#1主变主一次开关及其一母线侧刀闸、#2主变主一次开关及其二母线侧刀闸均已无压合好，#1主变主变侧刀闸、#2主变主变侧刀闸保持在开位）；9、xx:在66千伏一、二母线PT二次定相正确；10、xx：拉开66千伏#1、2主变一次开关；11、xx:将#1主变分接头置#7位置，即67650/10500伏；12、xx:启用#1主变全部保护；13、xx:用#1主变一次开关在66千伏一母线方式对#1主变进行5次冲击合间试验，良好后开关在合位；14、xx:将#2主变分接头置#7位置，即67650/10500伏；15、xx:启用#2主变全部保护；16、xx:用#2主变一次开关在66千伏二母线方
4、式对#2主变进行5次冲击合闸试验，良好后开关在合位；17、xx:停用66千伏滨气线距离保护；18、xx：10千伏一、二段母线送电操作自负；（10千伏母联开关冷备用）19、xx:在10千伏母联小车开关上下静触头核对#1、#2主变相位正确；20、xx:10千伏一、二段母线PT及#1、2所内变送电操作自负。（PT送电过程按规程规定执行，送电后继电PT二次核相自行负责）；21、xx:停用#1、2主变差动保护；22、xx：10千伏#1、2主变带负荷自行负责。23、xx:测66千伏母差保护相位及差流正确后启用；24、宾东变：测66千伏滨气线距离保护相位正确后启用；25、xx:测#1、2主变差动保护相位正确

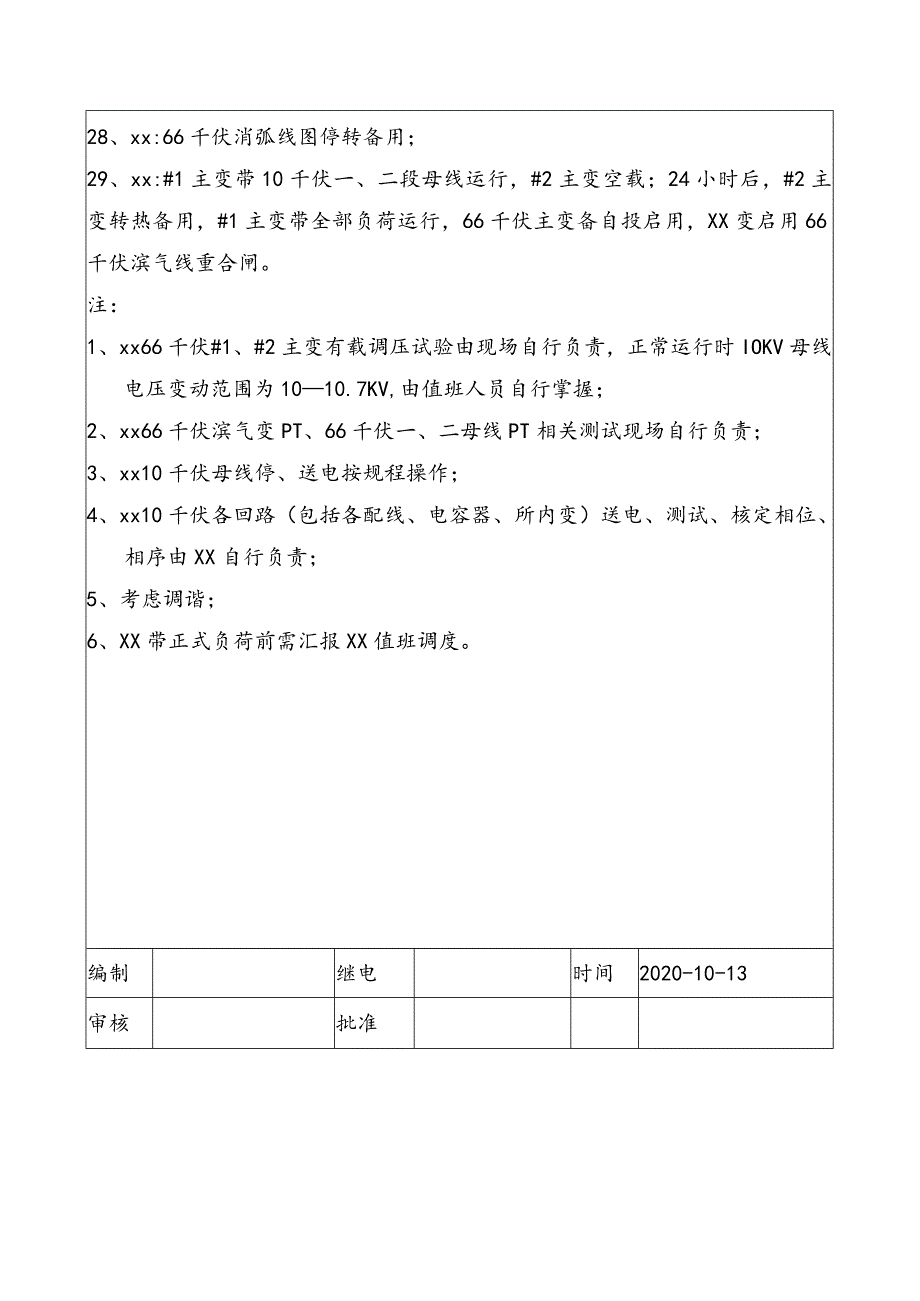

5、后启用；26、xx:将66千伏消弧线圈置#1档在#1主变中性点投入（相关测试现场自行负责）；27、xx：将66千伏消弧线圈置#1档停电改#2主变中性点投入（相关测试现场自行负责）；28、xx:66千伏消弧线图停转备用；29、xx:#1主变带10千伏一、二段母线运行，#2主变空载；24小时后，#2主变转热备用，#1主变带全部负荷运行，66千伏主变备自投启用，XX变启用66千伏滨气线重合闸。注：1、xx66千伏#1、#2主变有载调压试验由现场自行负责，正常运行时IOKV母线电压变动范围为1010.7KV,由值班人员自行掌握；2、xx66千伏滨气变PT、66千伏一、二母线PT相关测试现场自行负责；3、xx10千伏母线停、送电按规程操作；4、xx10千伏各回路（包括各配线、电容器、所内变）送电、测试、核定相位、相序由XX自行负责；5、考虑调谐；6、XX带正式负荷前需汇报XX值班调度。编制继电时间2020-10-13审核批准
