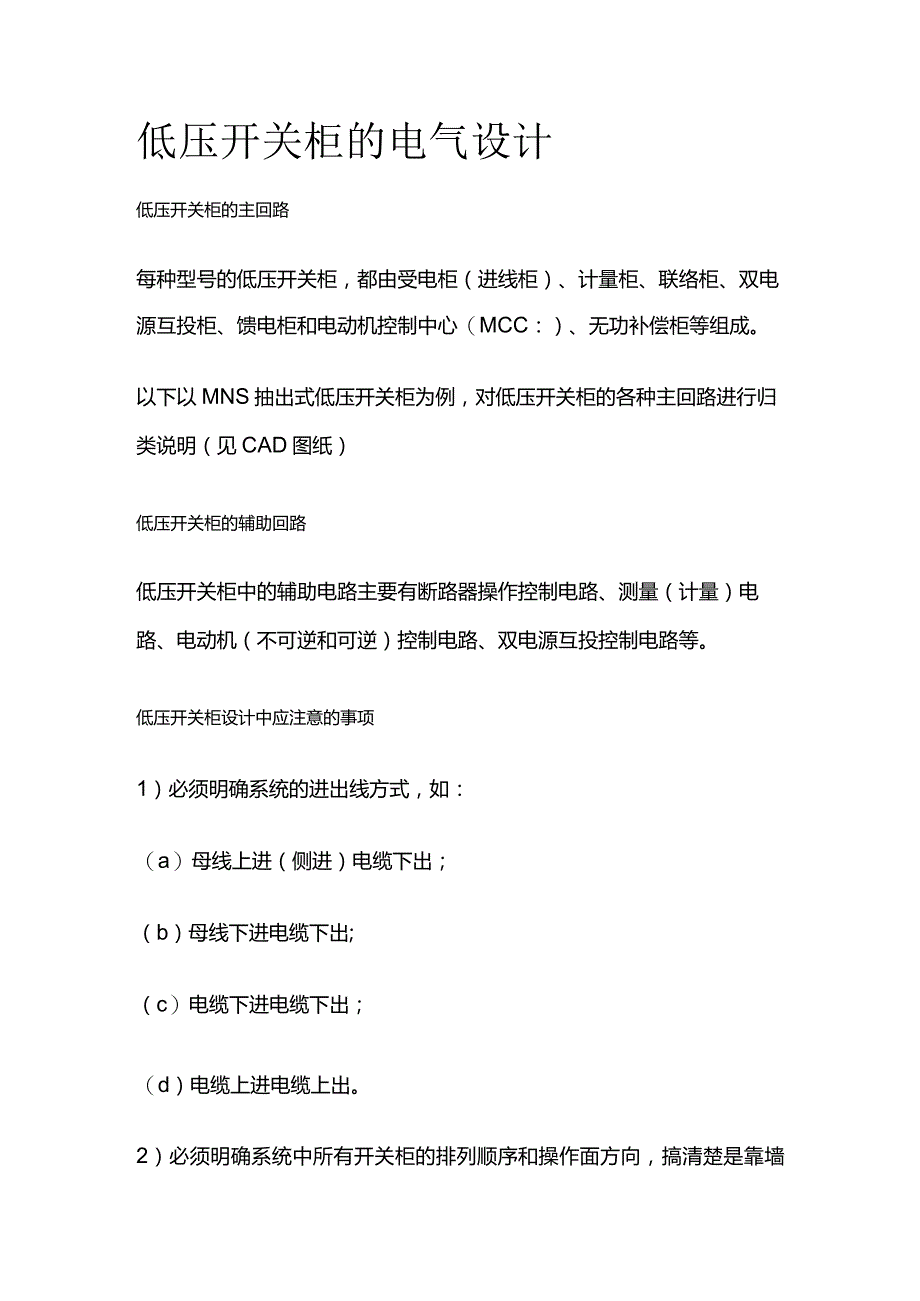

1、低压开关柜的电气设计低压开关柜的主回路每种型号的低压开关柜，都由受电柜（进线柜）、计量柜、联络柜、双电源互投柜、馈电柜和电动机控制中心（MCC：）、无功补偿柜等组成。以下以MNS抽出式低压开关柜为例，对低压开关柜的各种主回路进行归类说明（见CAD图纸）低压开关柜的辅助回路低压开关柜中的辅助电路主要有断路器操作控制电路、测量（计量）电路、电动机（不可逆和可逆）控制电路、双电源互投控制电路等。低压开关柜设计中应注意的事项1）必须明确系统的进出线方式，如：（a）母线上进（侧进）电缆下出；（b）母线下进电缆下出;（c）电缆下进电缆下出；（d）电缆上进电缆上出。2）必须明确系统中所有开关柜的排列顺序和操

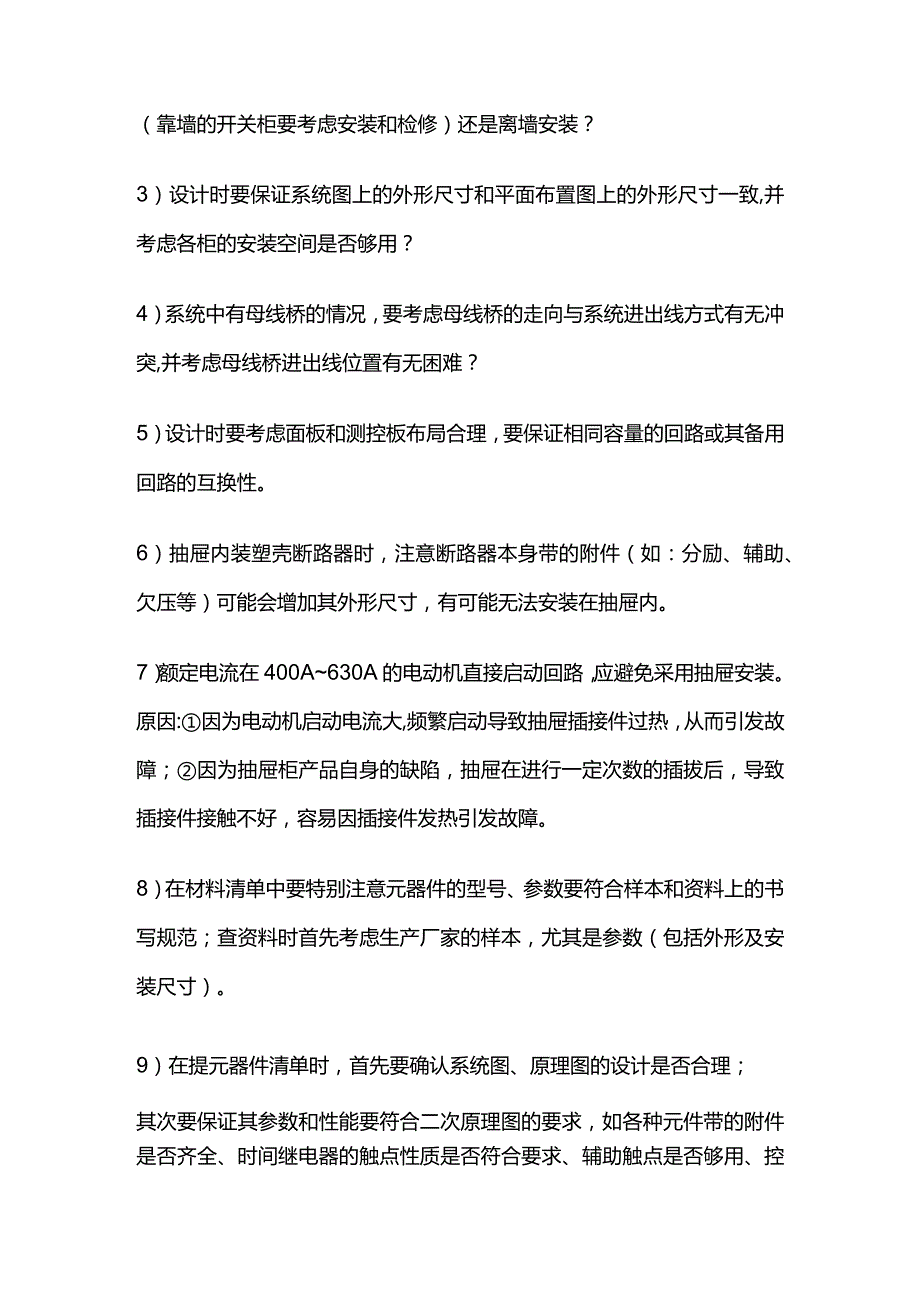

2、作面方向，搞清楚是靠墙（靠墙的开关柜要考虑安装和检修）还是离墙安装？3）设计时要保证系统图上的外形尺寸和平面布置图上的外形尺寸一致,并考虑各柜的安装空间是否够用？4）系统中有母线桥的情况，要考虑母线桥的走向与系统进出线方式有无冲突,并考虑母线桥进出线位置有无困难？5）设计时要考虑面板和测控板布局合理，要保证相同容量的回路或其备用回路的互换性。6）抽屉内装塑壳断路器时，注意断路器本身带的附件（如：分励、辅助、欠压等）可能会增加其外形尺寸，有可能无法安装在抽屉内。7）额定电流在400A630A的电动机直接启动回路，应避免采用抽屉安装。原因:因为电动机启动电流大,频繁启动导致抽屉插接件过热，从而引发

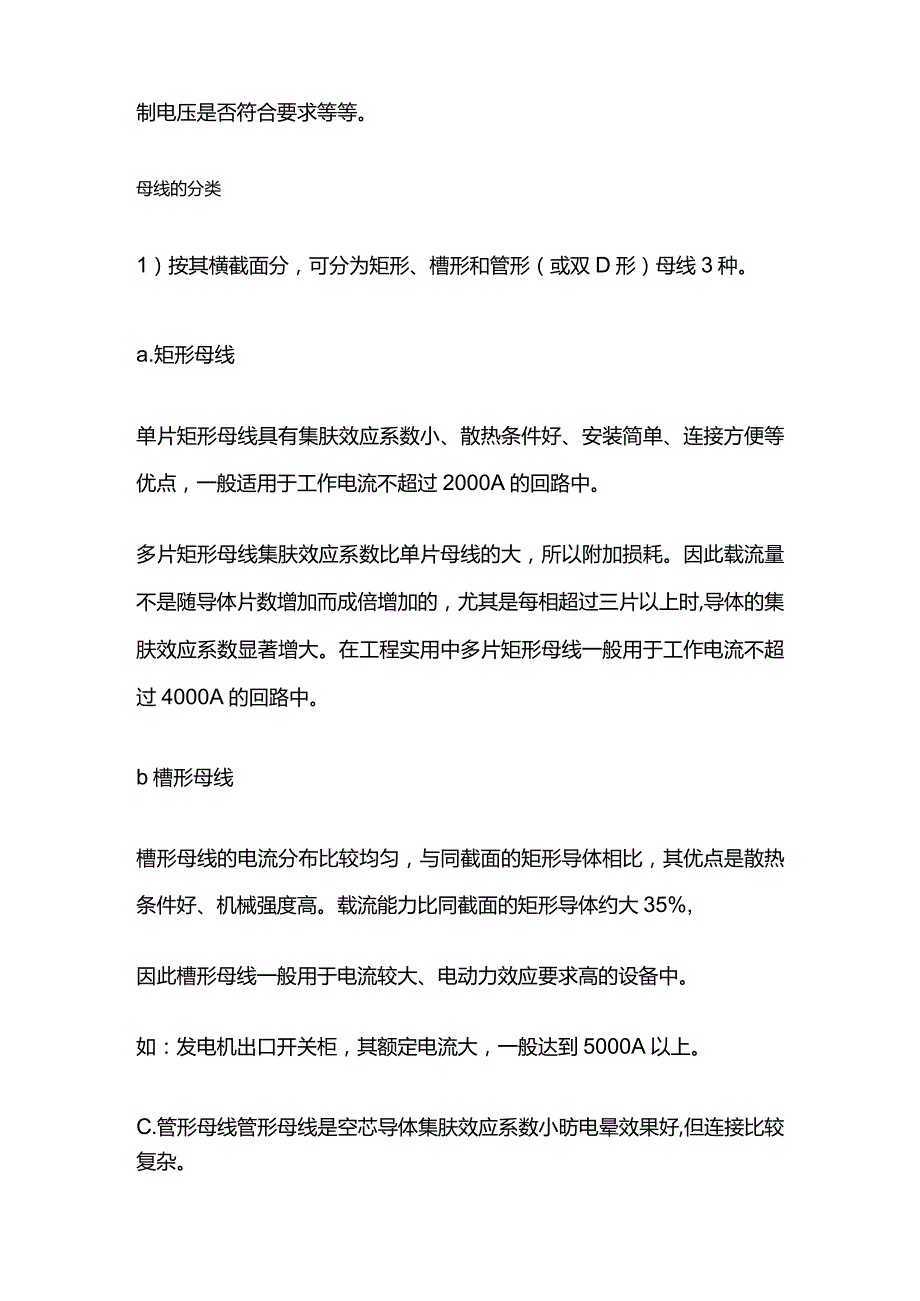

3、故障；因为抽屉柜产品自身的缺陷，抽屉在进行一定次数的插拔后，导致插接件接触不好，容易因插接件发热引发故障。8）在材料清单中要特别注意元器件的型号、参数要符合样本和资料上的书写规范；查资料时首先考虑生产厂家的样本，尤其是参数（包括外形及安装尺寸）。9）在提元器件清单时，首先要确认系统图、原理图的设计是否合理；其次要保证其参数和性能要符合二次原理图的要求，如各种元件带的附件是否齐全、时间继电器的触点性质是否符合要求、辅助触点是否够用、控制电压是否符合要求等等。母线的分类1）按其横截面分，可分为矩形、槽形和管形（或双D形）母线3种。a.矩形母线单片矩形母线具有集肤效应系数小、散热条件好、安装简单、连
4、接方便等优点，一般适用于工作电流不超过2000A的回路中。多片矩形母线集肤效应系数比单片母线的大，所以附加损耗。因此载流量不是随导体片数增加而成倍增加的，尤其是每相超过三片以上时,导体的集肤效应系数显著增大。在工程实用中多片矩形母线一般用于工作电流不超过4000A的回路中。b槽形母线槽形母线的电流分布比较均匀，与同截面的矩形导体相比，其优点是散热条件好、机械强度高。载流能力比同截面的矩形导体约大35%,因此槽形母线一般用于电流较大、电动力效应要求高的设备中。如：发电机出口开关柜，其额定电流大，一般达到5000A以上。C.管形母线管形母线是空芯导体集肤效应系数小昉电晕效果好,但连接比较复杂。2）
5、按材质分，可分为铜母线、铝母线、铁母线，其中铜母线由于载流量大，抗腐蚀性能和力效应好，应用最广泛。铝质母线在电流小、非沿海和非石化系统也有应用。使用铁母线主要从经济上考虑，应用于PT连接线。3）按自然状态可分为硬母线和软母线。软母线主要应用于连接不便可以吸收一些力效应的场所，如断路器内部、电容器等。因此槽形母线一般用于电流较大、电动力效应要求高的设备中。如：发电机出口开关柜，其额定电流大,一般达到500OA以上。C.管形母线管形母线是空芯导体集肤效应系数小防电晕效果好,但连接比较复杂。2）按材质分，可分为铜母线、铝母线、铁母线，其中铜母线由于载流量大，抗腐蚀性能和力效应好，应用最广泛。铝质母线
6、在电流小、非沿海和非石化系统也有应用。使用铁母线主要从经济上考虑，应用于PT连接线。3）按自然状态可分为硬母线和软母线。软母线主要应用于连接不便可以吸收一些力效应的场所，如断路器内部、电容器等。2.1,载流量的定义母线的载流量是指母线在规定的条件下能够承载的电流有效值。规定的条件中主要指标是环境温度。2.2、影响载流量的因素1）布置方式母线立放时载流量比平放时要高一些，一般当母线平放且宽度小于60mm时，其载流量为立放时的0.95倍，宽度大于60mm时其载流量为立放时的0.92倍，这是由于立放时散热性能要比平放时要好的缘故。2）环境温度3）母线的材质4）散热条件载流量表母线的热效应和电动力效应
7、3.1. 母线的热效应母线的热效应是指母线在规定的条件下能够承载的因电流流过而产生的热效应。在开关设备和控制设备中指在规定的使用和性能条件下，在规定的时间内,母线承载的额定短时耐受电流。3.1.1、 根据额定短时耐受电流来确定母线最小截面根据GB3906-20063.640.5kV交流金属封闭开关设备和控制设备附录D中的公式：来确定母线的最小截面积。式中：S-导体截面，mm2;I一额定短时耐受电流，A;材质系数，以表示，并按下列规定取值：铜为13,铝为8.5,铁为4.5,铅为2.5;t-额定短路持续时间(三)；9-温升(K),对于裸导体一般取180,如果时间超过2s,但小于5s,4值可在同一公
8、式中增加到215o根据以上公式计算得出：25kA4s系统铜母线最小截面积S=(25000/13)*(4/215)260mm231.5kA4s系统铜母线最小截面积S=(31500/13)*(4/215)330mm240kA4s系统铜母线最小截面积S=(40000/13)*(4/215)420mm263kA4s系统铜母线最小截面积S=(63000/13)*(4/215)660mm280kA4s系统铜母线最小截面积S=(80000/13)*(4/215)840mm2根据以上计算结果，得出4s额定短时耐受电流下铜母线的最小规格如下：根据口1_404-20073.6印40.5四交流金属封闭开关设备和控制
9、设备中5.3条规定，对于中性点直接接地系统，接地回路的短时耐受电流最大值可达到主回路的额定短时耐受电流值；对于中性点非直接接地系统,接地回路的短时耐受电流最大值可达到主回路的额定短时耐受电流的87%o对于335kV系统，一般为中性点非直接接地系统，根据此要求可以计算出各种系统短路容量下的高压开关柜接地母线的最小截面积。GB3906-20063.640.5kV交流金属封闭开关设备和控制设备第5.3.2节规定：如果接地导体是铜质的，则在规定的接地故障条件下，当额定短路持续时间为Is时，电流密度不超过200A/mm2;当额定短路持续时间为3s时，电流密度不超过125Amm2o且其截面不得小于30mm
10、2。如果接地导体不是铜质的厕应满足等效的热效应要求。在实际项目中，如果没有特殊要求,建议高压柜的接地母排按照Is的短时耐受电流考虑。母线的电动力效应电动力效应是指短路电流通过平行导体产生的电磁效应。母线受电流的作用力与电流、母线形状、母线间的距离有关。321、根据额定峰值耐受电流来确定铜母线的最大跨距（即：相邻支撑件之间的最大距离）原则：作用在母线上的作用应力kgcm2母线允许应力公式：式中：js一作用于母线的作用应力，kgcm2;y一母线允许最大应力，MPa;IMPa=IOkgcm2当母线为铜质时取1400,当母线为铝质时取700;1.一母线支撑间距（Cm）;a一相间距离（cm）;W矩形母线
11、截面系数（Cm3）,又称抗弯矩;ich短路冲击电流（kA）o根据上式导出:常见的几种母线截面系数如下：其中：b-母线宽度(cm),-母线厚度(cm)o举例说明：对于额定短时耐受电流40kA,额定峰值耐受电流100kA系统，主母线选用TMY-806厚度相对时，a=30cm(中置柜)，则：矩形母线截面系数:W=0.167b2=0.167820.6=6.4128cm3母线最大支撑间距：1.max=892(aW)/ich=892(306.4128)100123.7cm=1237mm也就是说，母线厚度相对时，KYN28A-12型产品选用TMY-80*6,理论上距离1237mm以内可不加支撑；3.3、不需
12、进行热效应和电动力效应的情况根据工厂配电设计原则，下列部位的母线不需进行母线热效应和电动力效应校验：(3)在架设对列母线桥的两台开关柜中，有一台柜中的主母线需要调整相序；另外，也可以采用母线桥内换相的方式，如下图：(4)对于出口项目的设计，要注意出口国的母线相序的执行标准。如印度高压三相母线(A、B、C)的颜色标准分别为红色、黄色和蓝色。母线的绝缘方式在开关设备和控制设备中，为实现设备的全绝缘、全工况，减少外部短路事故和防止触电以及防止由于凝露污秽引起的爬电等事故一般在母线外部采用绝缘材料将母线裸露部分包缚。其方法主要有：(1)热缩护套：可以提高母线间的绝缘水平，但护套有绝缘老化的问题，同时母
13、线的散热条件也会变差，也增加了生产成本；(2)冷缩护套：操作简单，无需加热。但成本高，也有绝缘老化和母线散热条件变差的问题；(3)硫化喷涂：生产工艺过程较为复杂，当出现碰伤后无法补救，母线的连接处不能作喷涂处理；(4)SF6气体绝缘：在密封的主母线室和断路器室中充以0.04MPa的SF6气体，可以提高母线间的绝缘性能；主母线在全寿命周期内不用检修和维护，也不受外界环境的影响，安全可靠性高.但生产工艺过程较复杂，是目前GIS充气柜主要的绝缘方式；(5)加装隔板：当相间或相对地间净距达不到安全距离时，可在相间或与地间加装绝缘隔板。按国标要求，SMC绝缘隔板与带电体的最小距离要求是：IokV开关柜式
14、3Omm。4.3、母线应用的注意事项(1)根据GB3906-2006规定，开关设备和控制设备中母线的载流量最小应比额定电流有10%的裕度。(2)同等截面积尽量选择母线宽度比较大的型号，如能选择TMY-80x6的不选择TMY-60x8的，主要是利于散热。只有当电气间隙满足不了国家标准要求时，才可在保证截面不变的情况下减小母线宽度，如将原选择的TMY-806改为TMY-608o(3)当开关设备和控制设备的运行环境温度比规定温度略高时，要充分考虑母线的载流量裕量是否充足。GB311.1-1997高压输变电设备的绝缘配合中规定：高于40。C时额定绝缘电压应乘以温度校正系数Kt=l+0.0033(T-4
15、0),一般环境温度每增加3。试验电压提高3%;环境温度每增加1。C,额定电流应减少1.8%。(4)两段母线之间的联络母线是主母线的一部分，同样隔离手车上的母线也应视为主母线的一部分。(5)尽量避免两根母线之间没有空气间隙并在一起，应保持不小于母线厚度的间隙。（6）额定电流在150OA及以上的母线通过套管或母线护套等穿越金属隔板时，周围不应形成闭合磁路。这是由于电流可以在导磁材料产生涡流和磁滞损耗而产生热量。一般情况下，应在所穿越的金属上开切断磁路的防涡流缺口；当额定电流大于1500A时应考虑采用不导磁材料，如：无磁不锈钢板或者硬铝板。1.高海拔对开关设备的影响1）高海拔地区的主要特征是大气压力和空气密度的降低。在此首先对低气压下的一些物理机理进行简单分析。根据气体状态方式求得空气密度与海拔高度的关系为：式中：PH海拔高度为H时的空气密度;PO标准状态下空气密度，海平面在摄氏零度气温条件下的空气密度是1292gm3;H一海拔高度（m）;TO一绝对温度，为273K;a空气温度梯度，约为0.0065K/m。通过上述方程式，计算出的结果见表1从表1中可以看出，海拔高度每升高100Om,相对大气压大约降低约12%,空气
