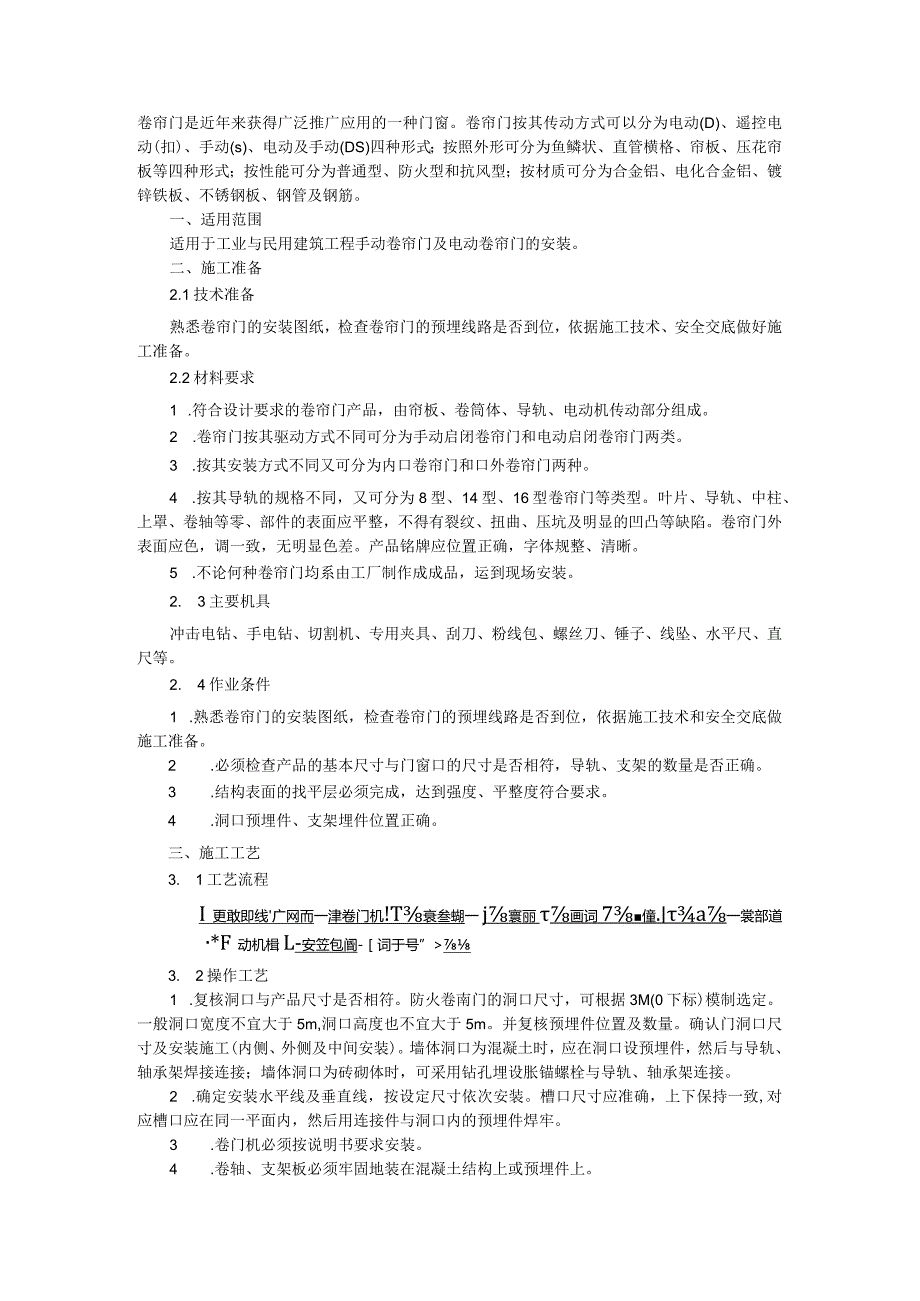

1、卷帘门是近年来获得广泛推广应用的一种门窗。卷帘门按其传动方式可以分为电动(D)、遥控电动(扣)、手动(s)、电动及手动(DS)四种形式；按照外形可分为鱼鳞状、直管横格、帘板、压花帘板等四种形式；按性能可分为普通型、防火型和抗风型；按材质可分为合金铝、电化合金铝、镀锌铁板、不锈钢板、钢管及钢筋。一、适用范围适用于工业与民用建筑工程手动卷帘门及电动卷帘门的安装。二、施工准备2.1技术准备熟悉卷帘门的安装图纸，检查卷帘门的预埋线路是否到位，依据施工技术、安全交底做好施工准备。2.2材料要求1 .符合设计要求的卷帘门产品，由帘板、卷筒体、导轨、电动机传动部分组成。2 .卷帘门按其驱动方式不同可分为手动
2、启闭卷帘门和电动启闭卷帘门两类。3 .按其安装方式不同又可分为内口卷帘门和口外卷帘门两种。4 .按其导轨的规格不同，又可分为8型、14型、16型卷帘门等类型。叶片、导轨、中柱、上罩、卷轴等零、部件的表面应平整，不得有裂纹、扭曲、压坑及明显的凹凸等缺陷。卷帘门外表面应色，调一致，无明显色差。产品铭牌应位置正确，字体规整、清晰。5 .不论何种卷帘门均系由工厂制作成成品，运到现场安装。2. 3主要机具冲击电钻、手电钻、切割机、专用夹具、刮刀、粉线包、螺丝刀、锤子、线坠、水平尺、直尺等。2. 4作业条件1 .熟悉卷帘门的安装图纸，检查卷帘门的预埋线路是否到位，依据施工技术和安全交底做施工准备。2 .必
3、须检查产品的基本尺寸与门窗口的尺寸是否相符，导轨、支架的数量是否正确。3 .结构表面的找平层必须完成，达到强度、平整度符合要求。4 .洞口预埋件、支架埋件位置正确。三、施工工艺3. 1工艺流程I更敢即线广网而一津卷门机!T衰叁蝴一j寰丽画词7僮.a一裳部道*F动机楫L-安笠包阍-词于号”3. 2操作工艺1 .复核洞口与产品尺寸是否相符。防火卷南门的洞口尺寸，可根据3M(0下标)模制选定。一般洞口宽度不宜大于5m,洞口高度也不宜大于5m。并复核预埋件位置及数量。确认门洞口尺寸及安装施工(内侧、外侧及中间安装)。墙体洞口为混凝土时，应在洞口设预埋件，然后与导轨、轴承架焊接连接；墙体洞口为砖砌体时，

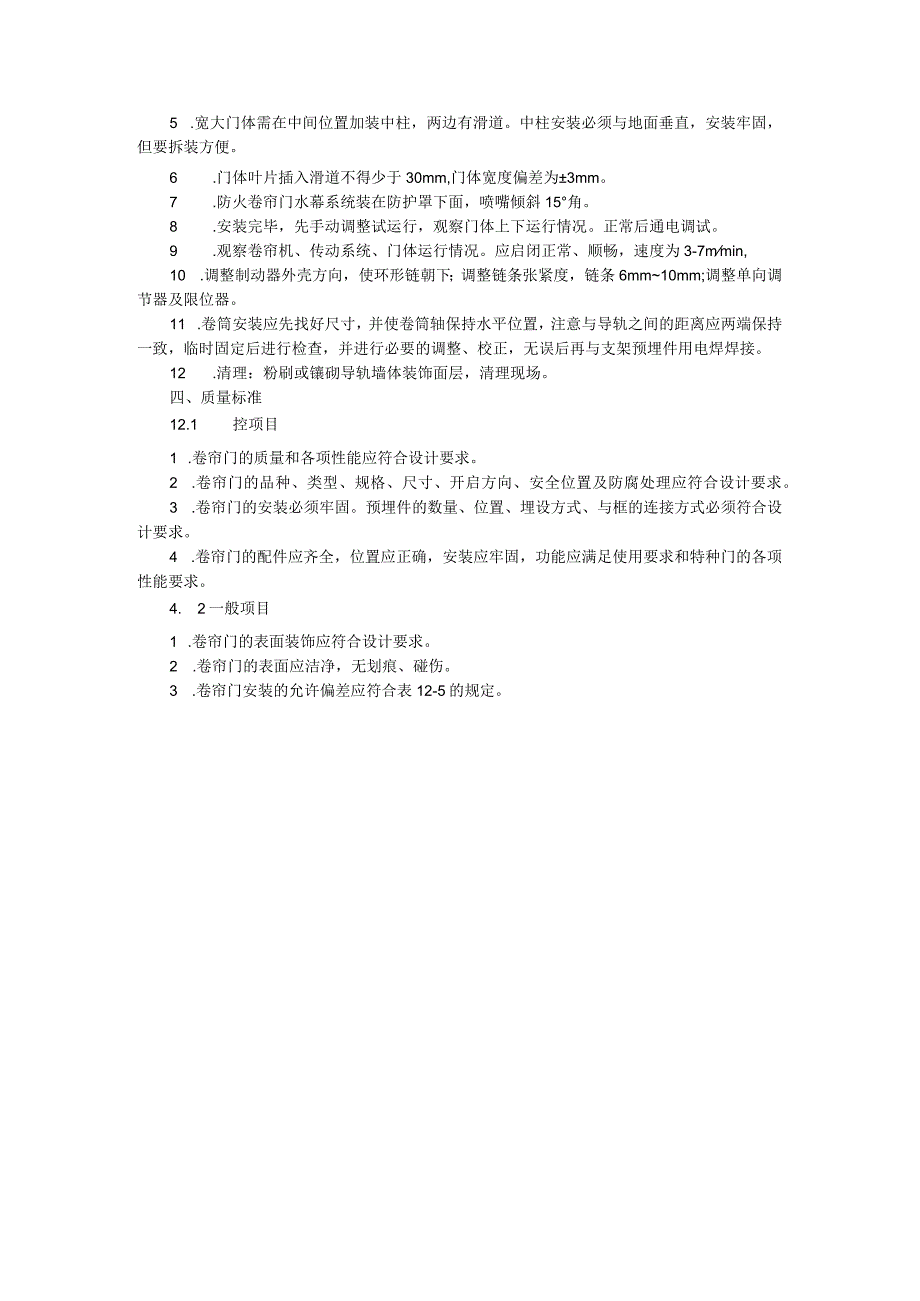

4、可采用钻孔埋设胀锚螺栓与导轨、轴承架连接。2 .确定安装水平线及垂直线，按设定尺寸依次安装。槽口尺寸应准确，上下保持一致,对应槽口应在同一平面内，然后用连接件与洞口内的预埋件焊牢。3 .卷门机必须按说明书要求安装。4 .卷轴、支架板必须牢固地装在混凝土结构上或预埋件上。5 .宽大门体需在中间位置加装中柱，两边有滑道。中柱安装必须与地面垂直，安装牢固，但要拆装方便。6 .门体叶片插入滑道不得少于30mm,门体宽度偏差为3mm。7 .防火卷帘门水幕系统装在防护罩下面，喷嘴倾斜15角。8 .安装完毕，先手动调整试运行，观察门体上下运行情况。正常后通电调试。9 .观察卷帘机、传动系统、门体运行情况。应
5、启闭正常、顺畅，速度为3-7mmin,10 .调整制动器外壳方向，使环形链朝下；调整链条张紧度，链条6mm10mm;调整单向调节器及限位器。11 .卷筒安装应先找好尺寸，并使卷筒轴保持水平位置，注意与导轨之间的距离应两端保持一致，临时固定后进行检查，并进行必要的调整、校正，无误后再与支架预埋件用电焊焊接。12 .清理：粉刷或镶砌导轨墙体装饰面层，清理现场。四、质量标准12.1 控项目1 .卷帘门的质量和各项性能应符合设计要求。2 .卷帘门的品种、类型、规格、尺寸、开启方向、安全位置及防腐处理应符合设计要求。3 .卷帘门的安装必须牢固。预埋件的数量、位置、埋设方式、与框的连接方式必须符合设计要求

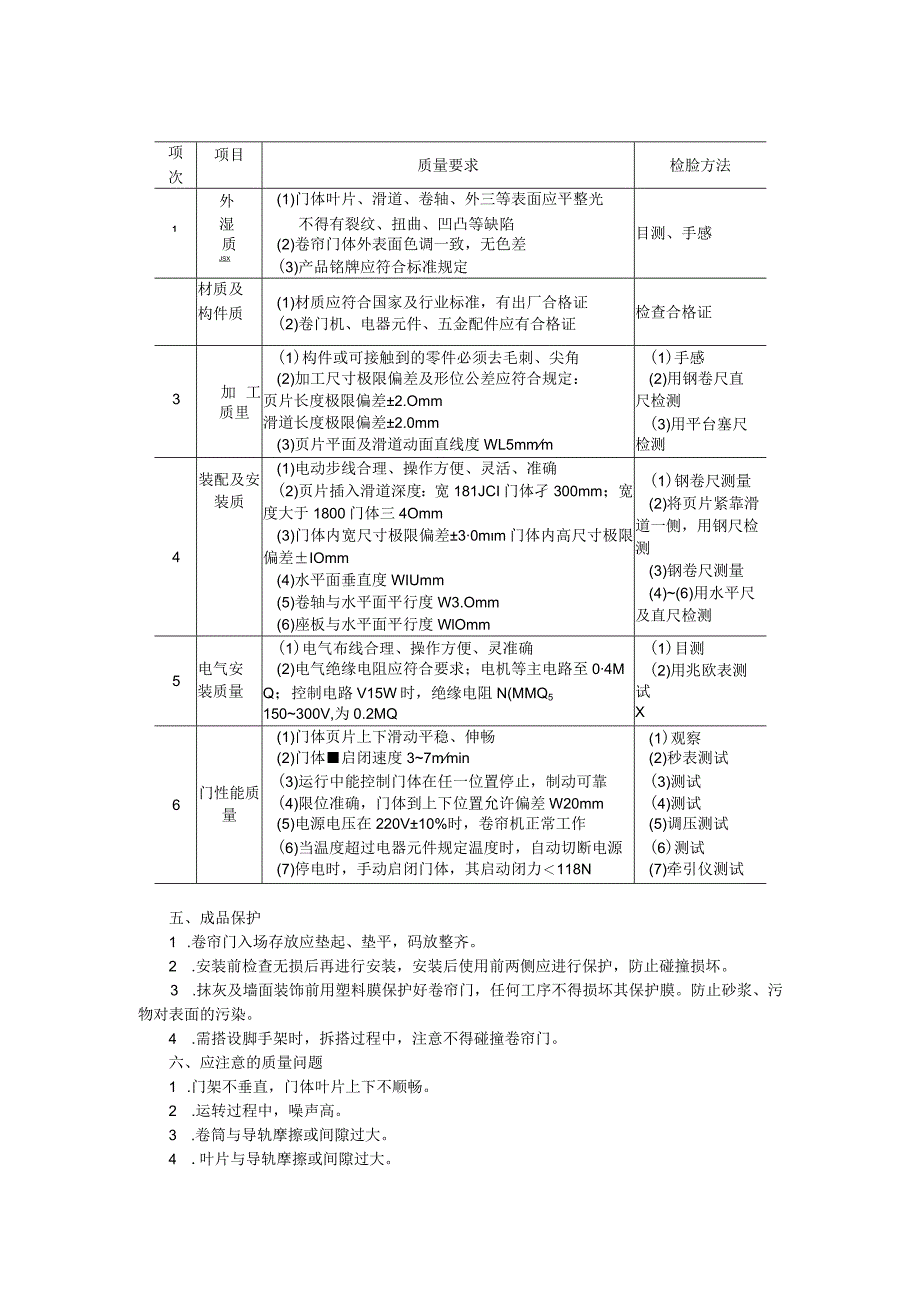

6、。4 .卷帘门的配件应齐全，位置应正确，安装应牢固，功能应满足使用要求和特种门的各项性能要求。4. 2一般项目1 .卷帘门的表面装饰应符合设计要求。2 .卷帘门的表面应洁净，无划痕、碰伤。3 .卷帘门安装的允许偏差应符合表12-5的规定。项次项目质量要求检脸方法外(1)门体叶片、滑道、卷轴、外三等表面应平整光洁，1湿不得有裂纹、扭曲、凹凸等缺陷目测、手感质(2)卷帘门体外表面色调一致，无色差JSX(3)产品铭牌应符合标准规定材质及构件质(1)材质应符合国家及行业标准，有出厂合格证检查合格证(2)卷门机、电器元件、五金配件应有合格证加工质里(1)构件或可接触到的零件必须去毛刺、尖角(1)手感(2
7、)加工尺寸极限偏差及形位公差应符合规定：(2)用钢卷尺直3页片长度极限偏差2.Omm尺检测滑道长度极限偏差2.0mm(3)用平台塞尺(3)页片平面及滑道动面直线度WL5mmm检测装配及安装质(1)电动步线合理、操作方便、灵活、准确(1)钢卷尺测量(2)将页片紧靠滑道一侧，用钢尺检测(3)钢卷尺测量(4)(6)用水平尺及直尺检测4(2)页片插入滑道深度：宽181JCI门体孑300mm；宽度大于1800门体三4Omm(3)门体内宽尺寸极限偏差30mm门体内高尺寸极限偏差IOmm(4)水平面垂直度WIUmm(5)卷轴与水平面平行度W3.Omm(6)座板与水平面平行度WlOmm(1)电气布线合理、操作
8、方便、灵准确(1)目测5电气安(2)电气绝缘电阻应符合要求；电机等主电路至04M(2)用兆欧表测装质量Q；控制电路V15W时，绝缘电阻N(MMQ5试150300V,为0.2MQX(1)门体页片上下滑动平稳、伸畅(1)观察(2)门体启闭速度37mmin(2)秒表测试门性能质量(3)运行中能控制门体在任一位置停止，制动可靠(3)测试6(4)限位准确，门体到上下位置允许偏差W20mm(4)测试(5)电源电压在220V10%时，卷帘机正常工作(5)调压测试(6)当温度超过电器元件规定温度时，自动切断电源(6)测试(7)停电时，手动启闭门体，其启动闭力118N(7)牵引仪测试五、成品保护1 .卷帘门入场
9、存放应垫起、垫平，码放整齐。2 .安装前检查无损后再进行安装，安装后使用前两侧应进行保护，防止碰撞损坏。3 .抹灰及墙面装饰前用塑料膜保护好卷帘门，任何工序不得损坏其保护膜。防止砂浆、污物对表面的污染。4 .需搭设脚手架时，拆搭过程中，注意不得碰撞卷帘门。六、应注意的质量问题1 .门架不垂直，门体叶片上下不顺畅。2 .运转过程中，噪声高。3 .卷筒与导轨摩擦或间隙过大。4 .叶片与导轨摩擦或间隙过大。5 .高空作业时注意安全，必要时佩带安全带。七、环境、职业健康安全管理措施7. 1环境管理措施1 .施工用的各种材料应符合现行国家标准民用建筑工程室内环境污染控制规范(GB50325)的规定。2
10、.作业时，包装材料、下脚料应及时清理，做到活完脚下清，保护施工现场清洁、整齐、有序。3 .严格控制固体废弃物的排放，废旧材料应回收利用。4 .切割材料应在封闭空间和在规定的时间作业，减少噪声污染。7. 2职业健康安全管理措施1 .操作人员应戴好安全帽，在2m以上作业面施工应系好安全带，安全带应高挂低用，挂在牢固、结实的地方。2 .施工用的临时脚手架、高凳等，必须稳固、可靠，确保安全。3 .使用各种机具应按相应操作规程，并将操作规程挂牌在相应明显位置。4 .现场用电应符合国家现行标准施工现场临时用电安全技术规范(JGJ46)的规定。5 .卷帘施工时，卷帘下严禁人员停留和行走。6 .电焊作业时，操作人员应持证上岗，并佩戴劳动保护用品。
