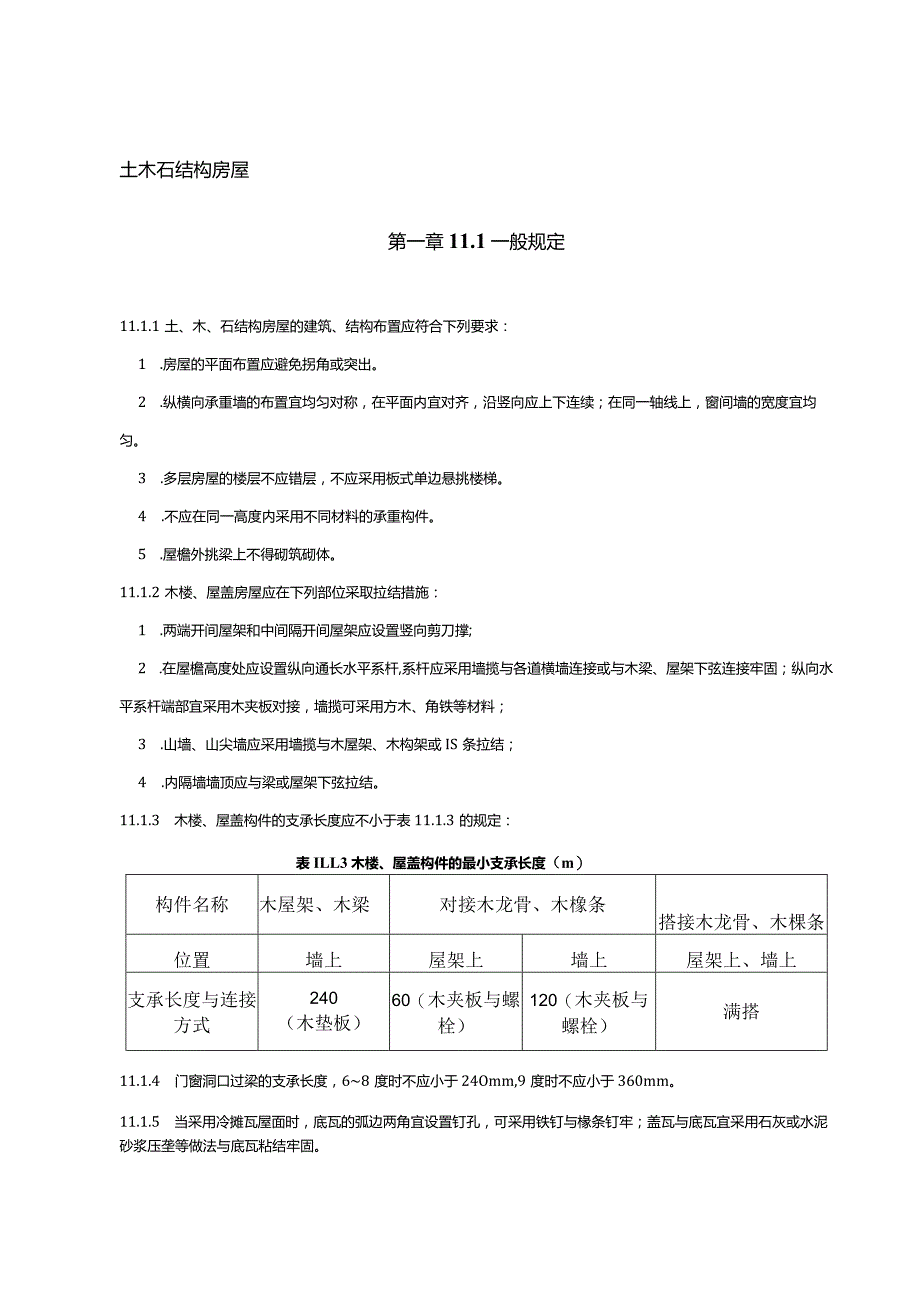

1、土木石结构房屋第一章11.1一般规定11.1.1土、木、石结构房屋的建筑、结构布置应符合下列要求：1 .房屋的平面布置应避免拐角或突出。2 .纵横向承重墙的布置宜均匀对称，在平面内宜对齐，沿竖向应上下连续；在同一轴线上，窗间墙的宽度宜均匀。3 .多层房屋的楼层不应错层，不应采用板式单边悬挑楼梯。4 .不应在同一高度内采用不同材料的承重构件。5 .屋檐外挑梁上不得砌筑砌体。11.1.2木楼、屋盖房屋应在下列部位采取拉结措施：1 .两端开间屋架和中间隔开间屋架应设置竖向剪刀撑;2 .在屋檐高度处应设置纵向通长水平系杆,系杆应采用墙揽与各道横墙连接或与木梁、屋架下弦连接牢固；纵向水平系杆端部宜采用木
2、夹板对接，墙揽可采用方木、角铁等材料；3 .山墙、山尖墙应采用墙揽与木屋架、木构架或IS条拉结；4 .内隔墙墙顶应与梁或屋架下弦拉结。11.1.3 木楼、屋盖构件的支承长度应不小于表11.1.3的规定：表ILL3木楼、屋盖构件的最小支承长度（m）构件名称木屋架、木梁对接木龙骨、木橡条搭接木龙骨、木棵条位置墙上屋架上墙上屋架上、墙上支承长度与连接方式240（木垫板）60（木夹板与螺栓）120（木夹板与螺栓）满搭11.1.4 门窗洞口过梁的支承长度，68度时不应小于24Omm,9度时不应小于360mm。11.1.5 当采用冷摊瓦屋面时，底瓦的弧边两角宜设置钉孔，可采用铁钉与椽条钉牢；盖瓦与底瓦宜采

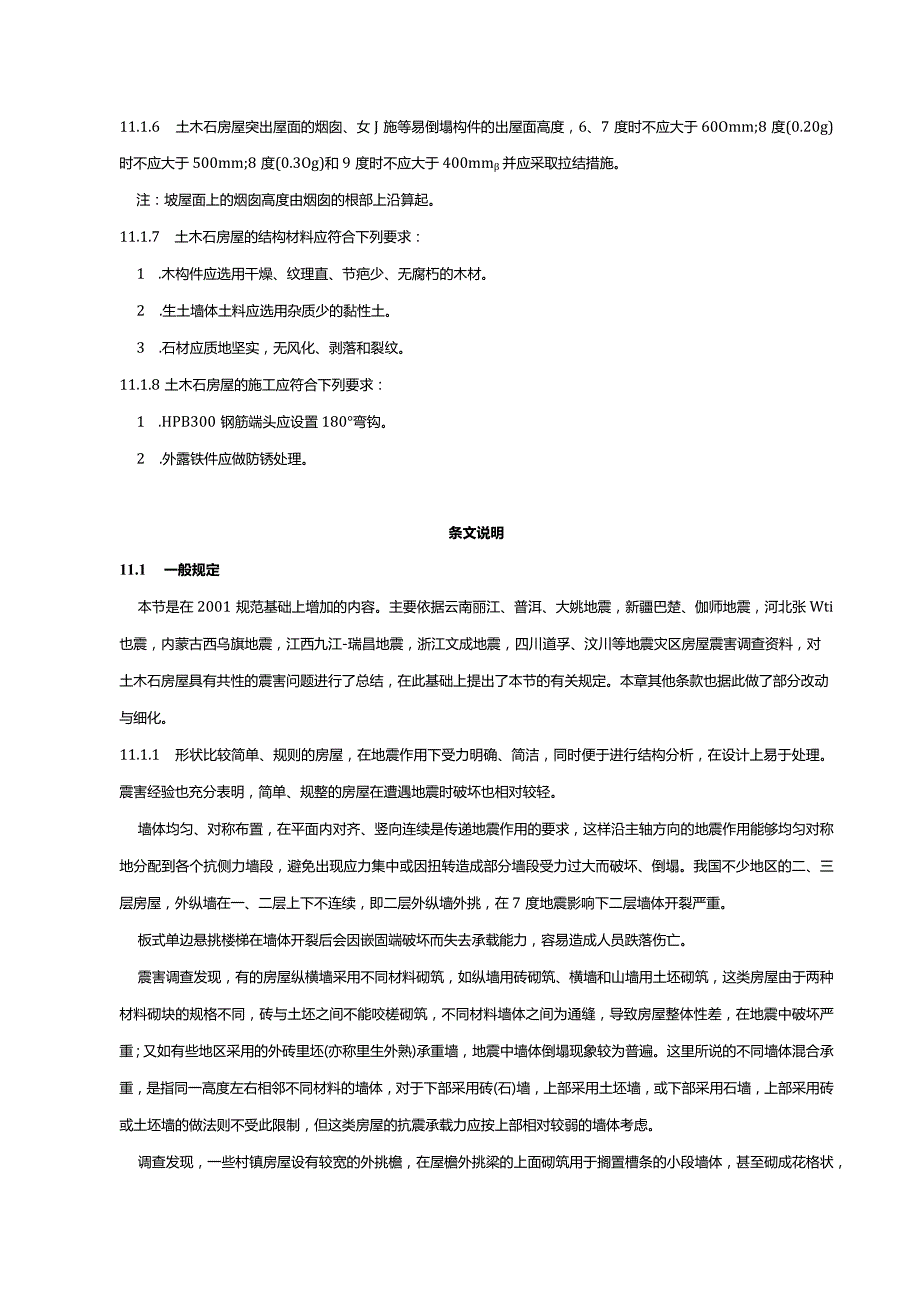

3、用石灰或水泥砂浆压垄等做法与底瓦粘结牢固。11.1.6 土木石房屋突出屋面的烟囱、女J施等易倒塌构件的出屋面高度，6、7度时不应大于60Omm;8度(0.20g)时不应大于500mm;8度(0.3Og)和9度时不应大于400mm并应采取拉结措施。注：坡屋面上的烟囱高度由烟囱的根部上沿算起。11.1.7 土木石房屋的结构材料应符合下列要求：1 .木构件应选用干燥、纹理直、节疤少、无腐朽的木材。2 .生土墙体土料应选用杂质少的黏性土。3 .石材应质地坚实，无风化、剥落和裂纹。11.1.8土木石房屋的施工应符合下列要求：1 .HPB300钢筋端头应设置180弯钩。2 .外露铁件应做防锈处理。条文说明
4、11.1 一般规定本节是在2001规范基础上增加的内容。主要依据云南丽江、普洱、大姚地震，新疆巴楚、伽师地震，河北张Wti也震，内蒙古西乌旗地震，江西九江-瑞昌地震，浙江文成地震，四川道孚、汶川等地震灾区房屋震害调查资料，对土木石房屋具有共性的震害问题进行了总结，在此基础上提出了本节的有关规定。本章其他条款也据此做了部分改动与细化。11.1.1 形状比较简单、规则的房屋，在地震作用下受力明确、简洁，同时便于进行结构分析，在设计上易于处理。震害经验也充分表明，简单、规整的房屋在遭遇地震时破坏也相对较轻。墙体均匀、对称布置，在平面内对齐、竖向连续是传递地震作用的要求，这样沿主轴方向的地震作用能够均
5、匀对称地分配到各个抗侧力墙段，避免出现应力集中或因扭转造成部分墙段受力过大而破坏、倒塌。我国不少地区的二、三层房屋，外纵墙在一、二层上下不连续，即二层外纵墙外挑，在7度地震影响下二层墙体开裂严重。板式单边悬挑楼梯在墙体开裂后会因嵌固端破坏而失去承载能力，容易造成人员跌落伤亡。震害调查发现，有的房屋纵横墙采用不同材料砌筑，如纵墙用砖砌筑、横墙和山墙用土坯砌筑，这类房屋由于两种材料砌块的规格不同，砖与土坯之间不能咬槎砌筑，不同材料墙体之间为通缝，导致房屋整体性差，在地震中破坏严重；又如有些地区采用的外砖里坯(亦称里生外熟)承重墙，地震中墙体倒塌现象较为普遍。这里所说的不同墙体混合承重，是指同一高度

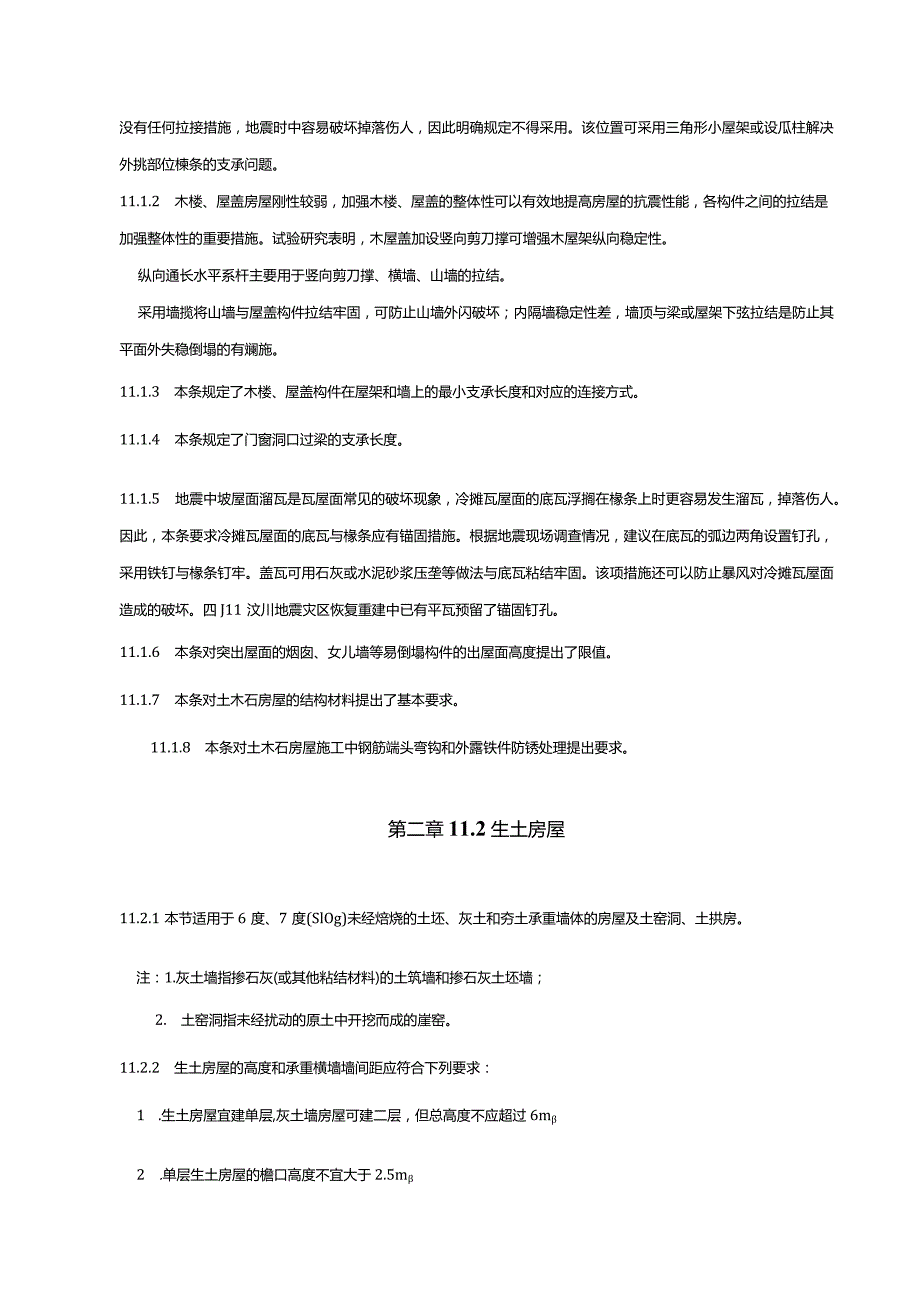

6、左右相邻不同材料的墙体，对于下部采用砖(石)墙，上部采用土坯墙，或下部采用石墙，上部采用砖或土坯墙的做法则不受此限制，但这类房屋的抗震承载力应按上部相对较弱的墙体考虑。调查发现，一些村镇房屋设有较宽的外挑檐，在屋檐外挑梁的上面砌筑用于搁置槽条的小段墙体，甚至砌成花格状，没有任何拉接措施，地震时中容易破坏掉落伤人，因此明确规定不得采用。该位置可采用三角形小屋架或设瓜柱解决外挑部位楝条的支承问题。11.1.2 木楼、屋盖房屋刚性较弱，加强木楼、屋盖的整体性可以有效地提高房屋的抗震性能，各构件之间的拉结是加强整体性的重要措施。试验研究表明，木屋盖加设竖向剪刀撑可增强木屋架纵向稳定性。纵向通长水平系杆
7、主要用于竖向剪刀撑、横墙、山墙的拉结。采用墙揽将山墙与屋盖构件拉结牢固，可防止山墙外闪破坏；内隔墙稳定性差，墙顶与梁或屋架下弦拉结是防止其平面外失稳倒塌的有斓施。11.1.3 本条规定了木楼、屋盖构件在屋架和墙上的最小支承长度和对应的连接方式。11.1.4 本条规定了门窗洞口过梁的支承长度。11.1.5 地震中坡屋面溜瓦是瓦屋面常见的破坏现象，冷摊瓦屋面的底瓦浮搁在椽条上时更容易发生溜瓦，掉落伤人。因此，本条要求冷摊瓦屋面的底瓦与椽条应有锚固措施。根据地震现场调查情况，建议在底瓦的弧边两角设置钉孔，采用铁钉与椽条钉牢。盖瓦可用石灰或水泥砂浆压垄等做法与底瓦粘结牢固。该项措施还可以防止暴风对冷摊
8、瓦屋面造成的破坏。四J11汶川地震灾区恢复重建中已有平瓦预留了锚固钉孔。11.1.6 本条对突出屋面的烟囱、女儿墙等易倒塌构件的出屋面高度提出了限值。11.1.7 本条对土木石房屋的结构材料提出了基本要求。11.1.8 本条对土木石房屋施工中钢筋端头弯钩和外露铁件防锈处理提出要求。第二章11.2生土房屋11.2.1本节适用于6度、7度(SlOg)未经焙烧的土坯、灰土和夯土承重墙体的房屋及土窑洞、土拱房。注：1.灰土墙指掺石灰(或其他粘结材料)的土筑墙和掺石灰土坯墙；2. 土窑洞指未经扰动的原土中开挖而成的崖窑。11.2.2 生土房屋的高度和承重横墙墙间距应符合下列要求：1 .生土房屋宜建单层,
9、灰土墙房屋可建二层，但总高度不应超过6m2 .单层生土房屋的檐口高度不宜大于2.5m3 .单层生土房屋的承重横墙间距不宜大于3.2m4 .窑洞净跨不宜大于2.5m。11.2.3 生土房屋的屋盖应符合下列要求：1 .应采用轻屋面材料。2 .硬山搁檀房屋宜采用双坡屋面或弧形屋面，橡条支承处应设垫木；端楝应出檐，内墙上橡条应满搭或采用夹板对接和燕尾樟加扒钉连接。3 .木屋盖各构件应采用圆钉、扒钉、钢丝等相互连接。4 .木屋架、木梁在外墙上宜满搭，支承处应设置木圈梁或木垫板；木垫板的长度、宽度和厚度分别不宜小于500mm、370mm和60mm;木垫板下应铺设砂浆垫层或黏土石灰浆垫层。11.2.4 生土
10、房屋的承重墙体应符合下列要求：1 .承重墙体门窗洞口的宽度，6、7度时不应大于1.5m。2 .门窗洞口宜采用木过梁；当过梁由多根木杆组成时，宜采用木板、扒钉、铅丝等将各根木杆连接成整体。3 .内外墙体应同时分层交错夯筑或咬砌。外墙四角和内外墙交接处，应沿墙高每隔50Omm左右放置一层竹筋、木条、荆条等编织的拉结网片，每边伸入墙体应不小于100Omm或至门窗洞边，拉结网片在相交处应绑扎；或采取其他加强整体性的措施。11.2.5 各类生土房屋的地基应夯实，应采用毛石、片石、凿开的卵石或普通砖基础，基础墙应采用混合砂浆或水泥砂浆砌筑。外墙宜做墙裙防潮处理（墙脚宜设防潮层）。11.2.6 土坯宜采用黏
11、性土湿法成型并宜掺入草苇等拉结材料；土坯应臣限）并宜采用黏土浆或黏土石灰浆砌A/r11.2.7 灰土墙房屋应每层设置圈梁,并在横墙上拉通；内纵墙顶面宜在山尖墙两侧增砌踏步式墙垛。11.2.8 土拱房应多跨连接布置，各拱脚均应支承在稳固的崖体上或支承在人工土墙上;拱圈厚度宜为300mm400mm,应支模砌筑,不应后倾贴砌沙MM支承墙和拱圈上不应布置门窗。11.2.9 土窑洞应避开易产生滑坡、山崩的地段；开挖窑洞的崖体应土质密实、土体稳定、坡度较平缓、无明显的竖向节理；崖窑前不宜接砌土坯或其他材料的前脸；不宜开挖层窑，否则应保持足够的间距,且上、下不宜对齐。条文说明11.2生土房屋11.2.1 本
12、次修订，根据生土房屋在不同地震烈度下的震害情况，将本节生土房屋的适用范围较2001规范降低一度。11.2.2 生土房屋的层数,因其抗震能力有限，一般仅限于单层;本次修订，生土房屋的高度和开间尺寸限制保持不变。灰土墙指掺有石灰的土坯砌筑或灰土夯筑而成的墙体，其承载力明显高于土墙。1970年云南通海地震,7、8度区两层及两层以下的土墙房屋仅轻微损坏。1918年广东南澳大地震，汕头为8度，一些由贝壳城烧的白灰夯筑的2、3层灰土承重房屋，包括医院和办公楼，受到轻黝员坏，修复后继续使用。因此，灰土墙承重房屋采取适当的措施后，7度设防时可建二层房屋。11.2.3 生土房屋的屋面采用轻质材料，可减轻地震作用
13、；提倡用双坡和弧形屋面，可降低山墙高度，增加其稳定性；单坡屋面的后纵墙过高，稳定性差，平屋面防水有问题，不宜采用。由于土墙抗压强度低，支承屋面构件部位均应有垫板或圈梁。楝条要满搭在墙上或椽子上，端楝要出檐，以使外墙受荷均匀，增加接触面积。11.2.4 抗震墙上开洞过大会削弱墙体抗震能力，因此对门窗洞口宽度进行限制。当一个洞口采用多根木杆组成过梁时，在木杆上表面采用木板、扒钉、钢丝等将各根木杆连接成整体可避免地震时局部破坏塌落。生土墙在纵横墙交接处沿高度每隔500mm左右设一层荆条、竹片、树条等拉结网片,可以加强转角处和内外墙交接处墙体的连接，约束该部位墙体，提高墙体的整体性，减轻地震时的破坏。
14、震害表明，较细的多根荆条、竹片编制的网片，比较粗的几根竹竿或木杆的拉结效果好。原因是网片与墙体的接触面积大，握裹好。11.2.5 调查表明，村镇房屋墙体非地震作用开裂现象普遍，主要原因是不重视地基处理和基础的砌筑质量，导致地基不均匀沉降使墙体开裂。因此，本条要求对房屋的地基应夯实，并对基础的材料和砌筑砂浆提出了相应要求。设置防潮层以防止生土墙体酥落。11.2.6 土坯的土质和成型方法，决定了土坯质量的好坏并最终决定土墙的强度，应予以重视。11.2.7 为加强灰土墙房屋的整体性，要求设置圈梁。圈梁可用配筋砖带或木圈梁。11.2.8 提高土拱房的抗震性能，主要是拱脚的稳定、拱圈的牢固和整体性。若一
15、侧为崖体一侧为人工土墙，会因软硬不同导致破坏。11.2.9 土窑洞有一定的抗震能力，在宏观震害调有时看到，土体稳定、土质密实、坡度较平缓的土窑洞在7度区有较完好的例子。因此，对土窑洞来说，首先要选择良好的建筑场地，应避开易产生滑坡、崩塌的地段。崖窑前不要接砌土坯或其他材料的前脸，否则前脸部分将极易遭到破坏。有些地区习惯开挖层窑，一般来说I：匕较危险，如需要时应注意间隔足够的距离，避免一旦土体破坏时发生连锁反应，造成大面积坍塌。第三章11.3木结构房屋11.3.1 本节适用于69度的穿斗木构架、木柱木屋架和木柱木梁等房屋。11.3.2 木结构房屋不应采用木柱与砖柱或砖墙等混合承重;山墙应设置端屋架（木梁），不得采用硬山搁橡。11.3.3 木结构房屋的高度应符合下列要求：1 .木柱木屋架和穿斗木构架房屋，68度时不宜超过二层，总高度不宜超过6m;9度时宜建单层，高度不应超过3.3m。2 .木柱木梁房屋宜建单层，高度不宜超过3m。11.3.4 礼堂、剧院、粮仓等较大跨度的空旷房屋，宜采用四柱落地的三跨木排架。11.3.5 木屋架屋盖的支撑布置，应符合本规范第9.3节有关规定的要求，但房屋两端的屋架支撑，应设置在端开间。11.3.6 木柱木屋架和木柱木梁房屋应在木柱与屋架（或梁）间设置斜撑；横隔墙较多的居住房屋应在非抗震隔墙内设辅f；斜撑直采用
